【IC干货】压敏电阻器与普通电阻器的不同

1

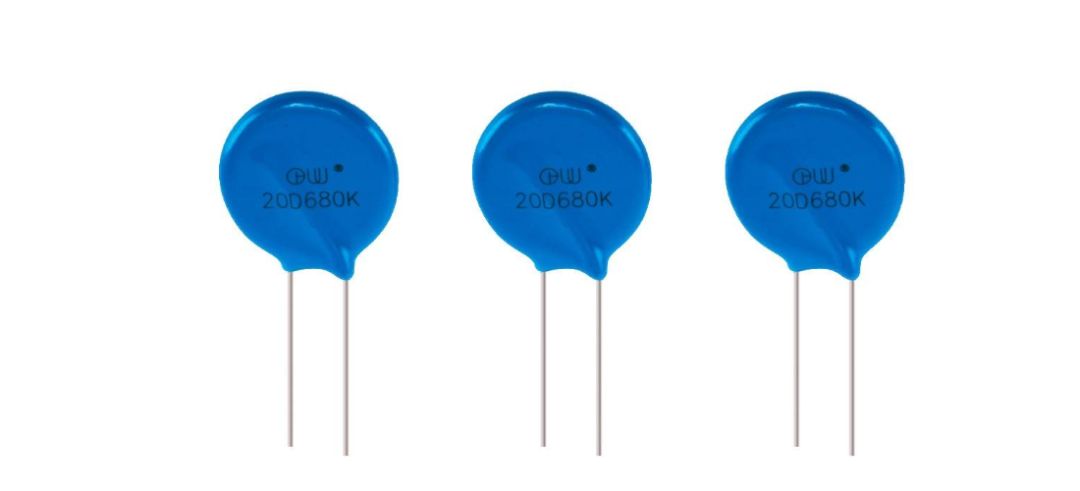

  压敏电阻介绍

2

  压敏电阻符号电路表示

压敏电阻器简称VSR，是一种对电压敏感的非线性过电压保护半导体元件。它在电路中用文字符号“RV”或“R”表示，图1-21是其电路图形符号。

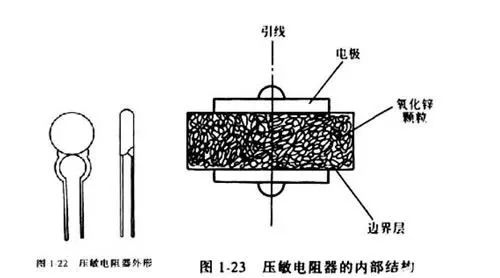

压敏电阻器与普通电阻器不同，它是根据半导体材料的非线性特性制成的。

3

  压敏电阻的工作原理

普通电阻器遵守欧姆定律，而压敏电阻器的电压与电流则呈特殊的非线性关系。当压敏电阻器两端所加电压低于标称额定电压值时，压敏电阻器的电阻值接近无穷大，内部几乎无电流流过。当压敏电阻器两端电压略高于标称额定电压时，压敏电阻器将迅速击穿导通，并由高阻状态变为低阻状态，工作电流也急剧增大。当其两端电压低于标称额定电压时，压敏电阻器又能恢复为高阻状态。当压敏电阻器两端电压超过其限制电压时，压敏电阻器将完全击穿损坏，无法再自行恢复。

4

  压敏电阻的主要参数

压敏电阻器的主要参数有，标称电压、电压比、控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。

标称压敏电压（V）

指通过规定持续时间的脉冲电流（一般为1mA持续时间一般小于400mS）时压敏电阻器两端的电压值。

电压比

指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。

最大限制电压（V）

在压敏能承受的最大脉冲峰值电流Ip及规定波形下压敏电阻两端电压峰值。

残压比

通过压敏电阻器的电流为某一值时，在它两端所产生的电压称为这一电流值的残压。残压比则是残压与标称电压之比。

通流容量（kA）

通流容量也称通流量，是指在规定的条件（规定的时间间隔和次数，施加标准的冲击电流）下，允许通过压敏电阻器上的最大脉冲（峰值）电流值。

漏电流（mA）

漏电流也称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器电流。

电压温度系数

指在规定的温度范围（温度为20℃~70℃）内，压敏电阻器标称电压的变化率，即在通过压敏电阻器的电流保持恒定时，温度改变1℃时，压敏电阻器两端电压的相对变化。

电流温度系数

指在压敏电阻器的两端电压保持恒定时，温度改变1℃时，流过压敏电阻器电流的相对变化。

电压非线性系数

指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。

绝缘电阻：指压敏电阻器的引出线（引脚）与电阻体绝缘表面之间的电阻值。

静态电容量（PF）

指压敏电阻器本身固有的电容容量。

额定功率

在特定的环境温度85℃下工作1000小时，使压敏电压变化小于10%的最大功率。

最大冲击电流（8/20us）

以特定的脉冲电流（8/20us波形）冲击压敏电阻器一次或两次（每次间隔5分钟），使的压敏电压变化仍在10%以内的最大冲击电流。

5

  压敏电阻的作用

压敏电阻器广泛地应用在家用电器及其它电子产品中，起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。

图1-24是压敏电阻器的典型应用电路。
