基于SG3525A和IR2110的高频逆变电源设计

引言

随着PWM技术在变频、逆变频等领域的运用越来越广泛，以及IGBT、PowerMOSFET等功率性开关器件的快速发展，使得PWM控制的高压大功率电源向着小型化、高频化、智能化、高效率方向发展。

本文采用电压脉宽型PWM控制芯片SG3525A，以及高压悬浮驱动器IR2110，用功率开关器件IGBT模块方案实现高频逆变电源。另外，用单片机控制技术对此电源进行控制，使整个系统结构简单，并实现了系统的数字智能化。

SG3525A性能和结构

SG3525A是电压型PWM集成控制器，外接元 器件少，性能好，包括开关稳压所需的全部控制电路。其主要特性包括：外同步、软启动功能；死区调节、欠压锁定功能；误差放大以及关闭输出驱动 信号等功能；输出级采用推挽式电路结构，关断速度快，输出电流±400mA；可提供精密度为5V±1%的基准电压；开关频率范围100Hz~400KHz。
其内部结构主要包括基准电压源、欠压锁定电路、锯齿波振荡器、误差放大器等，如图1所示。

图1 SG3525A内部框图及引脚功能


IR2110性能和结构

IR2110是美国IR公司生产的高压、高速PMOSFET和IGBT的理想驱动器。该芯片采用HVIC和闩锁抗干扰制造工艺，集成DIP、SOIC封装。其主要特性包括：悬浮通道电源采用自举电路，其电压最高可达500V；功率器件栅极驱动电压范围10V~20V；输出电流峰值为2A; 逻辑电源范围5V~20V，而且逻辑电源地和功率地之间允许+5V的偏移量；带有下拉电阻的COMS施密特输入端，可以方便地与LSTTL和CMOS电平匹配；独立的低端和高端输入通道，具有欠电压同时锁定两通道功能; 两通道的匹配延时为10ns；开关通断延时小，分别为120ns和90ns;工作频率达500kHz。
其内部结构主要包括逻辑输入，电平转换及输出保护等，如图2所示。

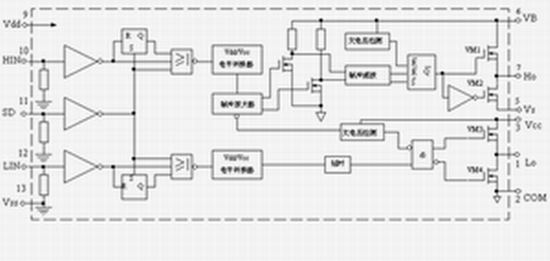

图2 IR2110内部框图及引脚功能

设计原理

高压侧悬浮驱动的自举原理

IR2110用于驱动半桥的电路如图3所示。图中C1、VD1分别为自举电容和二极管，C2为VCC的滤波电容。假定在S1关断期间，C1已充到足够的电压VC1≈VCC。当HIN为高电平时，VM1开通，VM2关断，VC1加到S1的门极和发射极之间，C1通过VM1、Rg1和S1门极栅极电容Cgc1放电，Cgc1被充电。此时VC1可等效为一个电压源。当HIN为低电平时，VM2开通，VM1断开，S1栅极电荷经Rg1、VM2迅速释放，S1关断。经短暂的死区时间(td)之后，LIN为高电平，S2开通，VCC经VD1、S2给C1充电，迅速为C1补充能量。如此循环反复。

图3 驱动半桥自举电路


自举元件设计

自举二极管(VD1)和电容(C1)是IR2110在PWM应用时需要严格挑选和设计的元器件，应根据一定的规则对其进行调整，使电路工作在最佳状态。

在工程应用中，取自举电容C1>2Qg/(VCC-10-1.5)。式中，Qg为IGBT门极提供的栅电荷。假定自举电容充电路径上有1.5V的压降(包括VD1的正向压降)，则在器件开通后，自举电容两端电压比器件充分导通所需要的电压(10V)要高。

同时，在选择自举电容大小时，应综合考虑悬浮驱动的最宽导通时间ton(max)和最窄导通时间ton(min)。导通时间既不能太大影响窄脉冲的驱动性能，也不能太小而影响宽脉冲的驱动要求。根据功率器件的工作频率、开关速度、门极特性对导通时间进行选择，估算后经调试而定。

VD1主要用于阻断直流干线上的高压，其承受的电流是栅极电荷与开关频率之积。为了减少电荷损失，应选择反向漏电流小的二极管。

运用SG3525A和IR2110构成的高频逆变主电路图

高频逆变主电路如图4所示，逆变高压电路由全桥驱动组成。功率开关Q1~Q4采用IGBT模块。逆变主电路把直流电压V1转换为20kHz的高频矩形波交流电压送到高频高压变压器T1，经升压整流滤波后提供给负载供电。电路通过控制PWM1和PWM2的占空比，来得到脉宽可调的矩形波交流电压。VF为高压采样端反馈到控制系统的电压。

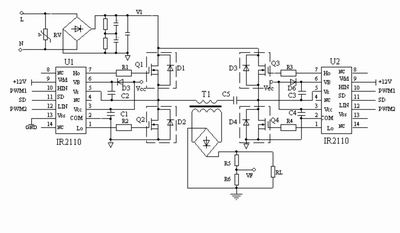

图 4 高压逆变主电路图


单片机组成的控制系统

图5所示为完整的高压逆变电源系统框图，它主要包括主电路及控制电路两部分。主电路主要包括逆变器直流电源、IGBT桥式逆变器、保护电路、高频高压变压器、高频高压硅堆(高频整流器)等。控制电路主要包括电流、电压采样及其处理单元，PWM信号产生和驱动电路，单片机控制器，参数输入键盘及液晶显示，通信接口等部分。为了更好的解决系统的干扰、隔离、电磁兼容等问题，在控制部分和主电路采用光耦完全隔离。
此硬件系统配上软件系统，可使整个系统具有完整的人机界面和自诊断等智能化功能。

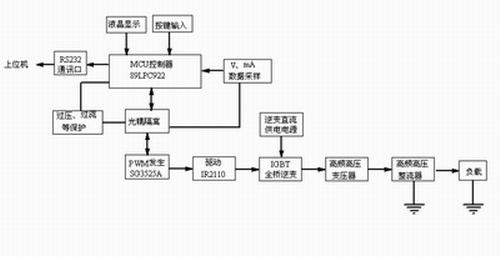

图5 单片机控制的逆变系统

结语

由PWM控制芯片SG3525A和高压驱动器IR2110组成的高频逆变电源，具有体积小、控制方便、电能利用效率高等优点。此系统目前已被用于医疗设备的高频电源。
