概要
株式会社村田制作所实现了具有过热保护作用的额定零功率电阻值为1kΩ的1005尺寸片式PTC热敏电阻*1系列产品的商品化。该系列产品的温度测量误差为±3℃，是业界温度测量误差最小的产品。
我们将于2011年10月4日～10月8日在日本千叶县幕张国际会展中心开幕的“CEATEC JAPAN 2011”中展示这个产品。
背景和开发目的
目前伴随着手机、平板电脑、LED照明等高科技电子产品的普及，电子设备正在不断向小型化发展，电源的输出功率也正在不断增大。因此对电子设备采取过热保护措施的重要性正在日益增强。其中特别对于只需组成简单的电路就能够发挥过热保护作用的PTC热敏电阻的需求正在不断增加。
至今为止，具有过热保护作用的片式PTC热敏电阻的外形尺寸一般都大于1.6×0.8mm，温度测量*2误差也都大于±5℃。此次我公司通过利用我们自己开发的材料技术和生产工艺技术，成功地实现了外形尺寸为1.0×0.5mm、温度测量误差为±3℃、额定零功率电阻值为1kΩ的片式PTC热敏电阻系列产品的商品化。我们根据该产品的温度测量值，在从80℃至150℃的范围中以10℃为单位，划分了各系列产品。
产品特点
- 外形尺寸小 (1.0×0.5mm)
- 温度测量误差小 (电阻值为100kΩ和10kΩ时，温度测量误差分别为±3℃和±5℃)
- 拥有丰富的以10℃为单位的系列产品，能够满足客户的各种温度测量要求 (80℃～150℃ (电阻值为100kΩ时) ; 65℃～135℃ (电阻值为10kΩ时) )
- 符合TUV和UL安规标准
用途
- LED灯的过热保护和电力控制
- 笔记本电脑的电源散热等; DC-DC转换器的MOSFET*3过热保护; 锂离子电池保护电路中的MOSFET过热保护
- 电动机逆变器和线圈的过热保护和电力控制
术语说明
*1 热敏电阻:对热敏感的半导体电阻，其电阻值会随温度的变化而改变。一般来说，许多人都知道电阻值会随着温度的上升而逐步减小的NTC (负温度系数) 热敏电阻。然而在热敏电阻中，还有一种当温度超过一定的温度 (居里温度*4) 时，其电阻值会随着温度的升高而急剧增大的元件，这就是PTC (正温度系数) 热敏电阻 (POSISTOR®*5) 。PTC热敏电阻不仅具备过热保护功能，还具有特有的电阻温度特性，可被用来控制电流和电力。*2 温度测量:此系列产品最适用于检测电阻值达到10kΩ或100kΩ时的温度。*3 MOSFET:Metal-Oxide-Semiconductor Field-Effect Transistor (金属-氧化层-半导体-场效晶体管) 的缩写。
MOSFET适合作为DC-DC转换器的开关元件和一般的电流开关等元件。如果其工作温度超过了一定的温度，FET (场效晶体管) 就会被损坏，因此通过使用具有过热保护作用的POSISTOR®，就能够防止FET因过热而损坏。*4 居里温度:也称居里点 (Currie Point) 。我公司将电阻值达到温度为25℃时的电阻值 (额定零功率电阻值) 的2倍时的温度定义为居里温度。*5 POSISTOR®:是株式会社村田制作所的注册商标。
系列产品型号
- PRF15AR102RB6RC
- PRF15BA102RB6RC
- PRF15BB102RB6RC
- PRF15BC102RB6RC
- PRF15BD102RB6RC
- PRF15BE102RB6RC
- PRF15BF102RB6RC
- PRF15BG102RB6RC

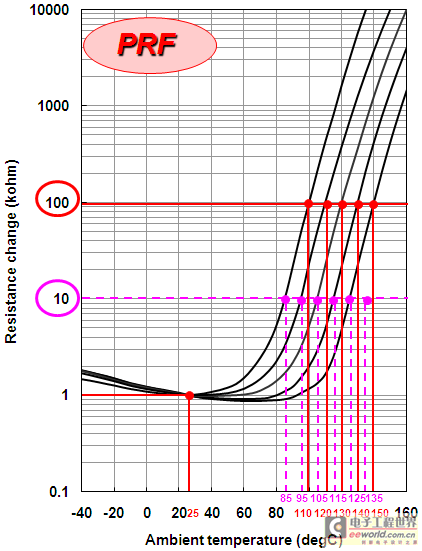

特性图
电气特性
产品型号特性额定零功率
电阻值
(在环境温度为
+25℃的条件下)电阻值为
10kΩ时的温度测量值电阻值为
100kΩ时的温度测量值最大
电压PRF15AR102RB6RCAR1kΩ±50%135±5℃150±3℃32VDCPRF15BA102RB6RCBA125±5℃140±3℃PRF15BB102RB6RCBB115±5℃130±3℃PRF15BC102RB6RCBC105±5℃120±3℃PRF15BD102RB6RCBD95±5℃110±3℃PRF15BE102RB6RCBE85±5℃100±3℃PRF15BF102RB6RCBF75±5℃90±3℃PRF15BG102RB6RCBG65±5℃80±3℃
外形尺寸图
生产体制
村田制作所八日市事业所在2011年3月开始了该系列产品的量产活动。
样品价格
10日元/个
