比亚迪汉为何如何热销?超酷的外观设计、超炫的功能以及出众的参数是吸引用户的关键,不过所有这些必须要靠高质量器件来支撑,概括起来就是电池、电机电控、高性能芯片够不够优秀!

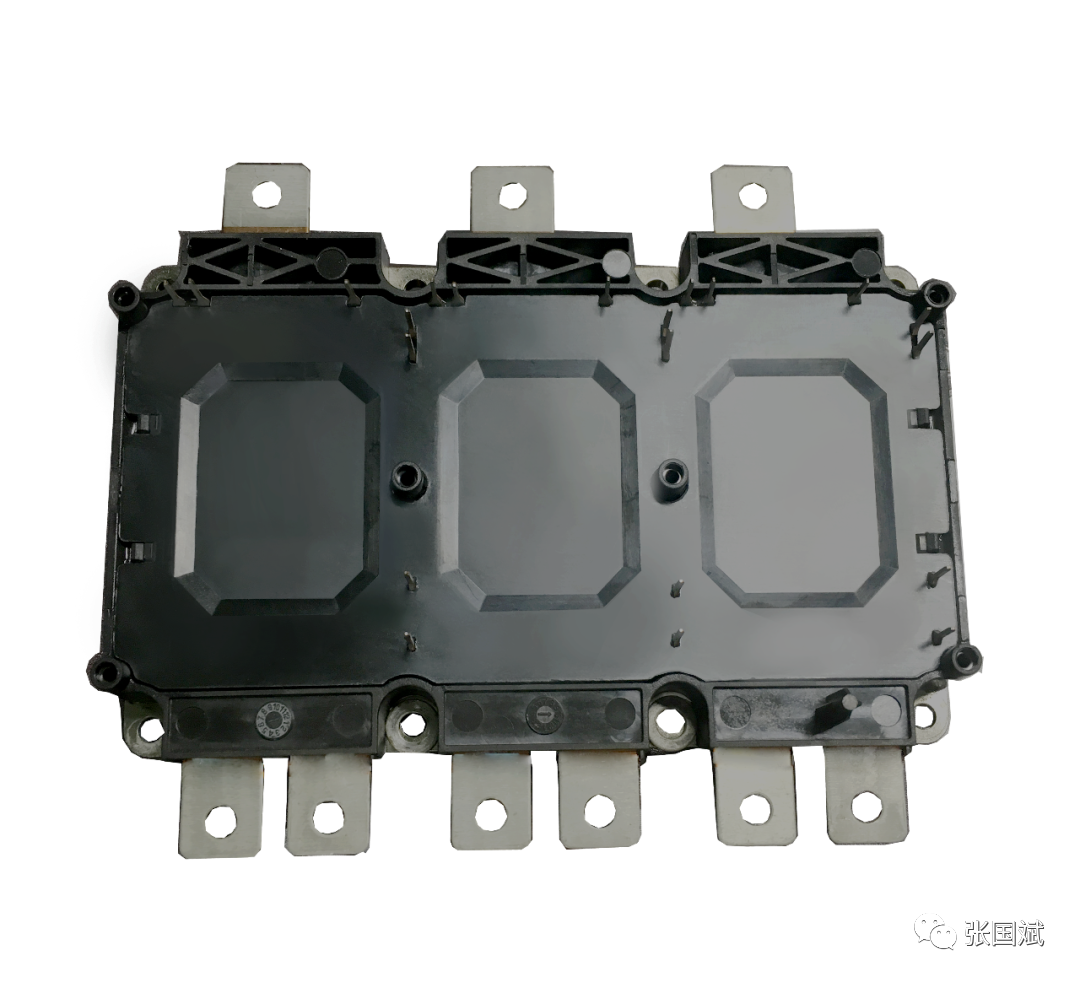

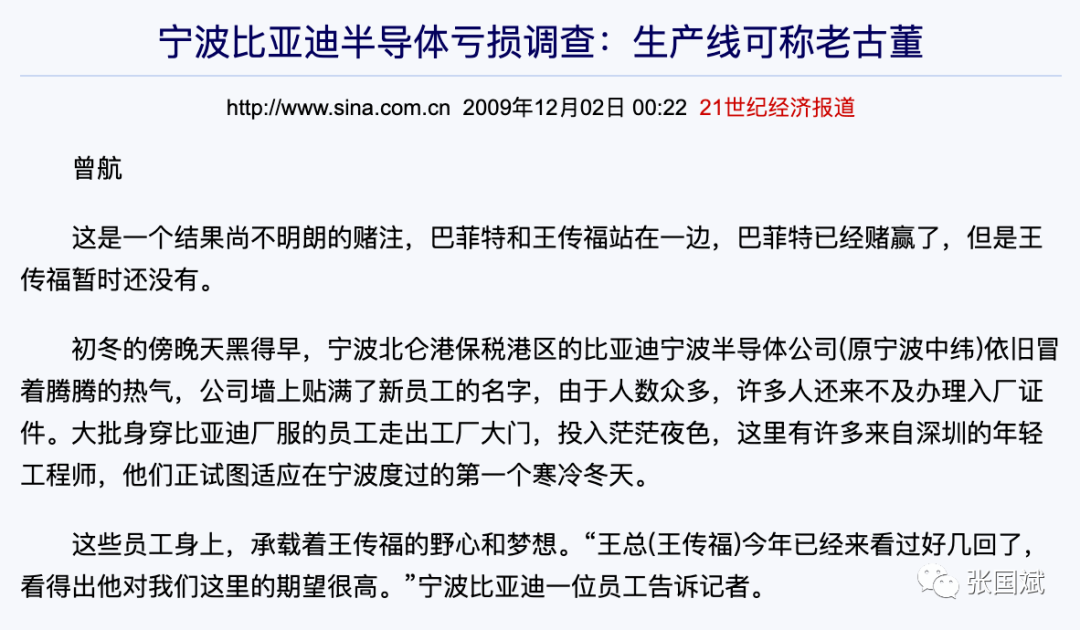

比亚迪半导体碳化硅功率模块2008年12月,比亚迪以近2亿元人民币收购宁波中纬6英寸半导体公司,变身为IDM功率器件公司,当时,很多人攻击比亚迪花钱买垃说王传福一厢情愿!但经过十几年的磨练和坚持,这笔资产已经成为比亚迪立身汽车产业的关键!现在看来这是最划算的一笔买卖!
目前,比亚迪半导体已成为国内首批自主研发及实现SiC器件产业化的半导体公司。在SiC器件领域,公司于2020年取得重大技术突破,并已实现SiC模块在新能源汽车高端车型电机驱动控制器中的规模化应用,也是全球首家、国内唯一实现SiC三相全桥模块在电机驱动控制器中大批量装车的功率半导体供应商。目前在比亚迪汉、唐四驱等旗舰车型上已大批使用SiC模块,助力汉车型百公里加速达到3.9s,降低了能耗,累计装车量目前居于行业领先地位,引领了行业发展。

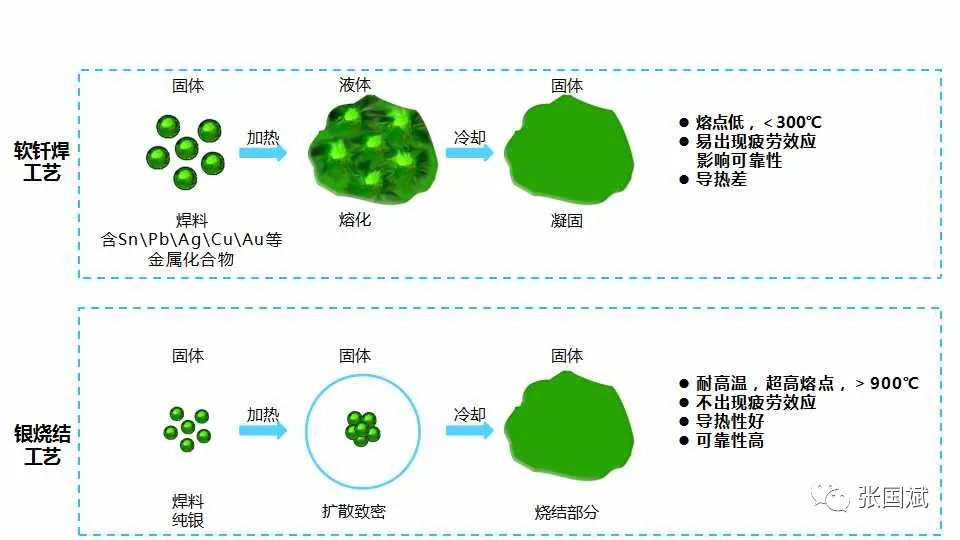

纳米银烧结对比传统焊料烧结这里稍作解释,低温连接技术,LTJT(Low Temperature Joining Technique),是一种用于芯片互连材料无铅化的替代技术。烧结技术通过高温使材料表面原子互相扩散,从而形成致密晶体的过程,是20世纪90年代初Schwarzbauer等人基于烧结理论发明的一种连接方法,被称之为低温烧结技术(LTJT)。通常通过减小烧结颗粒的尺寸,可降低烧结温度。银的熔点是961℃,而当颗粒尺寸到纳米级别,其熔点会显著降低,至100℃左右,因此可通过低温烧结实现电子产品或芯片的互联,而烧结后的烧结层熔点又恢复到银的常规熔点,可满足电子产品在高温下正常使用,并且银具有优异的导热导电性和良好的化学稳定性,是第3代半导体封装最具应用前景的互连材料。

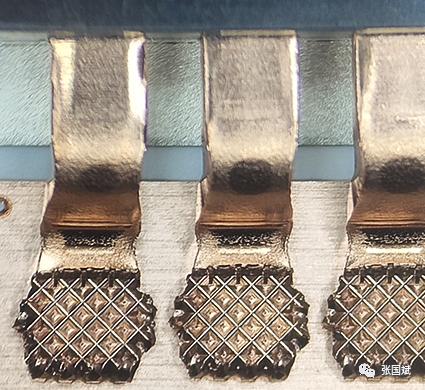

超声波焊接图4) 采用氮化硅AMB(活性金属钎焊)陶瓷覆铜基板,大幅降低热阻,良好的散热提升了芯片使用寿命;此外,比亚迪半导体SiC模块可满足20KHz以上的使用频率,使车主畅想静音驾驶。该碳化硅功率模块于2020年搭载比亚迪明星车型“汉EV”上市,让电驱系统将功率与扭矩发挥到极致,大幅提升了电驱的性能表现,助力整车实现百公里加速3.9s,这也是比亚迪旗舰车型汉成为全球新能源汽车行业明星产品的”真功夫“之一!
比亚迪在第三代半导体产业的成功告诉我们只要认准方向,坚持下去,本土公司一定可以在新兴领域大有作为,欢迎大家留言评论!新闻来源:电子创新网,文中所述为作者独立观点,不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议,请联系微信客服specltkj。
