大联大友尚集团推出基于ON和MPS产品的750W高效通讯电源方案

大联大友尚集团推出基于ON Semiconductor和MPS产品的750W高效能通讯电源方案

2021年8月17日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于安森美半导体（ON Semiconductor）和美国芯源（MPS）产品的750W高效能通讯电源完整解决方案。

图示1-大联大友尚基于ON Semiconductor和MPS产品的通讯电源方案的展示板图

快速发展的通讯建设为交换式电源（SMPS）产业带来了巨大商机，但同时也为通讯电源设计者带来了新的挑战。目前通讯数据中心及大型基站，多数采用扩充现有设备容量的方式来建设新的通讯设备，因此，留给新的通讯所需电能的电源柜空间往往极其有限，这就要求通讯电源模组在保持体积基本不变的情况下大幅增加输出功率，即功率密度提升。

此次大联大友尚推出的通讯电源解决方案，前级PFC部分采用ON Semiconductor NCP1618控制芯片。该芯片可以提供多种工作模式：在Tcycle小于Tclamp工作频率时，线路工作在DCM的工作状态；在Tclamp大于Tcycle小于TCCM工作频率时，线路工作在CRM模式；在Tcycle大于120%*TCCM工作频率时，线路工作在CCM工作模式，此工作模式可以更好地优化线路架构以及功耗等问题。

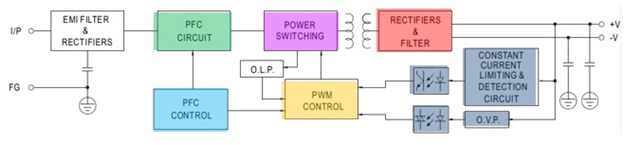

图示2-大联大友尚基于ON Semiconductor和MPS产品的通讯电源方案的方块图

在后级的DC/DC部分，本方案采用了ON Semiconductor NCP13992控制芯片，NCP13992是一款高效能电流模式控制器，能实现600V的门级控制，可简化布局并减少外接元件数量，同时达到更高的效率和更低的轻载能耗。此外，NCP13992可以直接驱动GaN Fet器件，有助于实现更高转换效率和更高的功率密度。不仅如此，NCP13992还提供了一整套保护功能，能在任何应用中达到安全操作。

另外，变压器二次侧则采用MPS的MP6924控制芯片，MP6924是SR控制器，可以实现2路驱动控制，极大的优化线路和设计难度，其所具有的独特关断控制算法，可以极大的提高整个产品的效率。

图示3-大联大友尚基于ON Semiconductor和MPS产品的通讯电源方案的场景应用图

核心技术优势：

NCP13992特点：

高频操作：20 kHz至750 kHz；

安静模式技术；

电流模式控制机制；

自动失效时间搭配最大时效时间箝位。

NCP13992优点：

提高轻载效率，避免变压器噪音；

内置安全保护，改善暂态响应；

效率更高。

NCP13992应用：

半桥谐振转换器；

离线电源供应器；

笔记型电脑配接器；

LCD、LED和OLED电视；

高功率AC/DC配接器；

工业和医疗电源供应器；

运算电源供应器；

照明电源供应器。

方案规格：

PFC：

Topology：Boost@65KHZ/CCM operation；

PFC IC：NCP1654BD65R2G；

PFC control circuit on the daughter board and colayout multi-mode PFC controller NCP1618；

Gate driver：FAN3100TSX；

PFC MOSFET：TO-220F，FCF125N65S3*2 PCS/or FCPF099N65S3*2 PCS；

PFC Diode：TO-220F, FFSPF2065A*1 PCS。

LLC：

Topology：HB-LLC@220KHZ/Full load；

LLC IC：NCP13992A.；

LLC control circuit on main power board；

LLC GaN & Dr. driver on the daughter board；

LLC SF3 FRFET power88 NTMT090N65S3HF&FAN3100TSX on the daughter board；

SR MOSFET/SR controller on the daughter board；

2nd side SR Controller：MPS/MP6924；

SR MOSFET：Power 56 (5*6mm), FDMS86255*2 PCS。

Output：

54V+/13.89A=750W。
