大联大友尚集团推出基于ST产品的电机驱动器解决方案

2021年8月4日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于意法半导体（ST）STSPIN32F0A的电机驱动器解决方案，适用于电动工具产品。

图示1-大联大友尚集团推出基于ST产品的电机驱动器解决方案的展示板图

在电机技术的日新月异下，无刷直流（BLDC）电机凭借着更高的能效、更长的使用寿命、更精巧的外形、更低的噪音和更高的可靠性成为了众多电动工具的首要选择。由于电动工具的外观和重量皆有限制，因此在设计时，人们希望BLDC控制系统可以满足尺寸小、BOM成本低以及简单可靠等特点。大联大友尚集团推出基于ST STSPIN32F0A的电机驱动器解决方案，该方案有助于加快从直流（DC）电机到BLDC电机的过渡。

STSPIN32F0A是一款系统级封装器件，可提供整合解决方案，适用于使用不同的驱动模式来驱动BLDC电机。它嵌入了三个半桥闸极驱动器，该驱动器驱动电流为600 mA，由于具有整合的互锁功能，同一半桥的上臂和下臂开关无法同时驱动为高准位。内部DC/DC降压转换器提供3.3V电压，适合为MCU和外部电路供电，内部LDO线性稳压器为闸极驱动器提供电源电压。

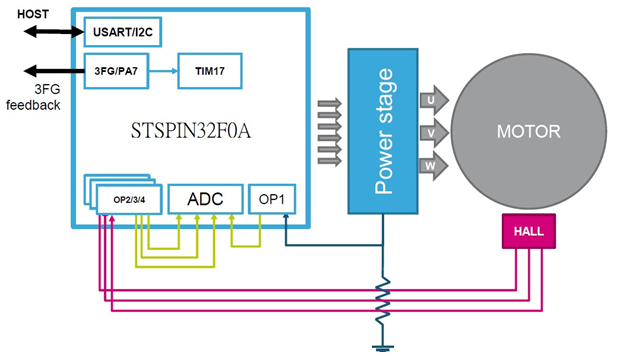

图示2-大联大友尚集团推出基于ST产品的电机驱动器解决方案的方块图

本方案实现了用于电动工具的600W BLDC电机驱动器设计，其利用三相桥式配置的功率驱动器驱动外部MOSFET，通过内置的霍尔效应传感器回授转子位置信号至解码逻辑电路，以计算转轴位置。再经由定子电压计算决定PWM的责任周期以完成电流控制，并可通过来自电动机或运动控制系统主机（微控制器，DSP或FPGA）的运动命令驱动BLDC电机。

此外，本方案除了整合的功率MOSFET闸极驱动电路外，还针对过热，过流和欠压情况的设置保护和诊断功能，从而进一步保证了稳健而可靠的设计。并且STSPIN32F0A BLDC电机驱动器芯片提供多种节省空间的散热增强型封装，可为各种电压和电流额定值的电机和运动控制系统提供即用和优化的解决方案。同时此产品还能够提供例如速度，位置和电流回路执行以及与主机即时连接的应用控制模组，这些模组结构精简，非常适合固件开发。

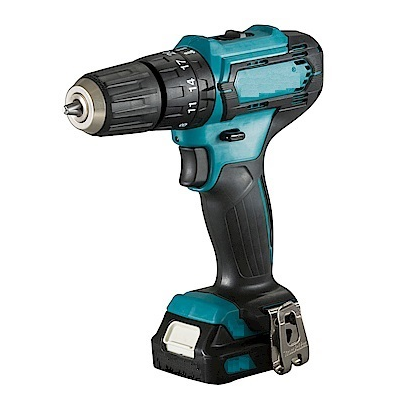

图示3-大联大友尚集团推出基于ST产品的电机驱动器解决方案的场景应用图

核心技术优势：

• 1.8-10V的极低工作电压，理想适用于低电压、电池驱动运行的电机；

• 高达2.6A的高输出电流，适合全桥架构，待机能耗低至80nA可节能及延长电池寿命；

• 每个完整步进具有高达256微型步进，确保转轴位置精度和转动平稳度；

• 最高可靠度的电压过低锁定、过压和热保护；

• 超小型3mmX3mm QFN封装。

方案规格：

• 使用之微控制器：STSPIN32F0A；

• 输入电压：36V；

• 输入电流：20A；

• 电机种类：BLDC；

• 额定转速：2000 RPM；

• 霍尔感应器输出。
