LabVIEW中的I/O接口设备驱动

1 引言

　　labview(laboratory virtual instrument engineering workbench，实验室虚拟仪器工程平台)是美国ni公司(national instrument company)推出的一种基于g语言(graphics language，图形化编程语言)的虚拟仪器开发平台。labview以其在数据采集、信号处理等方面的突出优势已经在测控领域获得了广泛应用。虚拟仪器系统的硬件平台由i/o接口设备和计算机构成(如图1所示)，i/o接口设备是对外获取信号的通道，为了能使计算机能够对i/o接口设备有效地进行控制，就要考虑系统中i/o接口设备的驱动问题。

图1 虚拟仪器的硬件构成

　　在labview中，用软件驱动i/o接口设备，可分以下两种情况：

　　(1) labview支持的io设备的驱动

　　ni公司是以研制开发先进的i/o产品起家的，因此，ni在推出labview时已经考虑到了自家产品在labview中的的驱动问题，提供了专用的子vi形式的驱动程序库，图2是用作模拟输入的驱动程序。

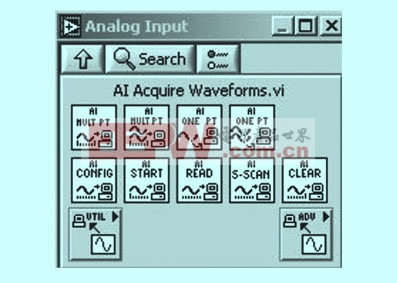

图2 模拟输入驱动程序

　　labview提供了max(measurem -ent automation)软件，只要计算机中安装了device driver，当i/o设备插入计算机时就能够被自动识别，并且可以用max工具对其进行配置。图3是在计算机中插入ni公司的板卡pci-6527后启动max的画面。

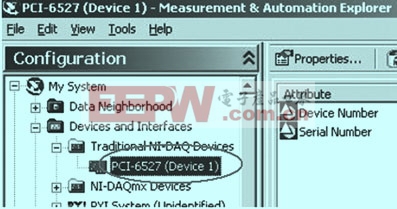

图3 max自动识别ni的i/o设备

　　对于这类labview直接支持的i/o设备,调用labview中的相应驱动程序模块就可以实现板卡的所有功能。

　　(2) labview不支持的io设备的驱动

　　ni的io产品由于有现成的驱动可供开发者使用，在使用中具有驱动方便的优势，但是价格昂贵，实际系统中很可能选择使用非ni的io设备，这类设备在ni提供的驱动程序库中没有相应的驱动程序。对于这类labview不直接支持的i/o设备，我们该如何实现对其驱动呢？

　　一般i/o设备都带有dll驱动函数库以及相应的lib文件和.h头文件，而labview恰好提供了调用动态链接库的手段——clf节点(call library function，位于labview功能模板中的advanced子模板中)。基于这种状况，使用clf节点便是我们驱动此类设备的首选方法。下面以北京迪阳公司的任意波形发生卡lai200a2为例来说明clf在仪器驱动中的使用。

2 举例

　　lai200a2是一款任意波形发生卡，该卡有一路波形输出，可实现正弦波、方波、三角波、锯齿波、ttl、白噪声、高斯噪声、梯形、指数、扫频等常规波形，用户可以设置波形的幅度、频率、偏置量等参数。lai200a2提供lai200.dll、lai200.lib、lai200.h文件供用户进行二次开发。以下简单介绍lai200.dll中的主要函数：

　　(1) 板卡自检函数

　　int lai200_autocheck(unsigned char *numbers,unsigned short int cardname);
功能描述：初始化板卡
入口参数：cardname: 卡地址
出口参数：numbers isa卡保留，无用。
函数返回：1，自检成功　2，自检失败

　　(2) 计算规则波形数据函数

void lai200_cacuwavepara(
int wavetype,
int cycles,
double frequency,
double amplitude,
double offset,
int duty,
unsigned int *mdots,
double *mdacclk,
double *mwavedata
);
功能描述：计算规则波形数据函数
入口参数：wavetype: 波形类型
1正弦；
2方波
3 ttl
4锯齿
5三角
6白噪声
7高斯噪声
8直流。
frequency:波形频率
amplitude:幅度，0-10vpp
offset: 波形偏置量 0-2.0v
duty: 方波的占空比1~99 (%)
出口参数：
mdots:波形时钟
mdacclk:波形时钟
mwavedata:波形数据 范围：–5.0v---+5.0v

　　(3) 产生波形

int lai200_genwave(
int base,
int loopmode,
unsigned int dots,
double dacclk,
double *mwavedata,
int fcidx
);
功能描述：生成自定义波形。
入口参数：
base 板卡的基地址
loopmode 0,循环 1，单次
dots: 波形的点数，0-32760点。
dacclk: 刷新率，0.5hz-10mhz
*mwavedata:波形数据
fcidx 低通滤波，0=>1mhz 1=>100khz 2=>10khz 3=>1khz
　　　 出口参数：无

　　象上面这些函数声明我们可以在设备提供的.h文件中找到，这些信息对于我们正确配置clf是至关重要的，而对clf进行正确配置是使用clf的关键。下面以波形发生卡的初始化为例详细介绍clf节点的配置过程及注意事项。

3 clf节点的配置过程及注意事项

　　配置步骤：(须先添加clf节点)

　　(1)在clf节点的右键菜单中选择“configure…”或直接双击节点，弹出clf节点配置对话框。点击“browse…”按钮找到动态链接库文件lai200.dll，选定后，labview会自动装载选定的dll文件，并检测dll文件中所包含的函数。按“function name”框的下拉按钮可以看到dll中所有的函数。但是labview不会自动检测函数中的参数和参数的数据类型，这需要用户根据函数的输入、输出参数手动设置。所以在调用dll文件时，要求用户对dll文件中的函数参数类型做到心中有数。

　　(2) 在“function name”下拉框中选择初始化函数lai200_autocheck

　　(3) “calling conventions”指的是调用dll遵从的规范，有stdcall和c两个选项，若所选函数是windows api函数，则选用stdcall；否则选用c选项。

　　根据.h文件中的函数声明中各参数的形态按顺序依次添加参数并进行配置。配置完成后再根据clf节点的端子在前面板上添加控制型和指示型控件。完成的虚拟波形发生器前面板和框图程序分别如图4、5所示。

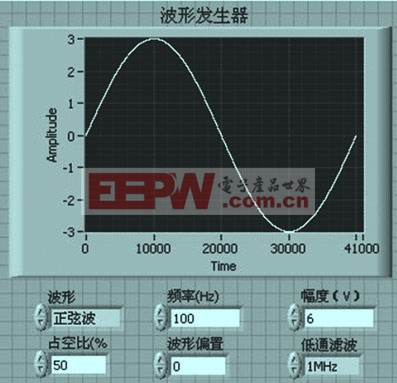

图4 波形发生器前面板

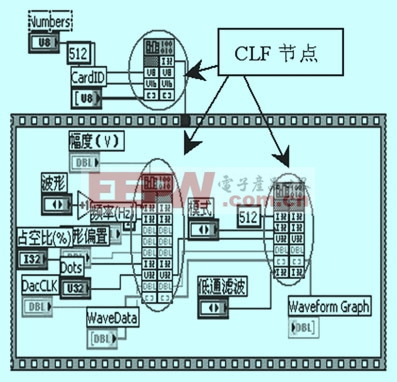

图5 波形发生器程序框图

4 结束语

　　一般，i/o设备厂商都会为自己的产品提供dll形式的驱动库。通过clf节点在labview中调用动态链接库函数可以顺利解决非ni公司daq产品的驱动问题。
