大联大友尚集团基于Diodes产品的65W ACF Type-C PD3.0充电器方案

大联大友尚集团推出基于Diodes产品的65W ACF Type-C PD3.0充电器方案

2021年6月17日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于达尔科技（Diodes）AP3306+APR347+AP43771的65W ACF Type-C PD3.0充电器解决方案。

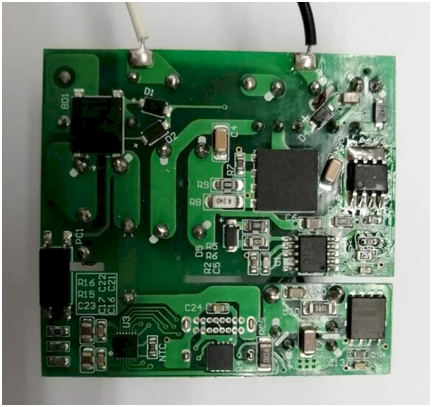

图示1-大联大友尚推出基于Diodes产品的65W充电器解决方案展示板图（一）

达尔科技（Diodes）于1966年在美国成立，现已发展成为全球领先的分立、逻辑及模拟半导体产品的制造商及供应商，其产品广泛应用于工业、通信以及汽车市场。在消费电子快充技术飞速发展的当下，消费者体验到了快充带来的便捷，同时不断增长的充电功率也为开发设计人员带来了一定挑战。大联大友尚基于Diodes产品推出的65W ACF Type-C PD3.0充电器解决方案具备高效率、高可靠、高兼容性等特点，可满足消费者以及开发人员的需求。

图示2-大联大友尚推出基于Diodes产品的65W充电器解决方案场景应用图

该方案采用Diodes一整套方案：电源管理+输岀同步整流+输岀PD3.0协议，其创新的技术为业内开发人员提供了全新选择：

电源管理芯片：AP3306采用SO-10封装，是业内首款高度集成有源箝位反激（ACF）控制器，可实现高功率密度和非互补的高低侧控制，实现了漏能回收和零电压开关（PZVS）且内置高压LDO来实现对电源初级电路满组VCC的高集成度，大大缩小PCB尺寸并实现简化布局，其效率和EMI对策采用频率控制在22K-200K之间来实现，内部采用高压启动pin来兼容X电容放电功能，使其实现功耗＜30mW的超低待机功能，并具有更精准的OCP，OVP，OTP保护功能。

同步整流芯片：APR347采用SOT26封装且具备DCM工作模式，超宽VCC工作电压3.3-22V，其外围电路仅需6个元器件就能满足其工作需要。

输岀PD3.0协议：协议芯片采用AP43771，通过USB协会认证，并能兼容QC4.0，QC4.0+及PPS规范，同时能满足两种MOSFET对输岀VBUS的控制（N-MOSFET or P-MOSFET）更具有更精准的OCP，OVP，OTP功能，其封装仅为DFN3x3-14。

图示3-大联大友尚推出基于Diodes产品的65W充电器解决方案展示板图（二）

核心技术优势：

1.5小时充满13寸笔记本；

PCB尺寸可以做到45.8x33.3x23；

待机功耗＜30mW；

AP3306采用SO-10封装，是业内首款高度集成；

有源箝位反激（ACF）控制器，来实现高功率密度和非对称的高低侧控制，实现了漏能回收和零电压开关（PZVS）；

最高效率可达93.5%；

工作频率可达200K。

方案规格：

输入：90-264V，50/60HZ；

输出：5V3A，9V3A，15/3A，20V/3.25A；

PPS：3.3V-21V/3A；

效率：满足能效6 & COC Tier 2；

待机功耗：＜30mW。
