大联大友尚集团基于ON Semiconductor产品的超小尺寸PD快充方案

大联大友尚集团推出基于ON Semiconductor产品的超小尺寸PD快充电源方案

2021年8月11日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于安森美半导体（ON Semiconductor）NCP1342控制器IC的超小尺寸PD快充电源方案。

图示1-大联大友尚基于ON Semiconductor产品推出的PD快充电源方案的展示板图

如今这个信息科技时代，智能科技产物已经与人们的生活息息相关，尤其是诸如手机、平板等智能移动电子设备的出现，极大程度的方便了人们的生活。然而虽然电子设备发展日新月异，但其续航能力一直是业内亟待解决的问题。因此，许多厂商在无法通过提升电池容量来解决的情况下，纷纷选择了采用PD快充的方式来提高充电速度。

由大联大友尚基于ON Semiconductor NCP1342控制器IC推出的PD快充电源方案，采用了新型的GaN材料，最大输出功率为65W。在设计上，本方案采用了双面板、最简化的设计理念，外形尺寸仅为51.5mmX51.5mmX31mm，上下两片1.0mm左右厚铜设计，既满足EMI又具有良好的导热性。

图示2-大联大友尚基于ON Semiconductor推出的PD快充电源方案的场景应用图

本方案的核心器件是ON Semiconductor NCP1342控制器IC，其具有专有的谷值锁定电路，可确保稳定的谷值切换。在设计上，NCP1342采用最小峰值电流调制（MPCM）来快速降低开关频率，以确保针对高频设计的轻负载性能。不仅如此，NCP1342还内置若干关键保护电路，可确保实现坚固耐用的转换器性能。

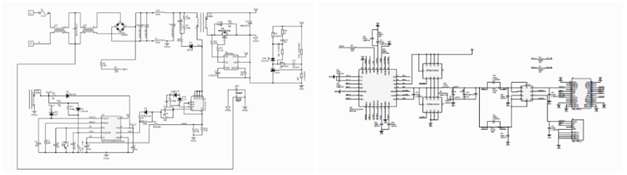

图示3-大联大友尚代理的ON Semiconductor NCP1342 Demo架构图

核心技术优势：

            51.5mmX51.5mmX31mm超小体积，功率密度：1.26cm³/W；

            QR架构，COST成本，外围简单性价比高；

            93%的高效率，待机功耗小于100MW；

            支持SCP、FCP、QC、PD、PPS多协议快充，覆盖市面上98%以上的笔记本、手机、平板、移动电源、适配器电源。

方案规格：

            输入：110-240V~50/60HZ 1.5A；

            USB-C输出：

            PPS：3.3-20V/3A；

            PD3.0：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A 65W Max。

            USB-A口输出：

            APPLE5V2.4A;BC1.2DCP 5V1.5A,MTK PE1.1 PE2.0,MTK 2.0。
