新日本无线新开发的高压监测IC NJU7890

来源:eeworld发布时间:2021-08-23910浏览

可简单高精度直接检测出1000V高压，实现实装面积减少90％

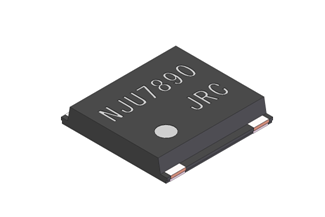

新日本无线最新开发了一款高压监测IC 「NJU7890」已经进入量产阶段，该IC可以检测出DC 1000V电压，且能够高精度输出。

【概要】

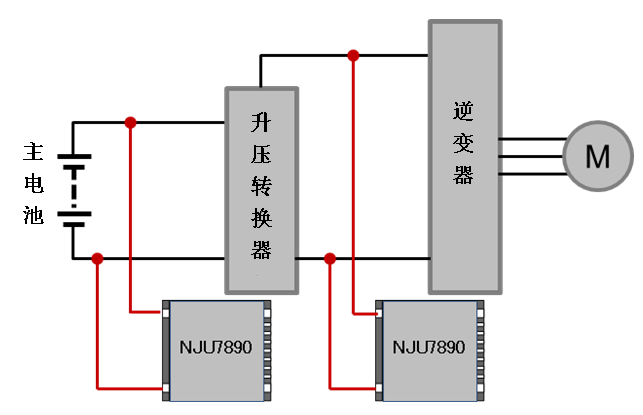

混合动力汽车和电动汽车等环保型新能源汽车上必不可少的逆变器和电池往往要求小型化和高性能化。其中，电压监测模块大多是由多个检测电阻和运算放大器等分立元件构成，因此产生了高压电路在ECU的占有面积增大，分立元件构成使得衰减精度恶化等问题。于是，新日本无线开发了这款单封装、内置高输入电阻且有高精度性能的NJU7890，终于开始进入量产阶段。

配备NJU7890的电压监测模块可提高环保型新能源汽车的性能，实现小型化、轻量化。

【产品特点】

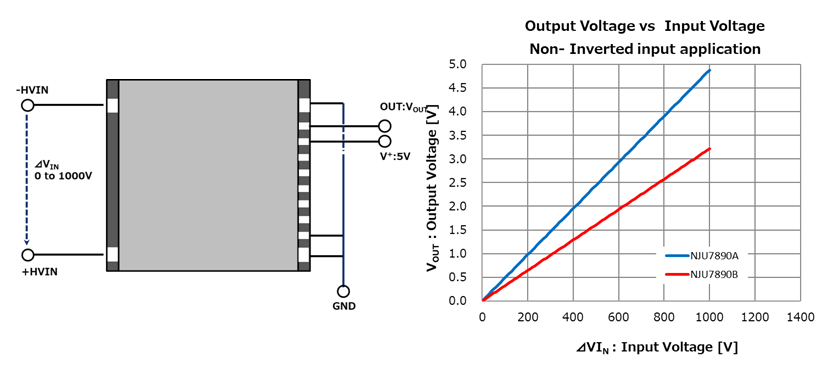

1.现了1000V的高电压监测、±1％的高精度衰减率

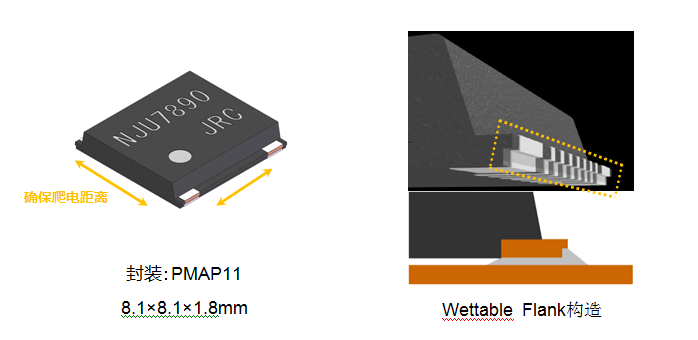

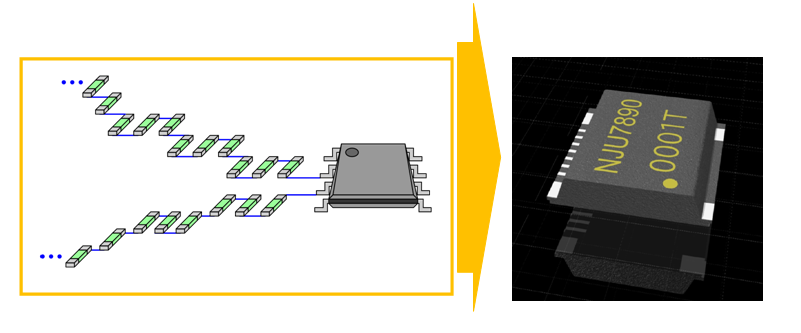

以往的高压监测电路在用分立元件构成高输入电阻时，需要用到多个检测电阻和运算放大器。为了确保多个元件及其之间的爬电距离，ECU的占有面积会增大，各个元件的误差也会造成衰减精度恶化，多个外部元件的使用是主要问题。NJU7890单封装了30MΩ高输入电阻和高精度放大器，电阻匹配精度会更高。NJU7890不但可以直接印加1000V电压，还实现了在工作温度Ta=-40 to +125ºC范围内衰减精度降为1/10，衰减率可达到±1％。

这样就可实现高精度电压监测，为实现更高效的电气自动化控制做出了贡献。
