隔离RSM232的应用

传统非隔离的RS232常会因回路的地弹、浪涌、静电、热插拔等导致损坏。RSM232系列隔离收发器采用特有的光电隔离技术，可以有效的保护RS-232串口设备，适用于环境恶劣的工控、电力、医疗等领域。

应用实例

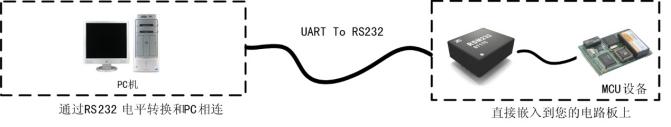

图 1 实物连接图

为什么选择RSM232系列隔离收发器模块?

RSM232系列隔离收发器采用电源隔离和信号隔离，使通讯总线和控制板应完全隔离，

这样不仅可以减少总线上的干扰，更能提高系统安全和可靠性。

致远电子RSM232系列隔离收发器由于其标准的波特率和良好的EMC特性，应用简单，已被广泛应用于汽车电子、仪器、仪表、石油化工、电力监控等领域。

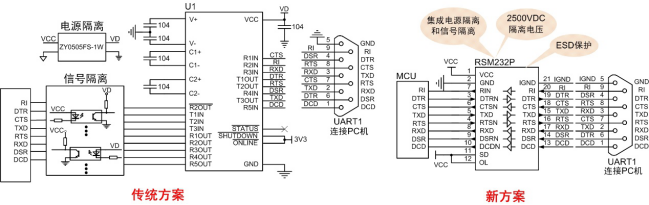

图 2 常规隔离设计和使用RSM232P模块应用对比

RSM232系列隔离收发器保留了传统隔离电路的设计理念，包括电源隔离、信号隔离，更重要的是具有完善的测试系统以及先进的工艺保证产品的一致性，具有防水、防震、使用寿命长等众多优点。采用灌封工艺，能够对电路板以及电子元器件进行全面保护，使其免受潮湿、震动、过热、腐蚀以及辐射的影响，延长电子产品的寿命。采用一体化的隔离RS232通讯模块比分立元器件设计给客户带来的价值如表 1所示。

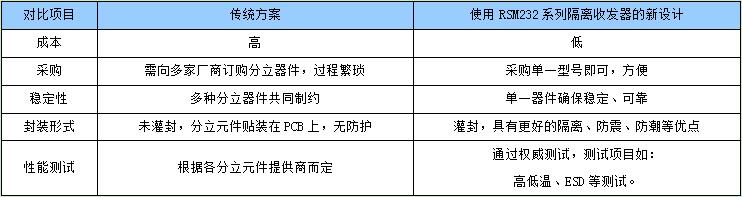

表 1 为客户带来的价值

根据不同的应用场合，选用对应的隔离收发器模块实现不同的输出接口。推荐型号如所示：

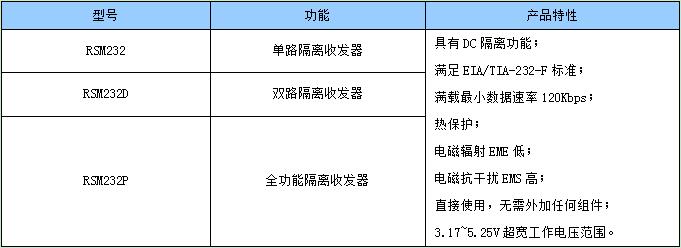

表 2 RSM232系列隔离收发器产品型号
