MINI USB DAC电源改造

    购回MINIUSBDAC后，感觉音质确有所提升，但从看到这款机器时就对其电源有看法，一个用发烧运放、阻容件的hifi作品，很难容忍电源上如此简陋。虽然在商品资料中看到有现成电源套件，但一来对电源这等低技术含量东西买现成的不符合DIY精神，二来好像那个电源也不再供货，所以就自己潇洒走一回了。

    首先，理清思路。原来的电源部分应该说从变压器功率上是够了，关键有些不尽人意的地方，如：
    1、未使用对称电源，而是用1875模拟，这难免在瞬态、噪声上不能令人满意；
    2、电压偏低，经1875模拟输出电压勉强±6-7v，离opa2604的最低工作电压±4.5v仅一步之遥，肯定是不够“给力”了；
    3、数模分离是hifi电路设计的基本要求，从pcb上看也是充分考虑了这一点，只是在电源设计上，估计是源于成本和性价比的考量，直接使用了正电源为数字部分供电，当然设计者也充分考虑了因此可能产生的正负电源不平衡等问题，如正电源上c15、c16容量是1000uf，而负电源一边用220uf，并把用于切换模数信号的继电器使用负电源供电等，但如果能实现模数电源分离供电，无疑是彻底的解决之道了。

    根据以上需求，我们的电源应该是这样的，变压器需要有双9-12v加单9v三个输出绕组，电源线需要传输这2组电压，因此至少需要4线，其余电路部分设计简单，待制作时再表。

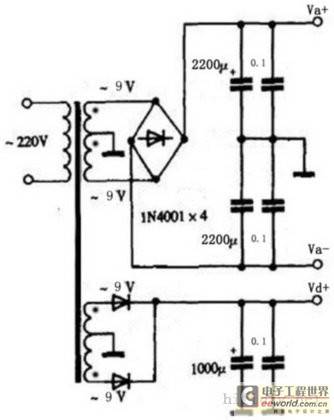

    理清了思路就开始制作了，首先是外接电源，因为原来的电源功率够了，另外这个电源有个优点，它外壳不是直接胶封，而是螺丝固定，拆装方便，所以就准备用原有变压器和外壳改造。电源部分电路图如下：

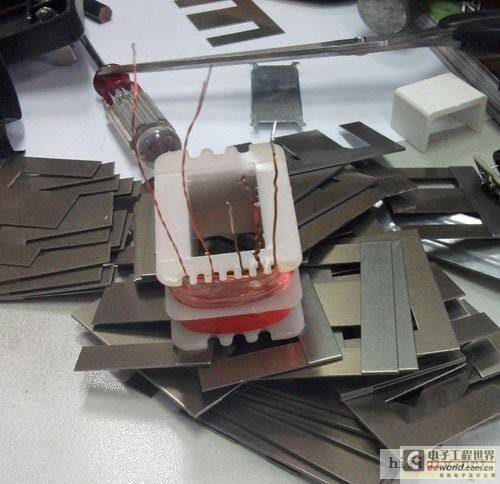

    把变压器拆卸，次级拆除，然后另找一段与次级同线径漆包线，双线并绕，将原有次级线长全部绕回，这样得到实测接近双8v交流电压（因为增加了一根线，使绕组直径加粗，所以理论上原长度线段所绕匝数会减少，但因为已经是双电源，所以足够使用了），用于给模拟部分供电，注意：为得到正负电源，需要把2绕组的一端首尾相连作为中间端子，这与全波整流的线包接法不同。

    接着，绕数字部分电源绕组，如果材料和空间容许，你尽可以用刚才同样线径，绕同样匝数（但我手头漆包线不够，加之手工绕不紧，空间不够，所以改用较细线径），同样是双线并绕方式，匝数与前绕组相同，即得到单组7-9v左右电压，用全波整流得到单组12v左右电压共数字电路使用。

    装好硅钢片（有条件的最后作浸漆和烘干），变压器改造即告结束。

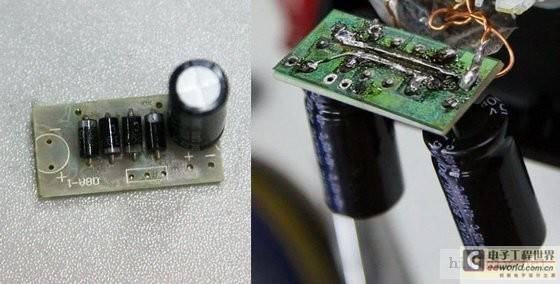

    下面安装整流滤波电路，从下图左边部分可以看出，原来的电路板较简陋，勉强将正负电源部分焊上去，而数字电源由于只需2只整流管，所以就直接搭棚焊了，整体上这部分没太多技术含量，就不多说了。

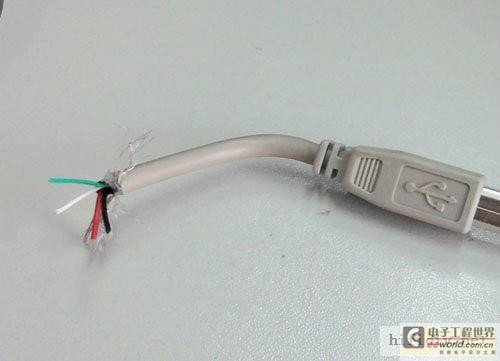

    电源线要求4线，比hifidiy.net提供的那个电源还多一线，我用了一根带屏蔽的usb打印机线，它有2粗2细4芯，外加屏蔽网，如下图。于是我就使用2粗红黑线分别作正负电源，2细线合并作数字部分电源线，而屏蔽网自然是地线了。

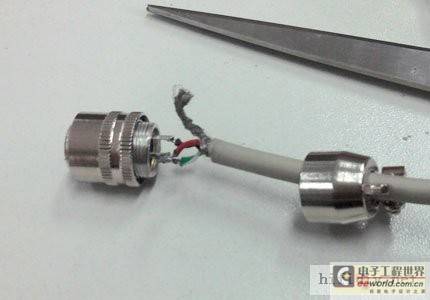

    至于插头，自然应该买10mm的4芯插头，但由于粗心，非但买了三芯，而且是12mm直径的，哎，等最后安装时要有扩孔的力气活了。由于是三芯，就将错就错了，拿插头外壳作第四接点，好在主机外壳也是接地，只是接地点不够考究，等下回买了4芯插头再换吧。将三芯焊好，屏蔽网从插头后面穿出，用固定螺丝把屏蔽网加紧。

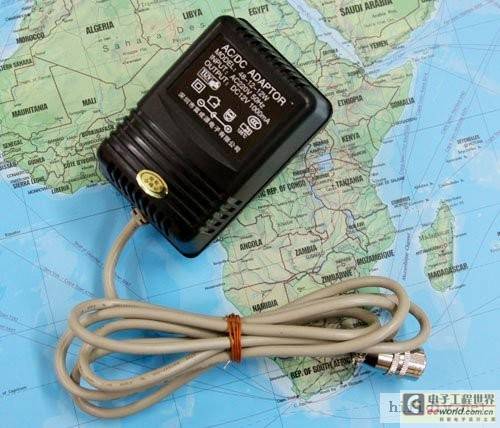

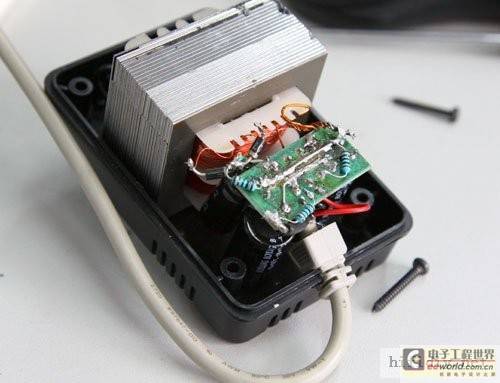

    这样，电源部分就算完成了，电源成品实物见下图，图中0.1u电容暂缺，3只1k电阻并联在个输出电压端，为的是避免先接通电源后插航空插头造成过高的空载电压对主机的冲击。

    改造MINIDAC主机部分！好在如前所述，设计者已尽可能的把模数部分分离了，所以不至于太费周章。[page]

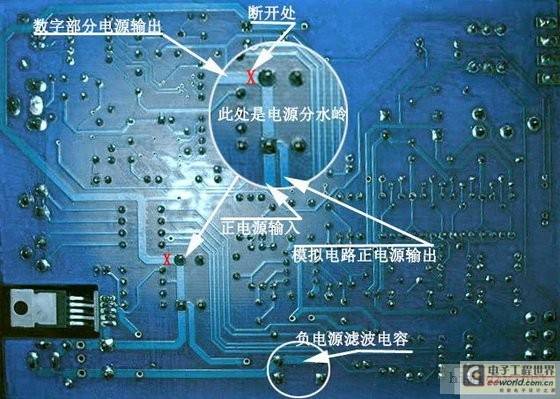

    从下图可以看出原来电路电源输入后由1875模拟出地端，由2只1000u电容作正电源滤波（图中放大部分），然后分往数字、模拟部分电路，而负电源只经2只220u滤波送模拟部分，当然负电源还有另一个用处，是音源切换继电器供电，后面会专门讲。

    经分析，可以清楚的看出，只要把通往数字部分电源切断就基本达到模数分离的目的了（图中红色“X”）。

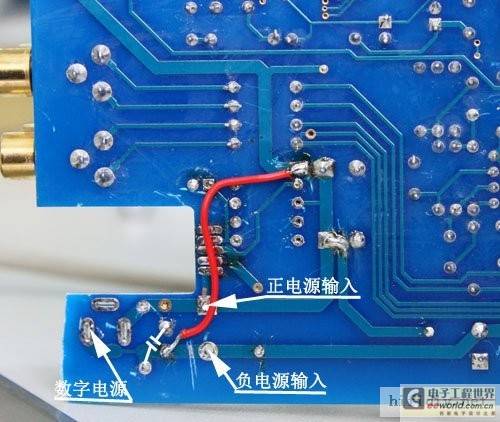

PCB背面

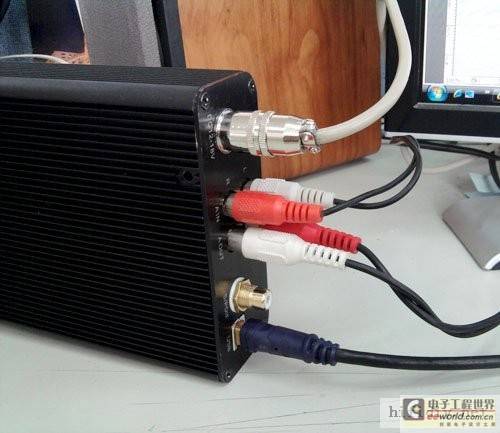

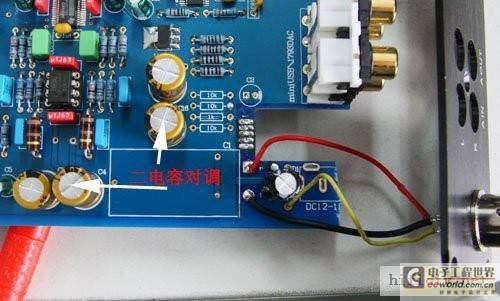

    具体改造方法因人而异，大致就是先拆除多余元件（参照下图），再切割、跳线，由于数字部分切割后没有滤波电容了，所以我在电源线附近另加了一只470u电容。另外由于切割了数字部分的供电，正负电源已经不再需要倾斜的滤波容量，我将正负边的电容对调了一只，实物图如下。（细心的朋友会发现原来电源插座位置上的电路板短了一截，那是前文提到的“粗心插头”的后遗症，12mm插座装上后顶住电路板说啥都装不进，只好剪掉一截）

    上面这样一改，感觉已经基本完工了是吧？非也，真正麻烦的还在后头。

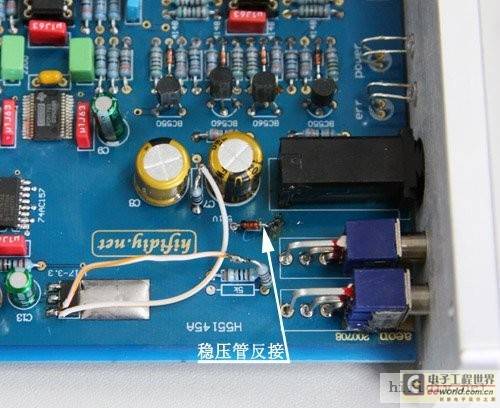

    前面提到了音源切换（就是D/A切换）继电器是用负电源供电的，这个负电源取自电路末端不说，还是在solo耳放电路的那个10欧电阻之后，同样的还有正电源一边经另一10欧电阻后供电的电源指示LED，老实说我对设计师如此设计有些困惑，所以下决心也把它们也改到数字部分电源上。粗看起来只要把5.1v稳压管反接，从与之相连的100欧电阻跳线到3.3v的LM1117的3脚上应该就完成了吧？见下图。

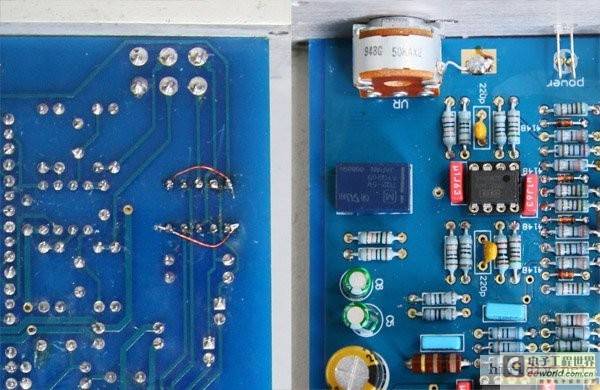

    别高兴太早，那个继电器电压反了根本不工作（感觉也没有内藏过滤反向电动势的二极管，懒得查资料弄究竟了），而且因为接地一端是藏在多层pcb里，想断开都没可能。后来算是想到个办法：把继电器“转体180”，再用跳线连接（下图左半部分），这下继电器是工作了，不过有个“后遗症”，触点常开变常闭，所以D/A开关状态反了，暂时没想到啥办法，也只好将就些了。

    LED改造就没什么悬念了，同样的，把5.1k电阻一端翘起，从LM1117的3脚跳线，见上面图片。

    至此，MINIUSBDAC的电源改造就告一段落，至于音质改善，由于本人即没有测试仪器，也没有双“金耳朵”，所以不敢妄加评论，骨子里也不太认同过于主观的听感评价，只有等有识之士来补上了。

    最后提个醒：如果你像我一样是用三芯插头改造的，记住一点：只有把外壳装好了，才算把地线接上了！所以要想先通电测试的话，要焊根地线与插头外壳相连，不然是不会工作的。
