全手工制作“超级5.1声道迷你桌面功放”

自两年前用LM1875打造了第一台桌面5.1声道功放后，一直对其不带DTS/AC3解码耿耿于怀，也曾想过把D9980A整合进功放，但由于其显示只有数码管，不好看；如果要用VFD显示的话，就得自己写软件，又太麻烦！

今年在网上看到一款D9980的升级版JY-M2解码器，用的是VFD显示。于是琢磨，不如重新打造一台带DTS/AC3解码的桌面5.1声道功放！

（注：上面提到的解码器型号，绝没有做广告的意思，之所以把型号写出来，主要是为了方便大家）

1、方案设计：

主声道选用MX50线路，环绕和中置声道还是用LM1875，重低音用两片LM1875 BTL，解码器买成品回来进行改造。

解码器本身带5.1声道音量控制，很省事。机箱用了两片998的散热片，其余自己设计。追求结构紧凑，所有PCB都是自己设计，用热转印制作，共计10片。

2、解码部分制作：

花XXX大洋从网上买来一台JY-M2解码器：里面有三块板，一块绿色的成品DTS/AC3解码板，做工很好；一块山寨工艺的电源+5.1声道音量控制板；还有一块显示及控制面板。

改造主要针对后两块板，根据机箱内空间布局的设计，将此两块板的功能转化为五块板（5.1声道音量控制板、VFD显示板、前控制面板、电源板、光纤/同轴输入板）。如下图：

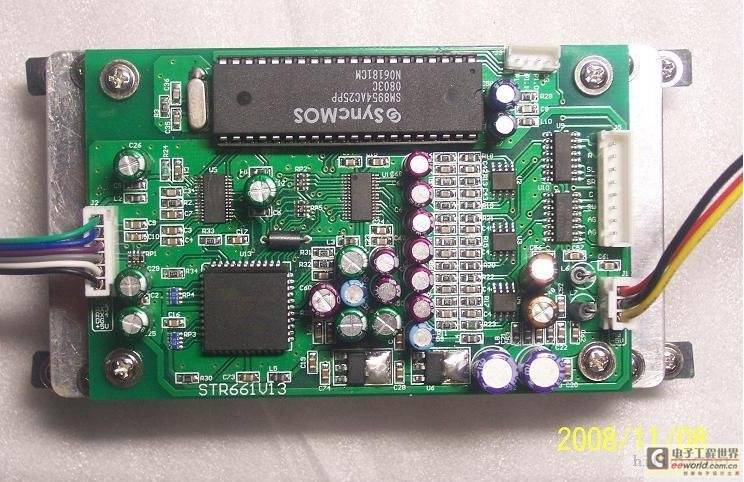

IC音量控制板，IC是R2S15902FP，从JY上拆下的；输入偶合电容用的SILMIC II，输出是CERFINE；控制用的单片机直接从原机上移植过来。

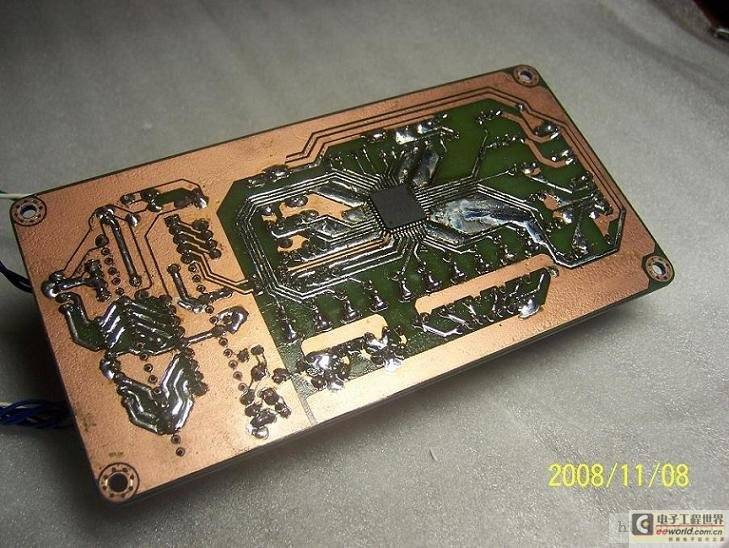

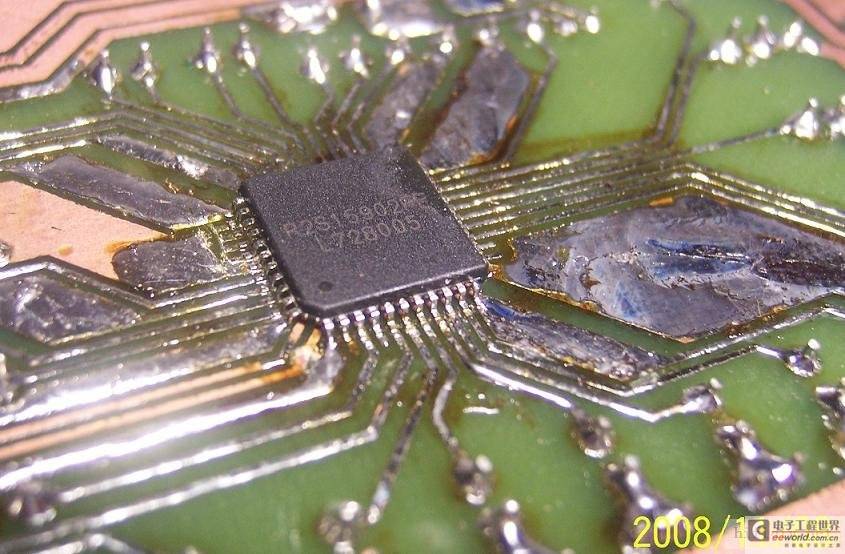

背面，由于业余制板，无法弄阻焊，所以在焊那个贴片的音量IC时，焊锡顺着铜薄到处流，比较难看。

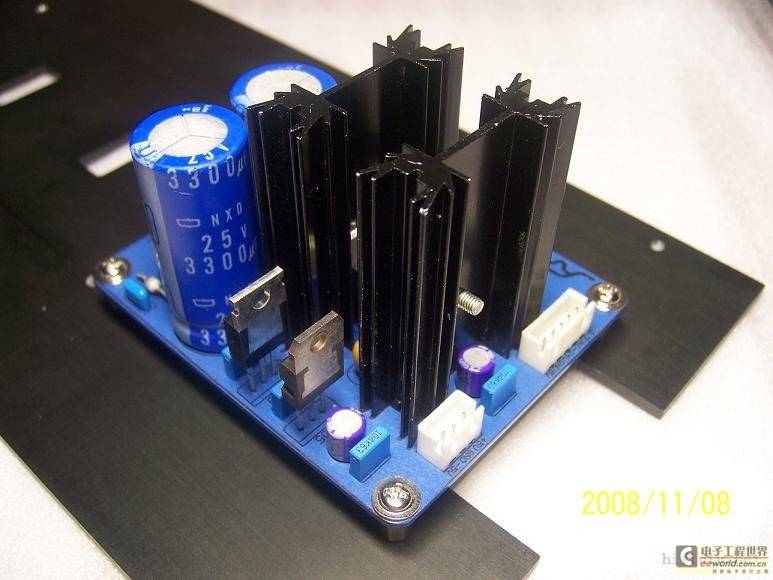

电源板，每个IC使用独立一路稳压，DTS/AC3解玛板用两级稳压，稳压IC均使用三端固定稳压IC。

DTS/AC3解码板，用ELNA SILMIC II 10UF的电容和MUSE电容进行摩板。

VFD板、控制板和光纤/同轴输入板。[page]

3、功放部分制作：

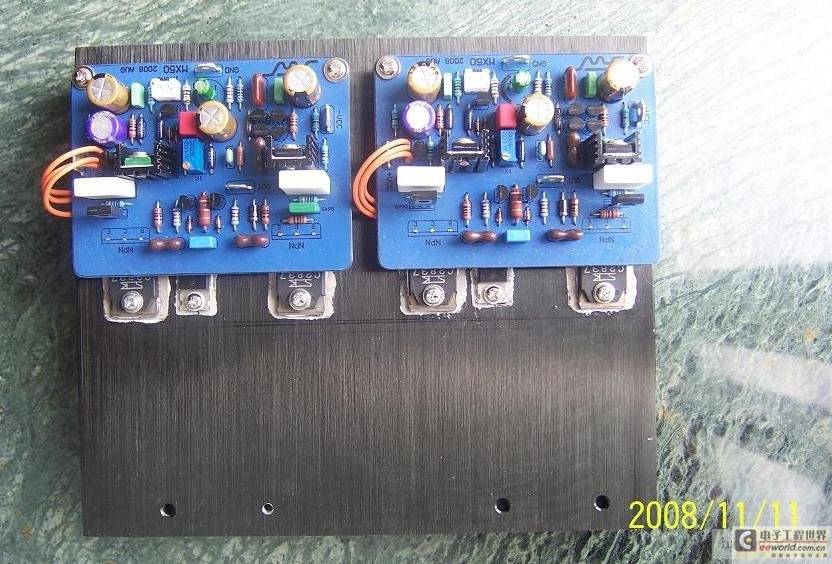

主声道用两片MX50，自己重新布局，缩小了一圈。

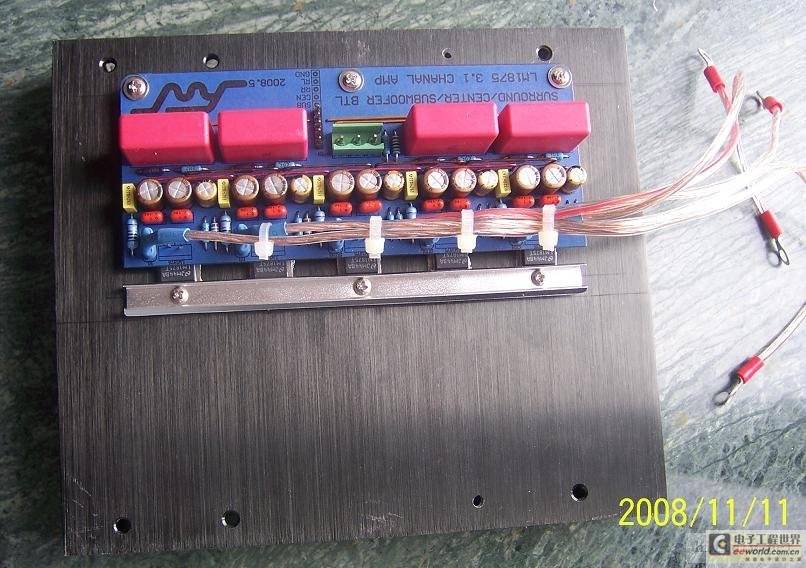

环绕、中置、重低音放在一块板上。

4、待机部分制作：

最初想实现的功能是用JY解玛器的遥控对整机进行开关机，自己搭了红外解码电路并写了程序，将遥控器的控制码全部解了出来。但在实际写待机CPU的代码时，发现有个问题无法解决：由于时序的问题，遥控器连发码无法转发——要实现的话有点得不偿失。综合权衡下，放弃了用遥控控制开关机的想法，改用前面板上的轻触开机/待机按钮进行控制。

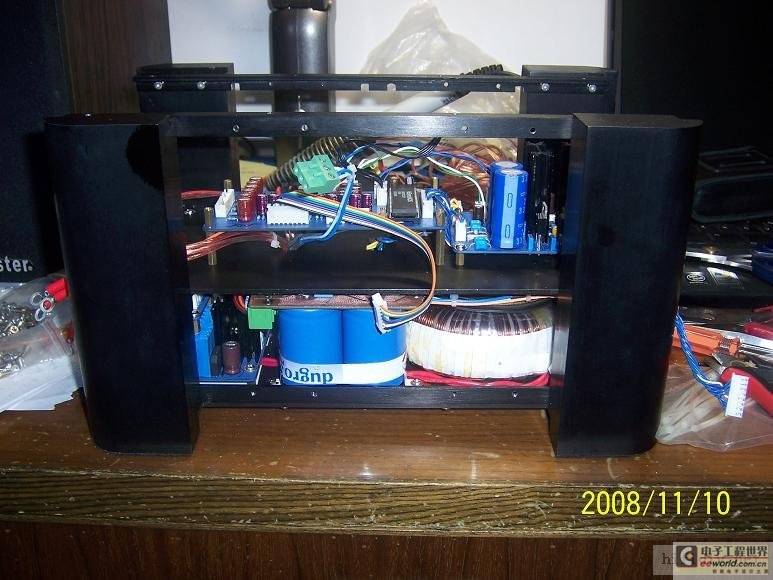

5、组装：整机分上下两层，下层为电源仓，上面为解码和功放。

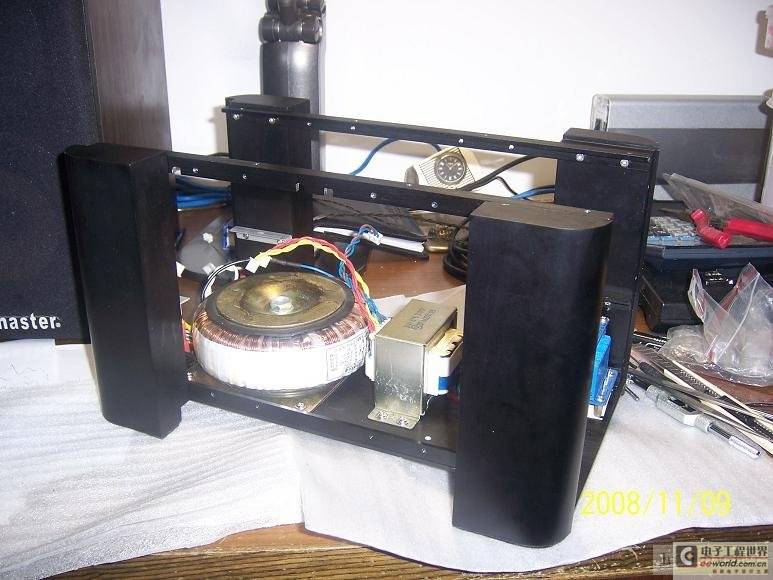

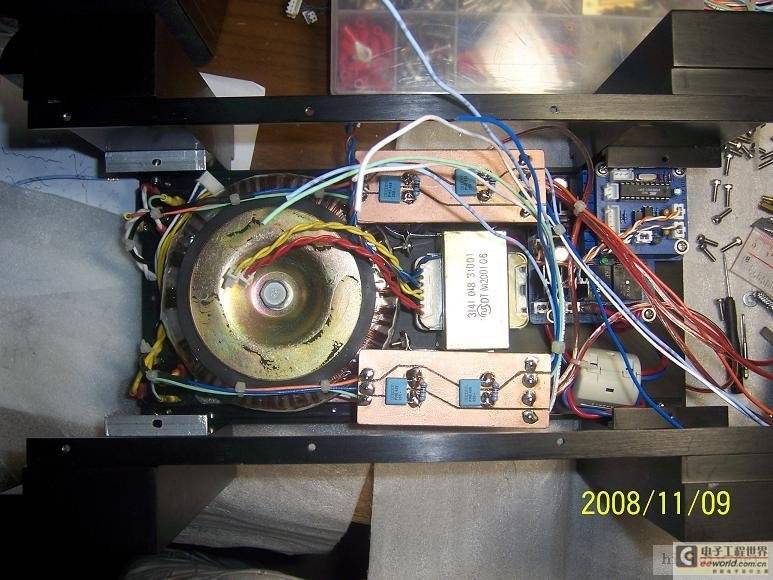

这么小的JJ用了三个变压器， ，环牛为双17.5V（3.3A）和双27V（1.1A），E牛给解码用，还有个密封牛给待机用。

上图右上角那块小小的PCB就是待机控制板，变压器放在下面，用两个光偶控制两个继电器，分别给环牛和E牛的初级供电。开机时序为解码斑通电，3秒钟后，待机CPU发出解码板开机信号，解码板开机，10S钟待机CPU发出功放级通电信号，功放部分通电，无开机噪音。

MX50和LM1875分别独立供电，两边各用两只SP14000UF的水塘，最大限度保证主声道MX50的分离度。[page]

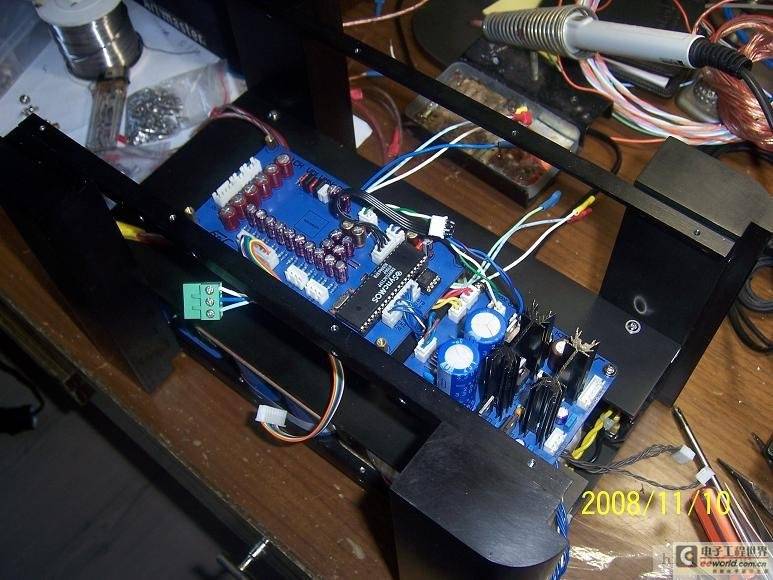

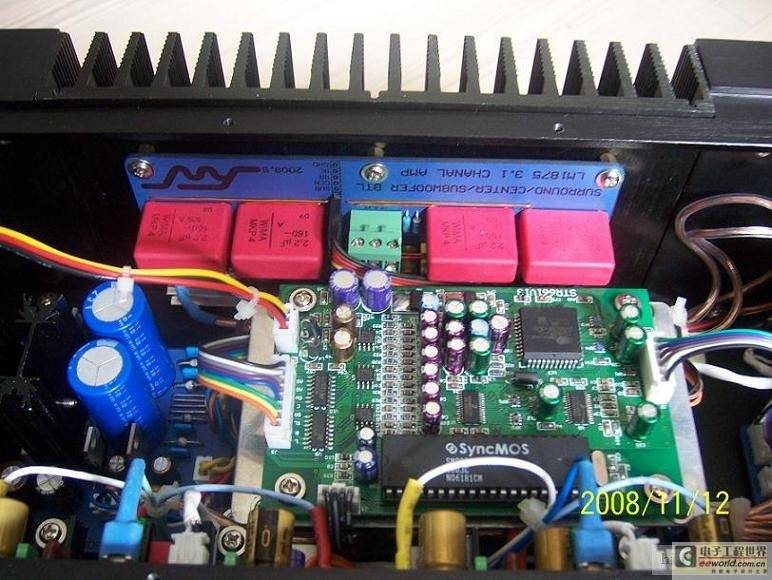

接下来，安装上层电路。

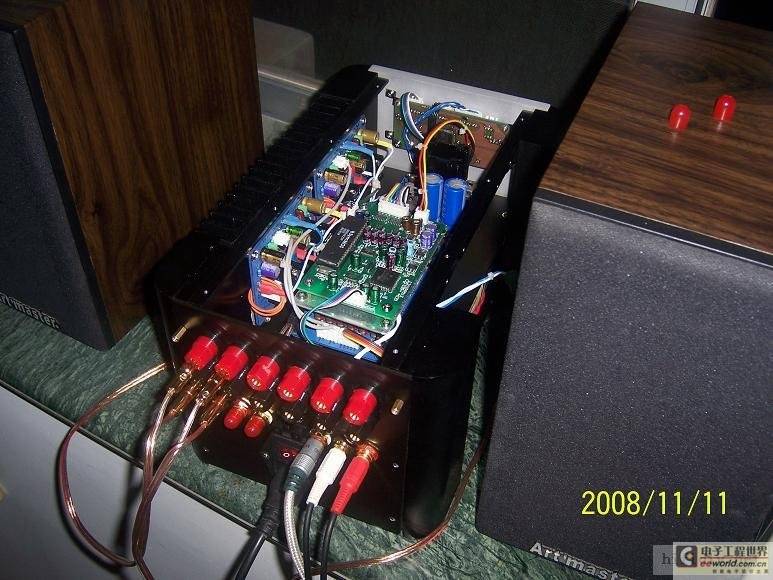

接下来装上主声道进行测试。

非常不幸，最担心的事情发生了：两声到静态下有噪音，虽然离开10CM左右就听不到了，但绝对不可接受！肯定是地线接的有问题（后边专门对地线的接法进行说明），拆了从头查起。

全机设计时电路板的地线只有在解码电源板处与机箱（大地）连接，其他无任何连接。以往装箱时都是在信号输入RCA座处就近接机箱而无任何噪音，这次由于解码电源板放在了机箱前部，直接通过连接的铜螺柱接在了机箱上，这样的话这点与交流电源地（机箱后部）距离近30CM，是不是因为接地点引起的感应噪音呢？

专门用粗导线做了一根30CM长的地线，直接把解玛电源板地连在了交流电源地上，重新开机试听，这下整个世界安静了......

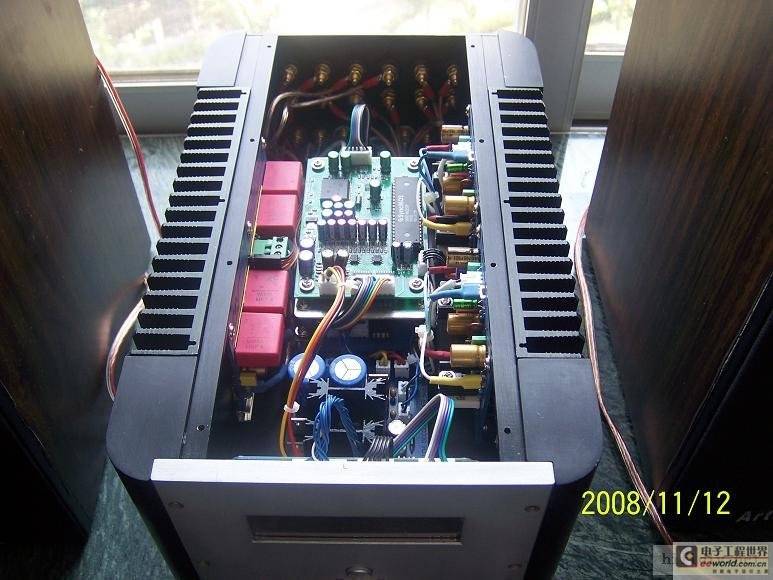

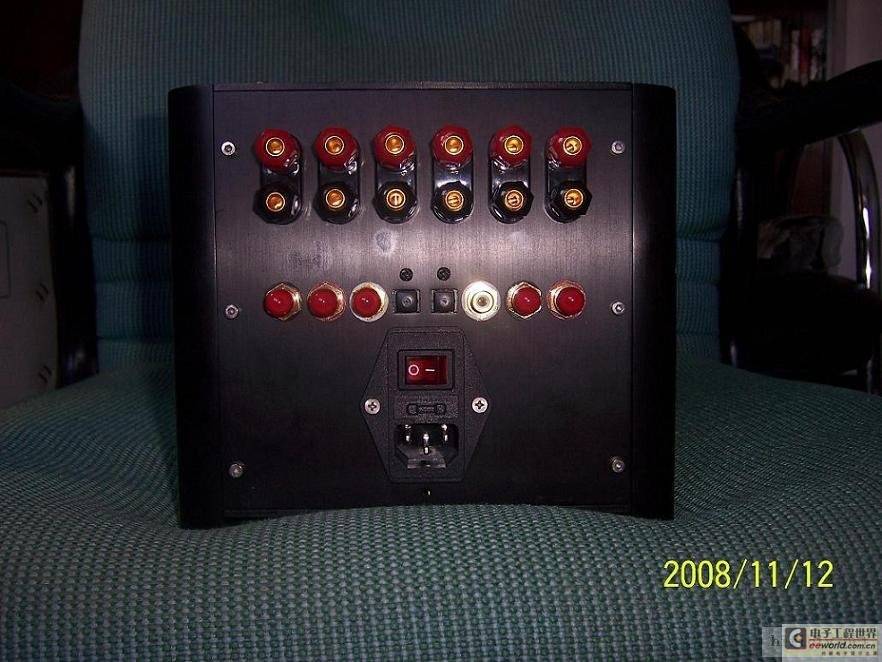

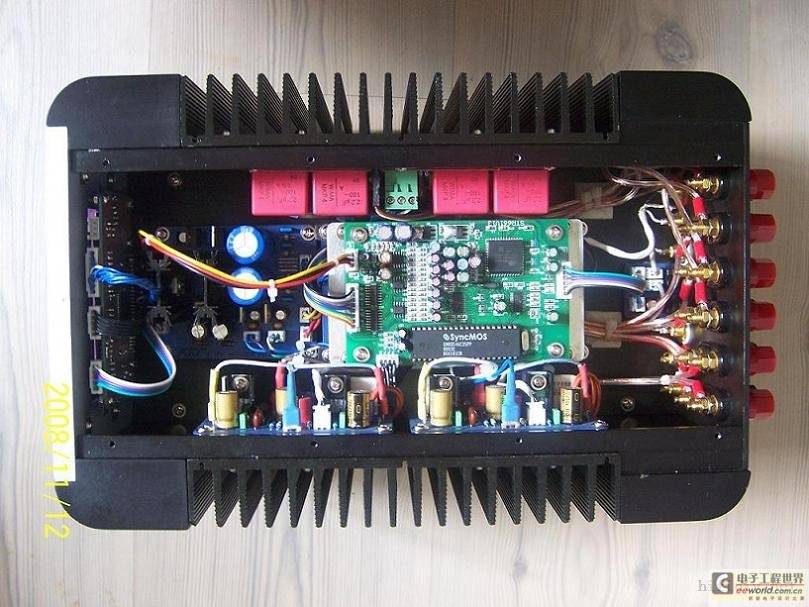

噪音故障排除后，后边的安装就简单了许多，不多废话，看图。

[page]

三、实际效果

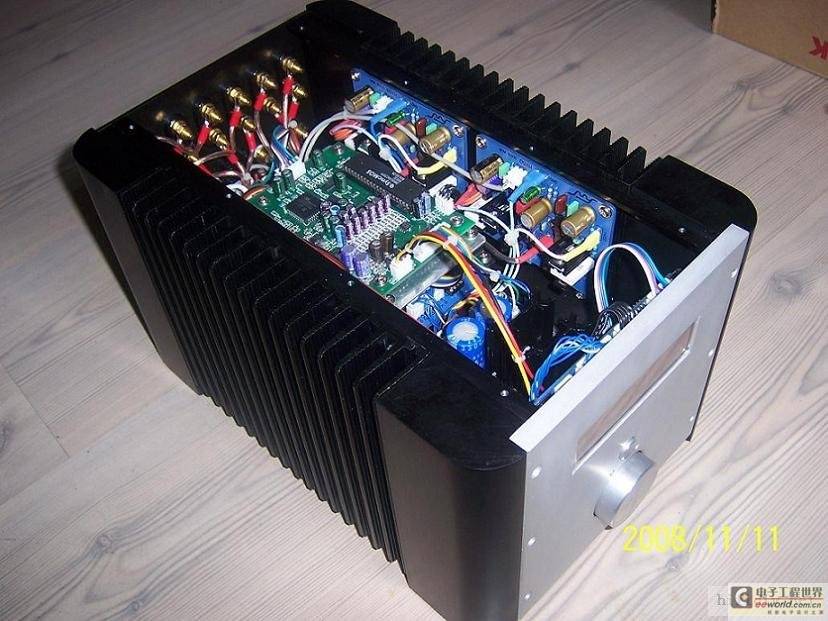

由上面图中可以看到，整个机器设计的极为紧凑，整机尺寸为L31CM*W20CM*H17CM，内部尺寸为L30CM*W13.6CMXH15.7CM，两侧功放板与解码板紧紧挨在一起。

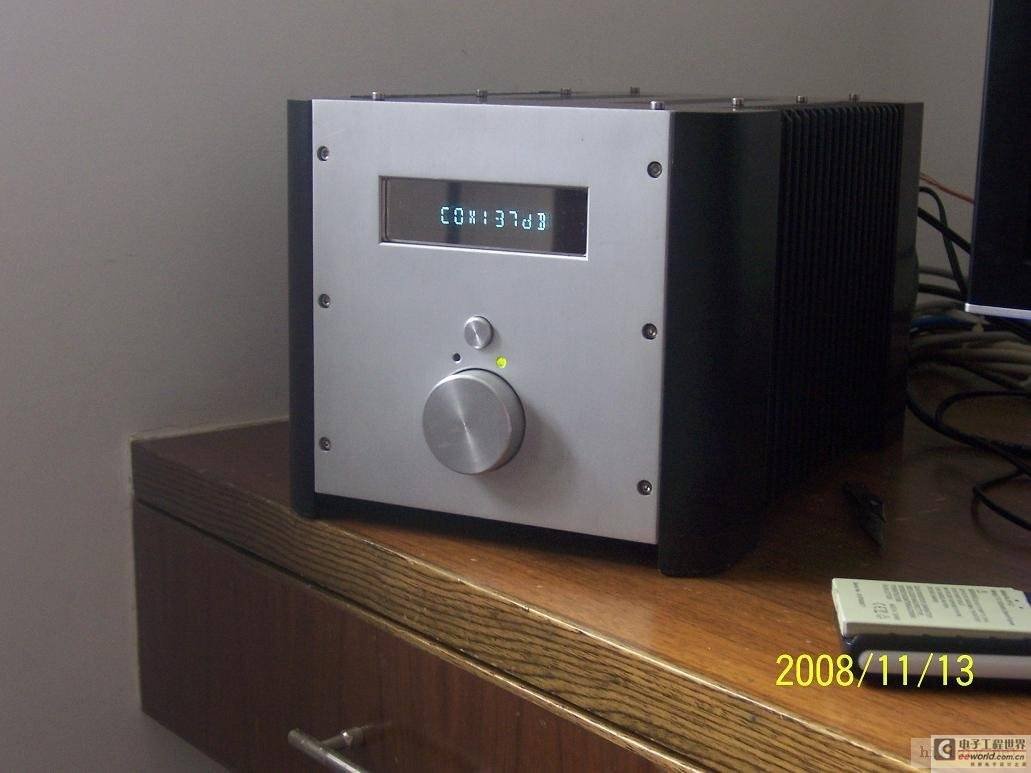

不过，因为设计出色  ，地线布置科学，整机信噪比非常出色！开机后，耳朵贴着喇叭才能听到非常轻微的一丝噪音，离开3~5CM后就完全听不到了。听音效果就不再说了，MX50的评论坛子上大把。显示效果也很不错。

要说缺憾的话，那就是没了喇叭保护。

整机最初设计的时候是有喇叭保护的（上层后部有一部分空间当时就是给喇叭保护用的），后来实际做的时候把这部分省略了，因为原来那部LM1875的5.1声道功放用了两年，喇叭保护从没保护过，而且音箱也不是太值钱的东西，所以就懒得装了，等哪天闲了再说。

总体来看，这部JJ的完成度、整合度和实际性能非常不错，基本确定为本年度收山之作。

四、经验放送

多声道JJ尤其是整合了解玛器的JJ（主要是数字地引起的噪音）最大的难点在哪？——地线的处理！！

由于5.1声道功放地线众多，处理稍微不谨慎，那么整机的信噪比就要大大降低。此机的地线主要有以下几种：解玛板地（信号地）、功放板地（功率地）、机壳地（接大地即交流电源地），地线的处理方法如下：
a.交流电源地就近接在机箱底板上；
b.功放板每板单独接一根地线到功放电源滤波地，喇叭输出地单独接地线到功放电源滤波地；
c.解玛板电源地（信号地）不能就近接机箱，一定要接在交流电源地与机箱连接点上或附近，因为这里电位最低。——这条非常关键。
