15段LED电平显示DIY 线路简单
来源:略尼钟发布时间:2021-08-20466浏览
询问 AI十五段的LED显示，用三块芯片搞定，线路很简单。
5V供电时，全部点亮的输入电压是Vp-p 2.5V；9V供电时，全部点亮的输入电压是Vp-p 3V。

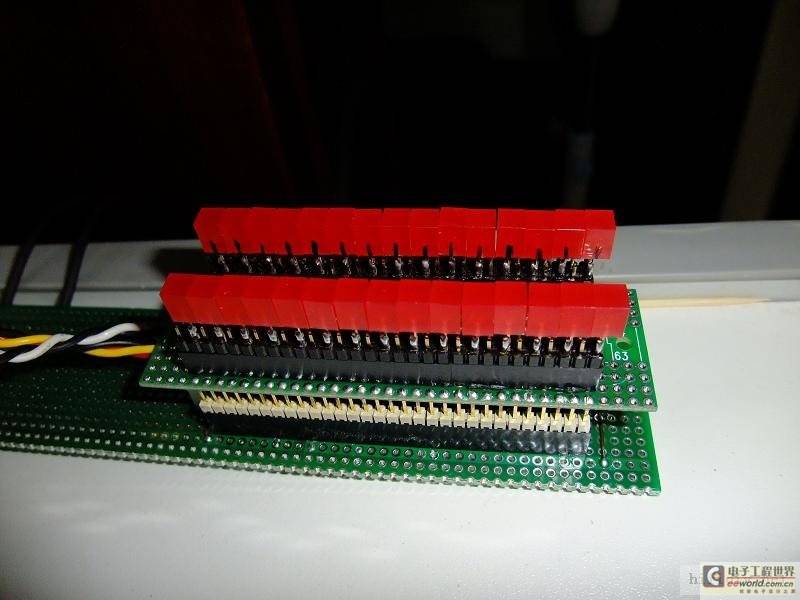

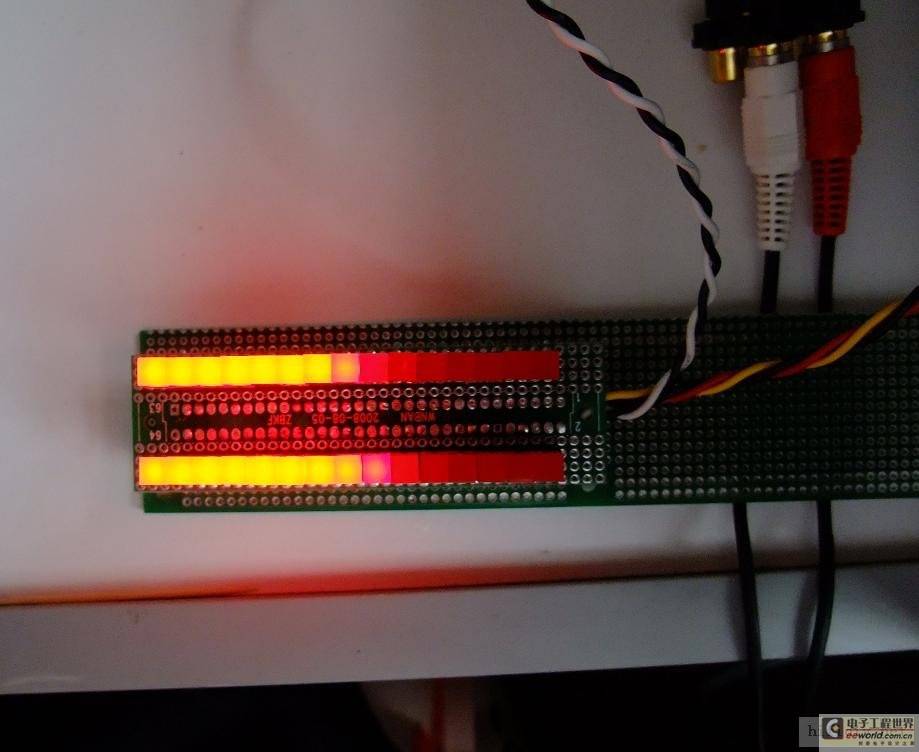

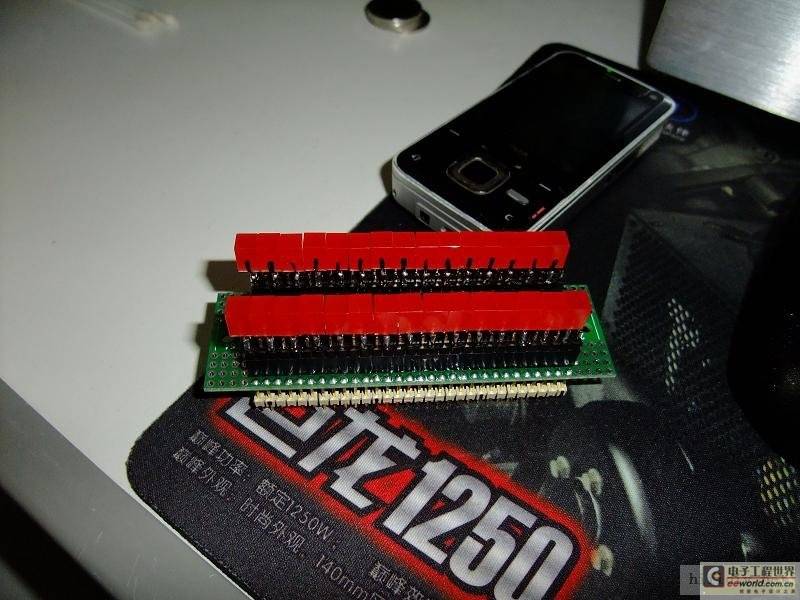

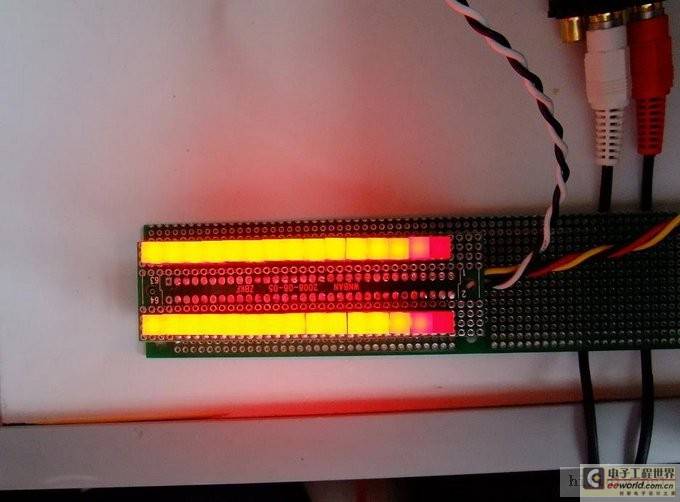

用50%的方波调试的，如果是用正弦波的话，所需电压值要高一些，效果图：

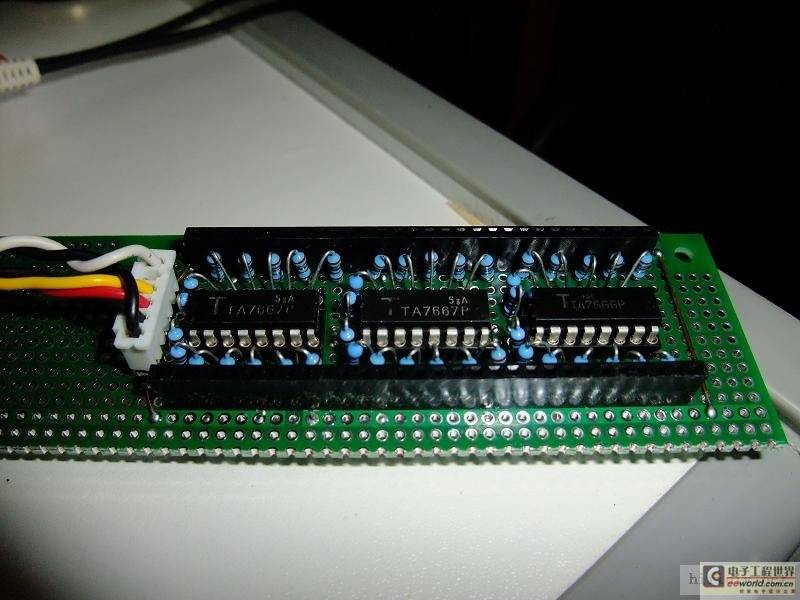

制作这个的成本不高，我用的7666和7667是在网上购购买的，用一片7666+两片7667，电路用的是官方pdf的。

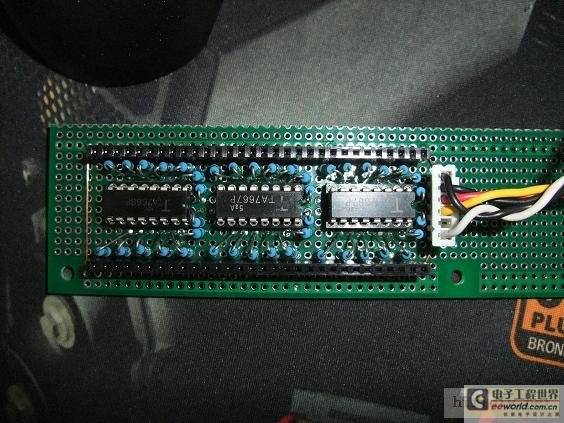

按照官方的数据，计算一下运放的输入和反馈电阻就行了，很简单，芯片都是2元一片，麻烦的是PCB，用洞洞板焊真的很麻烦！

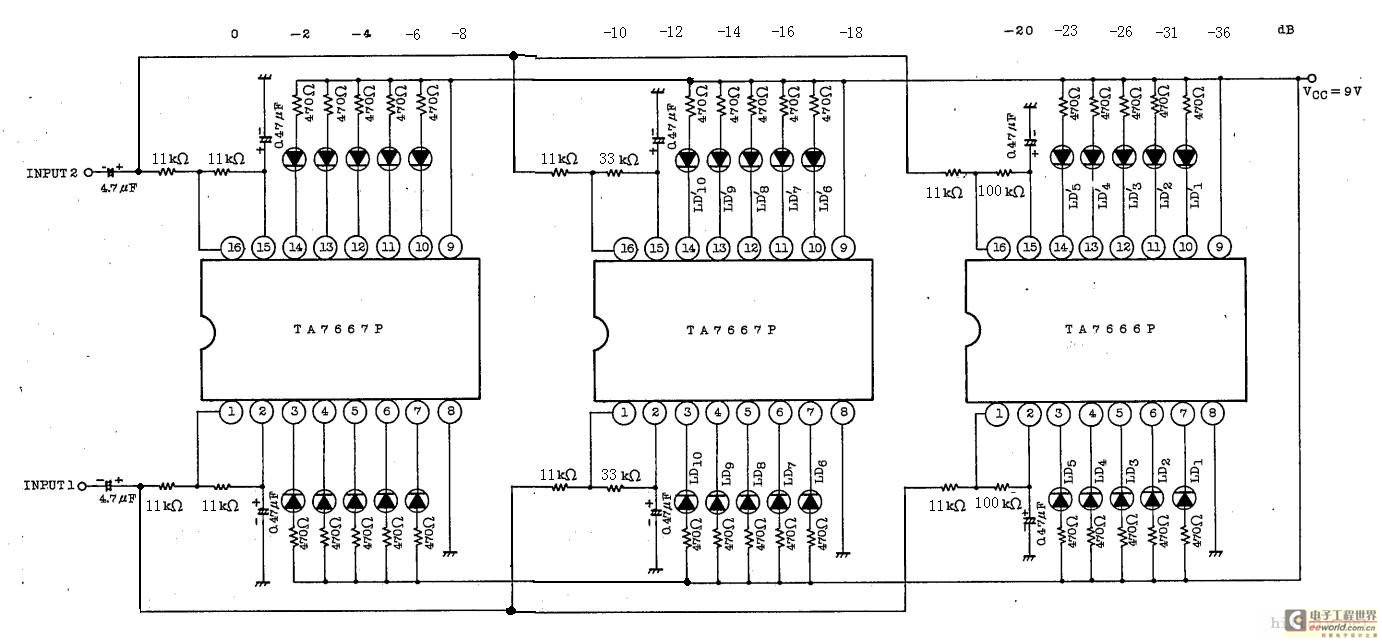

最终确定的电路：
