JUKEBOX硬盘播放器DIY

电脑上放着一堆APE和MP3，每次播放都要开机，麻烦又费电。近日收了一台NEO JUKEBOX硬盘MP3播放器，据说是全新库存的，带液晶显示屏，外观的确还蛮新，价钱相当便宜，才70来块钱，作为玩具玩玩还不错。

基本上把所有的MP3都塞进去了（2.5 IDE硬盘，支持大硬盘，但只能认FAT16、FAT32分区），至于音质，MP3也就那样，但这台机器在电路设计颇下了一番功夫，基本上听不到硬盘转动带来的本底噪音，DAC是DAC3550A。而且是多行显示带蓝屏背光的，主机有IR接收窗，可惜没有配遥控器。

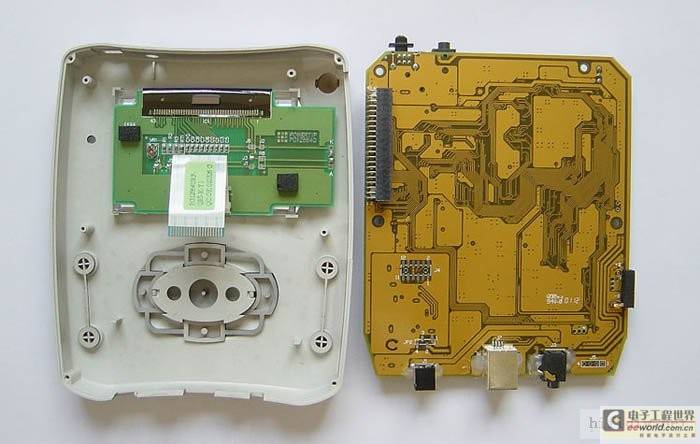

机器正面及反面：（随机配的电源，不是原厂的）

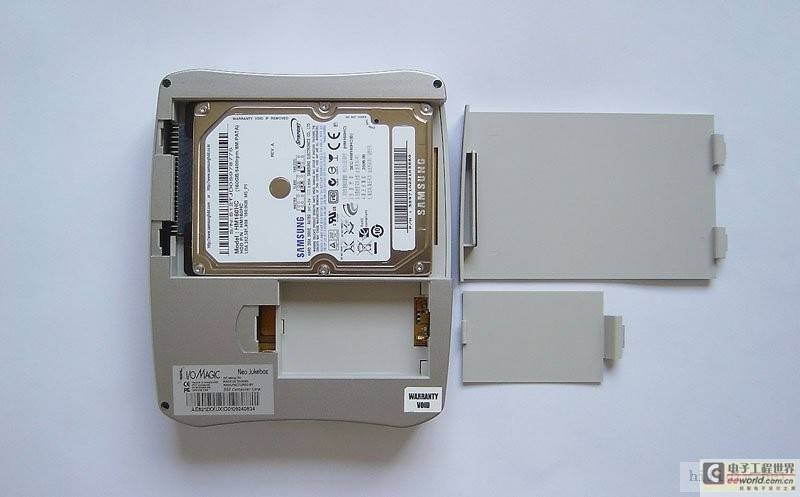

硬盘仓和电池仓（硬盘和电池都未配）：

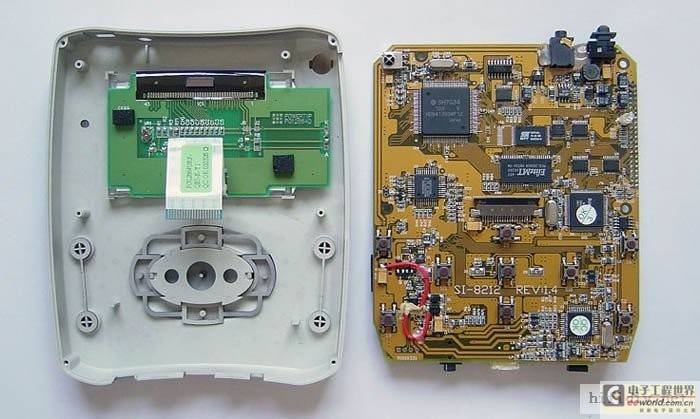

拆开来看：

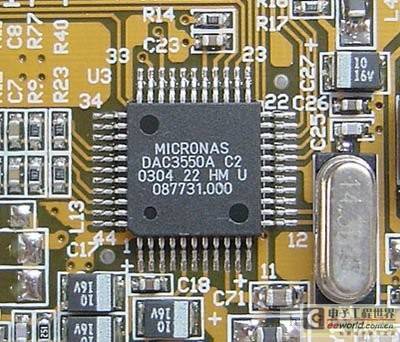

DAC：

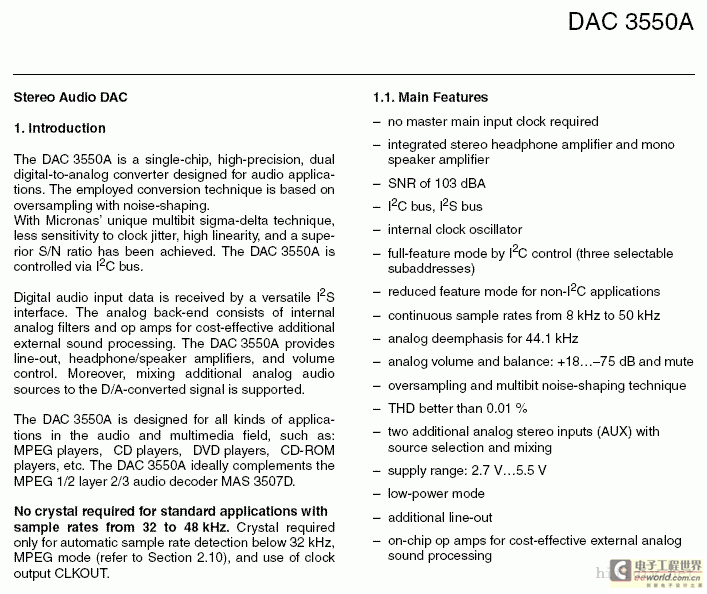

查了下资料，性能还过得去。

补充一下：硬盘可有多级目录，但最好不要有非音乐文件。目录和MP3文件可以是中文名，只是显示会变成乱码，不影响播放。电子音量，带EQ调节。机器自身有缓存RAM，所以硬盘是时转时停的，这点很合我意。[page]

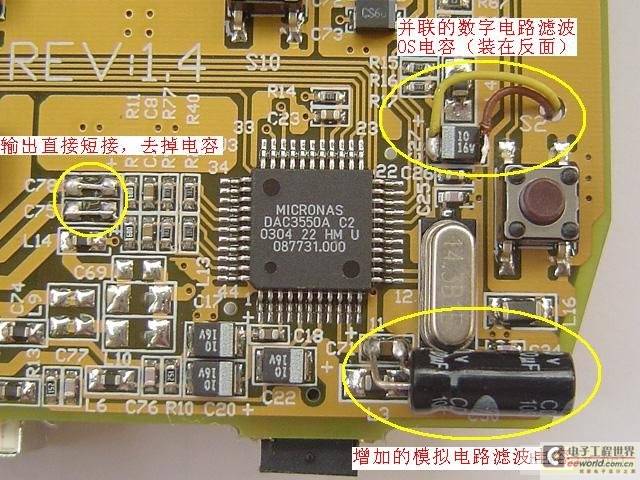

小改了一下电路： 把线路输出的钽电解短路掉，改为直流输出（功放输入已有耦合电容），然后在模拟电路、数字电路的供电端各自并联了一只滤波电容（模拟用220微法电解，数字用100微法OS电容，因体积装不下，用导线加长引脚后装于印板反面），接电试听，低音改善相当明显，变得更为扎实了！

发个中文歌曲名的显示图（将原mp3文件名改为“繁体中文名.mp3”即可）：

由于该机是USB1.1接口，用数据线连接速度太慢，我弄了一个2.5转3.5的IDE转接卡，直接把2.5硬盘接到主板上对拷mp3文件：

二阶有源滤波修改后：

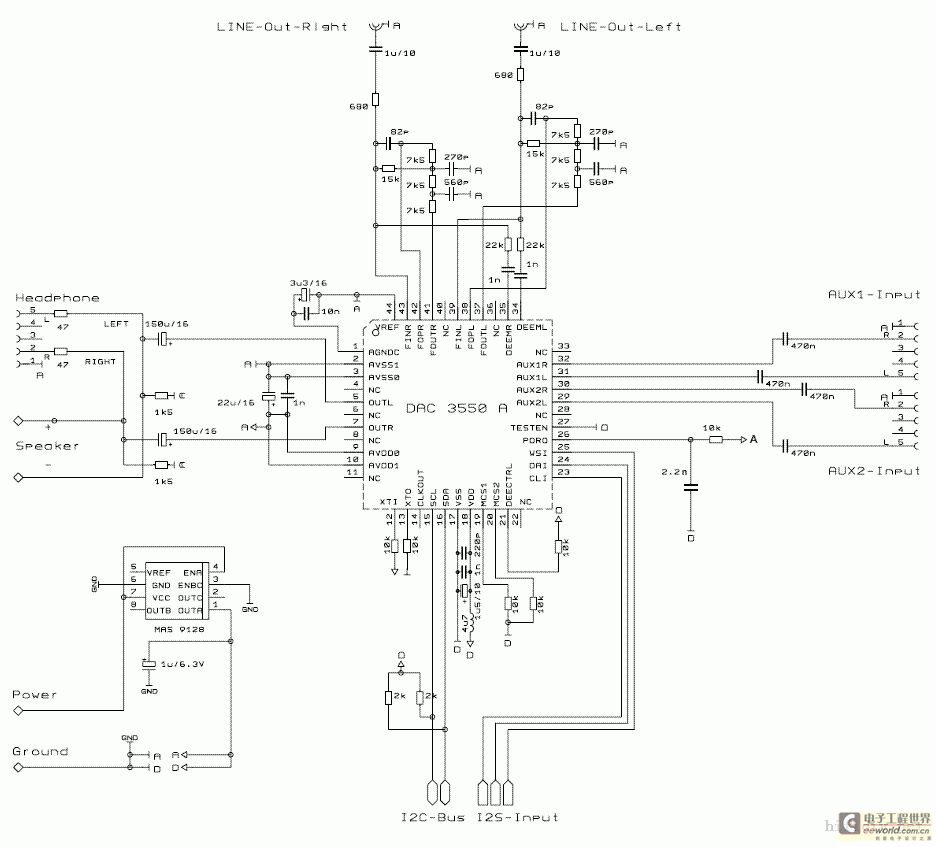

 这是照搬DAC3550 Datasheet 上的电路，如下：

图中的220PF电容是直接沿用原来板上的贴片元件（实测约203PF），不是不想取值标准一些，而是市面上居然找不到220PF的容量！

改后听感有所改善，但变化不算很明显，这个容易理解，MP3也就那样了。原机的一阶滤波器如下图，转折频率太高了：
