DIY 制作两台纯二的多合一胆机

我在做第一台胆机时，为了方便玩多种管子，机子的内部走线很多，所以比较担心噪音问题。机子做好后，才发现这个担心是多余的。

一天，胆艺轩的一位前辈大师，无意间在我朋友家听到此机后说：“我玩胆机二三十年，KT88能做出这么好的声音！我要重新认识这个管子了！”

这给了我很大鼓励，于是我便放手大胆地做了第二台、第三台。现在做的已经是第四、五台了。

在这里我要感激J版设计出这么好的线路，支持了我们这些DIYer。

我的设计思路：电牛用进口片114×70、初级用0.77直径的线、高压用0.38直径的线、5V用1.2直径的线、6.3V两组用1.12直径的线、3.15V这组电压用0.85直径的线，初级绕完加一层0.5的铜皮做屏蔽，高压绕后再加绕一层屏蔽层，再绕灯丝阻。

扼流圈5H300MA，用86片叠厚4.2CM，用0.38线绕1950圈，用0.8的电缆纸三层做空隙。浸漆后测量得5.46H。

输出牛用进口0.35片子，96×50按5夾4绕法，阻抗3.5K/4/8。（不是自绕）

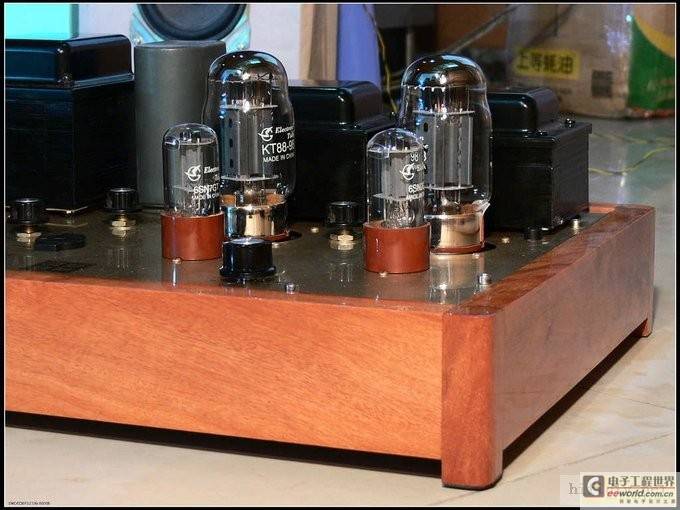

成品：（EL34，KT66，KT88）

内部图：

（机壳是用的荔枝木，请木工加工的）

[page]

这里还透露一下机器上的字迹是怎么印上去的：

1.先要设计好字和图案，用打印机打在一种叫胶膜的底纸。

（胶膜）

（打好后）

2.再用夾子工具把纸夹好，固定在面板上。

3.最后用电烫烫出来就可以了。
