我的DAC盛宴之“欧版”PCM63P-K

按照相关说明书接线设置，总算没顺利地响了。这次的制作拖拉了点，不过总算是慢工出细活，自己还算满意。

起初对PCM63的应用没多大信心，因为看过一些作品对这个芯片的23、24脚的应用有不同的设置和要求，到目前为止我也还搞不清楚具体如何使用它们，不过看了一些成功的作品和某些厂机，都没有对这两个脚做相应处理，也就心安理得的对它们不予理会了。

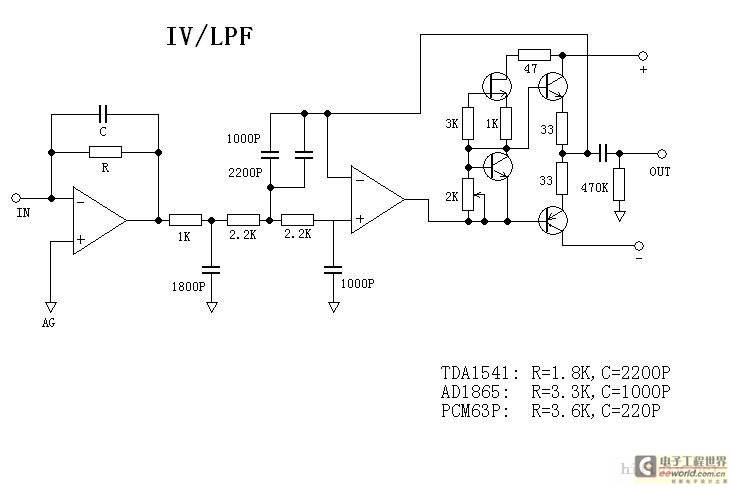

电源、IV/LPF的结构依然采用和1541的一样，这样可以方便进行对比，只是对IV数值做了些修改，保证输出频响和听感符合我的要求。

这里需要说明，如果按照PCM63手册上推荐的IV放大值，电阻是2K，0dB315kHz信号输出比一般常见的CD机输出电平（0.7v左右）低很多，通过试验，这个电阻取值3.3k时，0dB315kHz信号输出电平为0.6v多一些，可以满足要求，这样改没发现有什么不妥。

有些人认为PCM63的低音有些瘦，其实并不见得。在调整我的AD1865时，发现与IV电阻并联的电容数值对低音的听感有影响（测试频响影响细微），在这个PCM63的板上，参考手册和其它DX作品，一般取值在0~200p，起初我安装的是100p，试验听感低音确实有些瘦，相继做了一些修改，如更换电容、调整LPF输出电流，低音方面带来的改变很少，把IV电容改到560p~100p的时候得到了我想要的结果，对PCM63有这种不满的朋友可以试试更改这个电容。

上图来看看吧！

（HDCD解码中....）

[page]

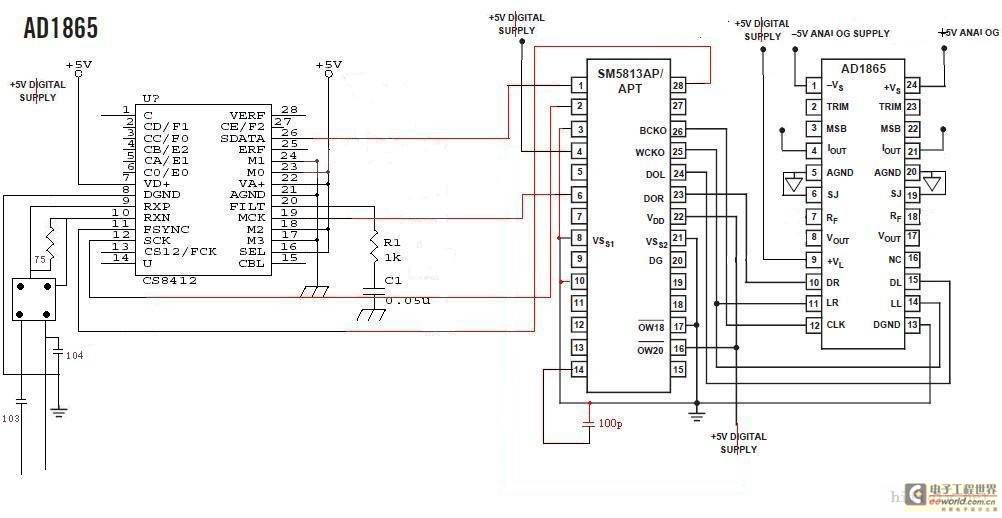

再来看看几张电路图：这几个是我做的板的实际电路，相关设置已经验证，可以正常工作。

这次一共做了两块板，除了上面介绍的，还有就是下面的一块，安装的是不同的电容，专门为了对比不同电容的不同声音。

还做了这个PCM1702的插件，在同一个系统上对比PCM63和PCM1702，结果，1702很令人失望，差距很远。

补充一下关于测试，因为使用的电脑不是很高级，而且对于用声卡测试的结果不是很有信心，所以我只用0dB的多点信号CD播放，同轴输出到DAC，毫伏表做了粗略的放音频响测试，这几个板子的测试情况还算可以，20~16kHZ基本保持平直，20k有微小跌落。

至于失真和噪音的指标，没有其他专业测试设备，只能用耳朵收货了。
