制作8片分时并联DAC

08年底的时候，自己设计了8并联的DAC(帖子见:http://bbs.hifidiy.net/viewthrea ... highlight=%2Bcdream)，但总感有很多地方需要改进改良，于是构思着要把这个改良成整机。
经过一年多的酝酿和实验，在画PCB成斗鸡眼后，想程序到噩梦差点醒不来后，等板子变压器到肠子烂后，发现板子BUG狂踢自己脑袋后，血祭机箱开孔后，改良了原先的并联架构，重写了并联驱动，将左右声道独立输出，用了均衡性比较好的低通电路，加入了单片机控制器整个系统.....

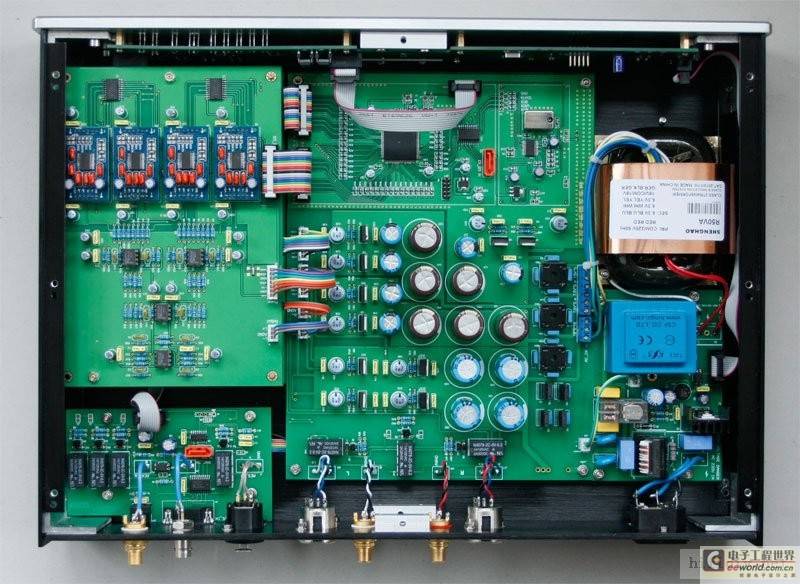

终于......得以瞧见她的靓影，我的改良8片分时并联DAC（整个板图：基本架构是WM8805(数字接收)+CPLD(数据处理)+WM8740x8(数模转换)+单片机控制）

后视图：这个角度可以看到所有板子

输入信号有BNC 光纤 COAX，I2S，平衡；输出信号 平衡 单端；

前视图：

（开关软启动，手动选择信号，输出静音控制，并联模式，平衡/单端输出控制，因为引入的单片机控制系统，可以方便的做到了自动）[page]

侦测输入信号（长按信号线选择按键，即可自动进入侦测信号模式），自动保存当前设置，开机延迟启动等。
数据处理部分：

单片机控制部分：

为了尽量减少单片机控制系统对DAC的噪音干扰，单片机和DAC部分的控制连接全部用光耦耦合：

DAC部分：
左右声道独立板子，一个DAC含两个声道的信号，经过数字处理后，让它都只输出一个声道的数据，然后将两个输出信号并联，即一个DAC芯片就是一个2并联，共有4个DAC，就是8并联，时序也是8分时架构，一个DAC输出后，1号DAC工作，接着3号DAC工作，最后4号DAC，完成8分时序。

两个DAC板子：

电源软启动模组，把电源滤波也做进去了

完成图：

机器的声音比之前做的8分时声音明显改善，因为左右声道的分离度很好，声音的立体感很强，改良后的模拟运算部分和低通部分后，之前做的8并声音偏硬的问题得到较好的改善，现在听来，声音保持了8并联声音密度大、细节多、速度快的特点，又不乏弹性，继续煲一段时间，应该还会好一些。
