CNC｜从资深工程师那学来的防误操作功能，必看！

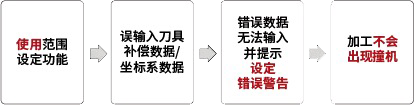

在日常操作机床过程中，经常有用户误操作刀具补偿数据、坐标系数据导致机床加工出现撞机，为了避免用户误操作导致机床撞机，三菱电机数控系统推出新功能“范围设定”，设定刀具补偿数据范围以及坐标系数据范围，有效防止用户误操作刀具补偿数据和坐标系数据导致撞机现象 ，应用场景如下图所示。

范围设定功能介绍！

范围设定功能，可以将刀具补偿数据和坐标系输入的数据限制在某个数据范围以内，如果输入的数据不在限制的数据范围以内，则无法输入刀具补偿数据和坐标系数据，可以通过此功能保护刀具补偿量和工件坐标系数据不被误修改。

设定方法介绍！

1.刀具长度补偿范围设定

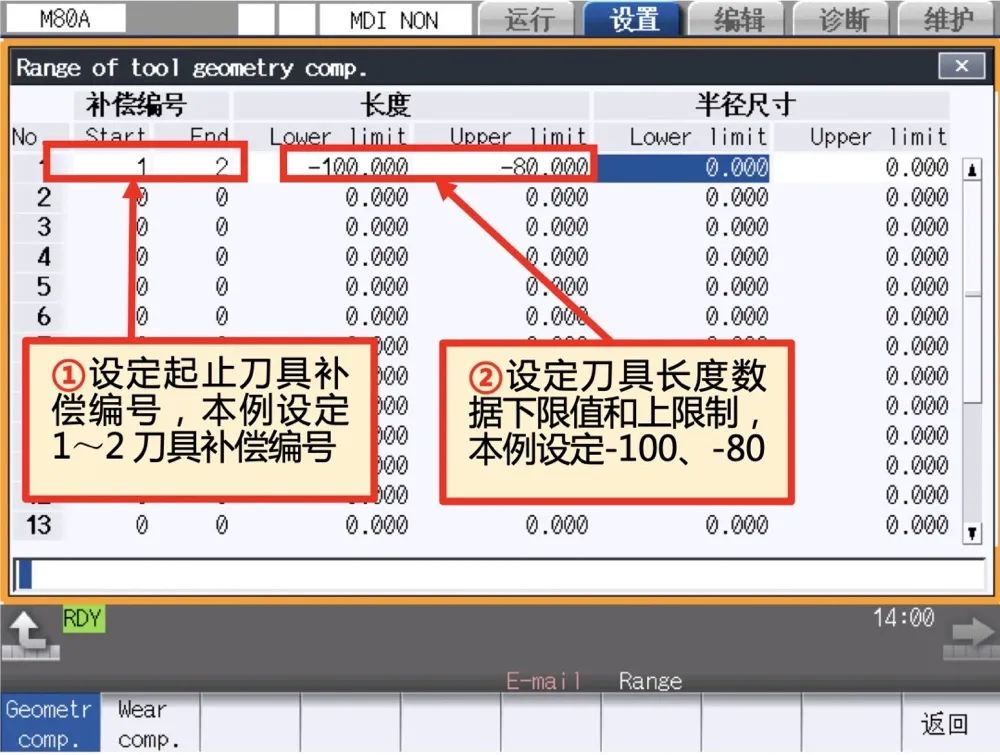

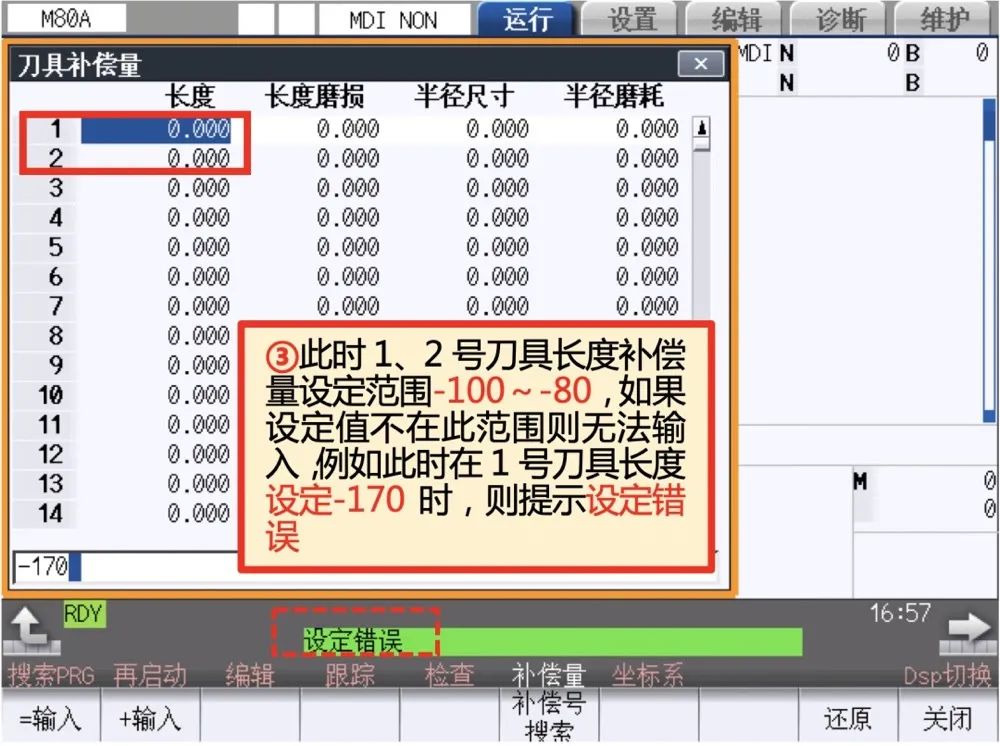

【设置】→【Range】，进入【补偿量】界面，设定刀具补偿量范围。设定方法如下图所示。

2.坐标系范围设定

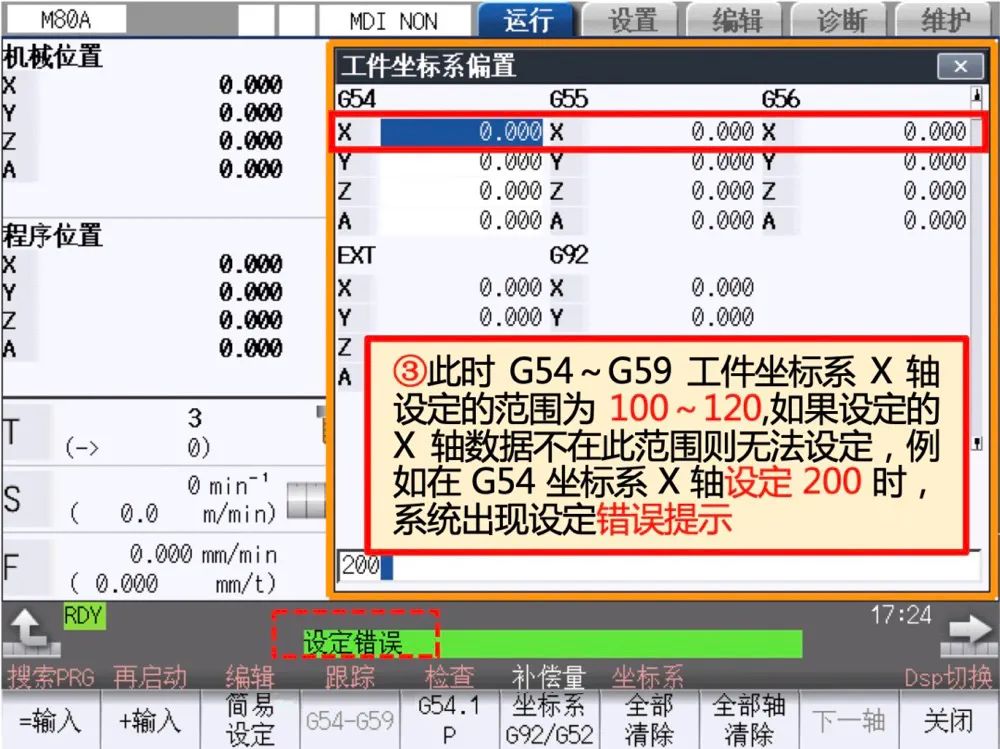

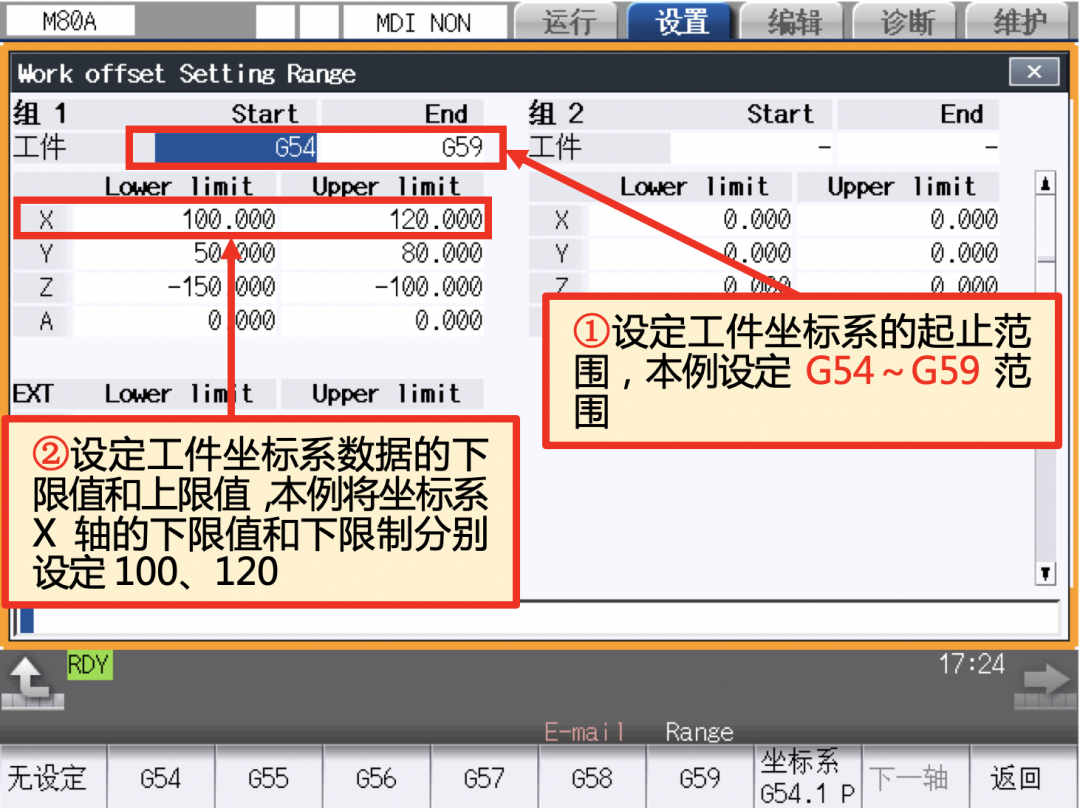

【设置】→【Range】，进入【坐标系】界面设定坐标系范围，设定方法如下图所示。

注意！

1.该功能需要系统版本在E4以上，才可使用。

2.刀具半径补偿范围设定、刀具磨耗补偿范围设定请参照刀具长度补偿范围设定方式进行设定。

3.如有疑问，请联系三菱电机技术人员。
