采用专利控制技术的多路输出LED驱动器能够消除PWM可闻噪音

用于小尺寸LCD背光的LED驱动器ALT80600采用了Allegro的创新专利技术Pre-Emptive Boost（PEB）控制，采用小型4x4封装，可实现超高的真正PWM调光对比度，同时能够消除通常可闻噪音。

ALT80600

技术优势

ALT80600采用的PEB控制技术大大降低了Vout纹波，消除了常见的PWM调光过程中陶瓷输出电容产生的可闻噪音，同时只需要较小的输出电容。系统仅使用200Hz的PWM调光即可实现15,000：1的LED亮度对比度。如果采用PWM和模拟调光组合，则能够实现150,000：1的更高对比度。

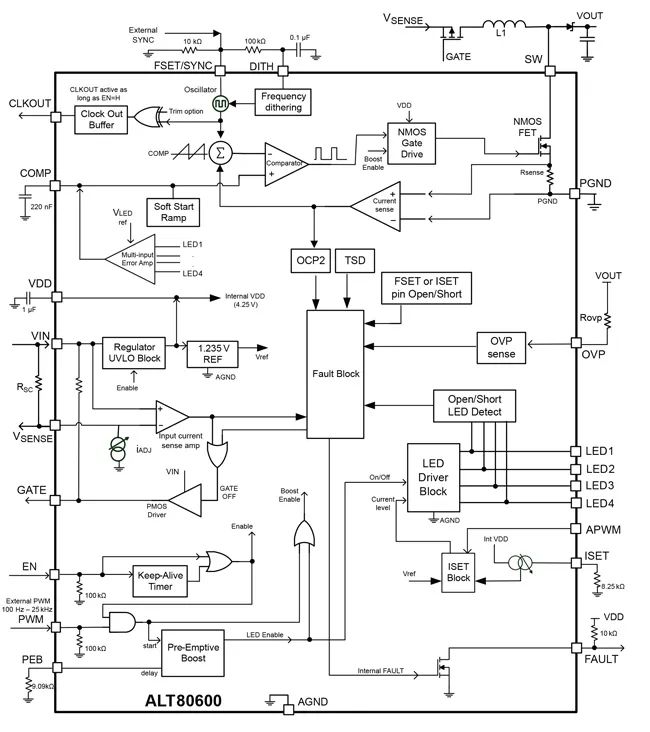

ALT80600功能框图

ALT80600集成有开关转换器及其MOS管，和四个恒流源，同时可配置为升压或SEPIC拓扑架构，以满足各种不同应用需求。开关转换器专门针对降低电磁干扰而设计，包括可编程开关频率，可控开关斜率以及可编程抖频等功能。此外，时钟输出引脚允许其他开关转换器与ALT80600开关频率同步，以提高整个系统的抗电磁干扰性能。

ALT80600器件适用于各种类型的汽车背光应用，其中包括音/视频系统、仪表板和平视显示器（HUD）等。这些器件采用单电源供电，具有4.5V～40V的宽输入电压范围。一旦启动之后，器件可以在低至3.9V电压下继续工作，因而能够承受汽车系统中的停止/启动、冷启动、双电池和负载突降等工况。

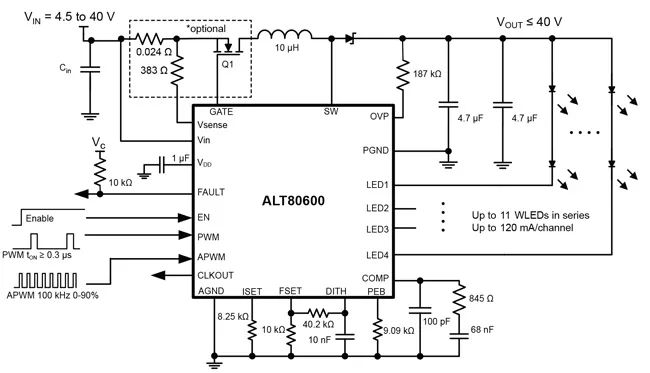

ALT80600典型应用

ALT80600关键特性

• 通过 AEC-Q100 汽车电子测试标准的认证

• 4.5～40V 宽输入电压范围，可满足启动/关闭、冷启动和负载突降等要求

• LED 灌电流和升压转换器与内部功率 MOSFET 完全整合

• 以 Boost 或 SEPIC 模式运行，可实现灵活输出

• 能够以 4 个并联LED串模式驱动多达 11 个串联白光 LED，每串可达 120mA（VF = 3.3Vmax）

• 可编程升压开关频率或外部同步（200kHz ～ 2.3MHz）

• 内部开关频率时钟输出功能

• 可调升压频率抖动，能够降低EMI

• 高级控制可将 PWM 开启时间降至 0.3μs，并避免 MLCC 可闻噪声

• LED 对比度：15000:1（200Hz，仅使用 PWM 调光），150000:1（将 PWM 和模拟调光结合在一起使用）

• 甚至在 PWM 占空比最低情况下仍具有出色输入电压瞬态响应

• 适用于可选 PMOS 输入断开开关的栅极驱动器

• 广泛的保护功能：升压开关、电感器或输出电容器短路保护，FSET 或 ISET 电阻器短路保护，LED 引脚和 LED 串开路或短路保护，开路升压肖特基二极管保护，以及过温保护

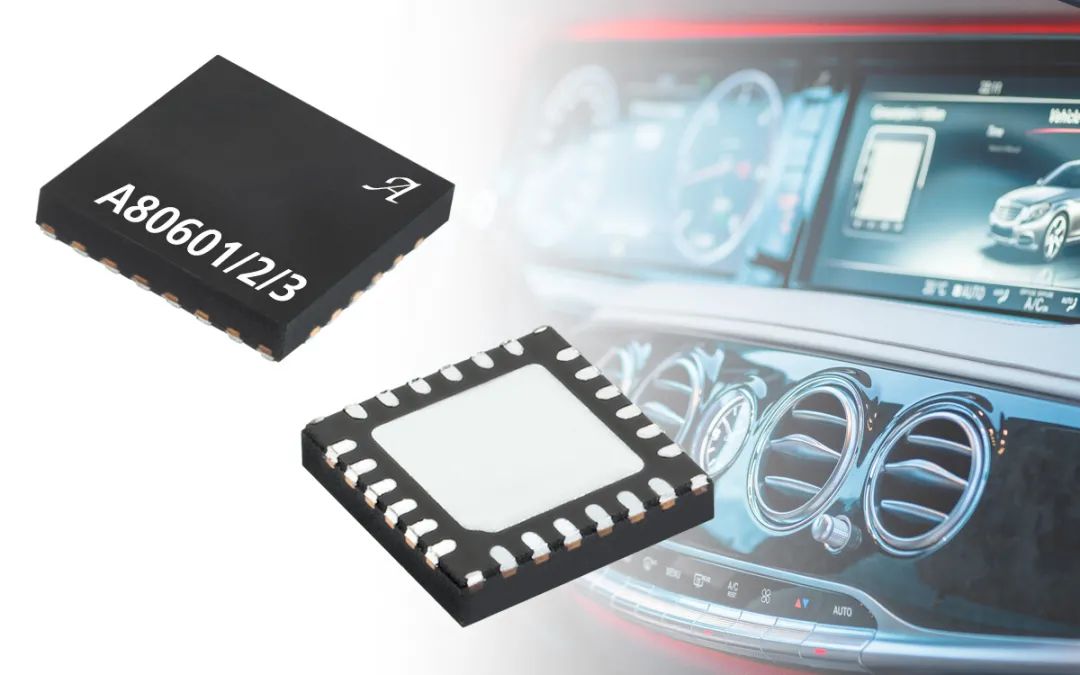

ALT80600属于A8060x系列的一员，该系列器件都可提供汽车级应用所需要的大量安全和保护功能，因此具有非常高的可靠性。A8060x系列中的ALT80600和A80603可驱动四个LED串，每个LED串电流最高可达120mA，因而总电流高达480mA。A80601和A80602可提供高达840mA的总电流，分别可驱动4个或6个LED串。

该LED驱动器系列能够有效解决客户在可闻噪音方面的关切，减小了器件的尺寸，并且无需模拟调节即可提供出色的PMW调光比，并消除了陶瓷电容发出的可闻噪音，非常适合汽车等应用。
