DRV5825P是具有智能 I/V 保护的 4.5V 至 26.4V、7.5A 立体声、15A 单声道、数字输入压电式驱动器

产品详细信息

描述：

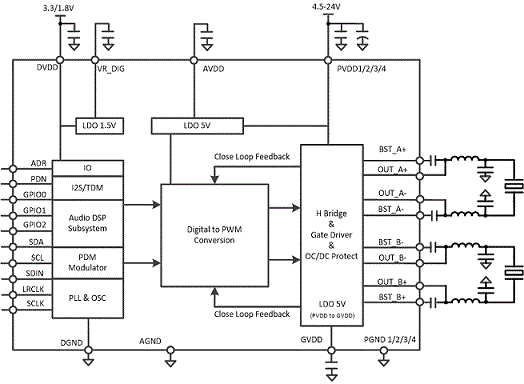

DRV5825P是一款高性能的立体声闭环 D 类扬声器驱动器，具有集成的AD5232BRUZ50音频处理器和高达 96kHz的架构。

强大的音频 DSP 内核支持高级音频处理。集成的 SRC（采样率转换器）可检测到输入采样率变化，然后自动转换为 DSP 正在运行的目标采样率以避免任何音频失真。这些处理流支持：2×15 个 BQ、基于压电式扬声器阻抗和 LC 滤波器模型的自适应 I/V 限制器、全频带 AGL（自动增益限制器）、THD 管理器（斩波器）。

特性：

●灵活的音频 I/O：

—支持 32、44.1、48、88.2、96kHz 采样率

—用于音频监控或回声消除的 I2S、LJ、RJ、TDM 和 SDOUT

—支持三线制数字音频接口（无需 MCLK）

●高电压、大电流压电式驱动器

—48VPP

—立体声 2.0 模式：2 × 7.5A

—1.0 模式：1 × 15A

●自适应 I/V 限制器

—可调节限流阈值

—基于阻抗和频率的电流限制器

—在触发限制器之前无增益衰减

—无需外部功率电阻器

●优异的音频性能：

—Vout = 2Vrms、1kHz、PVDD = 12V 条件下，THD+N ≤ 0.03%

—SNR ≥ 110dB（A 加权），ICN ≤ 45 μVRMS

●高级处理特性

—SRC（采样率转换器）、直流阻断

—输入混合器、输出交叉开关、电平计

—2 × 15 个 BQ、2 个后处理 BQ、斩波器

—自适应 I/V 限制器、全频带 AGL

●灵活的电源配置

—PVDD：4.5V 至 26.4V

—DVDD 和 I/O：1.8V 或 3.3V

●出色的集成式自保护功能：

—过流错误 (OCE)

—逐周期电流限制

—过热警告 (OTW)

—过热错误 (OTE)

—欠压/过压锁定 (UVLO/OVLO)

●可轻松进行系统集成

—I2C 软件控制

—解决方案尺寸更小

◆小型 5 x 5mm 封装

◆无需外部功率电阻器

◆大多数应用都不需要体积较大的电解电容器或大型电感器

参数：

模拟电源 (Min) (V)：4.5

模拟电源 (Max) (V) ：26.4

扬声器通道（最大）：立体声

音频输入类型：数字输入

关断电流 (ISD) (uA)： 7.4

Iq (典型值) (mA)： 17.5

工作温度范围 (C)： -25 至 85
