【IC干货】一文看懂蜂鸣器及其型号

我们使用电脑时，有时候电脑里会发出一种低沉的提示音或警示音，其实不光是电脑，还有很多电子设备也会发出这种声音，那么这种声音是由电脑等电子设备的哪一个部分发出来的呢？

这种声音其实是由一种叫做蜂鸣器的电子小部件发出的，蜂鸣器的小电子零部件虽然个头很小，但在各种电子产品中的应用却十分的广泛，一般的电子产品都会用到它。那么，什么是蜂鸣器呢？它有哪些种类呢？蜂鸣器又有哪些型号呢？…

下面就一起了解一下蜂鸣器及其型号吧。

1

  关于蜂鸣器

所谓的蜂鸣器其实是一种可以发出声响的电子发声器件，它采取的是一体化的结构，通过向这种电子发声器件中输入直流电压，该发声器件就可以独立发出声响。

蜂鸣器这种电子发生器在很多电子设备中都有用到，例如，计算机、打印机、报警器、复印机、汽车电子设备、电子玩具等。在电子设备复杂的电路中，蜂鸣器一般是用字母“H”或“HA”表示，在一般的电子设备的电路图中我们就可以看到这种符号。

2

  发声原理

有源自激型蜂鸣器的工作发声原理是：直流电源输入经过振荡系统的放大取样电路在谐振装置作用下产生声音信号，有源自激型蜂鸣器的工作发声原理图如下：

无源他激型蜂鸣器的工作发声原理是：方波信号输入谐振装置转换为声音信号输出，无源他激型蜂鸣器的工作发声原理图如下：

3

  蜂鸣器的分类

常用的蜂鸣器包括压电式蜂鸣器和电磁式蜂鸣器两大类，它们的结构和工作原理是各不不同。

电磁式蜂鸣器和压电式蜂鸣器在结构上的主要区别是线圈和压电陶瓷。电磁式蜂鸣器因为线圈的存在，在线圈通断瞬间会产生尖峰，这会影响音质效果；而压电式蜂鸣器没有线圈，所以也不会存在尖峰脉冲的影响。另外，压电式蜂鸣器的声音分贝与电压成正比，而且电压等级一般高于电磁式蜂鸣器。

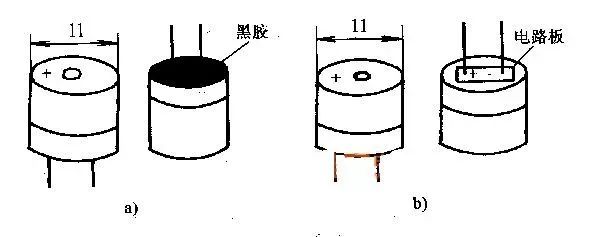

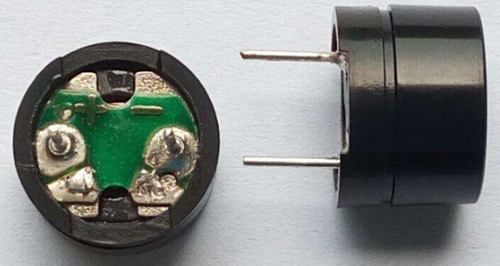

根据蜂鸣器工作的方式的不同还可以将其分为有源蜂鸣器和无源蜂鸣器两大类，它们在外观和构成两个方面都有明显的区别。

有源蜂鸣器和无源蜂鸣器的差别主要差别为：

1、有源蜂鸣器和无源蜂鸣器的根本区别是产品对输入信号的要求不一样。

2、有源蜂鸣器工作的理想信号是直流电，通常标示为VDC、VDD等。因为蜂鸣器内部有一简单的振荡电路，能将恒定的直流电转化成一定频率的脉冲信号，从面实出磁场交变，带动钼片振动发音。

3、但是在某些有源蜂鸣器在特定的交流信号下也可以工作，只是对交流信号的电压和频率要求很高，此种工作方式一般不采用。

4、而无源蜂鸣器没有内部驱动电路，有些公司和工厂称为讯响器，国标中称为声响器。无源蜂鸣器工作的理想信号方波。如果给预直流信号蜂鸣器是不响应的，因为磁路恒定，钼片不能振动发音。

4

  典型的蜂鸣器驱动电路

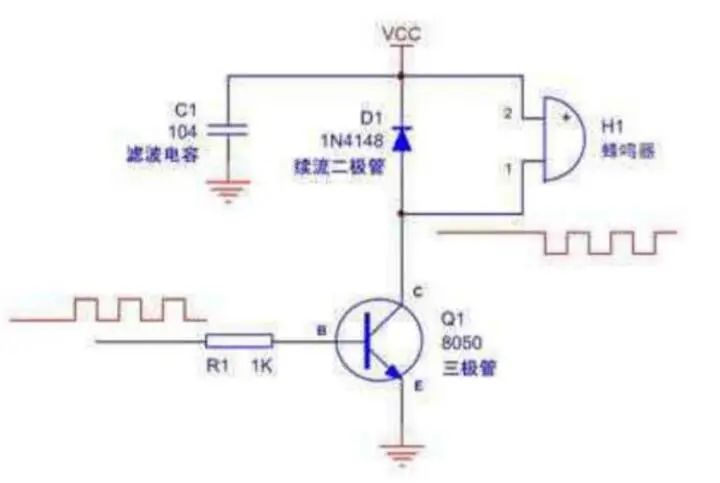

典型的蜂鸣器驱动电路，蜂鸣器驱动电路一般包含：一个三极管、一个蜂鸣器、一个续流二极管、一个滤波电容。

1、蜂鸣器：发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式（直流方波）等。这些都需要根据需要进行选择。

2、续流二极管：蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏三极管，并干扰整个电路系统的其他部分。

3、滤波电容：作用是滤波，滤除蜂鸣器电流对其他部分的影响，也可以改善电源的交流阻抗，如果可能，最好是再并联一个220uF的电解电容。

4、三极管：起开关作用，其基极的高电平使三极管饱和导通，使蜂鸣器发声;而基极低电平则使三极管关闭，蜂鸣器停止发声。

5

  蜂鸣器的型号

作为电子设备的一体化电子讯响器，也是一种相对比较独立的电子元件之一，因此，其生产的产品也是有相应的型号的，而且不同种类和用途的蜂鸣器的型号也是不同的。

蜂鸣器的型号一般代表的是蜂鸣器的尺寸和工作电压，其中蜂鸣器的尺寸往往用直径和高度来表示，而工作电压一般用多少V来表示。常用的蜂鸣器的工作电压有1.5V、3V、5V、24V和220V，而尺寸则有很多种，例如，有12085蜂鸣器、12095蜂鸣器等，其中12代表直径是12mm，而85和95分别代表高度是85mm、95mm。

以上就是蜂鸣器及其型号的相关知识，希望能让大家对其有个初步的了解。不同电子设备使用的蜂鸣器的种类和型号是不同的，我们只有先学会认识蜂鸣器及其型号，才能更好的运用它们。此外，一般的蜂鸣器生产厂家都可根据客户需求而生产不同尺寸的蜂鸣器。
