PCIM展台预览 | 高性能CIPOS™ Maxi 1200V IPM， 适用于高达3.0kW的工业驱动器和HVAC

英飞凌将在PCIM 展会上展出采用转模封装的1200 V 15 A集成功率模块IPM及其MADK 评估板。

CIPOS™ Maxi IPM IM818-LCC是现有IM818系列的新产品，集成了优化的6通道1200V SOI栅驱动程序和6个TRENCHSTOP™ IGBT，以提高系统可靠性，优化PCB尺寸和系统成本。IM818-LCC在功率密度水平上开辟了新天地。它提供了1200V 15A高达3.0kW的额定功率。

该IPM封装为DIP 36x23D。这使得它成为最小的1200V IPM封装，在同类产品中具有最高的功率密度和最佳性能。IM818系列提供功能齐全、结构紧凑、热传导良好的逆变器解决方案。它特别适用于低功率电机驱动的应用，如风扇，泵和室外风机，供暖，通风，空调。

IM818系列提供了一个隔离的双列直插转模封装，具有优异的热性能和电气隔离。它满足电磁干扰要求和过载保护的苛刻设计。IM818系列集成了坚固耐用的6通道SOI栅极驱动器，提供了内置的死区时间，以防止瞬变损坏。

它具有所有通道欠压锁定和过电流关机保护功能。凭借其多功能引脚，这款IPM可针对不同用途提供了很高的设计灵活性。除了保护功能，IPM配备了一个独立的UL认证的温度热敏电阻。发射极引脚可用于所有相的电流监测，从而使应用系统易于控制。

更大功率应用，可以选用碳化硅版本IM828。

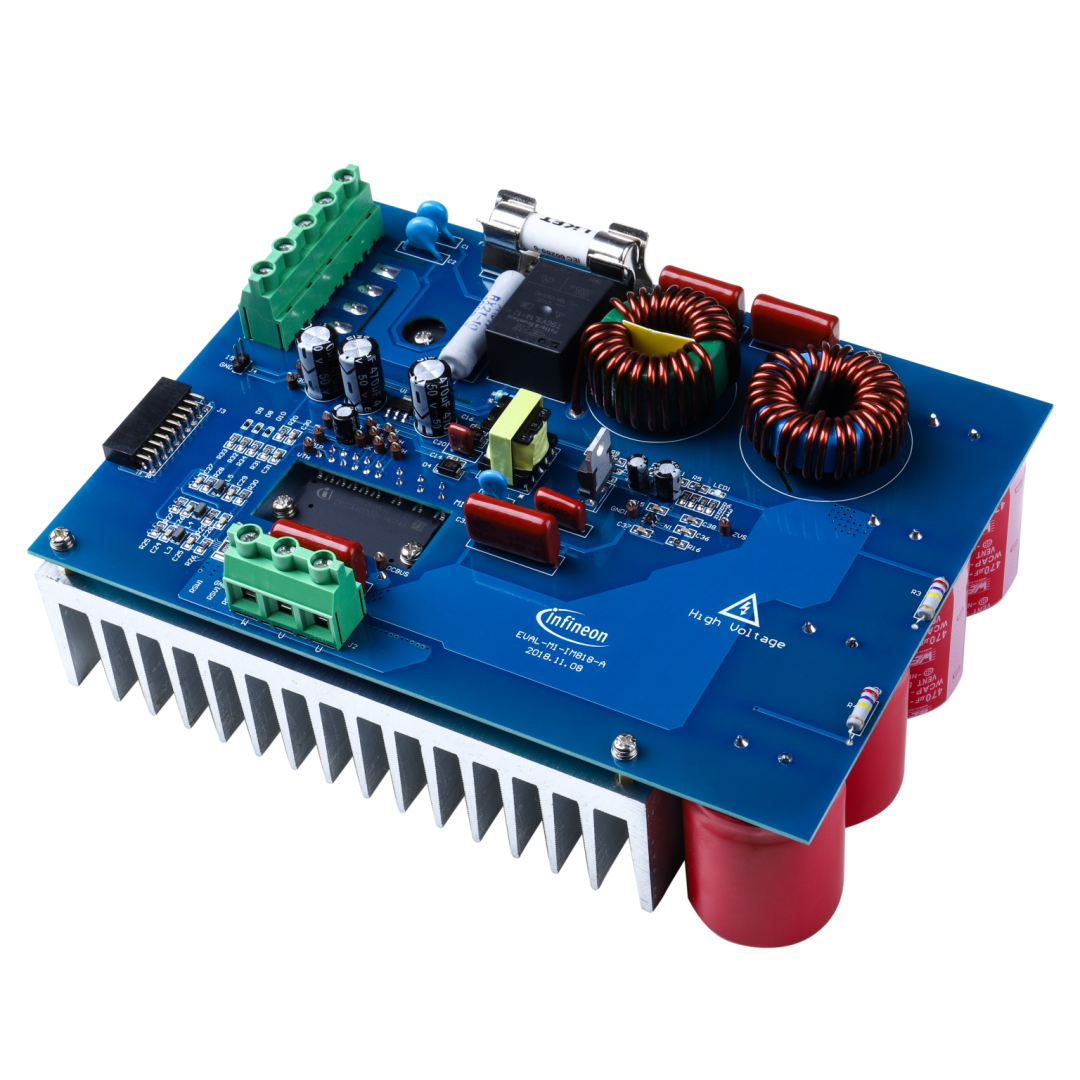

EVAL-M1-IM818-A评估板

用于演示IM818系列IGBT IPM特性的3千瓦电机驱动，主要功能：

• 输入电压：380 VAC

• 最大~3.0kW电机功率输出

• 输出电流：2.35Arms (default)

• EMI滤波器

• 默认配置单相分流电流传感

• 辅助电源采用15V、3.3V

• 过电流保护

• 过热保护

• 直流母线电压检测

• 热敏电阻

• 故障诊断输出

• 与标准示波器探针兼容的测量测试点

• PCB为195mm×140mm，1盎司铜箔PCB双面板

• RoHS
