单片机的欠压复位，如何保护你的系统？

单片机的“电量不足”是电源电压不足或暂时降低，低于可靠运行所需的水平。许多单片机具有保护电路，该电路可检测电源电压何时低于此水平，并将设备置于复位状态，以确保在电源恢复时正确启动。

此操作也称为“欠压复位”，英文缩写为“BOR”。类似的功能称为低电压检测（LVD），它更复杂，增加了对多个电压电平的检测，可以在触发复位之前产生中断。

BOR通常由控制寄存器中的某个位使能，当BOR引起复位时，状态位会置1。该状态位在复位后仍然有效，并允许程序检测到问题并执行其他恢复或记录事件。

如果BOR被禁用，一般情况下，其表现为电源电压稳定性下降。

至于原因，可能是电源老化或电池放电。

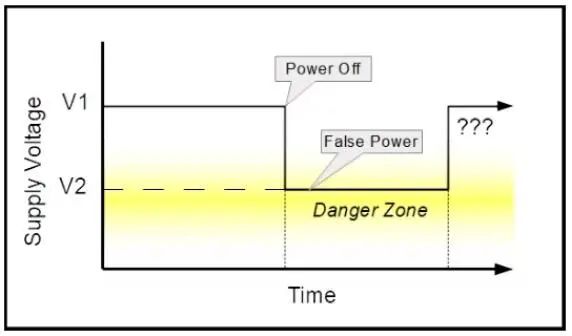

如上图所示，V1是正常电源电压。V2是微控制器可能无法可靠运行的电压，V3显示为操作完全停止的点。

在V2和V3之间是一个“危险区域”，在该区域可能发生错误并且操作不可靠。当电源进出危险区域时，该设备可以正常工作数年，然后损坏，出现故障。

BOR级别设置为高于V2，并通过复位设备来代替危险区域。重置不太可靠，但总比不确定好。

接下来，介绍一种情况，其中电源正常运行，但使用BOR解决了另一个问题。

当电源关闭时，电压不会一直下降。相反，其他电源将电源电压保持在危险区域。这种电压的另外一种叫法是“虚假电量”。

目前，没有BOR可以检测到这种情况并引起复位。再次打开电源时，设备可能无法正常上电，因为可能不会触发上电复位电路。由于电源电压低于最小值并且没有复位，因此后续操作不确定。

比如某单片机电源范围为+4.0V至+5.5V。模块内部的工作电压（V1）是+5V。而单片机（V2）上的虚假电量电压为+1.5V。

还有其他两种情况，“RAM数据保持电压（VDR）”为+1.5V，“典型值”。“VDD启动电压”（VPOR）以确保内部上电复位为0V，“典型值”。将所有这些情况加在一起可以告诉我们，该设备处于危险区域之内。由于电压远高于此电压，因此无法预期上电复位（VPOR）。此外，由于虚假电量处于RAM保持电压下，因此也无法预期的欠压会使设备保持活动状态（VDR）。谁知道设备的其余部分在做什么？

为什么打开BOR可以解决此问题？如果欠压复位触发规范（VBOR）的范围是+3.7V至+4.35V，典型值为+4.0V。虚假电量电平远低于BOR的触发电压，就会触发欠压复位，解决不确定性问题。
