TDK扩展耦合电感器产品组合

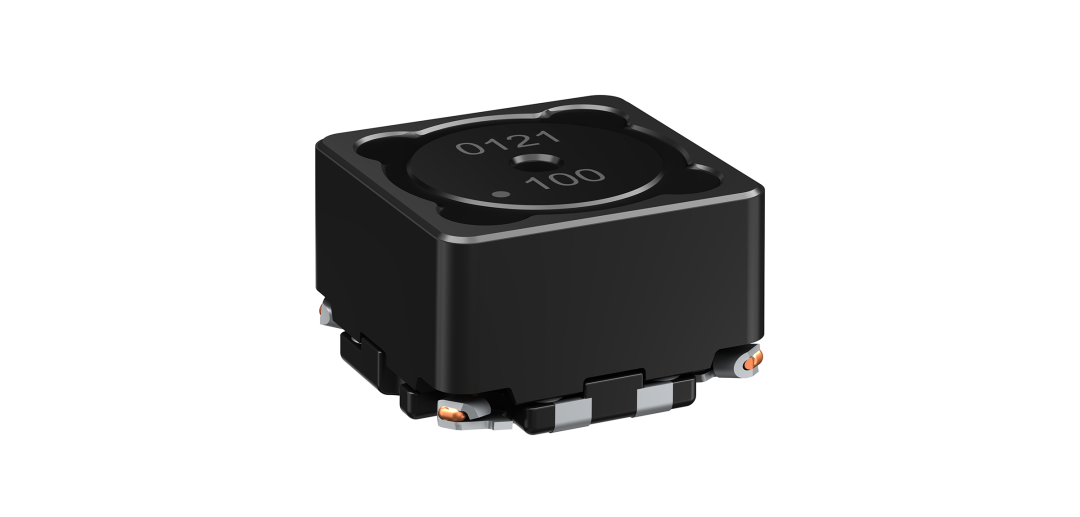

TDK推出新的爱普科斯 (EPCOS) B82472D6*系列耦合电感器，扩展了耦合电感产品组合。新系列包括9个产品，电感范围为2 x 2.2 µH 至 2 x 47 µH，最大额定电流从1.1 A 至 4.3 A。其中，兼容RoHS指令的扼流圈获得 AEC-Q200 认证，并具有高达7.95 A的大饱和电流；而磁屏蔽电感器的尺寸仅为 7.3 x 7.3 x 4.8 mm，适用于 -55 °C 至 +150 °C 的宽温度范围。电感的耦合系数从97% 至99%，具体视型号而定。

这些元件结构紧凑，坚固耐用，经实践检验且应用广泛：用于各种非隔离的 DC/DC 转换器拓扑，如 SEPIC、Cuk 和 Zeta；用作反激式和多输出降压拓扑中的变压器。后者应用中，耦合电感器用于提供次级输出电压。此外，这些元件两个绕组之间的绝缘电压>500 V，可用作电源线中的共模扼流圈。

主要应用

• DC/DC 转换器，如 SEPIC、Cuk 或 Zeta

• 反激式转换器

• 多输出降压转换器

• 电源线中的共模扼流圈




主要特点和优势

• 大饱和电流：高达 7.95 A

• 紧凑尺寸：仅 7.3 x 7.3 x 4.8 mm

• 宽温度范围：-55 °C 至 +150 °C

• 超高耦合系数：最高达 99%
