电压跟随器秘笈(六)，电压跟随器作用最全解析

对于电压跟随器，想必很多朋友较为熟悉，但你对电压跟随器真的了解吗?如果你是电压跟随器大佬，能不加思考的阐述电压跟随器几大作用吗?如果你没有自信做到这一切，不妨阅读本文与电压跟随器作用相关内容哦，主要内容如下。

电压跟随器具有输入阻抗高、输出阻抗低的特点，电压跟随器一般是指器件的输入电压与输出电压基本上相同，达到1倍的比率。电压跟随器有什么作用?电压跟随器主要作用起到电压的缓冲和隔离的效果。电压跟随器同时还是三极管构成的共集电路，共集电路使得它在电路中可以起到阻抗匹配的作用，能够使得后一级的放大电路更好的工作。

电压跟随器，顾名思义，就是输出电压与输入电压是相同的，就是说，电压跟随器的电压放大倍数恒小于且接近1。

电压跟随器的显著特点就是，输入阻抗高，而输出阻抗低，一般来说，输入阻抗要达到几兆欧姆是很容易做到的。输出阻抗低，通常可以到几欧姆，甚至更低。

在电路中，电压跟随器一般做缓冲级及隔离级。因为，电压放大器的输出阻抗一般比较高，通常在几千欧到几十千欧，如果后级的输入阻抗比较小，那么信号就会有相当的部分损耗在前级的输出电阻中。在这个时候，就需要电压跟随器来从中进行缓冲。起到承上启下的作用。应用电压跟随器的另外一个好处就是，提高了输入阻抗，这样，输入电容的容量可以大幅度减小，为应用高品质的电容提供了前提保证。

电压跟随器的另外一个作用就是隔离，在HI-FI电路中，关于负反馈的争议已经很久了，其实，如果真的没有负反馈的作用，相信绝大多数的放大电路是不能很好的工作的。但是由于引入了大环路负反馈电路，扬声器的反电动势就会通过反馈电路，与输入信号叠加。造成音质模糊，清晰度下降，所以，有一部分功放的末级采用了无大环路负反馈的电路，试图通过断开负反馈回路来消除大环路负反馈的带来的弊端。但是，由于放大器的末级的工作电流变化很大，其失真度很难保证。

在这里，电压跟随器的作用正好达到应用，把电路置于前级和功放之间，可以切断呀扬声器的反电动势对前级的干扰作用，使音质的清晰度得到大幅度提高。

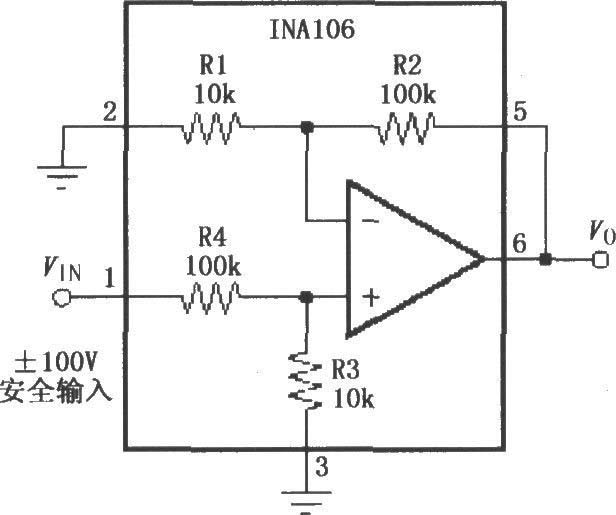

具有输入保护的电压跟随器原理图

电压跟随器是用一个三极管构成的共集电路，它的电压增益是一，所以叫做电压跟随器。那么电压跟随有什么作用呢?共集电路是输入高阻抗，输出低阻抗，这就使得它在电路中可以起到阻抗匹配的作用，能够使得后一级的放大电路更好的工作。举一个应用的例子：电吉他的信号输出属于高阻，接入录音设备或者音箱时，在音色处理电路之前加入这个电压跟随器，会使得阻抗配匹，音色更加完美。很多电吉他效果器的输入部分设计都用到了这个电路。

电压跟随器是共集电极电路，信号从基极输入，射极输出，故又称射极输出器。基极电压与集电极电压相位相同，即输入电压与输出电压同相。电路的特点是：高输入电阻、低输出电阻、电压增益近似为1，因此它可以完成上述功能。

电压跟随器具有输入阻抗高、输出阻抗低的特点，你可以极端一点去理解，当输入阻抗很高时，就相当于对前级电路开路，当输出阻抗很低时，对后级电路就相当于一个恒压源，即输出电压不受后级电路阻抗影响。一个对前级电路相当于开路，输出电压又不受后级阻抗影响的电路当然具备隔离作用，即使前、后级电路之间互不影响。

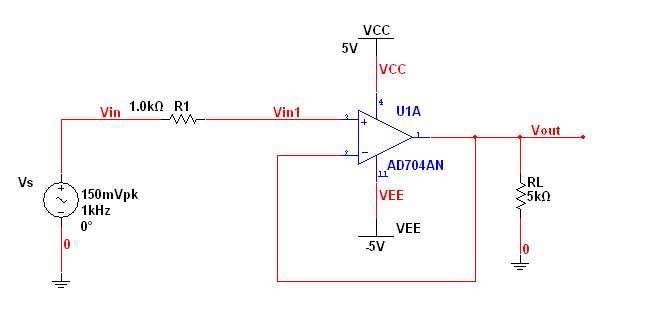

当然在不同的电路中，电压跟随器的作用是不一样的。比如在许多典型电路设计中，AD转换器之前会有一个电压跟随器。

电压跟随器在这里的作用是阻抗变换作用。一方面，将输入阻抗变得很高，这样，对于输入信号的影响可以做到很小;另一方面，输出阻抗变得很低，AD输入阻抗对输入信号的影响可以做到很小。

以上便是此次小编带来的“电压跟随器”相关内容，通过本文，希望大家对电压跟随器的作用具备一定的认知。如果你喜欢本文，不妨持续关注我们网站哦，小编将于后期带来更多精彩内容。最后，十分感谢大家的阅读，have a nice day!
