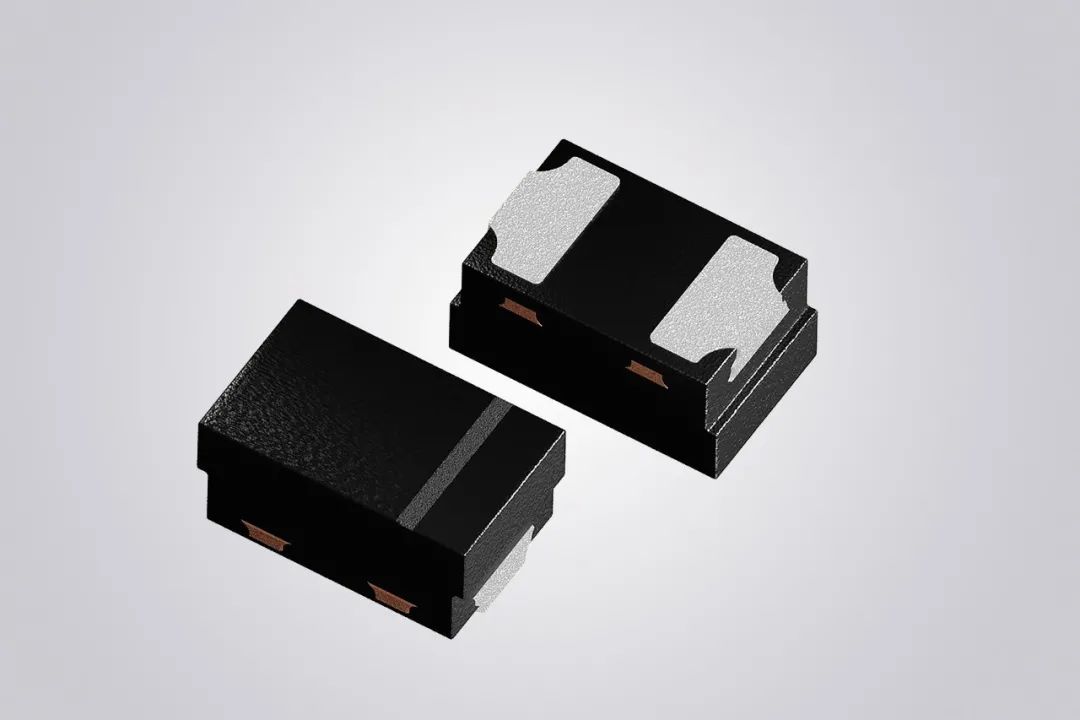

节省空间型带有侧边焊盘的 DFN1006-2A 封装 BiSy 单路 ESD 保护二极管

Vishay Semiconductors VCUT0714BHD1‍

• 器件电容典型值仅为 8 pF

• 可为商用和汽车应用提供端口保护‍

Vishay 推出全新小型易于吸附焊锡的侧边焊盘 DFN1006-2A 封装新款双向非对称（BiAs）单路 ESD 保护二极管。‍

Vishay Semiconductors VCUT0714BHD1比 SOT 封装解决方案节省空间，电容和漏电流低，可保护高速数据线免受瞬变电压信号的影响。‍

日前发布的二极管是标准 ESD 二极管，工作电压为 -7 V~+14 V 或 -14 V~+7 V，典型负载电容仅为 8 pF，适用于商用应用端口保护‍‍‍‍‍。VCUT0714BHD1‍‍‍‍‍还为汽车应用提供 AEC-Q101 认证版器件。由于 DFN1006-2A 封装引线短，尺寸小，因此二极管的线路电感非常低，能够钳位 ESD 尖峰等快速瞬变信号，实现最小过冲或下冲。‍

• 保护二极管 7V 或 14V 工作电压下最大漏电流小于 0.1μA；
• 1mA 反向电流条件下典型击穿电压为 7.3 V 或 14.5 V；
• 3.6 A 或 2 A 峰值脉冲电流条件下最高钳位电压分别为 15 V 或 30 V。
• VCUT0714BHD1 单数据线瞬态保护达到 IEC 61000-4-2 规定的 ± 25 kV（接触）和 ± 30 kV（空气）放电。
• 器件潮湿敏感度（MSL）达到 J-STD-020 标准 1 级，耐火等级达到 UL 94 V-0。

保护二极管符合 RoHS 和 Vishay 绿色标准，无卤素，支持汽车系统自动光学检测（AOI）。焊接质量可以用标准目检设备来检查，不需要采用 X 光。‍

关于 Vishay VCUT0714BHD1 ‍更多信息

请阅读原文或扫码获取👇

VCUT0714BHD1 现可提供样品并已实现量产，大宗订货供货周期为 12 周。‍

▼▼▼
