询问 AIDPU最近属实火热,从接触第一个DPU案子到现在,其实也有大半年了。看着这个市场热度逐渐飙升,还是决定沉下来做点研究。
个人智商有局限,以及观点会偏颇,所以本文可能颇有错漏,欢迎交流指正。
本文分几个部分:
1. DPU是什么
2. 从投资角度怎么看DPU产品和技术
3. 从投资角度怎么看DPU的商业模型
4. DPU市场现状
01
DPU是什么
1
●
DPU的源起
DPU最早源于美国一家初创公司Fungible于2019年推出的产品F1 DPU,该产品第一次定义了DPU这个概念。但是Fungible没有带火DPU,是NVIDIA带火了DPU。2020年4月,NVIDIA以69亿美金的对价,收购了Mellanox,后者2019年的收入为13.3亿美元,净利润2.05亿美元。
从Fungible的官网中,我们可以窥见其对DPU的定义:面向数据中心不断扩展的背景下,解决效率降低的一个方案。
The Fungible DPU™ was invented to address the largest inefficiencies in scale-out data centers: the inefficient execution of data-centric computations within server nodes and the inefficient interchange of data among server nodes, while strengthening the reliability and security.
而NVIDIA的定义就更为直白:DPU是对网络、安全和存储的卸载平台。
The NVIDIA® BlueField® data processing unit (DPU) ignites unprecedented innovation for modern data centers. By offloading, accelerating, and isolating a broad range of advanced networking, storage, and security services, BlueField DPUs provide a secure and accelerated infrastructure for any workload in any environment, from cloud to data center to edge. BlueField DPUs combine powerful computing, full infrastructure-on-chip programmability and high-performance networking for addressing the most demanding workloads.
DPU的变迁和数仓的变迁遵循类似的技术演化规律:这个描述里非常有意思的一点在于,DPU锚向了数据中心计算和存储单元扩张中,低效的缺点。非常有意思,触类旁通的地方在于,和数仓从第一代到第四代变革的规律类似:伴随着计算资源的不断扩张,计算资源本身的要素(计算、存储、通信)总是在不断的耦合和解耦,耦合的过程本质上是下游应用的定义;解耦的过程则是应用的爆发或者架构的重构。
第一次耦合:在Intel服务器推出之前,RISC服务器占据了市场60%的份额。基于Risc CPU的服务器厂商的特点在于,其产品是服务器整机+芯片+工作站的一体化模式,这本质是古早服务器对下游应用的集合定义。类似于第一代数仓的共享存储架构。
第一次解耦:以Intel最早的服务器Pentium Pro为例,不同于之前的垂类整合的服务器模式,Intel率先开创了服务器芯片平台的商业模式,在芯片端集成了高速缓存芯片、外部总线等,开放服务器生态给其他厂商,芯片端专注于存储、计算和通信的硬件模块。类似于第二代和第三代数仓中,第一次实现存算分离。解耦的过程本质上是,在应用激增的Driver下,将敏感度高的模块(随着应用增长,需求变化大)和敏感度低的模块(随着应用增长,需求变化小)相分离,以便实现随应用的快速扩展。
第二次耦合:当高速的模块化扩张达到某个极限时,一定会存在一个更高维度的架构优化方案,即从模块当中再抽象出共性的要素,集合到一个新的单元上。第二次耦合的Driver可能是模块化扩张超过极限后的系统效率降低(类似于DPU的出现于服务器市场),或者是整体计算架构的变革(类似于Cloud-Native的出现于数据仓库)。
以上都是一些关于技术架构变革路径的思考,那么,为什么最近几年DPU这个概念会出现?
DPU本质上是服务器架构的第二次耦合:将服务器CPU中分立的计算、网络、存储资源整合到一个单元里,以进行专用计算。促使该过程的核心Driver是数据中心税的急剧增加。
占据IDC负载30%的数据中心税(Data Center Tax)的构成:根据Fungible和AWS的统计,Data Center Tax目前占据了服务器CPU计算量的30%。而关于究竟是什么拖累了服务器CPU的效率,即Data Center Tax的核心构成是什么,我目前看到的写的比较完善的是哈佛大学Kanev教授在2015年和2018年发布的两篇文章《Profiling a warehouse-scale computer》和《Efficiency in warehouse-scale computers: a datacenter tax study》。Kanev将数据中心税的来源分解为六个部分,这六部分合计占了服务器中约25%的负载比例。分别为:
Protobuf management Protobuf 管理:Protobuf全称Protocol Buffer,是Google提出的一个数据序列化协议,有点像一个二进制的Compiler,将数据包序列化进行传输,读取的时候再进行反序列化。是一个适用于大数据量场景的json或者XML。而Protobuf Management造成的数据中心税,我理解是用于处理Protobuf编解码的计算量。虽然Kanev的Paper是基于Google服务器,但我理解在所有的服务器中,都有数据序列化的工作量。
Remote procedure calls (RPCs)远程过程调用:RPC是一个很老的概念,1984年由Birrell在《Implementing remote procedure calls》里提出。是指,如果两条服务器的函数/方法/算法/应用不同,那么服务器A要调用B里的内容,这个过程就是RPC,包括5步:建立连接、寻址、序列化请求、反序列化、返回数据。RPC的计算负载主要来自于寻址、序列化和反序列化。
RPC构成了数据中心税的1/3,其应用范围很广,包括负载平衡,加密和故障检测,这些Task都需要服务器间通信和传输。
Data movement数据搬运:这部分我没有特别理解,可能是指通用的数据搬运。这里面两个重要的库函数memcpy和memmove就占据了数据中心税的4-5%。
Compression数据压缩:这部分很好理解,在数据传输前后,均有编解码/压缩解压缩的工作。、
Memory allocation内存分配:在任务处理的过程中,编译器需要将任务在不同的内存之间进行分配和重分配。但这部分不一定能由DPU来实现,因为内存分配大多是源于基于递归算法的软件,而此类过程较难硬件化。
Kernel内核:这部分负载被计入数据中心税是非常有趣的,因为内核本身就是服务器的核心计算单元,本身不应该被计入“Tax”这种概念。但是,Kernel里有相当一部分是用来处理并行计算的调度,这部分内核被归为调度器或者程序机(Scheduler),即使在充分调优之后,该部分负载也占据总负载的5%。(这部分听起来有点像DPU能为GPU做的事情)。
总结来讲,DPU应该核心解决的问题包括:数据传输过程中的压缩/解压缩,序列化/反序列化,RPC,内存分配,多线程调度,和数据搬运本身。
将数据中心税的内涵向上一层,扩展到商业和成本层面:对于 24 核的 CPU 服务器,单价是 60 美金/年(我在阿里云官网上看的),以 100G 光模块为例,需要占用 6 个核做计算,每年的成本为 360 美金。这个数字是DPU经济模型的核心指标。
2
●
现行DPU的解决方案
整体来看,DPU的方案分为两部分(Intel的IPU可能不应该被单独列为一个解决方案):FPGA和ASIC/SoC。
FPGA方案:如果要解决30%的Datacenter Tax,最简单的方法就是增加算力,并且简单化的加速某些特定应用。最简洁的方案就是FPGA。这里面的玩家包括Xilinx,Altera和Mellanox(早年也有FPGA方案)。
SoC/Asic方案:这也是目前DPU的主流形态,或者说未来的形态。但做一颗SoC的前提是定义一颗SoC,以及有一个能承载SoC的大市场。
FPGA方案很难从架构上做分析,我们主要关注ASIC和SoC路线。由于目前国内DPU厂商都还没有成熟的产品推出,我们选取几家代表性的国外厂商:Fungible、Netronome(FPGA方案)、Pensando(FPGA方案)、Mellanox(NVIDIA)、Broadcom、AWS。

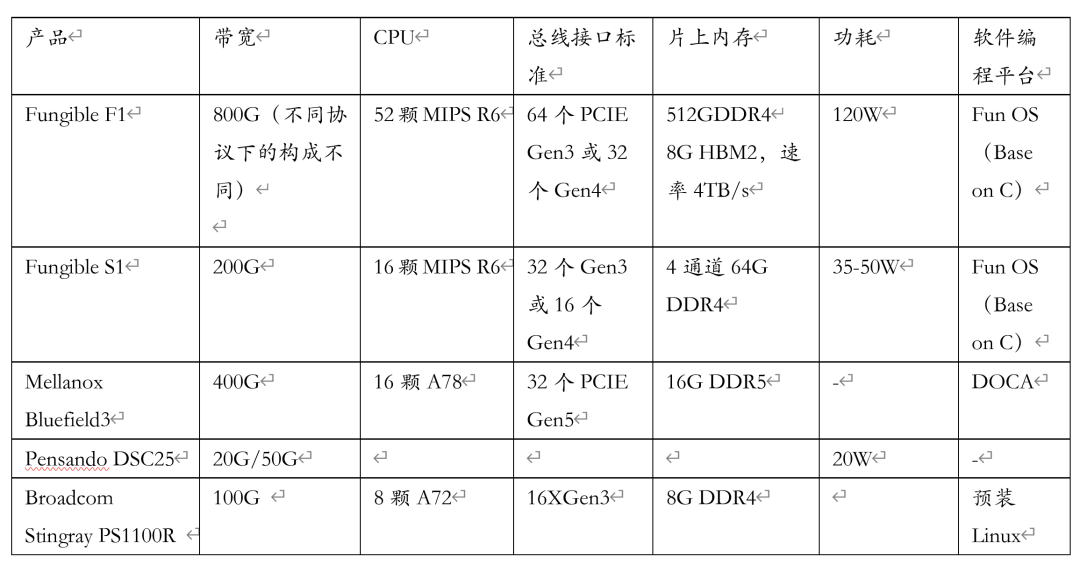

从性能指标上来看:

从性能指标的对比上,我们可以看出以下特点:
要达到更高的传输速率和主频,功耗必然大幅上升;
DPU属于大核:以Mellanox为例,16颗A78的主频可以达到48Ghz(经朋友指正,此处表述并不严谨)
主流DPU均搭载了完善(至少表面上是)的软件开发平台。

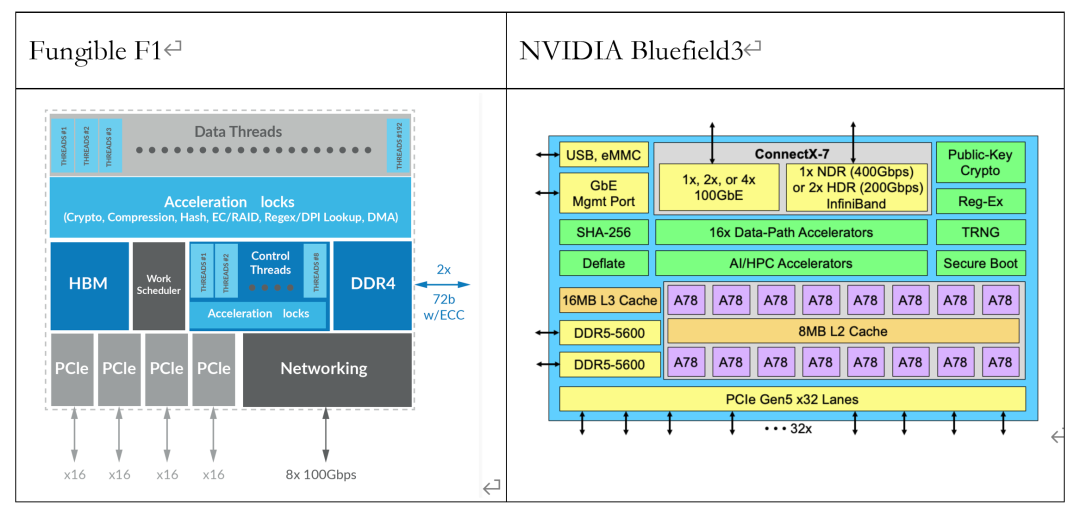

我们从架构上对Fungible的产品和NVIDIA的产品进行对比:

Fungible和NVIDIA的架构类似:传输协议,处理器,加速器,存储。
上层接入光模块,下层接入服务器:从工作流上来讲(这里不一定对),Fungible板块上的Data Threads和ConnectX7类似,承担NIC的作用,与光模块通信;PCIE端则负责与服务器通信。
中间层有大量的硬件加速单元:两个产品的版图上均放置了大量的硬件加速单元,面向网络处理中各种典型计算,NVIDIA的版图上画的更清晰,包括Crypto和Sha-256,Reg-EX正则表达式,TRNG硬件随机数生成器等。
在硬件加速单元之外,两者均有通用计算核:这部分CORE一方面是承担前文说的,数据中心税的工作量。另一部分,应该也是为了承担硬件加速单元溢出的工作量,但这两部分的占比不得而知。
02
从投资角度来看DPU的产品和技术定义

由于所学专业的原因,我甚至在读研期间都没有这么认真的看过Harvard的paper。不过研究的目的最终还是辅助投资决策,虽然可能我看了这么久,对网络芯片、服务器依然很外行,但我们依然需要硬着头皮去接近一个结论:DPU产品应该怎么做,以及,怎么去判断一个DPU项目。
1
●
DPU产品的最终长相应该是什么样子

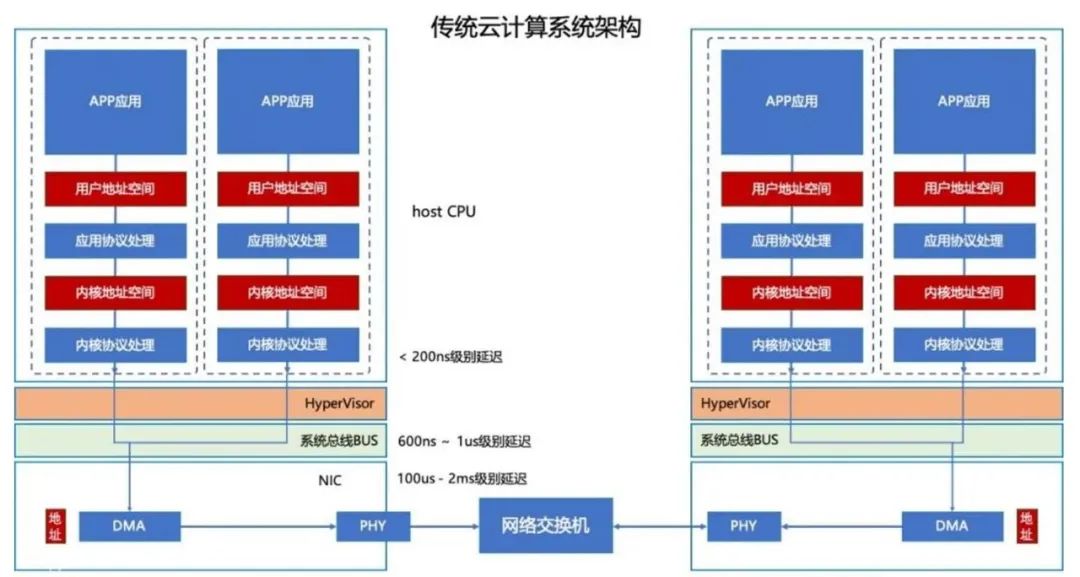

下图是一个经典的服务器网络架构:

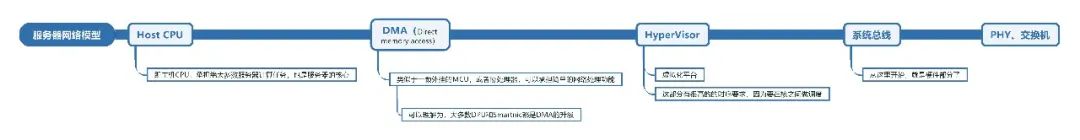

服务器计算架构分为六个部分:图中是两台服务器,因为在服务器计算场景中,经常需要服务器之间的信息交换,也对应到DataCenter Tax里的RPC。这里有六个组成部分:

DPU的最终目的是让Host CPU更纯粹,而这里分为三个层次:
做一颗DMA-Plus:从服务器架构上来讲,DMA本身就是一颗小的DPU,因为它帮Host CPU处理了一些简单的网络工作(姑且这么理解)。那简单一点将DMA做大,固化一些通用逻辑、网络协议,理论上也是可行的。这就是传统的FPGA方案在做的事情,本质上,它并没有架构上的革新,或者我们激进一点讲,他就是一颗外挂的Host CPU。而这种方案注定是会被淘汰的,因为它涉及到一个Co-Processor的基础逻辑:一颗协处理器没有大的架构变革下,相比集中处理器,功耗一定是提升的;
从上文Fungible和Mellanox的架构对比上,其实Fungible就有点类似于DMA-Plus:因此也一直有业内人士质疑Fungible产品的可用性。从架构上看,对于Accelerator究竟要加速什么东西,Fungible至少在版图上没有清晰的定义,但NVIDIA的定义就清晰很多,可以看到很多具体的硬件加速单元;
做一颗充分定义化的DPU:Mellanox Bluefield算是一个还不错的方案,对于需要加速的模块,定义的非常清楚,并且基于NVIDIA强大的系统级研发实力,其对LPDDR5的应用,BF3是非常强的解决方案。但是NVIDIA的局限可能就是,他必须要把DPU和GPU联动起来,这里可能会涉及到一些非通用的架构,导致其在非GPU场景里的应用有局限。

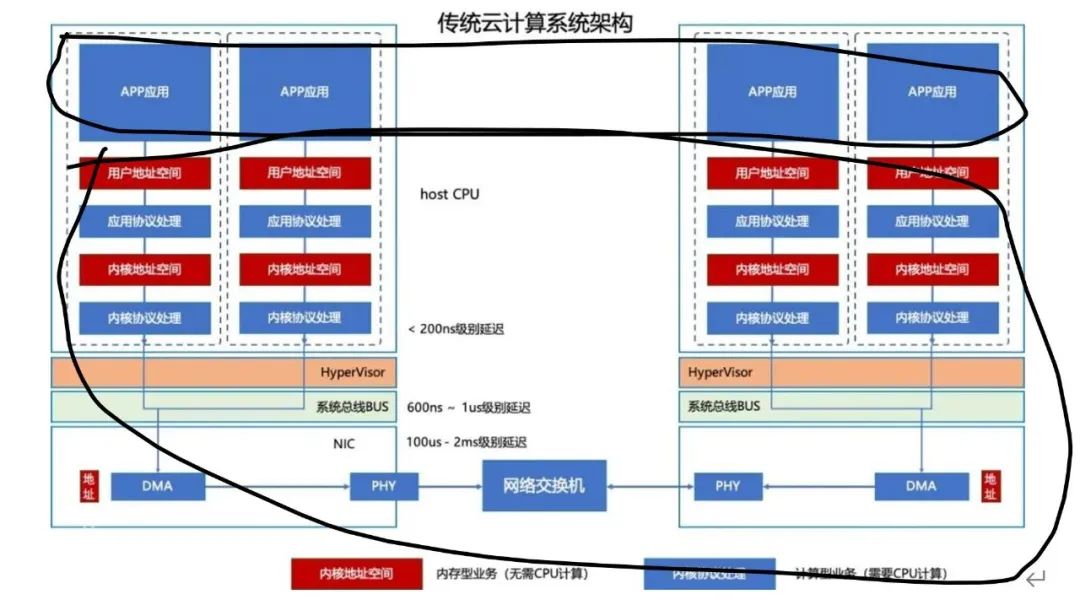

真正定义一颗通用的DPU:一个真正的DPU应该长成什么样子,可能是下面这样:把Host CPU里除了APP,就是上面的黑圈之外,其他的(下面的黑圈)都完全卸载到DPU里,这样,Host CPU只需要处理服务器应用就可以。这个就需要非常强大的产品定义,和硬件实现能力。如果能实现到这一部分,就相当于把服务器进一步标准化(之前的服务器也是标准化的,但是网络模块还没有标准化),把用户地址和内核地址的存储/计算,VMware,总线全部集成或者连接到DPU上面,让服务器只承担计算功能。

2
●
DPU究竟应该怎么做:
在看DPU的时候,首先有三个观点:
产品定义比技术实现更重要:DPU一定要有十分清晰的产品定义,因为DPU很容易就定义成Fungible和Mellanox那种,他也叫DPU,从逻辑上是没有问题的,但是这个产品有可能不是最终的、或者说最通用的解决方案。
DPU和GPU完全不同:大家都把DPU叫做数据中心第三颗大芯片,和GPU、CPU并称。但同样大热的DPU和GPU是完全不同的。两者的核心区别在于,他们的应用对象不同。GPU无论是应用于什么终端场景,底层就是相对单一的卷积和矩阵乘,虽然GPU难度也很大,但相比DPU复杂的计算种类,其技术实现至少有迹可循;另一方面,GPU应该具有的功能是已经被清晰定义了的,Graphic CORE的公司已经存在好多年了,某种程度上,一颗GPU产品需要做什么,总是有先例可循,即使有一些ASIC方案的云端芯片,也只是做了一些小程度的创新定义,比如瀚博。但DPU目前还没有被清晰定义。
DPU的Timing本身就在未来:从核心的经济账来看,DPU作为芯片本身肯定是很贵的(在出货量很少的情况下),因此,如果IDC数据传输速率慢,其实DPU的经济账是算不过来的,因为低速传输的计算负载没有那么大。我们大概了解到的情况是,光模块传输速率200G是一个很关键的节点。超过这个标准,DPU的必要性就大大增加。而国内目前其实200G的渗透率还不高。
因此,DPU应该怎么被定义?这里分为三层,场景——功能——性能。一个产品的定义,本质上是从面向的场景出发,确定产品的功能,之后再进行系统设计,由各方面的性能指标来实现定义的功能。
第一:应用场景定义:

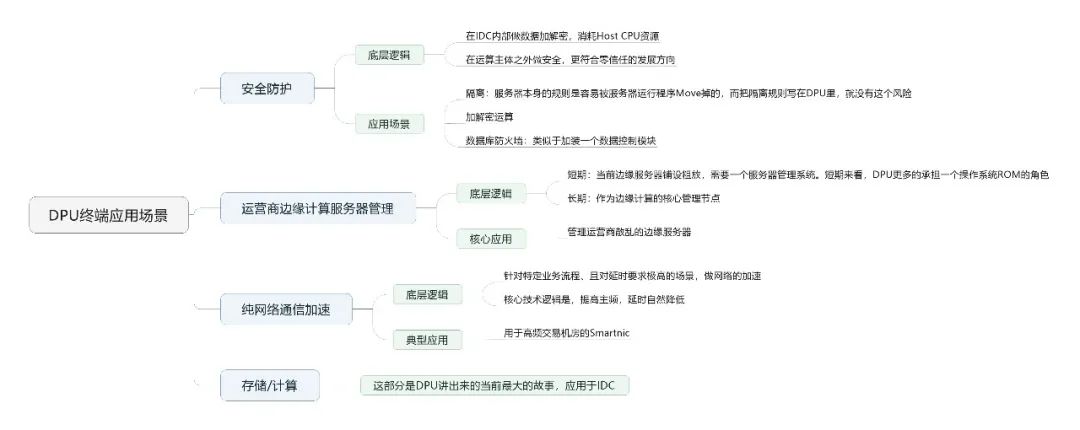

要回答这个问题,首先要穿过DPU需要卸载的工作实质,去看到最终端的应用。以NVIDIA的产品应用场景为基准,综合其他市场信息,DPU下游的场景包括几部分:

在这四个核心场景里,存储/计算是应用于IDC中,也是DPU给市场讲的最Attractive的故事。除了这部分之外,边缘计算是长期来看DPU最有想象空间的部分。而安全和纯网络通信加速,则是DPU当前可以应用的方向。作为一个DPU产品,其终端究竟定义给哪个应用,又针对这个场景做了哪些优化,是非常重要的。
第二:应用功能定义:

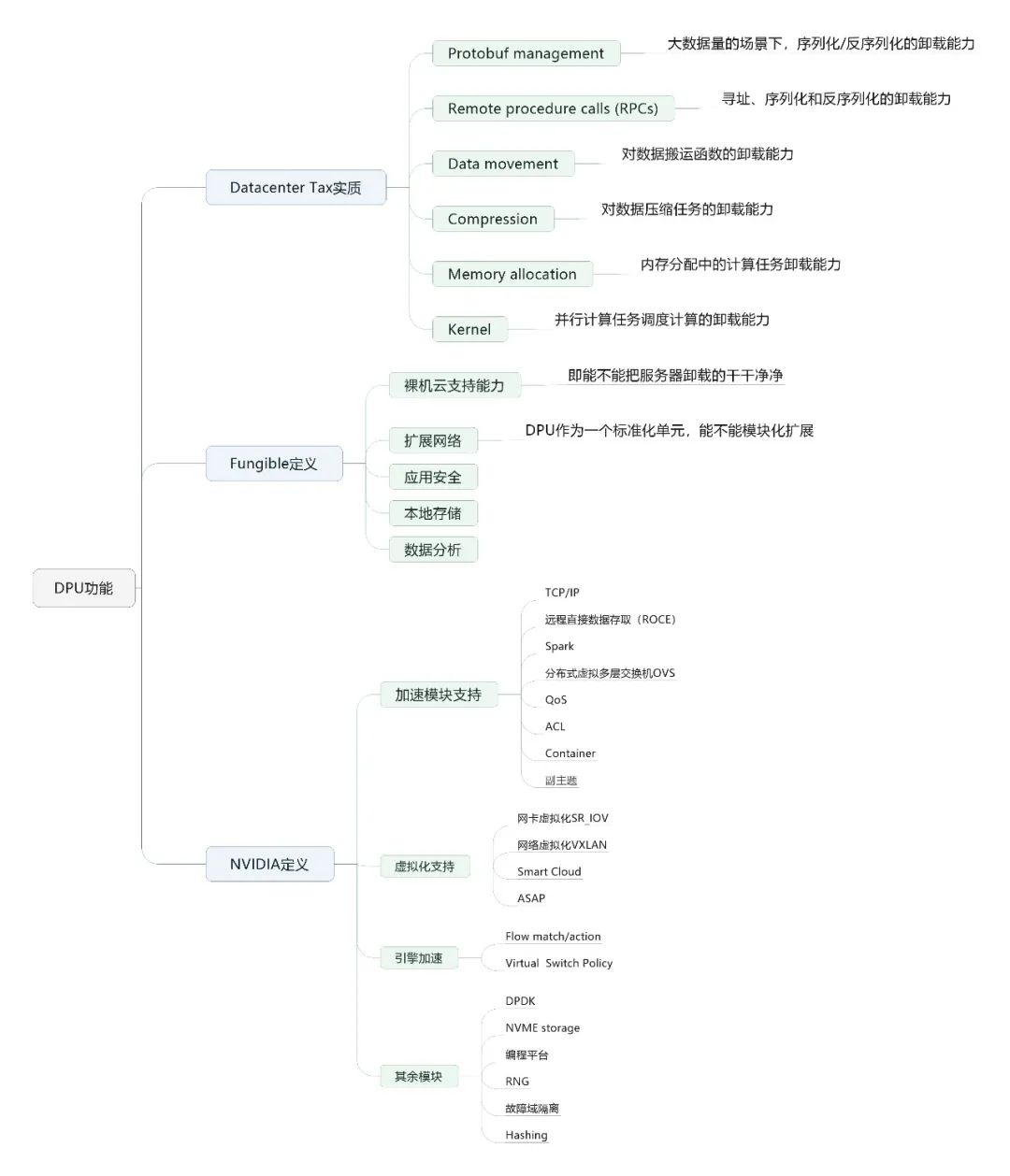

我们从三个维度来拼接一个DPU产品的功能:一方面是Datacenter Tax的实质,另一方面,我们参照Fungible和NVIDIA的功能。如下图所示:

第三:产品性能实现:
这部分有几个特别有意思的指标:
带宽:刚刚从Fungible和Mellanox的产品参数里我们看到,他们都号称能实现400G乃至800G,但应用时候的表现其实并不一定。实现高带宽的障碍其实就是两个:一个是算力(算力要做数据传输的计算),一个是内存墙(因为数据传输还是要涉及到和内存的交换);
算力:毫无疑问,DPU是一个大算力、大核的芯片。但是需要考虑到的是,某一款产品的大算力,有可能就是为了弥补他们硬件加速单元和产品定义的不足。因为没有做好对单个硬件加速模块的定义,因此采用高算力核来cover通用性的场景(类似于把Host CPU搬了出来),因此高算力不一定好,甚至可能代表团队产品定义能力的不足。
功耗:Fungible F1的功耗是120W。一台Intel SC5600的功耗是600W。一颗DPU就干了服务器功耗的1/5,这个经济账究竟还算不算的过来?
对协议的支持,以及硬件加速单元的设计:传统的网卡其实主要支持一种协议,比如Tcp/IP,但智能网卡希望能够支持更多的应用层协议(这个说法其实并不准确,参照OSI/RM模型,应该是包括会话层、表示层和应用层协议)。

存储:在DPU里,存储是一个还挺Tricky的参数,用多大的存储,采用什么形式的存储,背后可能都有考虑;
PCIE/总线:其传输速率是否能和带宽、存储相匹配。
03
三、从投资角度来看DPU产品的商业模型

从技术和产品的判断标准上来讲,上一部分已经讲的比较清楚了(比较清楚,但不一定正确)。这一部分从商业逻辑来分析:
DPU的市场规模:这个帐算起来其实很有意思,理论上,DPU如果能成为数据中心第三颗芯片,和GPU和CPU齐名,那市场空间非常大。但是如果按照服务器插DPU的逻辑来计算,其实并没有那么性感。2022 年, 100G 及以上光模块占比超过 70% 2019 年中国服务器出货量达到318.6 万台, SmartNIC 单价为 600 美元,芯片单价为 200 美金。则网卡规模为 13.4 亿美金,芯片市场规模为 4.5 亿美金(国内)。这里面有一个很有趣的点,因为服务器市场的销量其实增长没有我们想象的那么快,和应用/数据的增长不成正比。
DPU本身的经济账:上文提到过,假如一台服务器一年能省下360美金,那么客户究竟能接受几年的回本周期?产品售价和毛利又是多少?(360美金这个数据不一定正确);
。

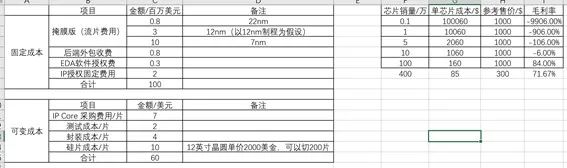

ASIC本身的经济账:为什么DPU值得做一颗ASIC?又为什么要做5nm-7nm-12nm?本质上,只有足够多的出货量,才能撑得起一个ASIC的空间。我有一个比较简单的表格来计算这个模型,概况来讲,就是这个市场的出货量要能Cover住mask的费用,并且还能留给芯片厂商足够的毛利率,否则这个市场就撑不起来一颗ASIC。

产品和客户的选择:对于所有企业,选择大客户/中小客户都是一个需要深思熟虑的问题。GPU和DPU不同的地方在于,由于GPU产品定义相对清晰,因此更容易面向应用去设计;而DPU产品定义的内涵更广,因此DPU面向客户去定制,相比GPU,可能是一条更稳妥的捷径,因为通用化的方案目前还没有被完全定义出来。但这背后就是市场规模的Tradeoff。绑定了客户,就意味着限制了自己的市场规模,对于投资者来讲,意味着项目收益的Upside降低,那么在估值上就需要有一定考虑,因为Upside/本轮估值的比值,应该等于我们的期望收益倍数/项目失败概率。So,需要自己去考量。
04
DPU市场现状

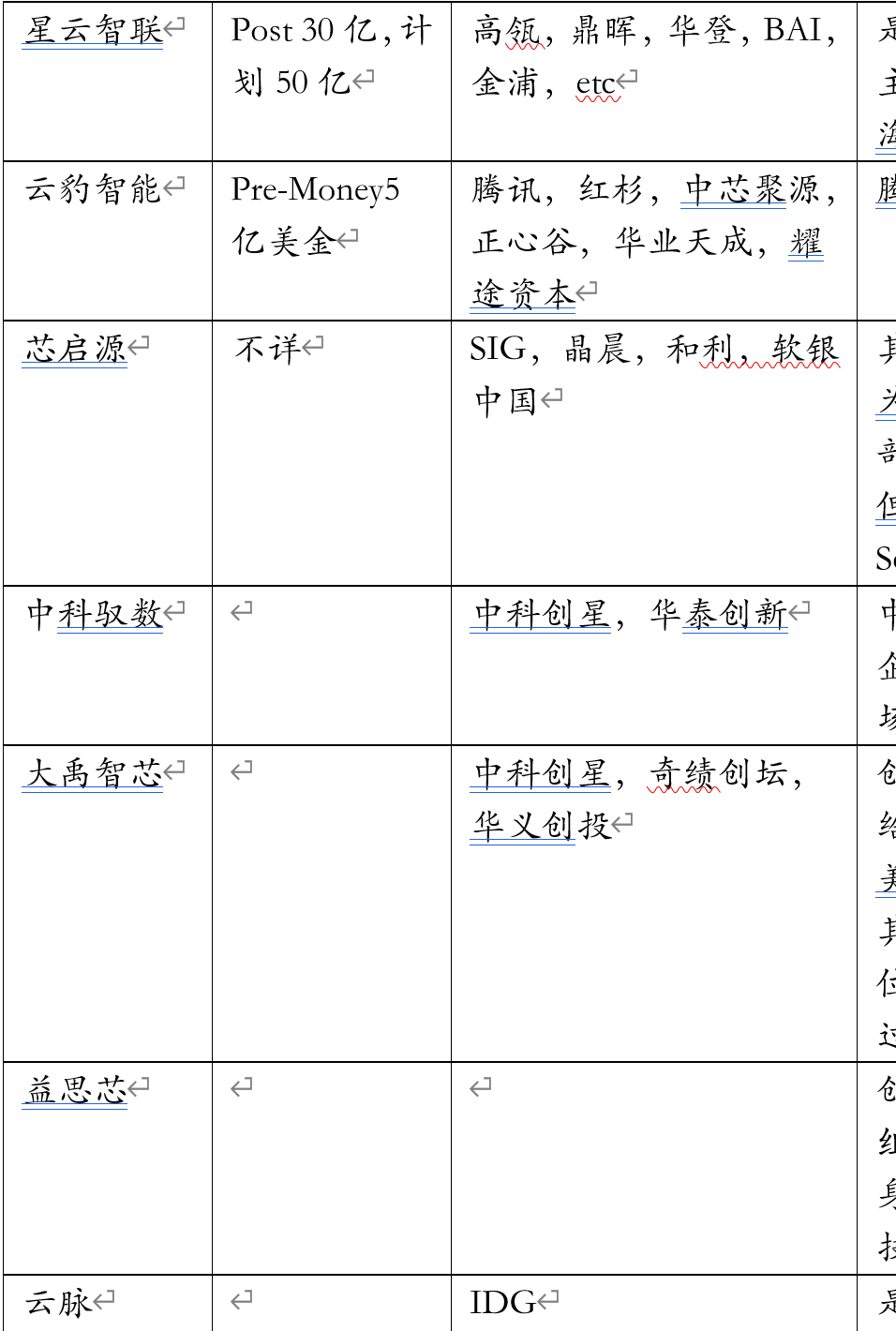

国内目前主要是几家:(这里隐去一些市场非公开信息)
