注意！导线金属环和引脚端子：外形很相似，选料别搞错！
来源:电子技术应用ChinaAET发布时间:2021-08-111261浏览
询问 AI关键词:连接器

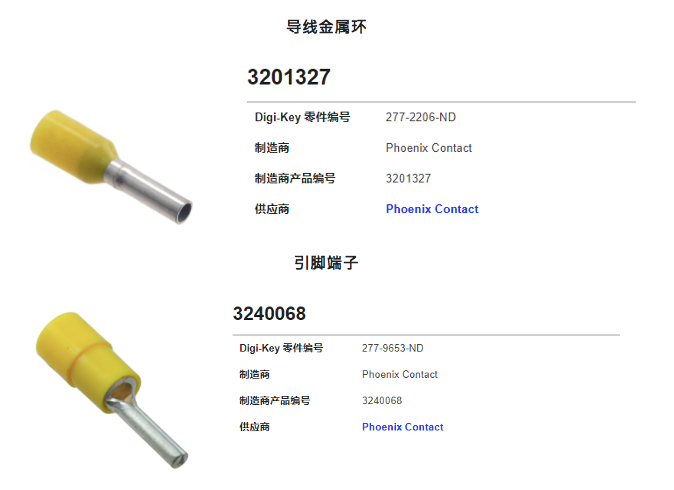

你可以在Digi-Key网站上找到两个类似的物料：导线金属环和引脚端子。从下图中可以看出，这两种物料的外观非常相似，并且可用于类似的应用。
尽管如此，这两种物料也存在一些不同之处。
导线金属环

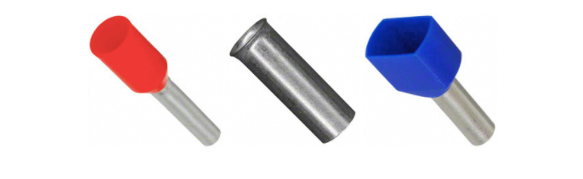

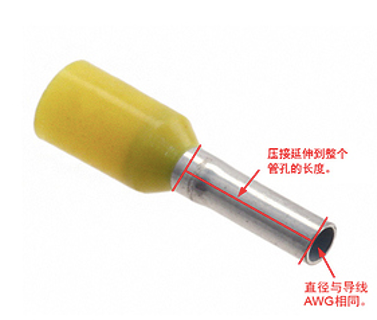

由于导线金属环是压接在端子的孔管端，因此连接的直径将略大于导线直径。该物料适合于工业机柜场景，因为你可以将其连接到任何接线端子或其他机柜应用中。较大的表面区域可直接适应对电路板的应用，但由于尺寸较大，在焊接应用中需要加热额外的表面区域，因此该物料不适用于此种情况。
端子引脚

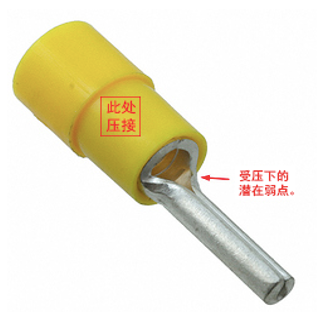

端子引脚（也称为电线引脚连接器）是压接在绝缘层上，引脚部分的直径通常小于导线直径。因此，该物料非常适合用于线对板应用，在这些应用中，你可以通过电路板上的孔洞来焊接引脚。也可以将其用于接线端子应用，但是如果导线上有压力，那么在长期使用中可能会出现问题。
关于如果使用和压接导线金属环，可以参考这篇文章：使用和压接导线金属环。
更多关于引脚端子的技术信息, 请查看：
· 环形端子的压接
· 小脚距原型组件
******
【微信】电路保护中常用的被动元器件有哪些？本文帮你梳理清楚
【百度】电路保护中的常用被动元器件：种类、特性和应用比较
【描述】本文介绍了几种常用的被动元器件，包括瞬态抑制二极管（TVS ）、金属氧化物变阻器（MOV ）、气体放电管（GDT ）等过压保护元器件，和保险丝、可复位保险丝（PTC ）等过流保护器件，并对各种器件的性能特点进行了比较。
【摘要】本文介绍了几种常用的被动元器件，包括瞬态抑制二极管（TVS ）、金属氧化物变阻器（MOV ）、气体放电管（GDT ）等过压保护元器件，和保险丝、可复位保险丝（PTC ）等过流保护器件，并对各种器件的性能特点进行了比较。
【功能】Circuit Protection 电路保护比较。
【产品】Power & Circuit Protection 电源和电路保护
【等级】初阶
问：电路保护- 被动元器件
关键词:保护, 电路设计
经典的电路保护方案中，会用到被动元器件（如保险丝，瞬态电压抑制器件等）来进行电路保护。

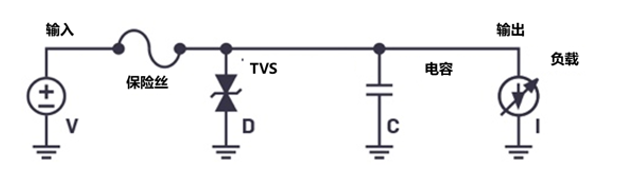

下图是一个典型的电路保护方案的示意图：
图 1：典型的电路保护方案
当输入电压过高，可以使用瞬态电压抑制器件，如瞬态抑制二极管（TVS），把过多的能量传导到地。当电流过大，可以串联保险丝，过大的电流会使保险丝熔断，从而保护电路。
瞬态电压抑制器件
它们结构和特性有一定的区别，但都有类似的工作方式：当电压超过器件阈值时，分流多余的电流。

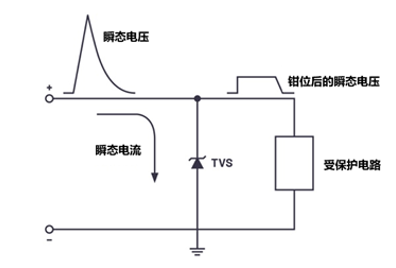

图2：TVS 解决浪涌原理
当输入端出现过电压情况时，TVS导通，并通过将多余的能量分流到地（GND），来保护电路免受过压的危险。

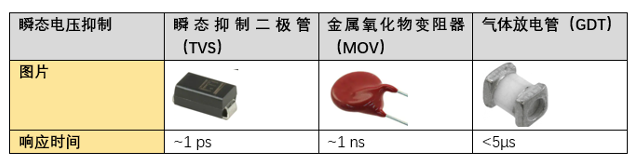

不同瞬态电压抑制器件的响应时间，如下图所示：
尽管TVS装置能有效地抑制非常高的电压偏移，但当面临持续的过电压事件时，它们不能免受损坏，因此需要定期监测或更换装置。而GDT的响应时间可能需要几微秒，但可以处理更大的浪涌。
过流保护：保险丝

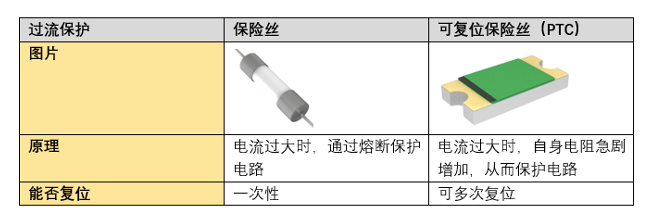

串联保险丝，当电路电流过大时，会使保险丝熔断，从而保护电路。同时也带来了维护更换的问题。也可使用可复位保险丝（PTC）降低维护要求。
可复位保险丝可以看成一个正温度系数地电阻，电流越大，自身发热越大，导致自身电阻急剧增加，从而达到抑制电流的效果。
· 保险丝
保险丝熔断时间
在Digi-Key网站中，可以根据响应时间快、中、慢来选择合适的保险丝。

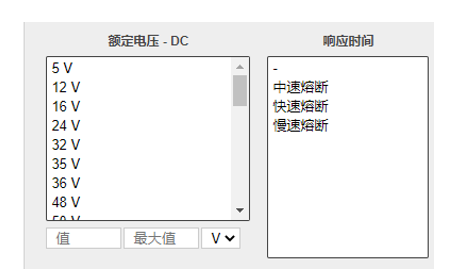

图3：保险丝熔断时间
保险丝响应时间不是越快越好，如一些电机应用，启动电流可能非常大，导致在启动阶段误操作，烧坏了保险丝。同样在更换保险丝的时候，需要注意，更换保险丝的响应时间最好和之前使用的保险丝一致，否则可能会有意想不到风险。
本文小结
当然被动保护器件不止几种，也可以使用二极管来应对反极性连接的问题，或者通过电容电感构成的滤波器来解决较小的瞬态电流电脑。了解项目中各种潜在的危险，然后根据项目具体的要求，对症下药，合理选择合适的电路保护方案，才能事半功倍。
