R课堂 | 阶跃响应波形示例

线性稳压器的稳定性优化简易方法

本文将介绍一个线性稳压器阶跃响应的测试数据示例。

阶跃响应波形示例

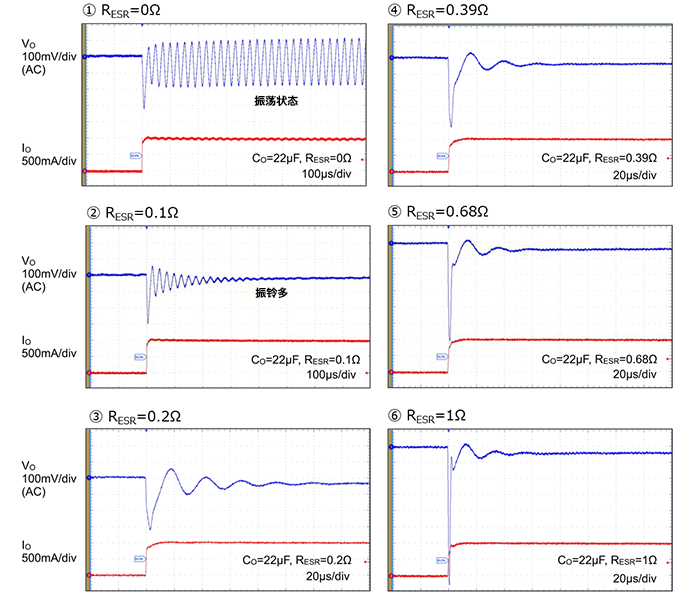

下面的波形图是使电路图中的RESR从0Ω～1Ω变化时的阶跃响应（负载瞬态响应）示例。

（点击查看大图）

①是RESR为0Ω，即未添加的状态。当负载电流上升时，输出振荡。这是使用MLCC作为输出电容器时发生振荡现象的一个示例。从相位的角度来看，几乎没有裕度。

②是RESRを0.1Ω时的波形。发生振铃并逐渐收敛，但是到稳定所花的时间很长，并且振铃可能会作为噪声产生不利影响。

③是RESR为0.2Ω时的波形。振铃大大减少。请注意，从③开始的时间轴为20µs/div。

之后的波形中，当将RESR增加到1Ω时，振铃会略有减少，但响应变慢，并且在负载上升的时间点，输出电压的下降幅度增加。

在这6个示例中，可以看出③或④、或介于两者之间的RESR值是折衷值。

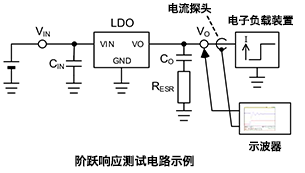

有一些注意事项。在该示例中，CO为22µF，但如果CO的电容量变化，特性也会变化。在进行优化时，可能还需要考虑电容量。另外，还有其他一些影响因素，比如负载电流值、电流阶跃的压摆率、线性稳压器IC的类型等。因此，难以一概而论地确定常数，而且在这个电路条件下找到的最佳常数也不一定适用于其他电路。示例中的电阻值只是一个类似于切入点的参考，实际上还需要考虑其他条件。

（点击查看大图）

关键要点

・当无法测量线性稳压器相位裕度时，解决方案之一是使用阶跃响应法轻松地确认线性稳压器的稳定性。

・从线性稳压器阶跃响应的观察波形中，找出振铃较小、收敛较快的常数。

・可以说线性稳压器阶跃响应特性是基于多种因素的综合特性，因此在进行优化时不是只确认一个部件的常数，还要确认其他部件的参数。
