HDMI接口的ESD保护设计要点

中心议题：

• HDMI接口的ESD保护设计

解决方案：

• ESD抑制器的布局布线设计
• PESD器件安装位置的相对优先级
• PESD到被保护IC的距离及耦合电阻的选择
• 以机壳的地为ESD基准

为保护HDMI的高速TMDS线路，良好的ESD保护设计必不可少。由于HDMI 1.3的速度快，而且越来越多的设备采用多个HDMI接口，所以对ESD保护方案提出了一些新要求。首先，低电容ESD保护对于高速条件下保持数据的完整性非常关键。其次，多个HDMI端口限制了器件和布线的空间选择，同时还要考虑它们相互间的影响，这要求保护器件的封装尺寸要小。最后，价格也是一个重要的考虑因素。

为满足既能有效进行ESD保护，又不影响高速信号传输的要求，泰科电子旗下的瑞侃电路保护部门推出了PESD器件。该器件的电容极低、漏电流极小、ESD防护快速有效，而且价格低于低电容硅器件。因此，在高速数据传输条件下，PESD器件拥有更佳的保护应用特性，已成功应用于HDMI 1.3和USB2.0等多种高速接口电路。

ESD抑制器的布局布线

为了实现良好的ESD保护，ESD抑制器布局布线也非常有讲究。简单地讲，应把ESD抑制器直接放置在连接器的后面。ESD抑制器应该是第一个遭遇ESD瞬变的板级元件。然后，在实际可行的情况下，任何需要保护的芯片均应尽可能地远离ESD抑制器，以减轻IC所承受的ESD应力。

PESD器件安装位置的相对优先级

PESD器件安装位置的相对优先级，按从高到低的顺序排列如下：设置于作为系统屏蔽(机壳)中的入口的连接器的内部；安放于电路板迹线与连接器插脚相互作用的位置；放置于电路板上紧挨在连接器后面的位置；位于可以高效耦合至I/O线路的性能稳定且未受保护的传输线路；设置于数据传输线路上的一个串联阻性元件之前；位于数据传输线路上的一个分支点之前；靠近IC。

PESD到被保护IC的距离及耦合电阻的选择

另一个需要考虑的布局问题是PESD到被保护IC的距离，以及耦合电阻的选择。PESD到被保护IC距离应降至最小。需要保护的IC通常自身带有ESD保护，但这只属于器件级的防护，且一致性较差，需要PESD器件协助/耦合到设备/系统级的ESD防护。随着与传输线路之间距离的增加，ESD抑制器越发与受其保护的信号线“隔离”开来。与电路板走线相关联的电感，以及任何的封装寄生电感都将在保护电路中加入阻抗，成为PESD电压抑制器和IC间的耦合阻抗。因为IC芯片将要承受抑制器两端和耦合阻抗两端的电压之和，所以理想的设计应使PESD尽可能多承受应力，同时保证两级防护间没有遗漏的“死角”。当然，多个高频信号通道的布线有其自己的要求，既要保证传输，又要避免相互影响。

以机壳的地为ESD基准

最后，机壳(框架)的地应是ESD基准，而不是信号(数字)地，其目的是把ESD从信号环境中屏蔽出去。使ESD TVS保护器件以机壳的地为基准，可免受那些不希望的噪声效应(如接地反跳)的影响，从而尽量保持“干净”的信号(数据)环境。

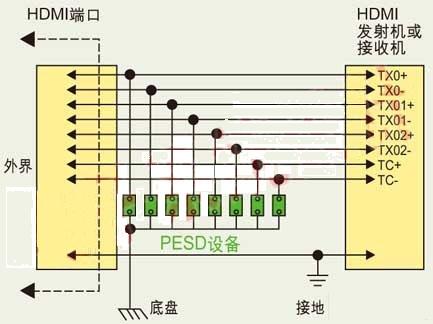

图中展示了PESD器件对HDMI接口电路进行保护的典型应用图。

HDMI接口电路中典型的ESD保护设计原理图。
