飞兆新款负载点调节器，以96%满载效率提供15A输出电流

服务器、平板电脑、笔记本电脑、电信、游戏和通用负载点(POL)调节器应用设计人员正在不断寻找能提升设计中效率的方法，以便满足能源标准、延长电池寿命并降低总体拥有成本。为了帮助设计人员应对这一挑战，飞兆半导体公司开发了下一代TinyBuck™调节器系列产品，由集成式POL调节器组成，包含恒定导通时间的PWM控制器，以及带有高端和低端MOSFET的驱动器。

FAN23xx系列可极大地提升终端用户应用在非常宽的负载范围内的效率。这种提升是通过多种优化而达到的：

微调后的栅极驱动电路针对每款特定型号均可提供最佳的栅极驱动电流和死区时间，与竞争型解决方案相比具有高出2%的峰值效率。恒定导通时间架构加上脉冲频率调制(PFM)特性，可提供最高的轻载效率。

额外的优化有助于改进热性能和系统鲁棒性：

• 采用飞兆半导体公司的PowerTrench® MOSFET屏蔽栅极技术，具有更少的开关节点振铃和更优的宽占空比性能。
• 先进的封装技术最大程度降低寄生电感和电阻，获得出色的热性能。

TinyBuck调节器可在高达1.5MHz的开关频率下运行，使客户获得高效率，同时减少所需的电感和电容(LC)数。该系列的器件可获得与等效分立式解决方案相同的效率，而那些分立式解决方案的开关频率仅为这些器件的一半。

例如，FAN2306满载时具有92.5%的效率（12V输入、1.2V输出、500KHz开关频率），使用一个1.2µH电感。同样的器件可用于相同的占空比（1Mhz时），并获得90%的效率，使用0.56µH电感。6A、10A和15A器件采用单一的尺寸，因此具有灵活性，允许设计人员调整系统的电流水平而无需改变电路板布局布线。

此外，下一代TinyBuck调节器支持在线设计工具，改进设计人员的设计并加快产品上市时间。

主要功能：
o 带PFM模式的恒定导通时间控制器
o VIN = 4.5V – 15V

• FAN2306/06M/10/15:

需外部5V偏置
VIN范围为4.5V – 15V

• FAN23SV06/SV06P/SV10M/SV15M:

支持单电压（+5V和+12V典型值）工作的集成式线性调节器
VIN范围为4.5V - 5.5V和7V – 15V

• FAN23SV04T:

支持单电压(+12V)工作的集成式线性调节器
VIN范围为7V – 15V
跟踪DDR终端(Vtt)的运行情况
o VIN= 4.5V – 24V

• FAN2356/60/65:

需外部5V偏置
VIN范围为4.5V – 24V

• FAN23SV56/SV60/SV65:

支持单电压（+5V、+12V和+19V典型值）工作的集成式线性调节器
VIN范围为4.5V - 5.5V和7V – 24V
o 最大程度减少外部元器件数目，降低BOM成本并增加系统可靠性
o 带PFM模式的恒定导通时间控制器
o 所有器件采用单一尺寸(5mm x 5.5mm PQFN 34L)
o 兼容所有输出电容类型（MLCC、电解电容等）

飞兆半导体承诺改进技术和工艺，利用更佳的性能和更高的功能集成度以及设计支持资源，达到最大程度地减少元器件数目并缩短工程开发时间的目的，帮助工程师应对挑战。

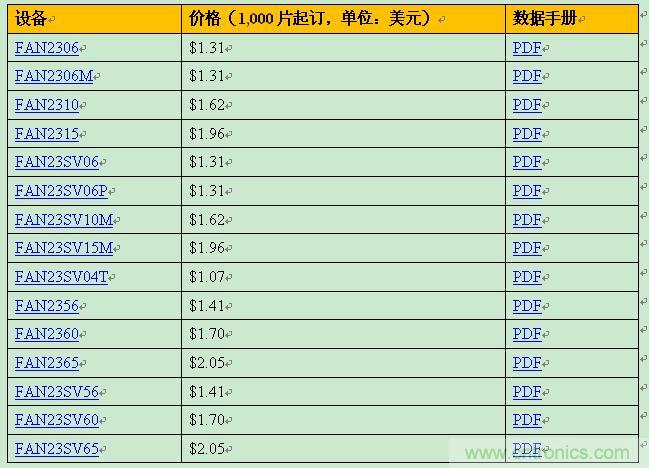

封装和报价信息（1,000片起订，价格单位：美元）：
