分享：洗衣机保护电路原理图

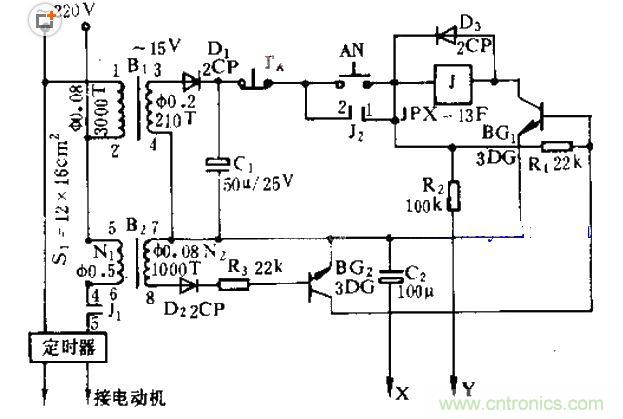

继电器J吸合，其常开触点J1和J2闭合，洗衣机正常运行。此时电动机电流小，与电机串联的变压器B2通过的电流也小，其次级感压低，不足以使BG2导通。若电机过载或卡死，B2次级感应电压增高，BG2导通，BG1截止，继电器J释放，触点J1,J2断开，切断电源。X,Y引出两要导通线，端头衷以海绵等易浸润物，固定在桶底的转轴旁。漏水时，X,Y间电阻减小，电源电压通过R2,X,Y加到BG2基极使之导通，BG1截止，继电器J释放，切断电源，洗衣机不能启动。
