首先快速了解一下Galaxy Note5的基本参数：5.7英寸2K(2560x1440)Super AMOLED屏幕，搭载64位真八核三星Exynos 7420处理器，4GB大容量系统内存和32GB闪存，运行Android OS 5.1操作系统，内置3000毫安时不可拆卸锂电池，支持无线快速充电，为其配备了1600万像素后置摄像头+500前置摄像头。
Note5的外观跟S6整机外形设计基本一致，只是Galaxy Note5在玻璃后盖两侧采用了圆弧形收边设计。这样的设计在握感上会更舒服更贴合手掌，也诚如你下图所见，这款后壳是收纳指纹的利器。

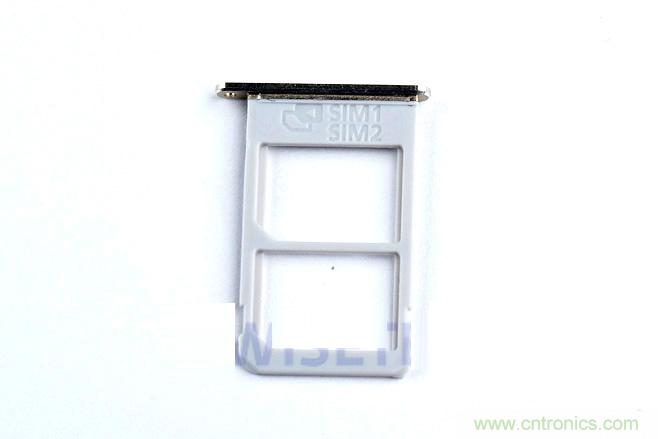

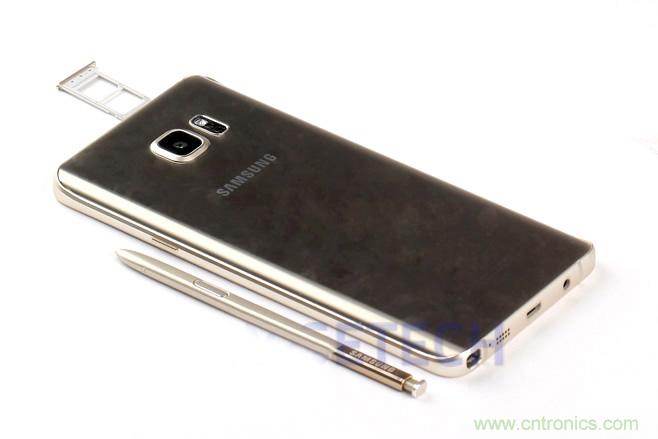

接下来eWiseTech将对这台Galaxy Note5进行拆解，首先取出顶部双SIM卡托和底部的S-Pen手写笔，Galaxy Note5的SIM卡托支持同时放置两张Nano-SIM卡，卡托盘部分为PC塑料材质，有一定弯曲能力，顶部边框为金属材质。

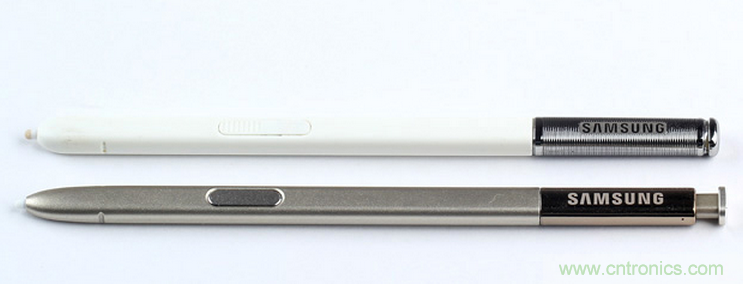

新S-Pen 手写笔（下）与其Note 4的相比，明显采用了不同设计，为了方便用户抽取手写笔，在新S-Pen手写笔的顶端增设了按压
开关，按压如下图中右侧的开关，S-Pen手写笔便会自动弹出。

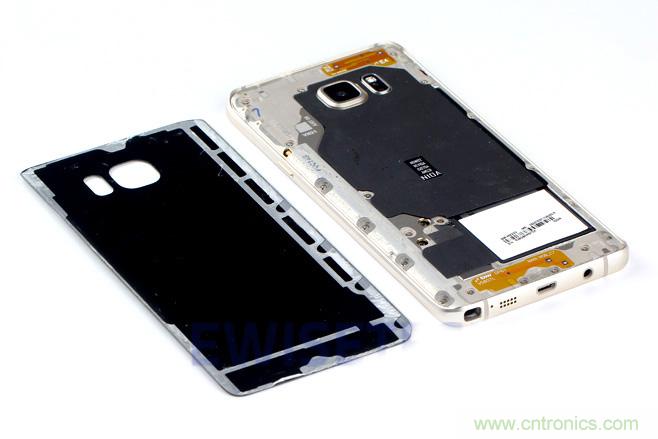

在对机身背面进行充分加热后，才能使玻璃后盖与机身分离，这块玻璃后盖与Galaxy S6一样采用第四代康宁大猩猩玻璃。

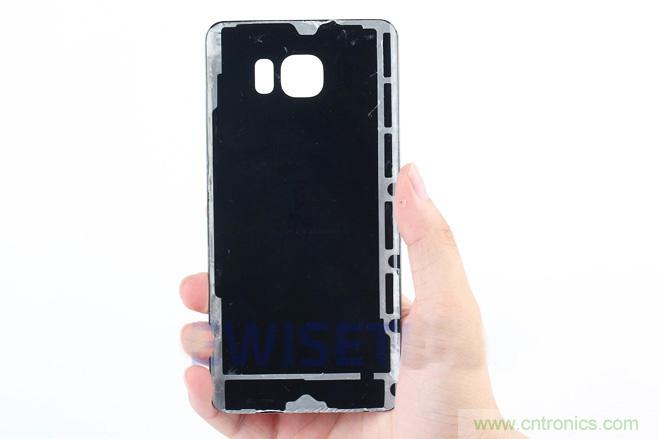

后盖四周采用了一圈白色的粘胶固定，胶的黏性极强。拆解下来的玻璃后盖经测量，厚度约为0.49毫米。

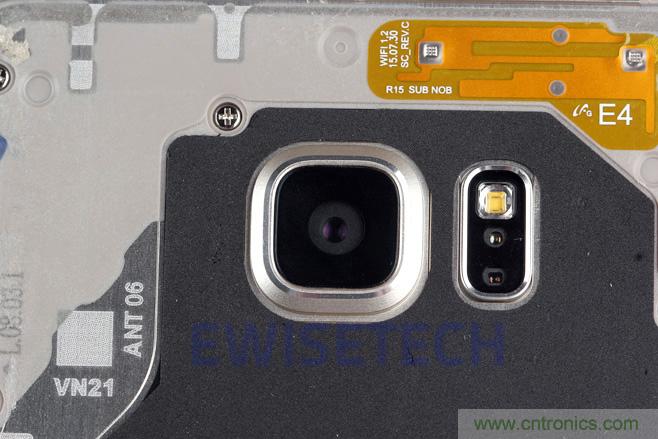

在对机身部分拆解前，发现Galaxy Note5的后置摄像头镜头有向下方偏移的情况，不过整体偏移量还是可以接受的，应该在装配的容差范围内。

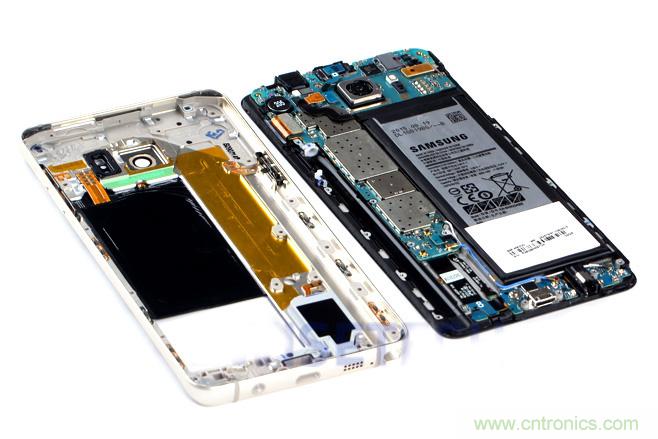

拧下机身上的20颗十字固定螺丝，拿下金属中框，中框四周也有一圈胶与支撑板固定，不过相比于玻璃后盖上的胶，黏性就比较弱了。

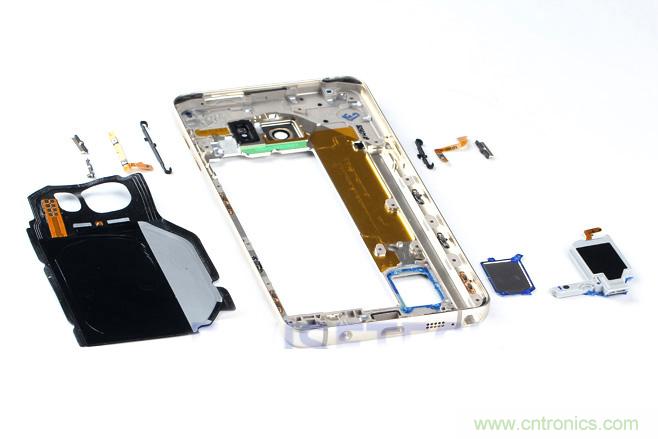

拆下金属中框上的小部件：NFC天线/无线充电线圈模块，扬声器模块，电源和音量按钮和按键FPC。

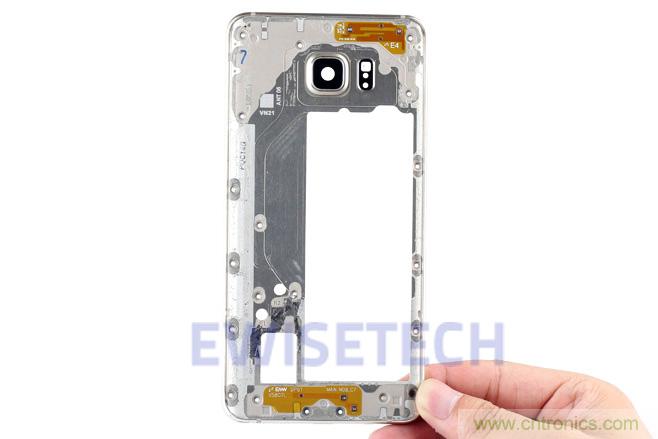

金属中框采用一块7000系列高强度铝合金注塑PBT而成。主要框架为铝合金材质，顶部和底部有FPC天线的位置采用PBT注塑，便于天线的信号溢出。

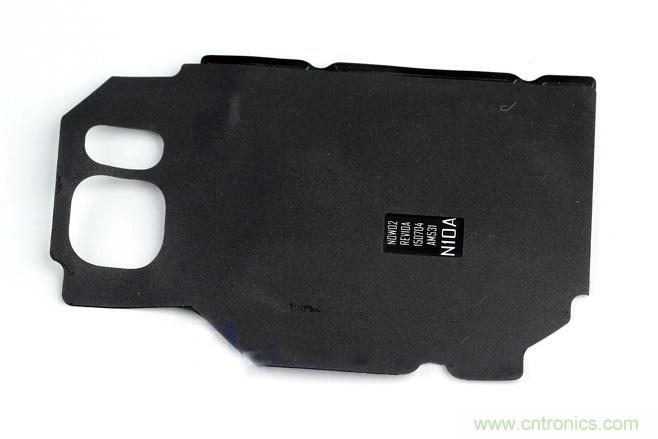

NFC天线/无线充电线圈模块表面的黑色泡棉垫，黑色泡棉垫上有摄像头、闪光灯/心率感应器的开孔。

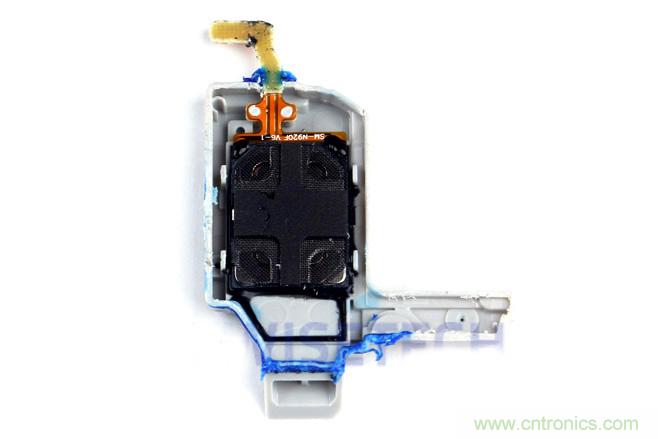

带有塑料音腔的扬声器模块，底部为出声孔。

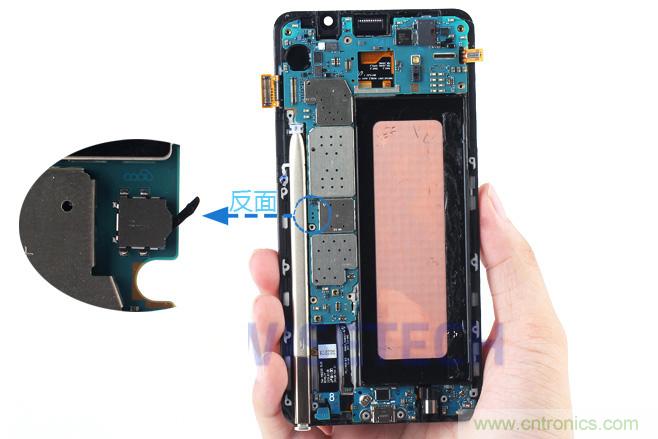

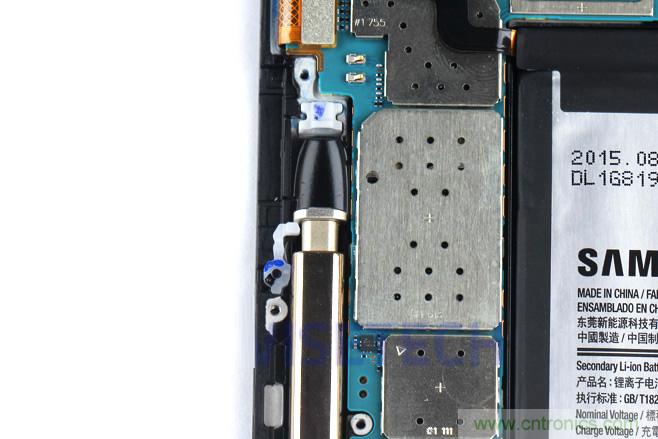

上面我们提到新的S-Pen手写笔有个开关按钮，按压一下便会自动弹出，方便使用。但是当反向插入S-Pen手写笔时，手写笔按钮开关将会被主板上的金属弹片所钩住。如果此时用力拔出手写笔，该弹片与主板相衔接的金属针脚就会被拉断导致Note5的手写笔自动检测功能失效而无法继续使用。所以虽然Galaxy Note5的新S-Pen手写笔使用方便，但用户千万别轻易尝试反向插入S-Pen笔，否则事故率可是100%。

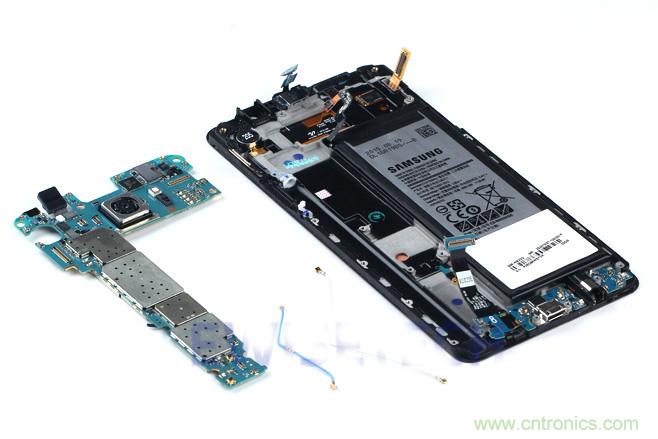

打开连接器接口取下主板和同轴线。Galaxy Note5采用了主副板分离的设计，主板为L型。

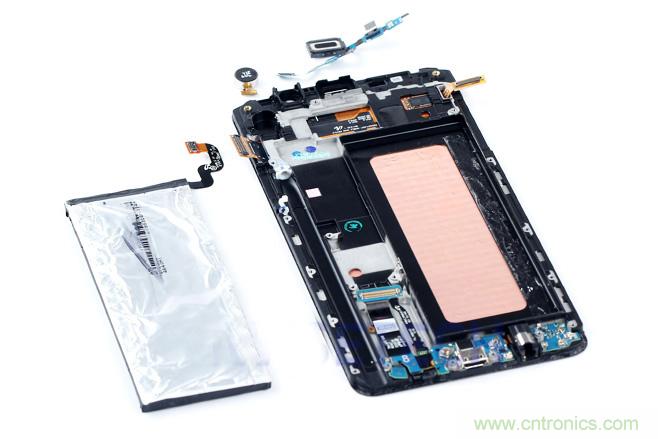

取下支撑板上的听筒、光线/距离传感器模块、扁平的圆形振动器和电池。

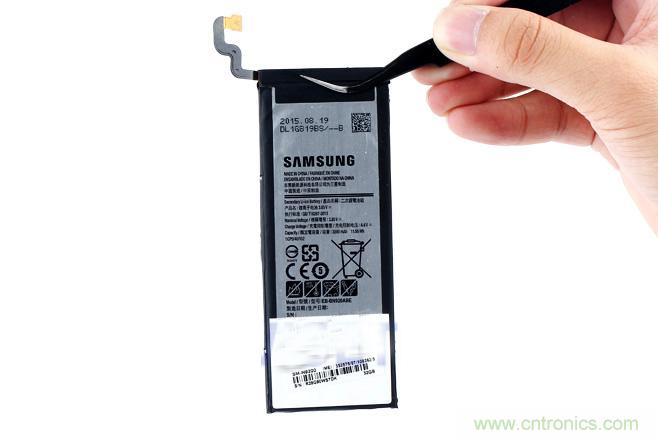

Galaxy Note5采用了一块3.85伏3000毫安时的锂离子电池，电池型号为EB-BN920ABE，电池由东莞ATL为三星制造，电芯同样来自ATL。整块电池采用与Galaxy S6 Edge+相同的双面胶固定方式，双面胶黏性较强。

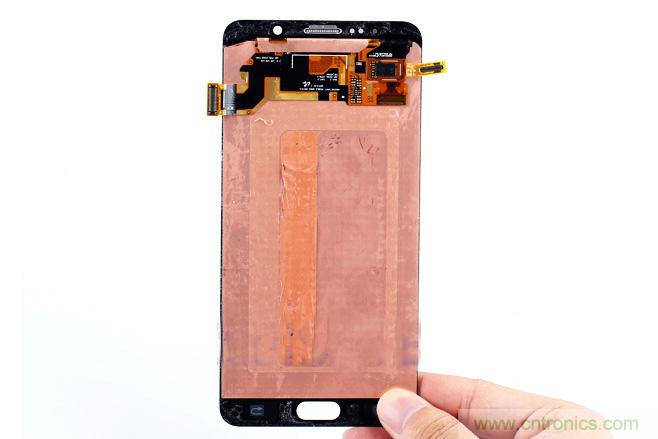

Note5搭载三星自家的5.7英寸2K(2560 x 1440)分辨率的Super AMOLED屏幕，采用On-Cell全贴合工艺，康宁大猩猩保护玻璃，整块屏幕厚度约为1.65毫米。屏幕背面贴着大面积铜箔用于辅助散热，屏幕型号为：AMS567JA01，连接软板上集成了一颗型号为FT6AH的意法半导体触控芯片，此型号的触控芯片也应用在了Galaxy S6 Edge+身上。

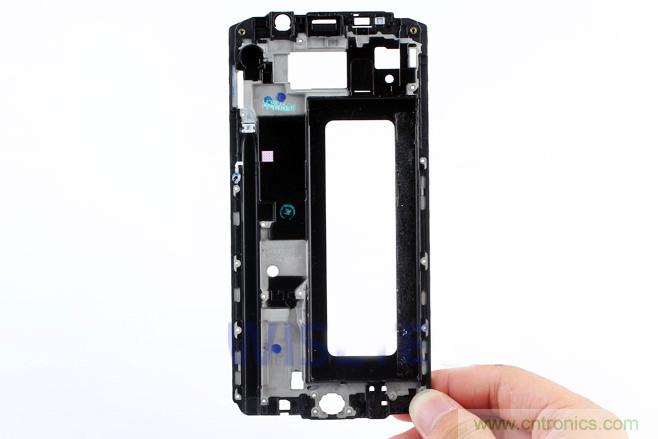

Galaxy Note5的内支撑板和Galaxy S6 Edge+一样采用了镁铝合金+注塑PC。

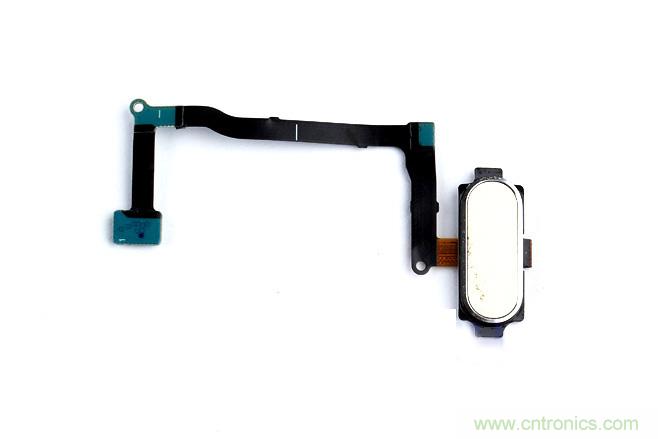

按压式指纹识别的Home按键模块。由Synaptics公司生产的指纹传感器，一共能录入4个指纹。功能上支持指纹解锁，指纹支付，快速打开设定的APP。

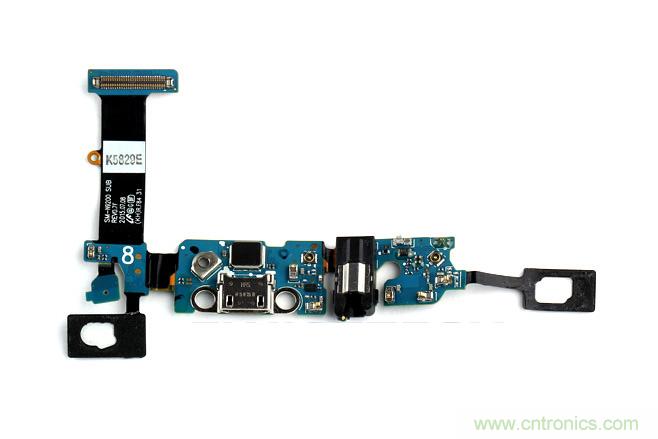

副板上集成了电容触控按键、麦克风、耳机孔和USB接口。左边为返回触控按键电容圈软板，右边为多任务触控按键的电容圈软板。

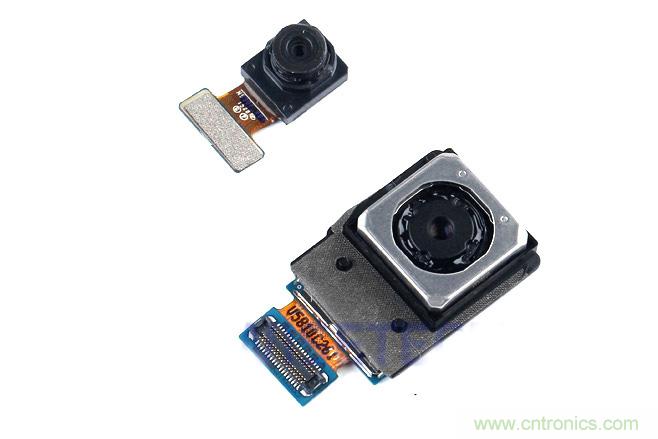

Galaxy Note5配备了1600万像素后置摄像头+500万像素前置摄像头，1600万像素后摄像头支持OIS光学防抖技术，f/1.9大光圈，支持4K视频拍摄。

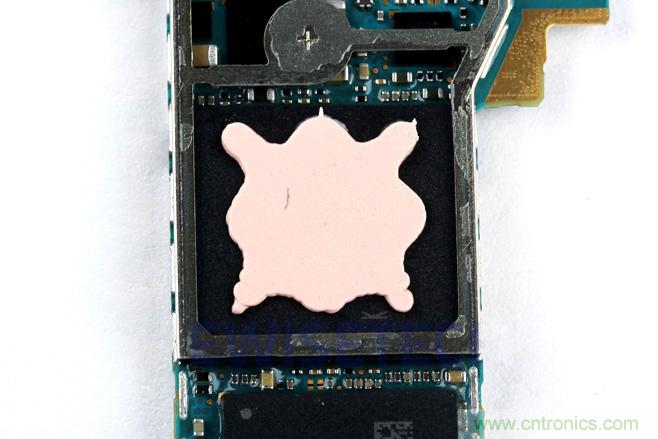

在拆解主板屏蔽罩的过程中，发现处理器芯片上覆盖了一层淡粉色的散热硅膏。因为处理器一般是发热大户，所以这种散热方案设计也是比较常见。

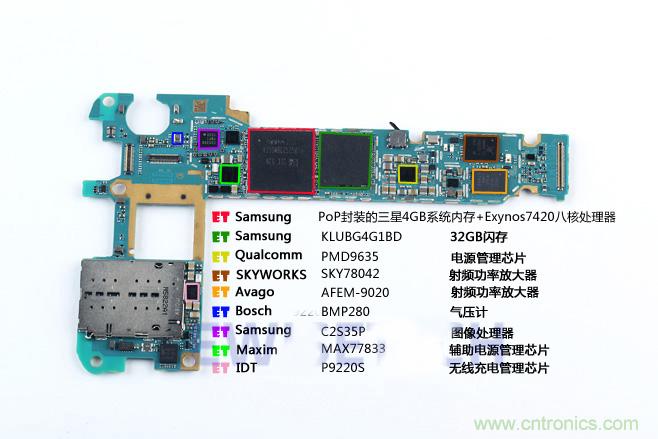

主板正面： PoP封装的三星4GB系统内存和Exynos 7420八核处理芯片组，三星32GB闪存芯片和C2S35P图像处理器，高通PMD9635电源管理芯片，美国SKYWORKS的SKY78042射频功率放大器，Avago的AFEM-9020射频功率放大器，德国Bosch公司的BMP280气压计，Maxim公司的MAX77833辅助电源管理芯片，IDT公司P9220S无线充电管理芯片。

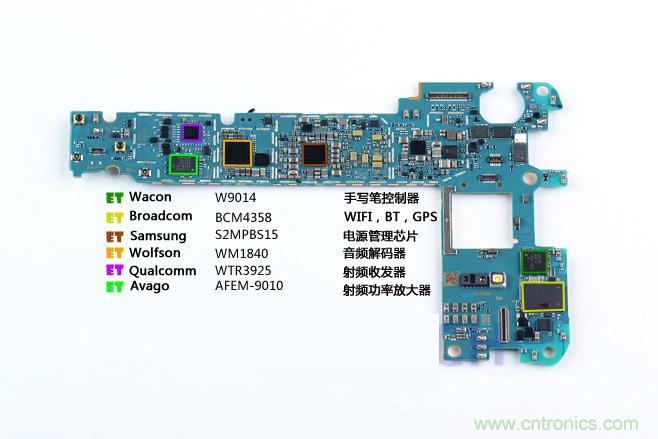

主板反面：三星的S2MPBS15电源管理芯片，博通公司的BCM4358 WIFI/BT/GPS芯片，Wacon公司的型号为W9014的S-Pen手写笔控制器，Wolfson公司的WM1840音频解码芯片，高通公司的WTR3925射频收发器，Avago公司的AFEM-9010射频功率放大器。

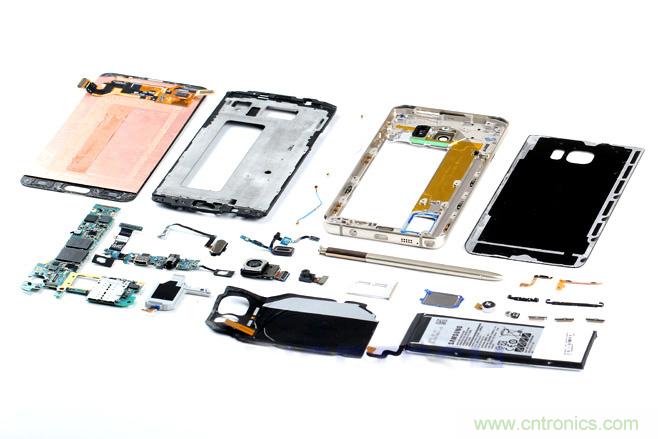

Galaxy Note5拆解集合图：
总结：
三星Galaxy Note5作为三星旗下新一代大屏旗舰手机，外观上延续了Galaxy S6的基本设计元素，局部细节处略有不同，玻璃后盖两侧采用了跟Galaxy S6不同的圆弧形收边设计，更加贴合手掌，握感更为舒适。硬件配置上与Galaxy S6 Edge+几乎保持一致，整机装配上使用了大量模块化设计的元器件，后期维修更换较为方便。作为Galaxy Note系列中独有的特色功能——S-Pen手写笔的更新换代，让用户使用起来更加方便。不过更新换代后的S-Pen手写笔虽然在功能和使用上更加便捷，但在反插S-Pen手写笔易导致其损坏的问题上，还是希望三星会在下一代产品中加以改进。
