温度变送器接线方法

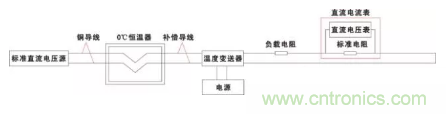

1、二线制热电偶温度变送器具有参考端温度自动补偿时接线如上图

1.1 输入信号为热电偶时，校验智能温度变送器按照此图接线。其他厂家生产的温度变送器接线也相同。

1.2 上图中热电偶补偿导线采用与测量热电偶对应的补偿导线；用mV信号发生器模拟热电偶信号；冰筒容器内为冰、水混合态，保持冷端温度为0℃。

1.3 温度变送器精密测量方法：

根据热电偶分度表上对应的电势值，直接由毫伏信号发生器模拟热电偶输出信号，测量温度变送器输出的4-20mA信号，计算出变送器的测量精度。

这种测量方法可以消除测量过程中冷端温度变化引起的测量误差，但补偿线本身引起的测量误差还是无法消除。这种方法一般在实验室测量和温度变送器生产厂出厂校验时使用。

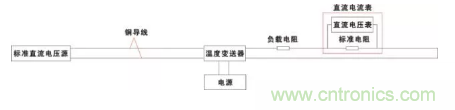

2、二线制热电偶温度变送器无参考端温度自动补偿时，变送器校验接线如上图

2.1 上图使用于二线制热电偶温度变送器无参考端温度自动补偿时。

2.2 带补偿的热电偶温度变送器采用实用测量法进行校对时，也采用这种接线方式：

在变送器输入端放置一个温度计，测得冷端温度值，由分度表查得此温度电势值Eω，再根据热电偶分度表的电势值E0，由毫伏信号发生器输出（E0-Eω）值，即模拟热电偶的输出，测量热电偶温度变送器4-20mA电流输出值，计算变送器的测量精度。这种方法存在环境温度变化和温度计测量冷端误差两方面，无法消除这两方面带来的测量误差。因此，通常作为现场零时比对测量时使用，不做为温度变送器检定校验使用。

3、二线制热电阻温度变送器校验接线如上图

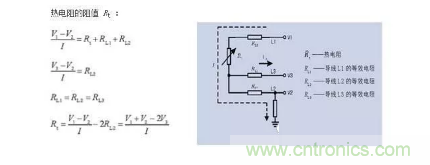

3.1 热电阻信号必须采用三线制接入温度变送器，有利于获得更高的测量精度。文章“Pt100两线制、Pt100三线制和Pt100四线制接线对测温精度的影响”中有详细介绍。三线制要求三根导线的材质、线径、长度一致且工作温度相同，使三根导线的电阻值相同，即RL1=RL2=RL3。通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2、V3。导线L3接入高输入阻抗电路，IL3=0。

3.2 智能温度变送器输入信号为热电阻时，校验智能温度变送器按照此图接线。其他厂家生产的温度变送器接线也相同。

4、四线制热电偶温度变送器具有参考端温度自动补偿时，变送器校验接线如上图

注：最常见导轨式热电偶温度变送器（一入一出、一入二出等）和架装式热电偶温度变送器接线按照此图进行。

5、四线制热电偶温度变送器无参考端温度自动补偿时，变送器校验接线如上图

6、四线制热电阻温度变送器校验接线如上图
