市电经B1降压为交流12V，再经D1，D2全波整流及C1滤波后由R1，DW，C2稳压，IC1是可编程振荡器定时器CD4541，产生周期为2.4小时的脉冲信号，RP，C3确定了IC1内振荡器工作频率，其12，13脚接高电平时，⑧脚的输出是对振频的65536分频，因此周期T=2.3·65536-RP．C3;十进制计数分配器IC2为CD4017，在IC1输出的时钟信号触发下，十个输出端依次输出2.4小时高电平，经二极管、R4使BG导通，J吸合，臭氧发生电路工作。
右图所示的臭氧发生电路由固态模块TWH9223．升压
变压器B2和臭氧|管190组成，均为中山达华厂生产的组件，其中在TWH9223内部固化了整流滤波电路、电子开关指示电路、15kHz振荡电路和功率放大电路等，其输出经固态升压模块B2推动190间歇工作，工作10秒，停止30秒，这将有助于延长臭氧管的使用寿命。
TW/H9223的⑤、⑥脚所接的发光二极管用于指示间歇工作状态。由于整个臭氧发生组件对电压的要求较宽松，因此无须采用稳压电路供电。
本装置中的a-j十个端子可根据需要与R4连接。
图1：臭氧发生电路
若想让臭氧机持续工作两个时钟周期，可将两输出端联接后再与R4联接（如图），当然亦可用某些输出端控制排风扇、电灯等电器。用作卫生间空气清新时可另作时间设置。

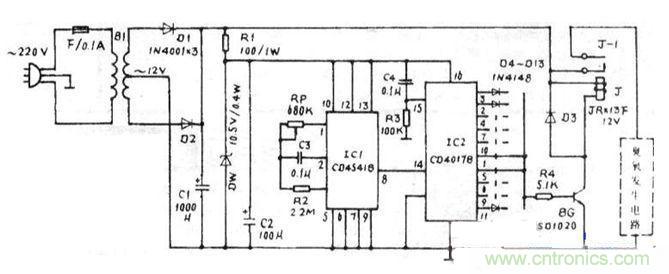

图2：整体电路设计
1．大多元器件不难获得，电源变压器B1选取5W时即能满足功率需求，当然优质小3W的B1也能胜任；但RP与03应具有5%以上的精度。
2．用于汽车空气清新时，下图中的降压稳压电路可省去，因为汽车蓄电池多为12V供电。
3．由于臭氧质量比空气重，因此本装置必须安置于高处，便于生成的臭氧向下流动，与空气充分混合。
4.在奥氧发生期间，最好离开现场，避免对呼吸道的刺激。
