静电容量小于1PF的玻璃放电管选型指南
来源:电子元件技术网发布时间:2012-06-01490浏览
询问 AI中心议题：
一、特性
1.电流承受能力强：1000A（8×20μsec）、100A(10×700μsec)
2.静电容量小于1PF(1kHz),反应灵敏，吸收速度在纳秒级,残余电压接近其直流转折电压，从而能及时有效地吸收瞬间高压，动作速度明显优于普通气体放电管和其它保安单元；
3.更新换代容易，可直接替代LC滤波组件、热敏电阻、压敏电阻和普通气体放电管等保安单元；
4.体积小，价格低廉，脉冲寿命长。
二、应用范围
深波电子微型突波吸收器产品有GSS、GSE、GS41和GS37等系列。主要用于防止浪涌电流或者过电压对设备造成损坏，广泛应用于：
1.对电话、传真、调制解调器、程控电话交换机、配线架、网络等通信设备和数字传输设备，作浪涌电流保护；
2.传感线上作浪涌电流保护；
3.有线电视（CATV）系统的浪涌电流保护；
4.用作CRT监视器、电脑彩显和彩电静电保护；
5.轿车音频系统、无线电通信设备上作静电保护。

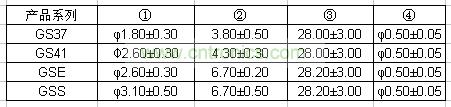

三、结构和尺寸 (单位: mm)
四、规格参数
1. 元件代码
⑴ ⑵ ⑶ ⑷
GSXX--------XXX---------X
系列直流放电直流放电起始电
起始电压压容许误差范围
(1) GS:SEMBO SURGE ABSORBER；
(2) 产品系列：GS37，GS41，GSE，GSS；
(3) 前两位数字表示有效数字，第三个数字表示零的个数；
(4) L:±15% M:±20% N:±30%。
例如: GS41-301L的直流放电起始电压为：
标称值：300V，上限值:345V,下限值:255V。
2. 温度范围
(1) 使用时:-40℃～＋85℃
(2) 储存时:-55℃～＋125℃

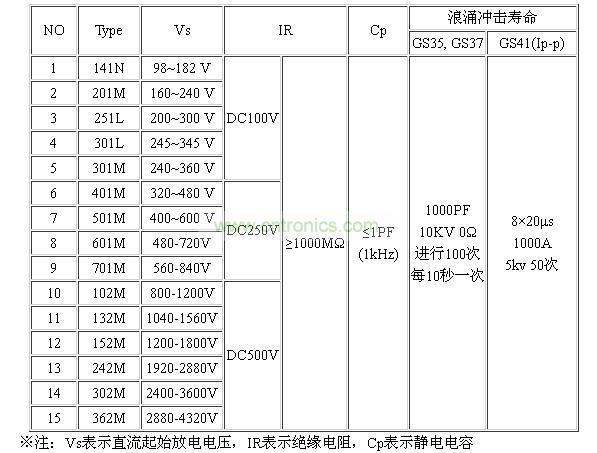

3.参数特性
[page]
3.参数特性
- 静电容量小于1PF的玻璃放电管选型指南
一、特性
1.电流承受能力强：1000A（8×20μsec）、100A(10×700μsec)
2.静电容量小于1PF(1kHz),反应灵敏，吸收速度在纳秒级,残余电压接近其直流转折电压，从而能及时有效地吸收瞬间高压，动作速度明显优于普通气体放电管和其它保安单元；
3.更新换代容易，可直接替代LC滤波组件、热敏电阻、压敏电阻和普通气体放电管等保安单元；
4.体积小，价格低廉，脉冲寿命长。
二、应用范围
深波电子微型突波吸收器产品有GSS、GSE、GS41和GS37等系列。主要用于防止浪涌电流或者过电压对设备造成损坏，广泛应用于：
1.对电话、传真、调制解调器、程控电话交换机、配线架、网络等通信设备和数字传输设备，作浪涌电流保护；
2.传感线上作浪涌电流保护；
3.有线电视（CATV）系统的浪涌电流保护；
4.用作CRT监视器、电脑彩显和彩电静电保护；
5.轿车音频系统、无线电通信设备上作静电保护。
三、结构和尺寸 (单位: mm)
四、规格参数
1. 元件代码
⑴ ⑵ ⑶ ⑷
GSXX--------XXX---------X
系列直流放电直流放电起始电
起始电压压容许误差范围
(1) GS:SEMBO SURGE ABSORBER；
(2) 产品系列：GS37，GS41，GSE，GSS；
(3) 前两位数字表示有效数字，第三个数字表示零的个数；
(4) L:±15% M:±20% N:±30%。
例如: GS41-301L的直流放电起始电压为：
标称值：300V，上限值:345V,下限值:255V。
2. 温度范围
(1) 使用时:-40℃～＋85℃
(2) 储存时:-55℃～＋125℃
3.参数特性
[page]
3.参数特性
