PCB菜鸟福利：搞懂线宽、线距

来源:电子元件技术网发布时间:2020-01-22899浏览

线路

对于设计师来说，我们在设计的过程中不能只考虑设计出来的精度以及完美要求，还有很大一个制约条件就是生产工艺的问题。很可能设计出来的产品是“林志玲”生产的就是“罗玉凤”了，板厂不是美帝，不可能为了一个优秀的产品的诞生，重新打造一条生产线。

所以我们要学习苏联式的设计经验——在现有生产条件下堆出最优良的产品。包括电路板层数，厚度，孔径，最小线宽线距，铜厚等基本参数要求；也包括板材类型，表面处理，特殊加工等特别要求。一般在PCB加工的时候，分测试用的打样加工，以及最终成型的批量产品加工。对于设计师来说，有实际意义并需要严格遵守的是批量产品加工的工艺要求。

而对于制造精度相关的工艺要求来说，最基本最重要的是线宽线距和最小孔径。也即加工厂能处理最小多细的线宽以及最小多大的孔。如果线宽在设计中没有达到要求，太细的话是无法正确加工出来的。线宽线距精度同样影响到丝印层上的文字图案是否清晰。而孔径太小的话也是没有相应的钻头支持的。最小孔径所对应的钻头尺寸同样影响到机械孔，安装孔等各种类型板形剪切的公差精度。

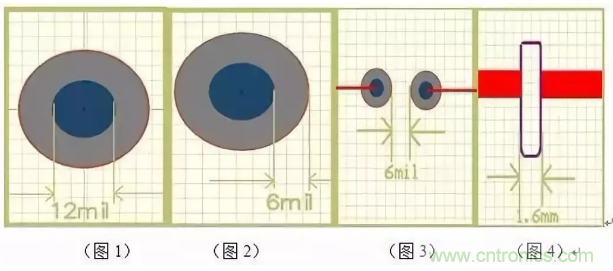

线宽线距与孔径规则设置注意事项

在PCB设计中，批量加工所能支持的最高精度为线宽线距4mil。即布线宽度必须大于4mil，两条线之间的间距也需要大于4mil。当然只是线宽线距的最低极限值。在实际的工作中线宽需要按照设计需要定义为不同的值。比如电源网络定义宽一些，信号线定义细些。

这些不同的需求都可以在规则里定义不同网络不同的线宽值，然后根据重要程度设置规则应用优先级。同样，对于线距来说，在规则页面Design - Rules - Electrical - Clearance 里定义不同网络之间的电气安全间距，当然也包括线距。

另外有一种特殊情况。对于高密度管脚的元器件来说，器件内焊盘之间的间距一般很小，比如6mil，虽然满足最小线宽或间距大于4mil的制造方面的要求，但作为设计PCB来说可能不符合规则设计要求。

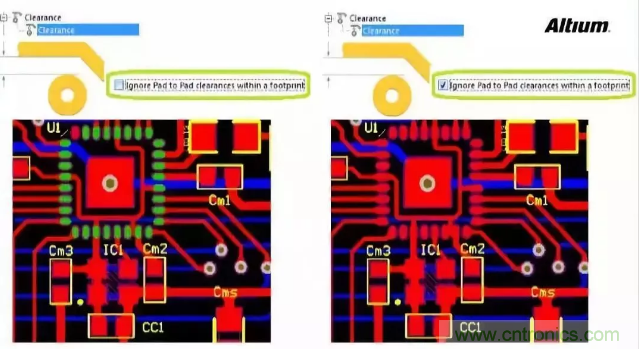

如果整个PCB的最小安全间距设置是8mil，那么元器件焊盘的间距明显违反了规则设置。在规则检查时或在线编辑时会一直绿色高亮来显示违规。这种违规显然是不需要处理的，我们应该修正规则设置来消除绿色高亮显示。在原来的处理办法中，是用query语言单独为这个器件定义不同的安全间距规则，并设置为高优先级。在新的版本中，只需要简单的勾选选项即可解决这个问题，即忽略封装内的焊盘间距Ignore Pad to Pad clearance within a footprint。如下图所示。
