电子元器件的封装

一、极性定义

极性是指元器件的正负极或第一引脚与PCB(印刷电路板)上的正负极或第一引脚在同一个方向，如果元器件与PCB上的方向不匹配时,称为反向不良。

二、极性识别方法

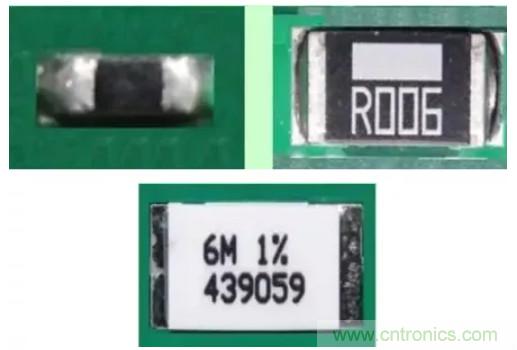

1、片式电阻（Resistor）无极性

2、电容（Capacitor）

2.1 陶瓷电容无极性

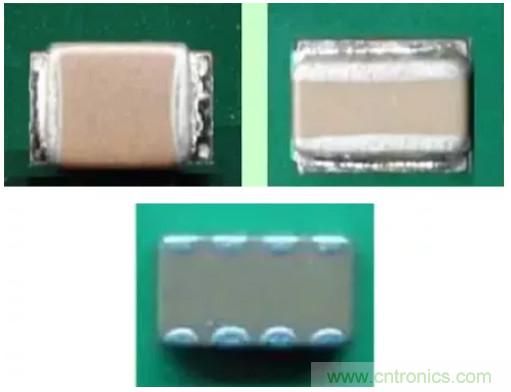

图2.2.1 陶瓷电容（无极性）

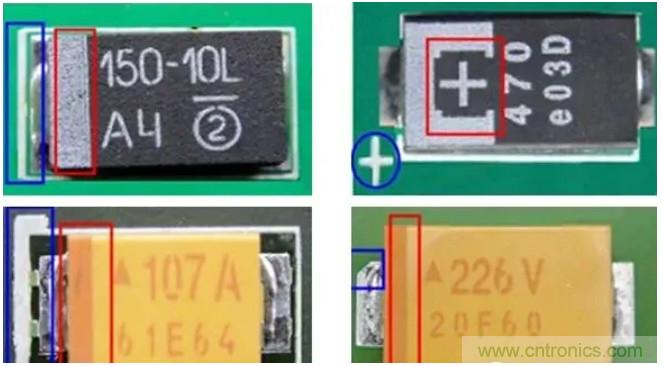

2.2 钽电容有极性

PCB板和器件正极标示：1）色带标示；2）“+”号标示；3）斜角标示。

图2.2.2 钽电容有极性

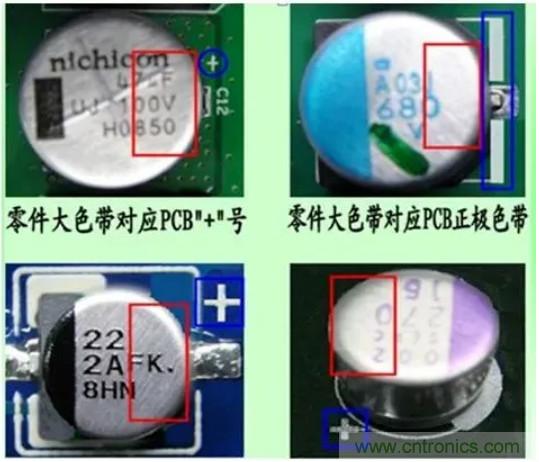

2.3 铝电解电容有极性

  

零件标示:色带代表负；PCB板标示:色带或“+”号代表正极。

图2.2.3 铝电解电容有极性

3、电感(Inductor)

3.1 片式线圈

  

片式电感等两个焊端封装无极性要求。

图2.3.1 片式电感无极性

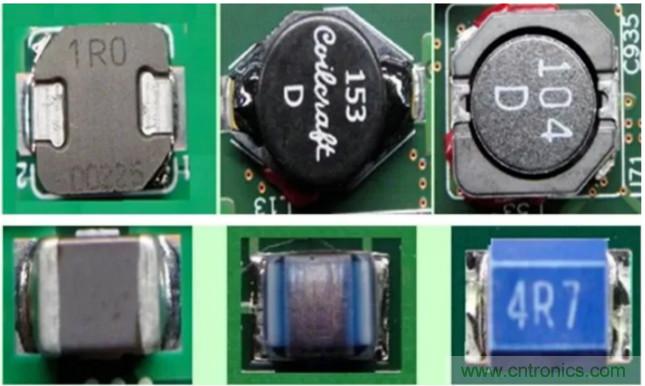

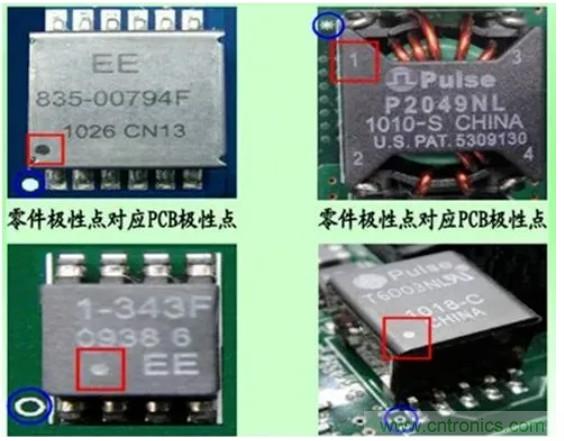

3.2 多引脚电感类

  

多引脚电感类有极性要求。零件标示:圆点/“1”代表极性点；PCB板标示:圆点/圆圈/“*”号代表极性点。

图2.3.2 多引脚电感类

4、发光二极管(Light Emitting Diode)

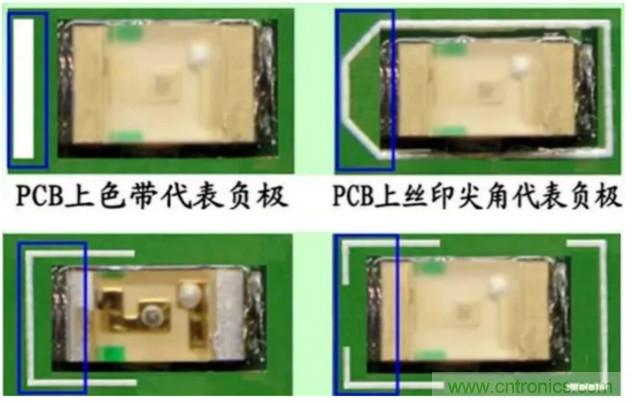

4.1 SMT表贴LED

  

表贴LED有极性。

零件负极标示:绿色为负极;

PCB负极标示：1) 竖杠代表；2) 色带代表；3) 丝印尖角代表；4) 丝印“匚”框代表。

图2.4.1 表贴LED器件

5、二极管(Diode)

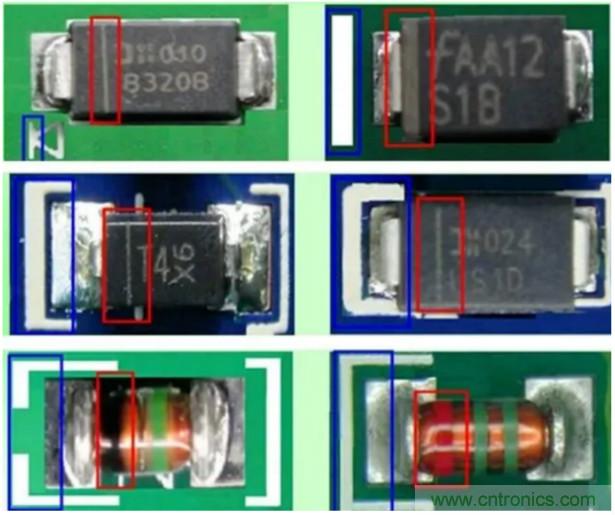

5.1 SMT表贴两端式二极管

  

表贴两端二极管有极性。

零件负极标示：1）色带，2）凹槽，3）颜色标示(玻璃体)；

PCB负极标示：1）竖杠标示，2）色带标示，3）丝印尖角标示，4）“匚”框标示

251.表贴的二极管带有极性

6、集成电路(Integrated Circuit)

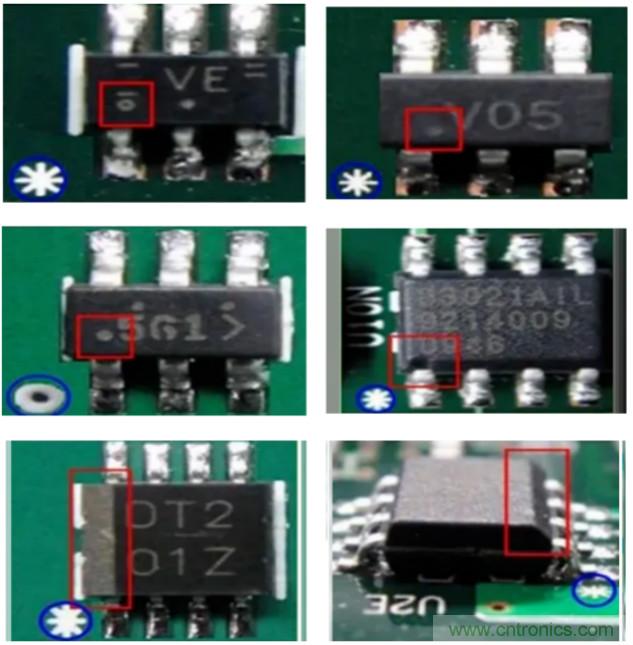

6.1 SOIC类型封装

  

这类封装有极性。极性标示:1）色带,2）符号，3）凹点、凹槽，4）斜边

图2.6.1 集成电路的极性标记

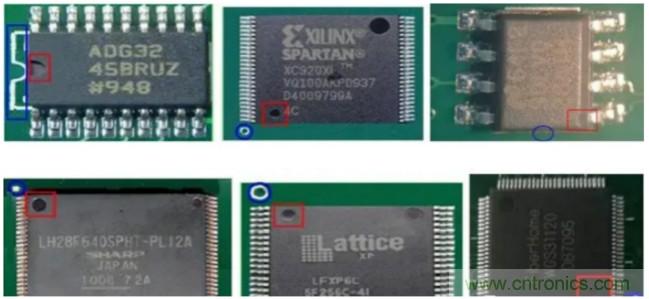

6.2 SOP或QFP类型封装

  

这类封装有极性。极性标示：1）凹点/凹槽标示，2）其中一个点与其它两/三个点的(大小/形状)不同。

图2.6.2 SOP以及QFP封装

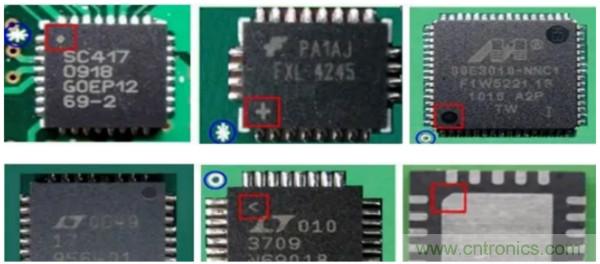

6.3 QFN类型封装

  

这类封装有极性。极性标示:1）一个点与其它两个点(大小/形状)不同,2）斜边标示，3）符号标示(横杠/“+”号/圆点)。

图2.6.3 QFN封装有极性

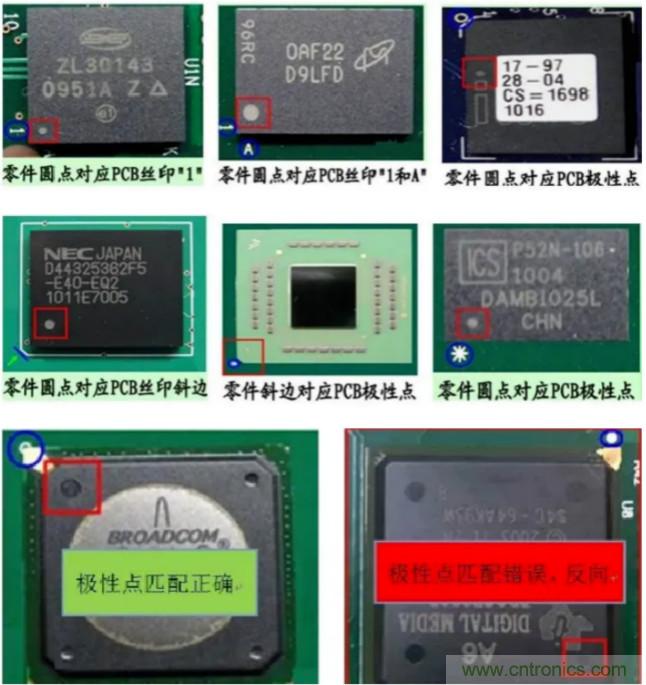

7、栅格排列球形脚芯片(Ball Grid Array)

零件极性:凹点/凹槽标示/圆点/圆圈标示；

PCB板极性:圆圈/圆点/字母“1或A”/斜角标示。

零件极性点对应PCB上极性点。

图2.7.1 BGA封装芯片
