拆解报告：绿联20000mAh 45W双向快充移动电源

近期，UGREEN绿联相继推出了多款充电新品，包括100W四口氮化镓充电、100W四口桌面充、10000mAh磁吸无线充移动电源、20000mAh 45W双向快充移动电源等，为广大消费者提供了丰富的选择。

此外，在7月19号，绿联还与华为签署深度合作协议，双方将携手打造40W超级快充，据悉将推出UAB-A口款和全新USB-C款，让人非常期待。

充电头网本次拆解的便是绿联新款20000mAh 45W双向快充移动电源PB165，产品主打大容量和大功率快充，适合出远门使用，可让手机快速满血复活，甚至还能给笔记本充电，非常实用。下面我们就来看看这款移动电源做得如何。

一、绿联45W双向快充移动电源外观

包装盒正面印有UGREEN绿联品牌、产品名称、外观图，此外还有ATL电芯、45W快充、可充笔记本电脑三大特性标识。

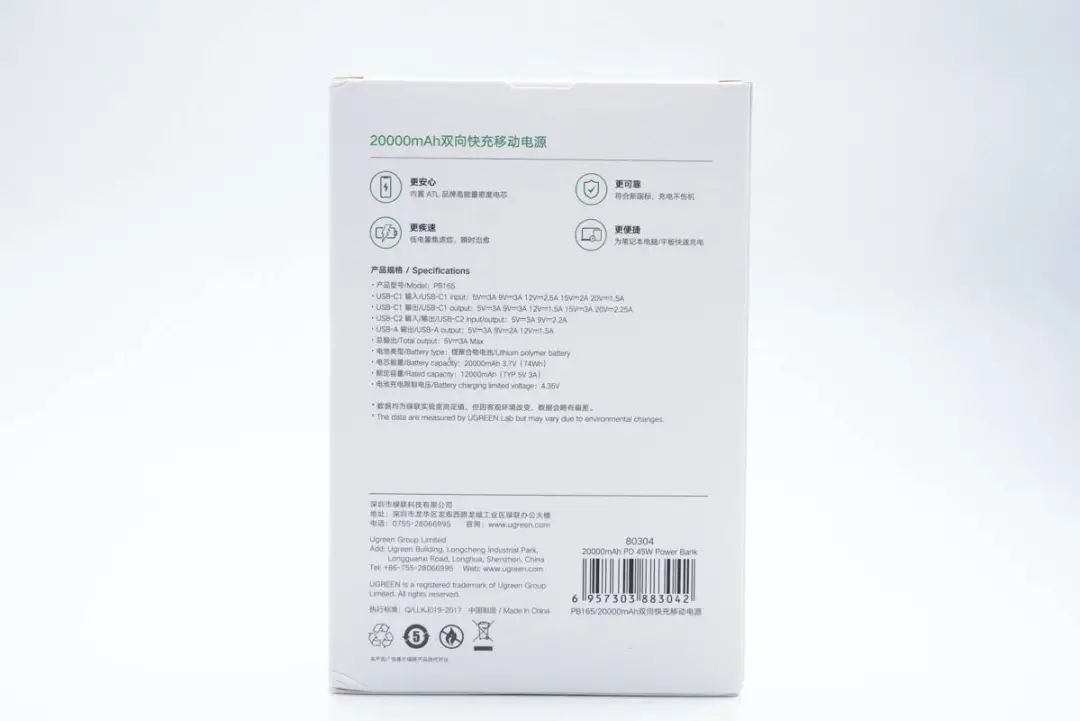

背面印有产品四大特性、参数和商家信息等。

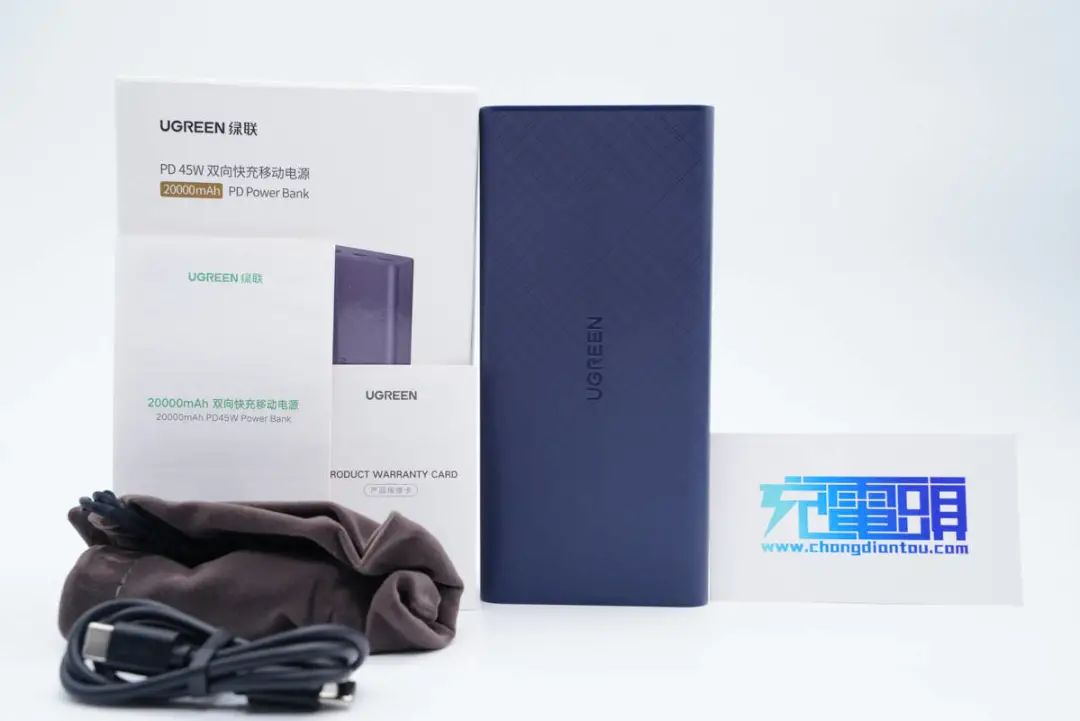

包装内含移动电源、数据线、收纳袋、使用说明书和保修卡。

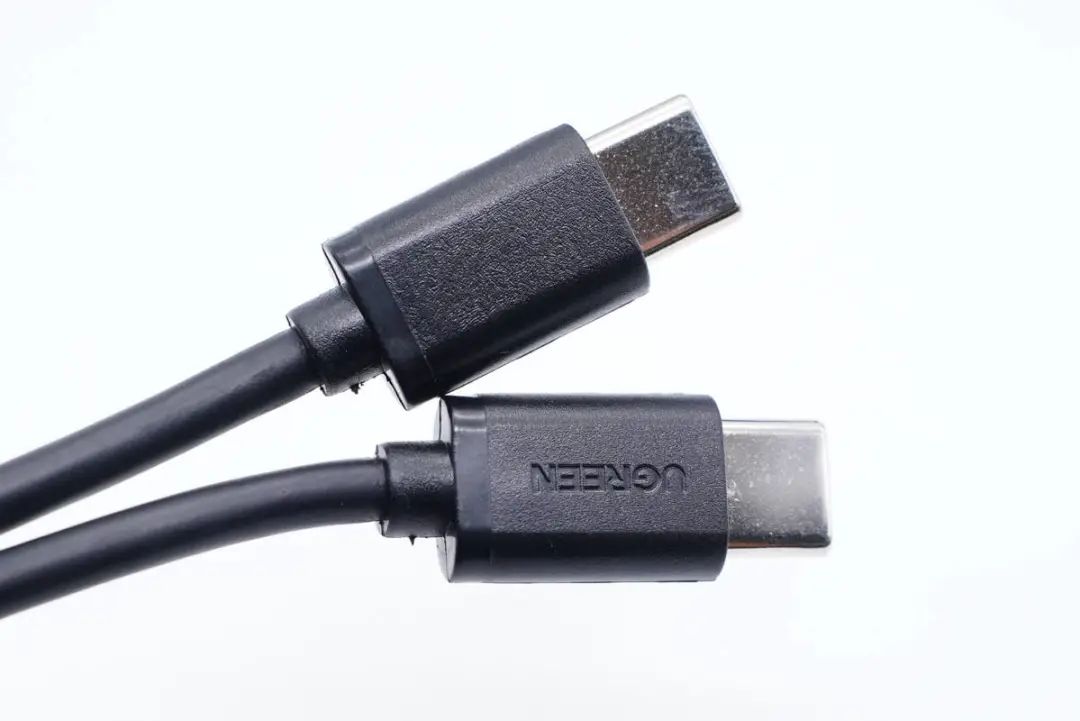

线缆是CC线，线头外壳磨砂并凹印UGREEN品牌logo。

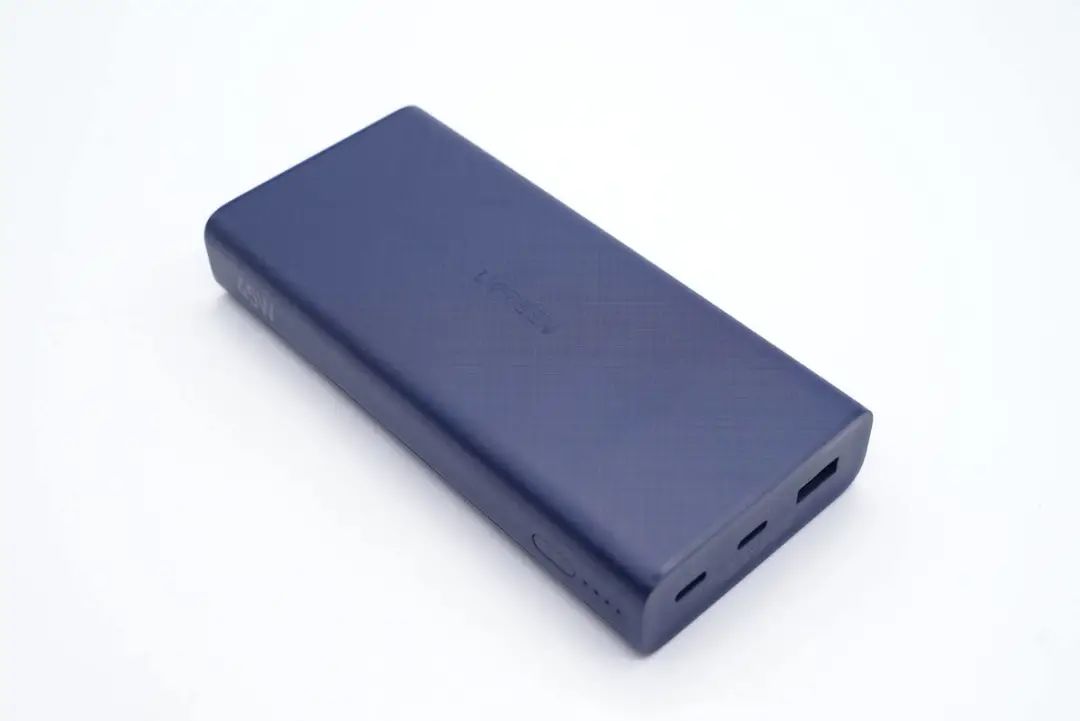

绿联这款双向快充移动电源采用PC+ABS材质塑料外壳，造型扁平，两侧边缘弧面过渡，携带方便上手体验感好。

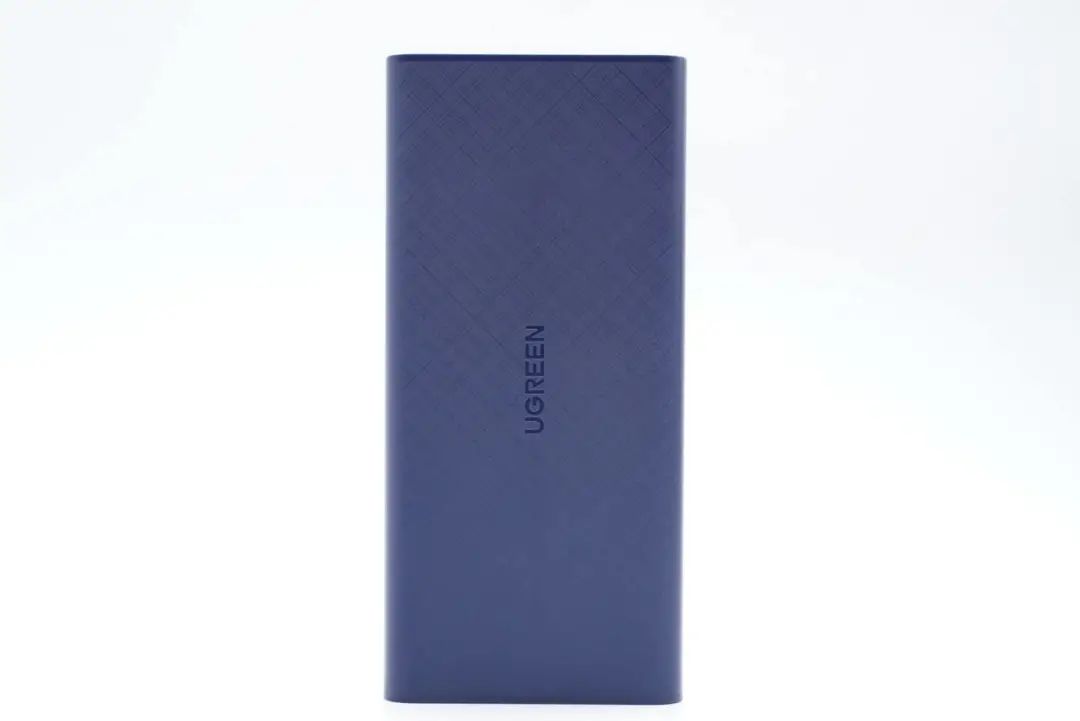

机身正背面晒纹设计进行装饰，同时增加使用手感，此外正面中心凹印UGREEN品牌。

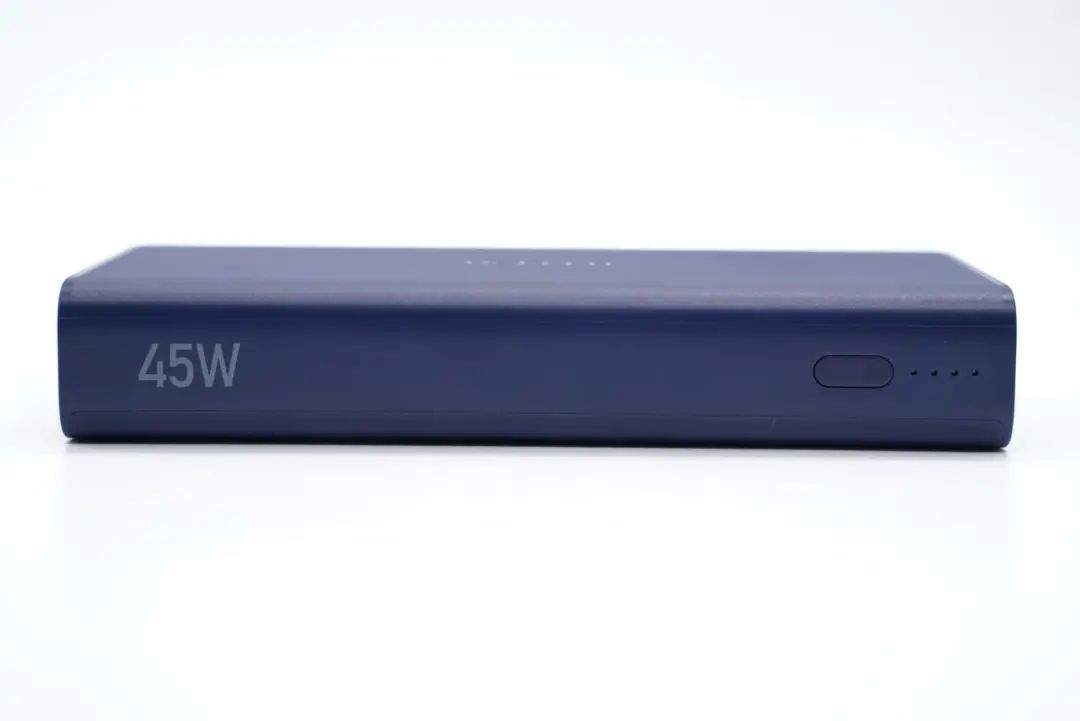

机身一侧配有电源键以及电量指示灯，并印有45W功率字样，表明产品最大输入/输出功率。

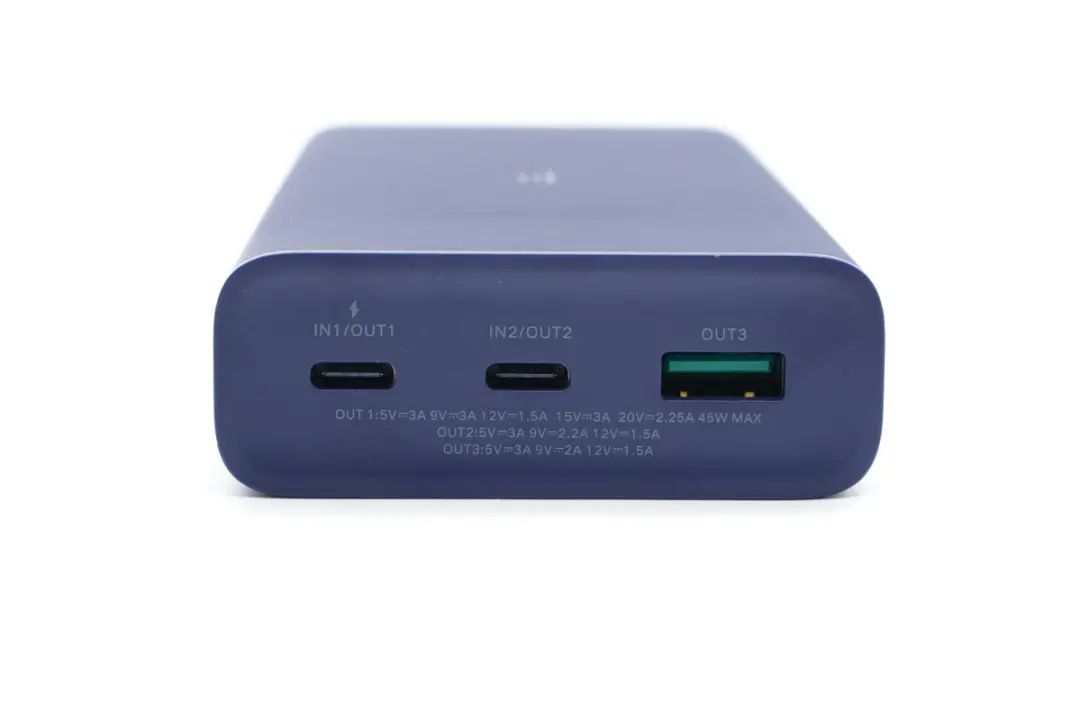

顶部配有2C1A三个USB接口，接口旁印有区别标识和参数。

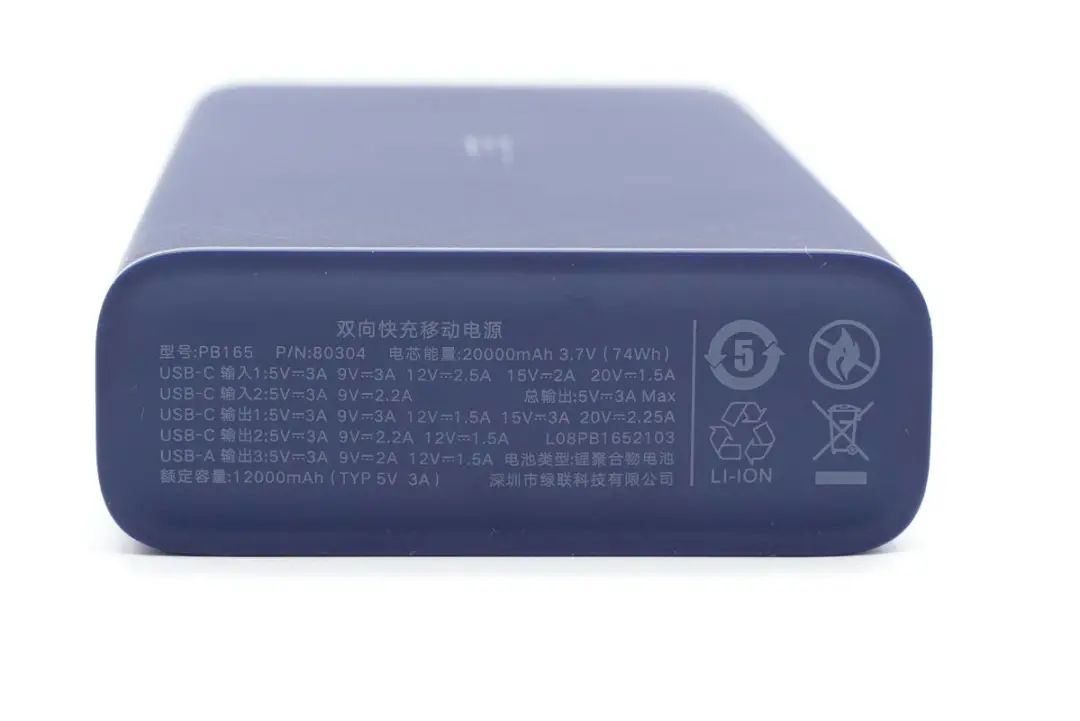

机身底部印有产品的详细参数信息

产品型号：PB165

电池类型：锂聚合物电池

电芯能量：20000mAh 3.7V（74Wh）

额定容量：12000mAh

输入：

USB-C1：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-C2：5V3A、9V2.2A

输出：

USB-C1：5V3A、9V3A、12V1.5A、15V3A、20V2.25A

USB-C2：5V3A、9V2.2A、12V1.5A

USB-A：5V3A、9V2A、12V1.5A

总输出：5V3A Max

深圳市绿联科技有限公司

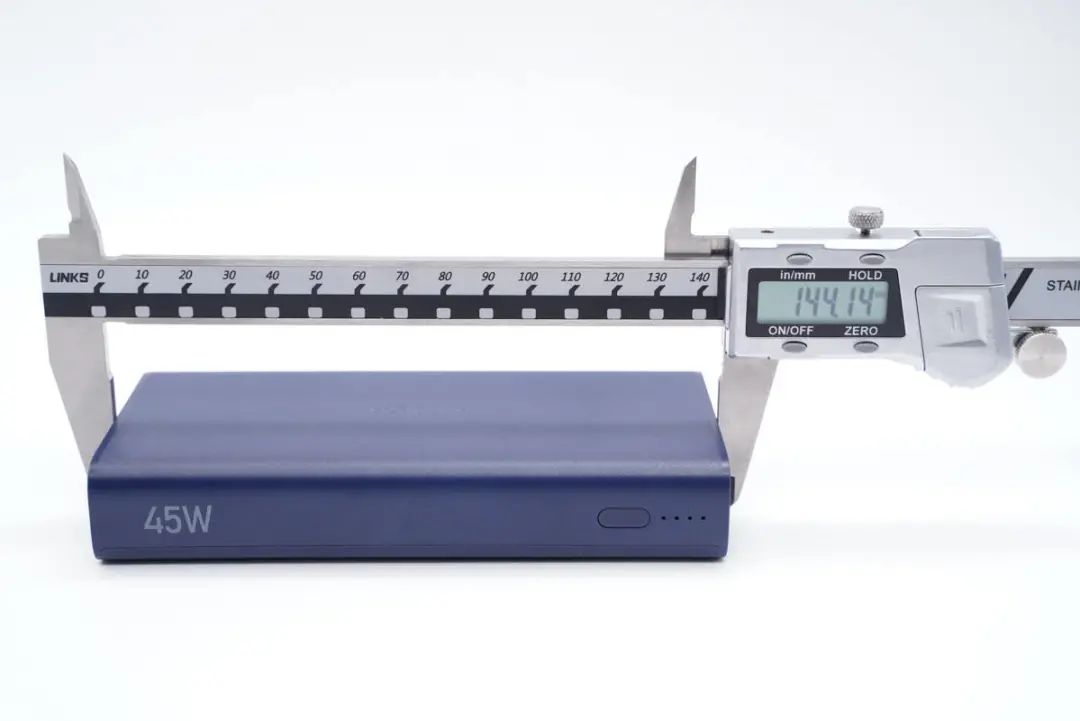

测得机身长度为144.14mm。

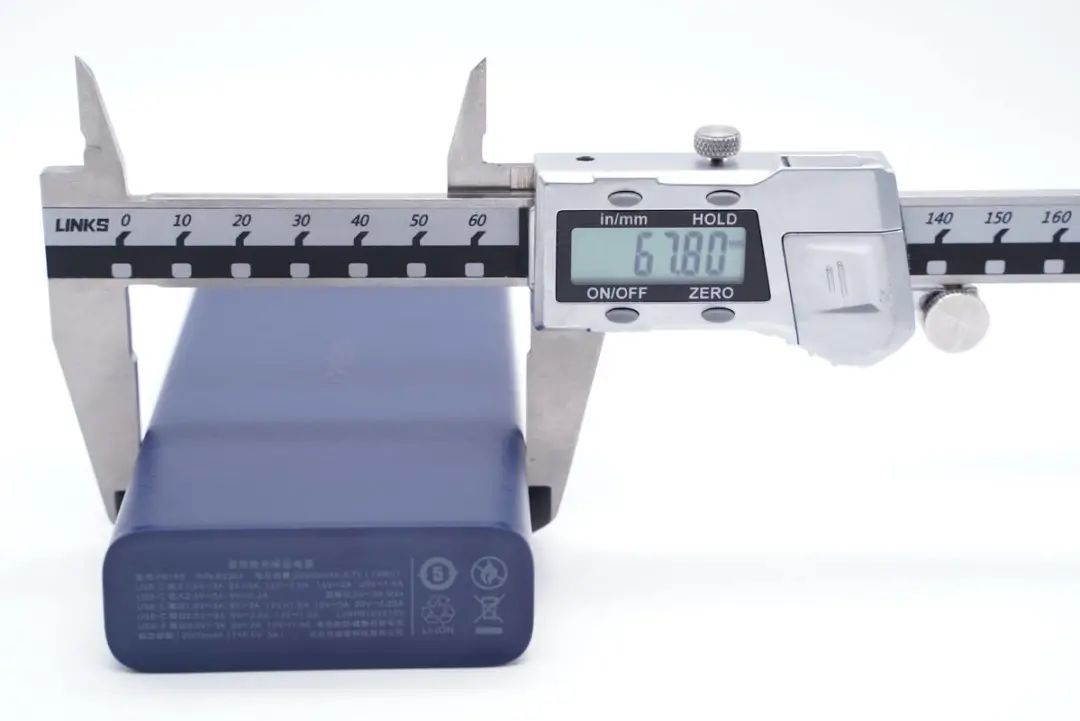

宽度为67.8mm。

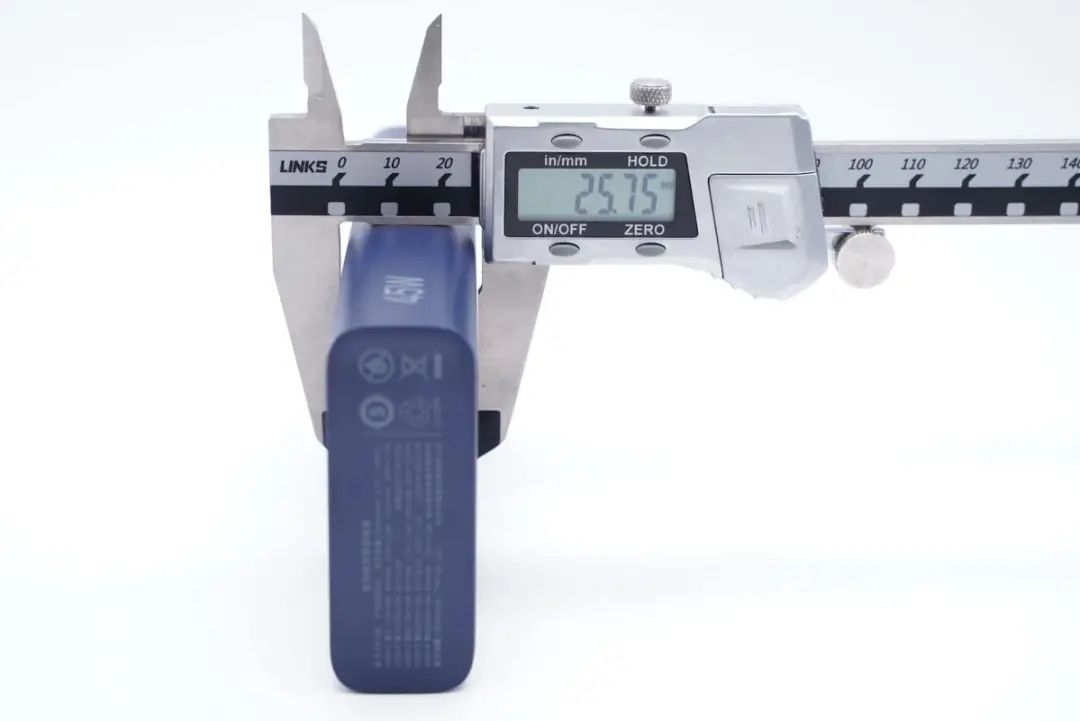

厚度为25.75mm。

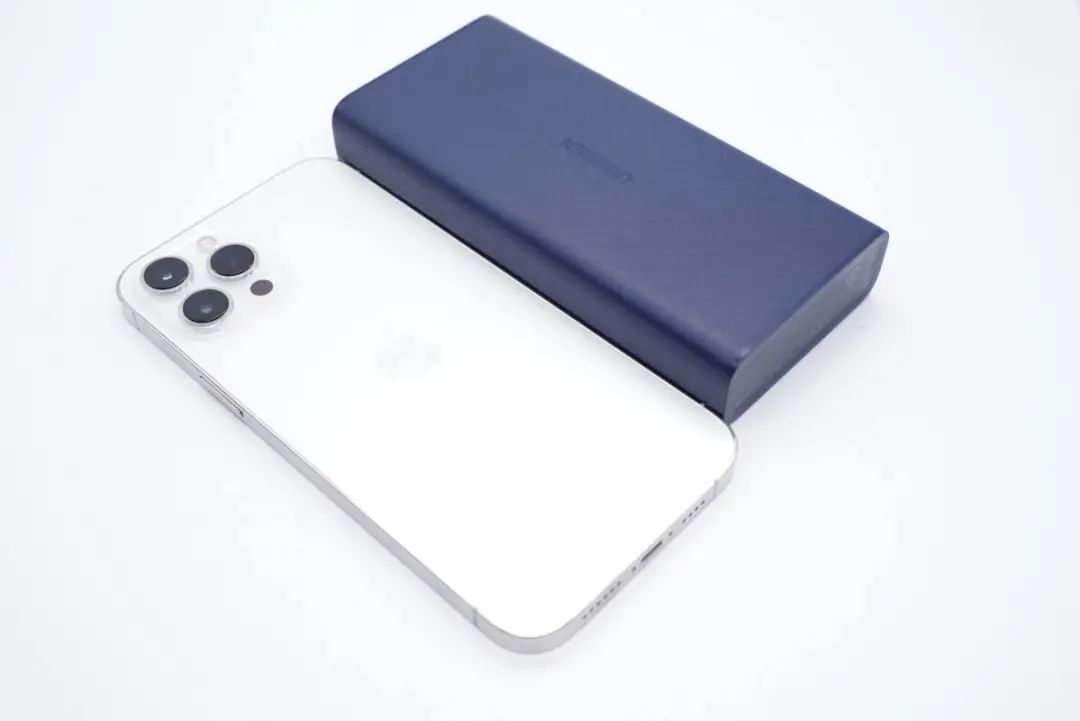

和苹果iPhone 12 Pro Max对比，长宽都要小一些。

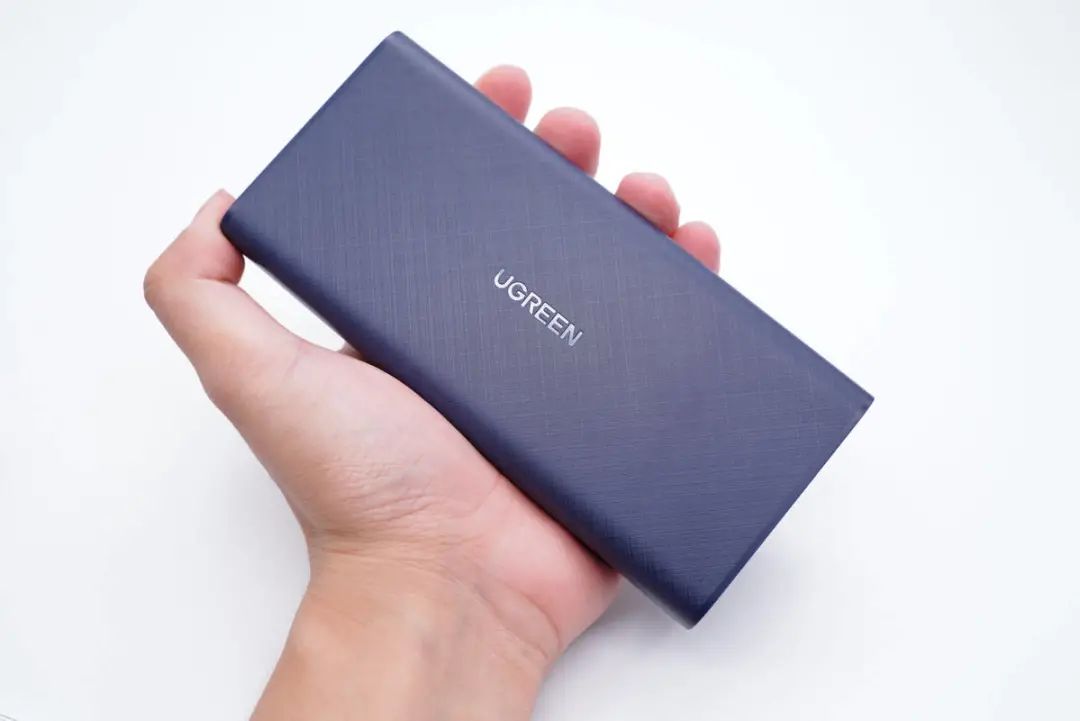

拿在手上的直观感受。

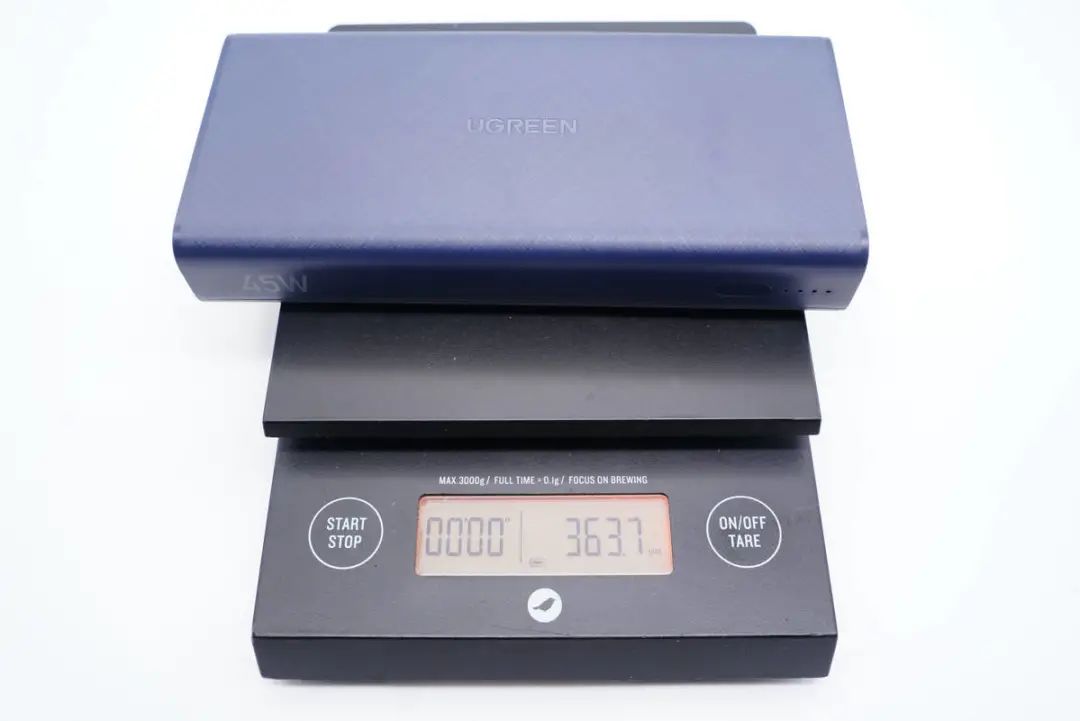

重量为363.7克。

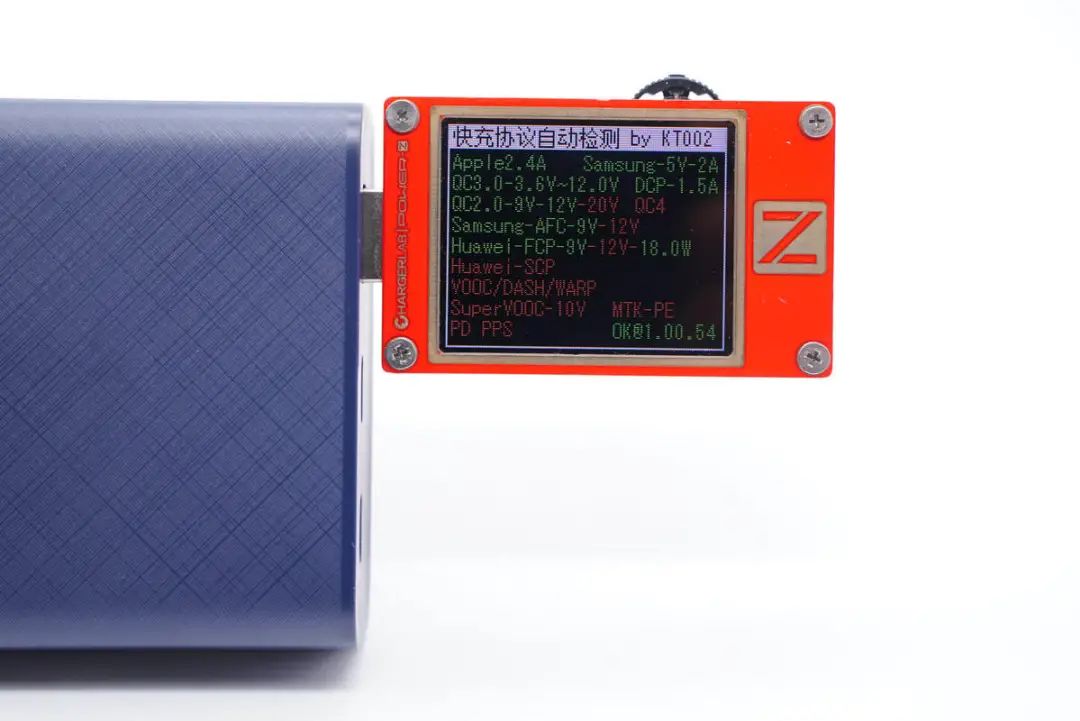

使用ChargerLAB Power-Z KT002测得USB-A口支持Apple2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

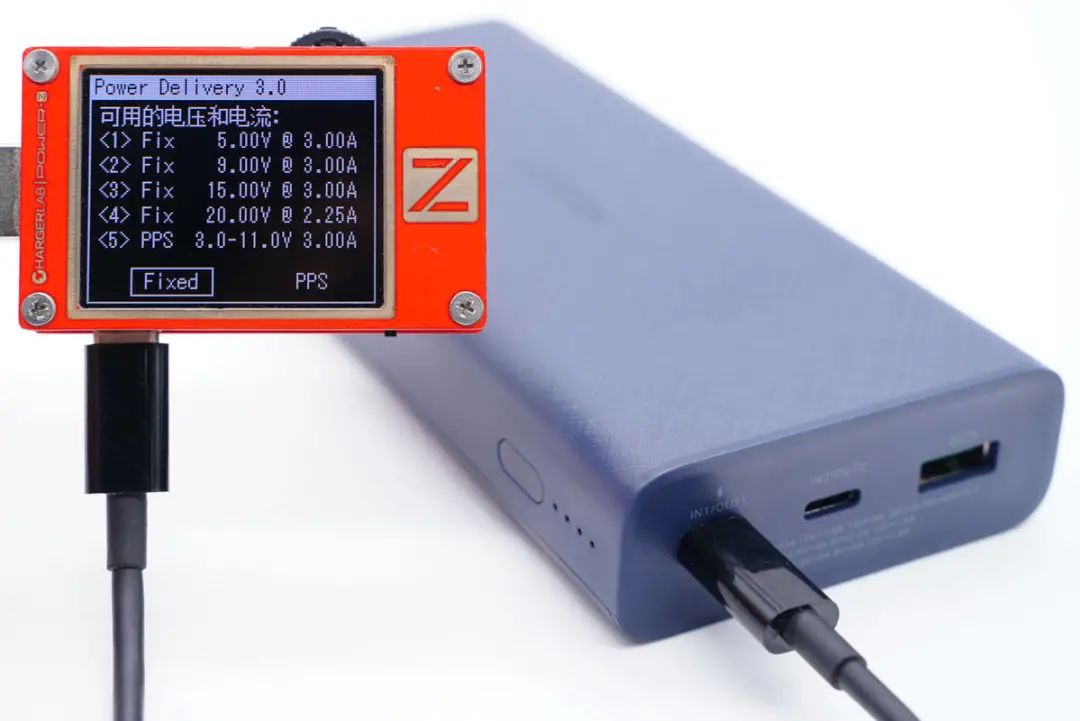

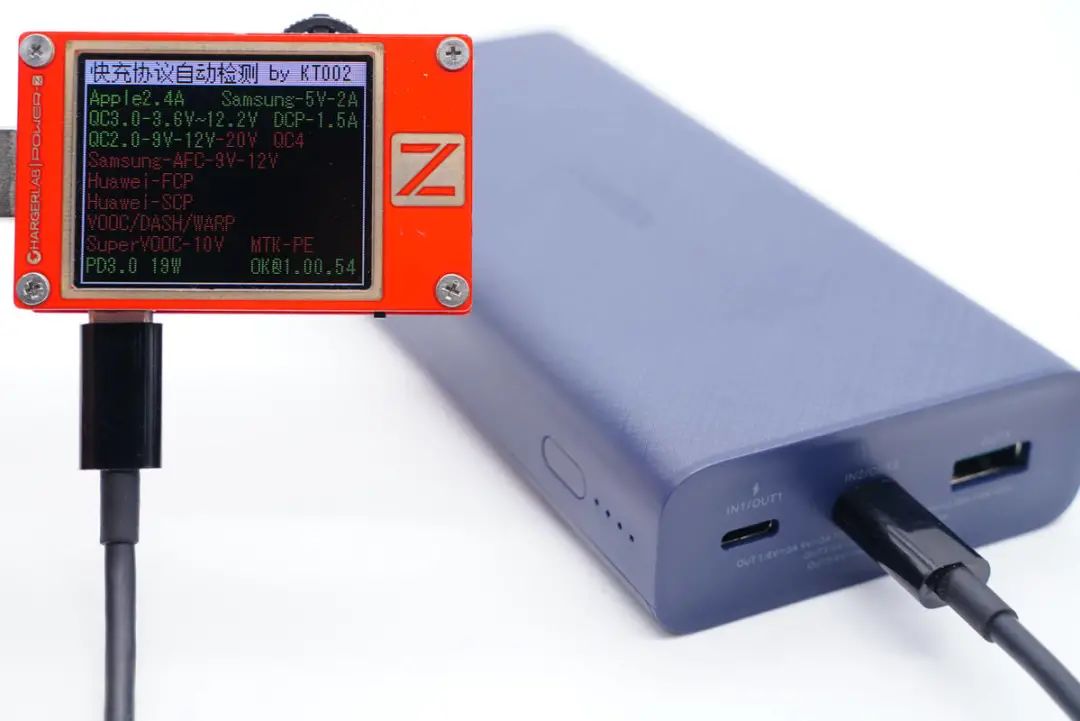

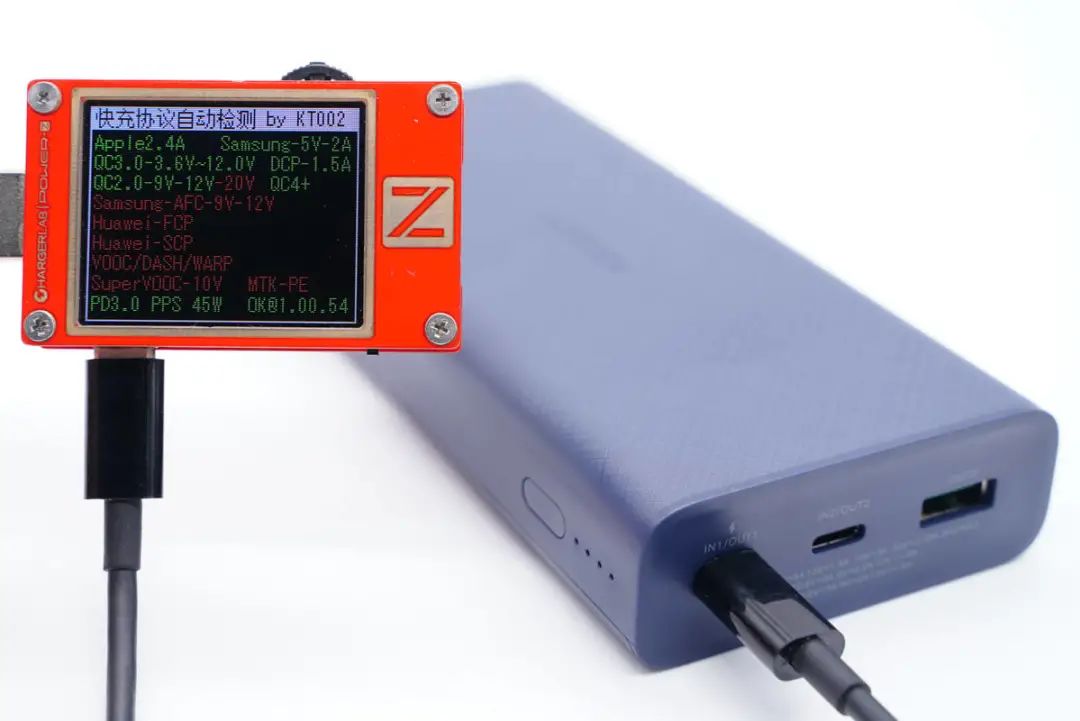

另外使用KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、PD3.0、PPS快充协议。

并且C1口还具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3-11V3A一组PPS电压档位。

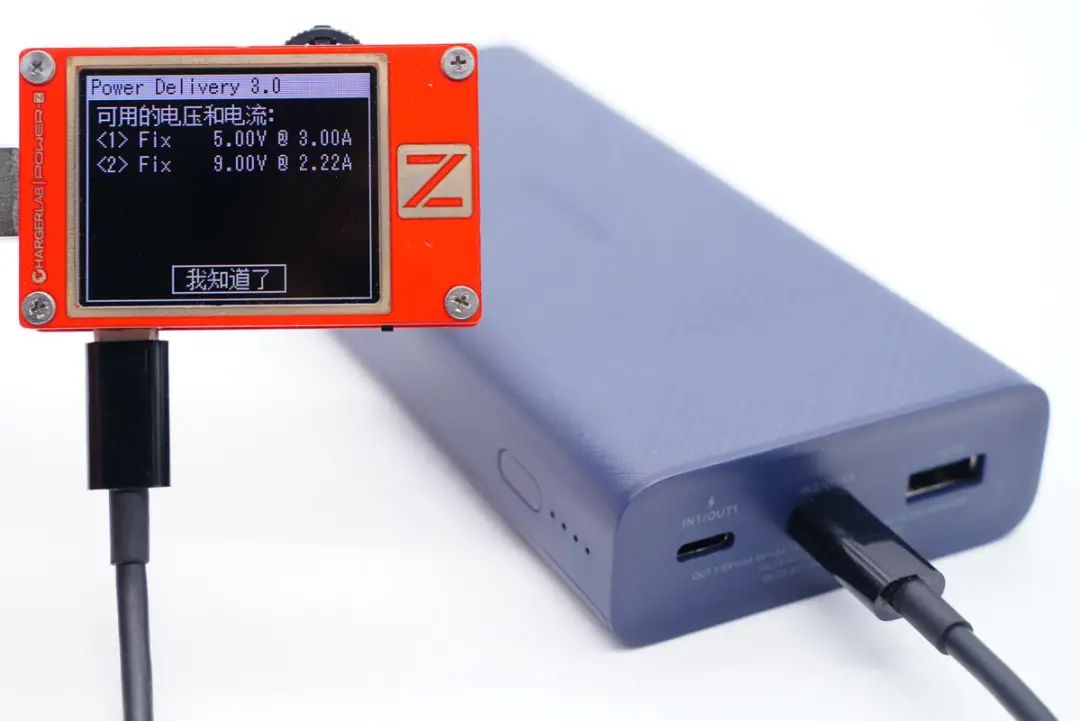

此外测得USB-C2口支持Apple2.4A、Samsung 5V2A、DCP、QC2.0/3.0、PD3.0协议。

并且具备5V3A和9V2.22A电压档位，最大输出功率20W。

二、绿联45W双向快充移动电源拆解

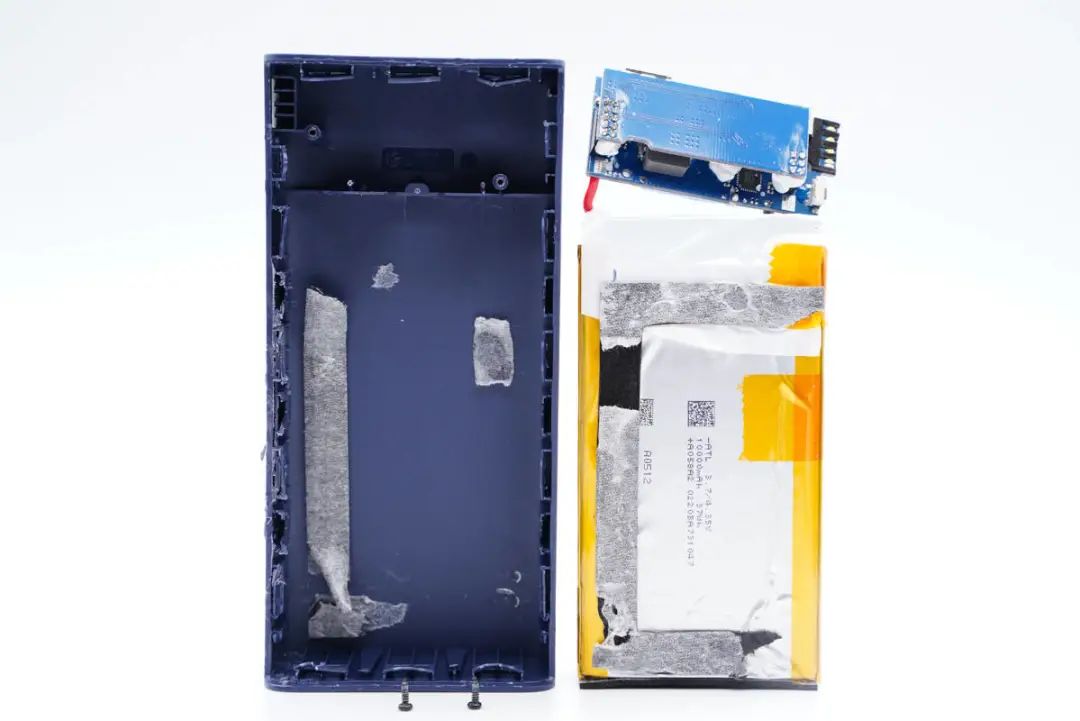

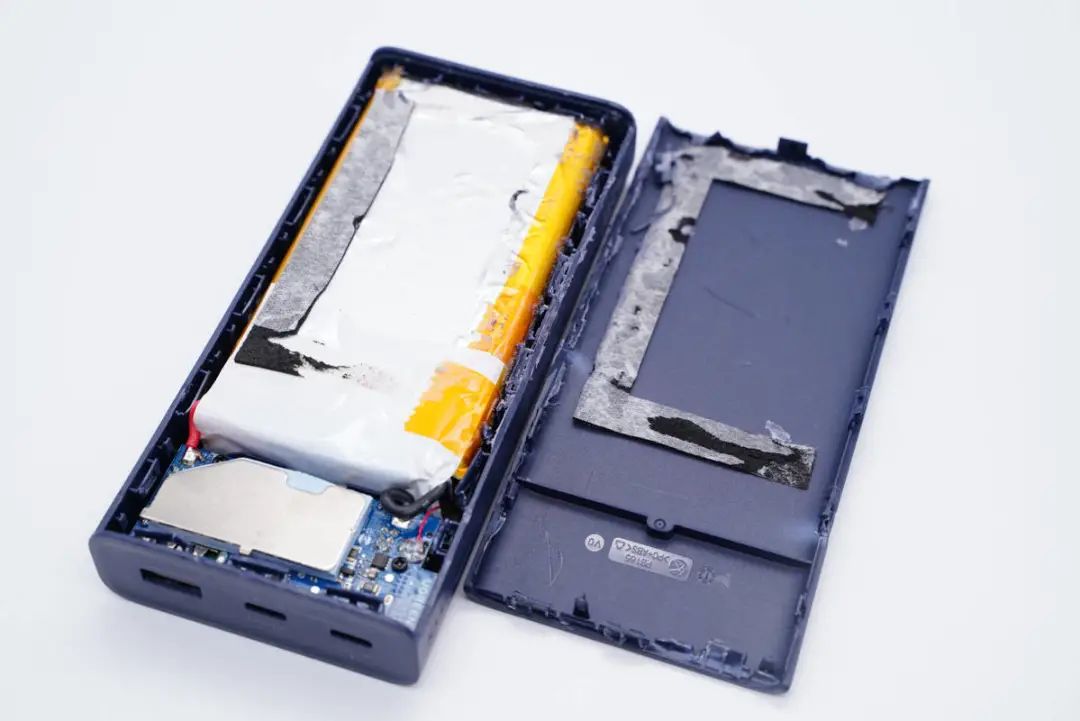

将机身壳拆开，电芯和外壳间有缓冲泡棉进行保护。

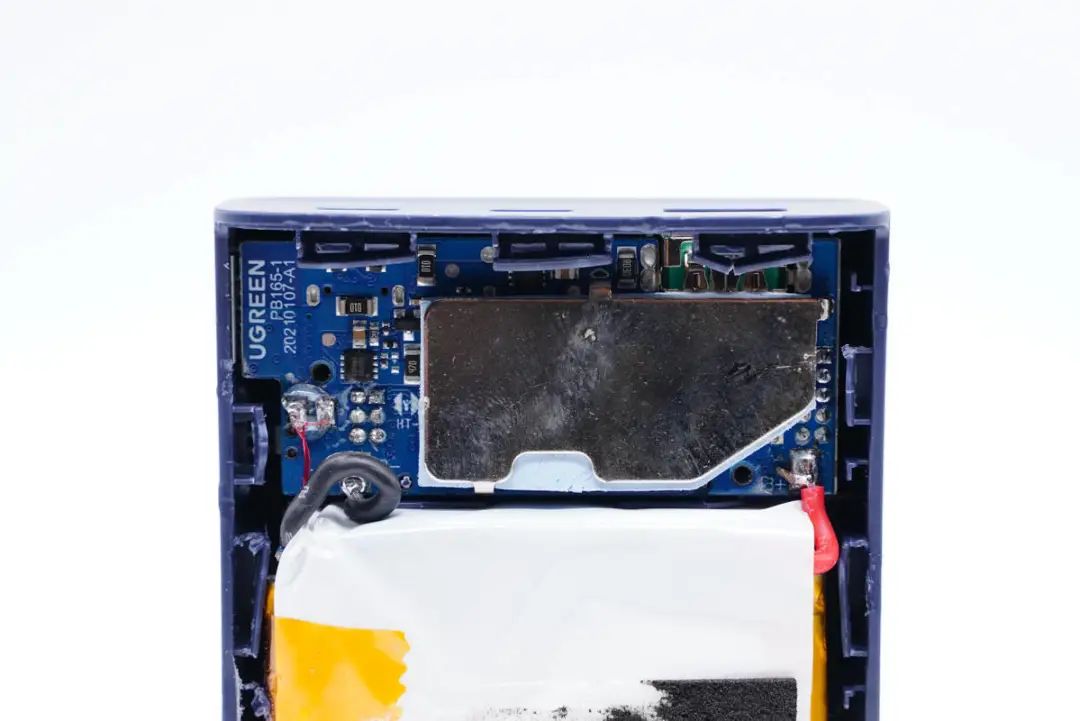

PCB板通过螺丝拧紧固定，板子上贴有导热垫和散热片。

将电芯和PCB板取出，电芯另一面也贴有泡棉进行保护。

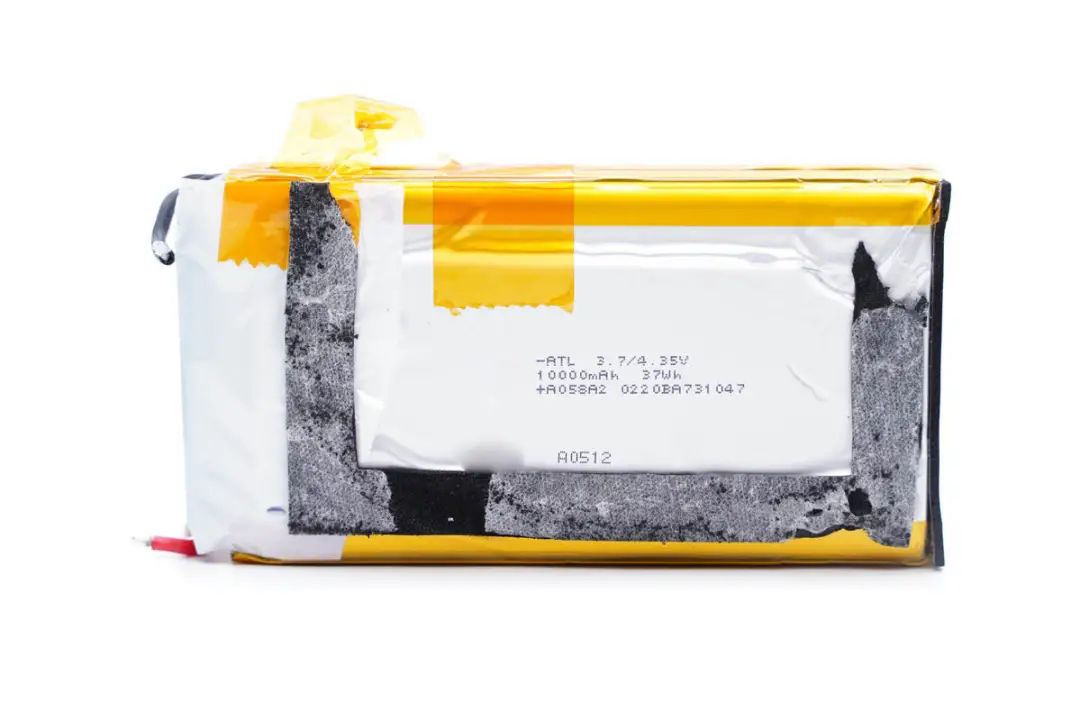

电芯来自知名大厂ATL宁德新能源科技有限公司，单块规格为10000mAh/37Wh/3.7V，充电限制电压4.35V，两块串联总容量20000mAh。

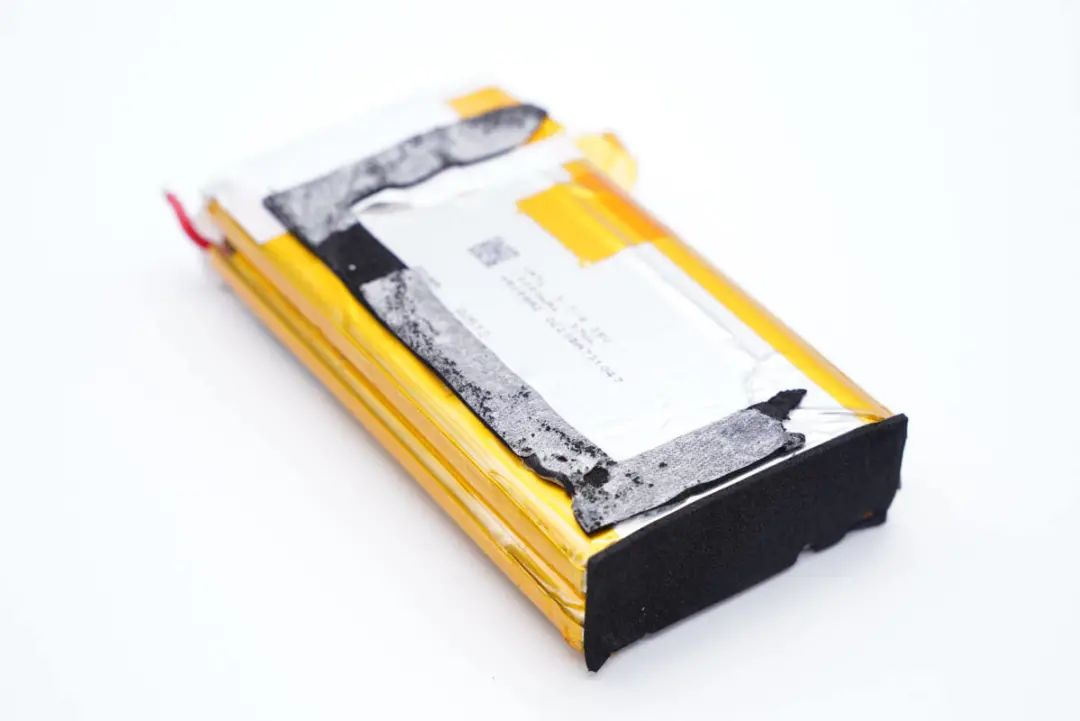

电芯底部贴有保护泡棉。

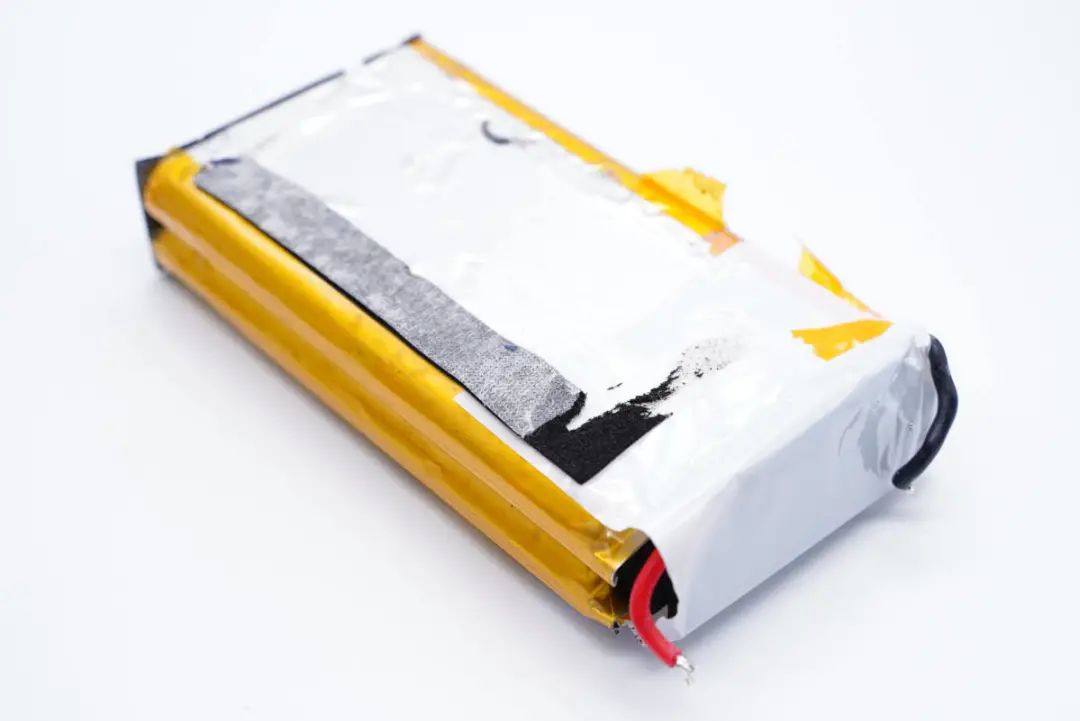

电芯头部包裹绝缘胶带。

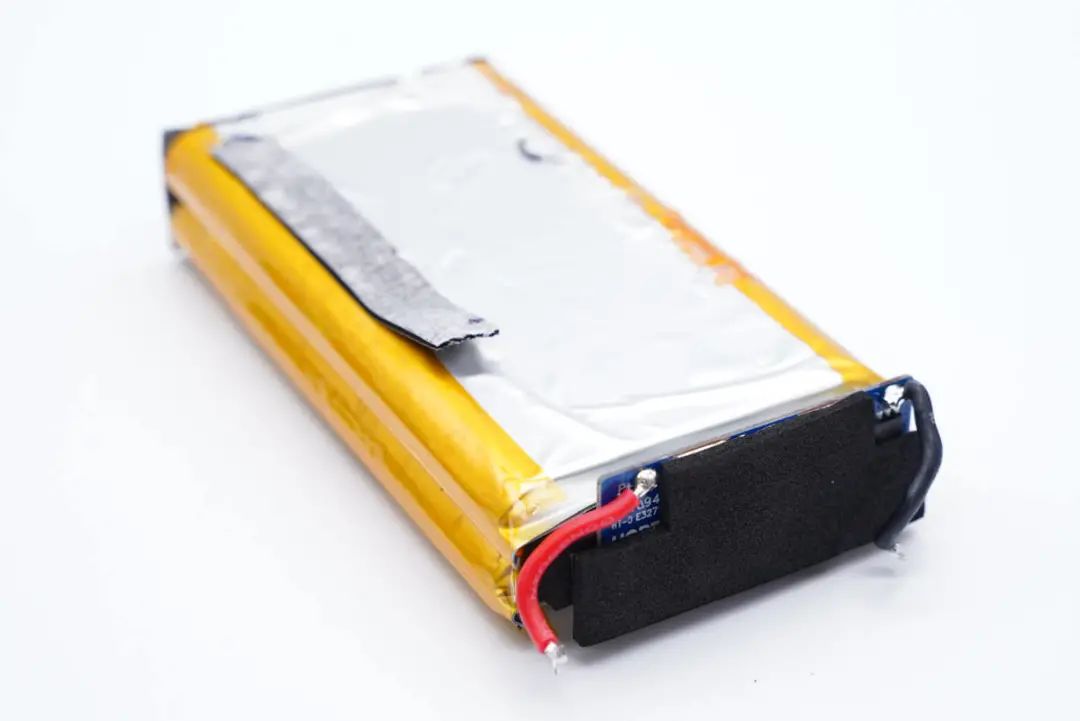

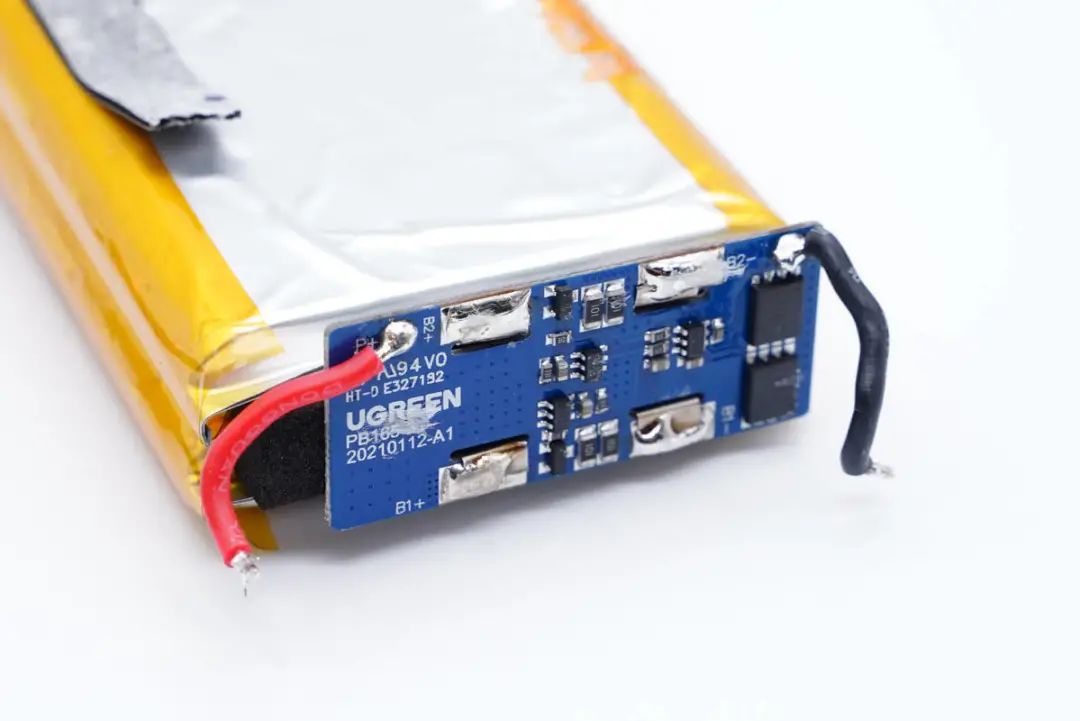

撕掉胶带可以看到头部设有一块保护电路板，覆盖泡棉，电芯极耳处也填充泡棉保护。

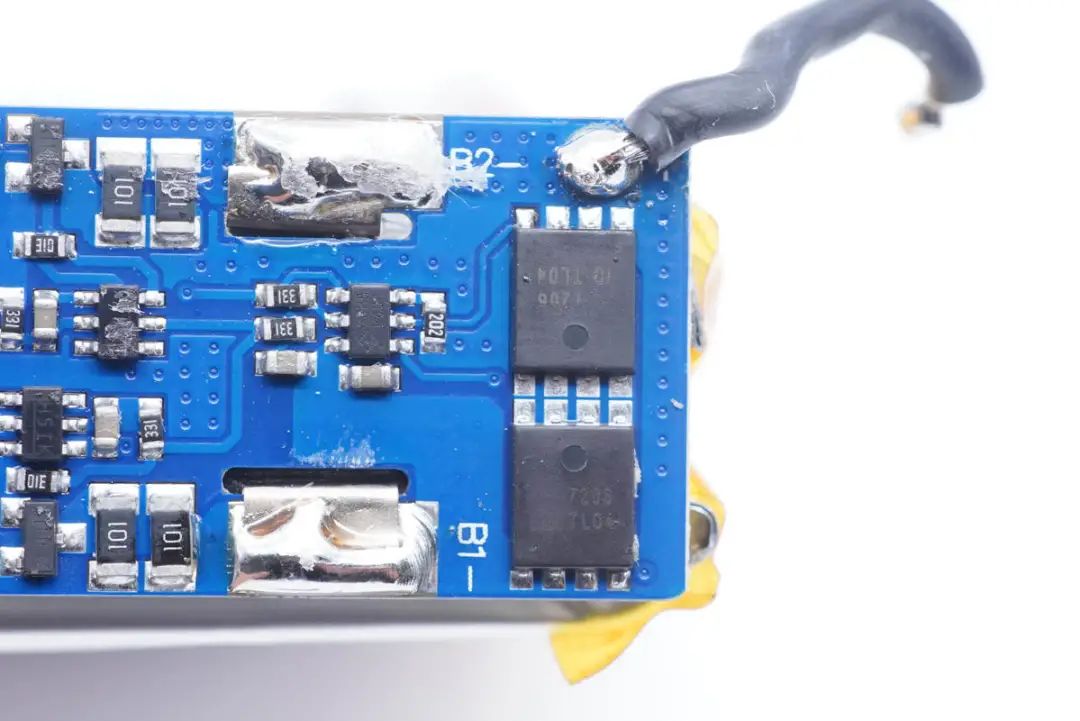

电池保护板特写。

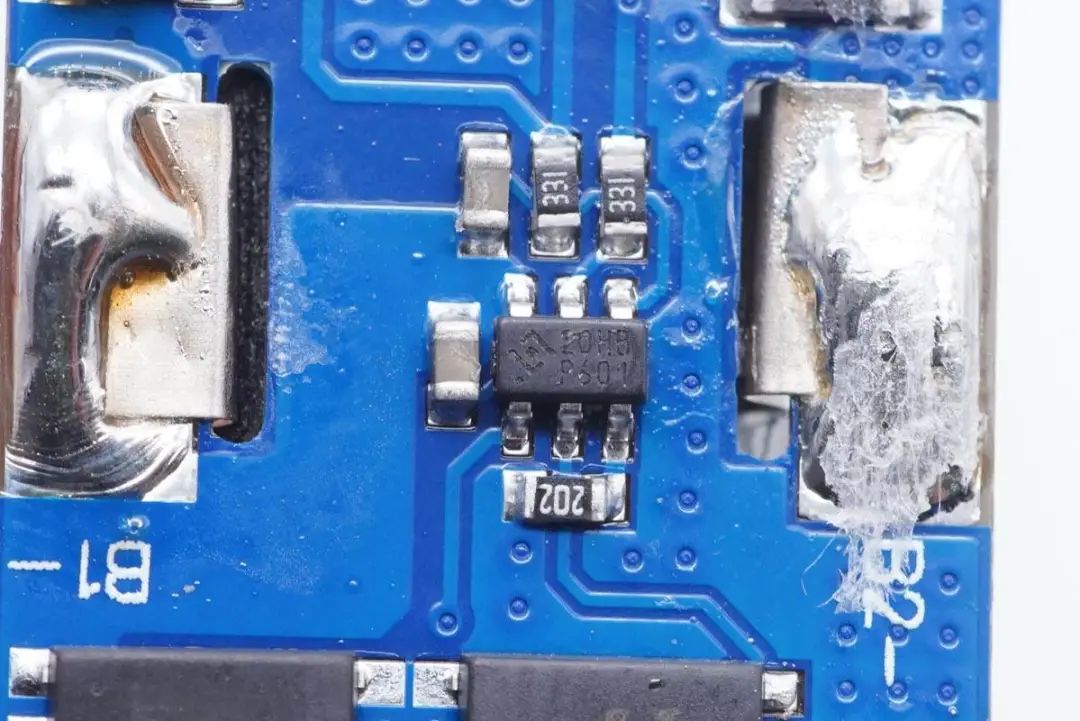

丝印20HB锂电池保护芯片，来自HYCON宏康。

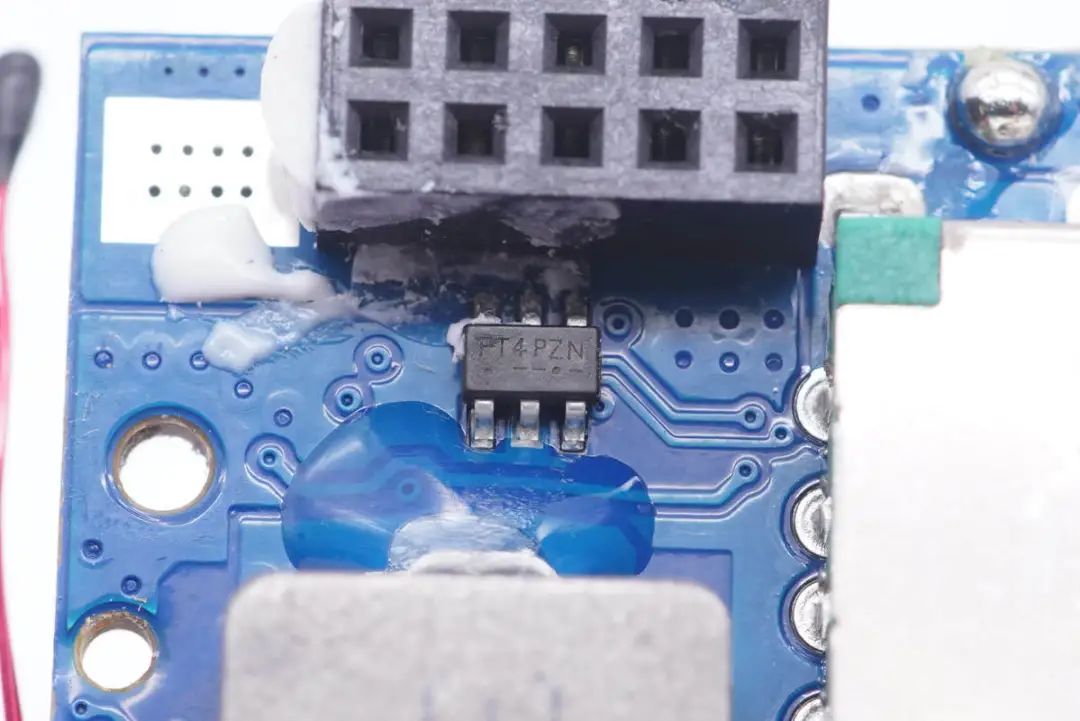

两颗保护管特写，丝印7208。

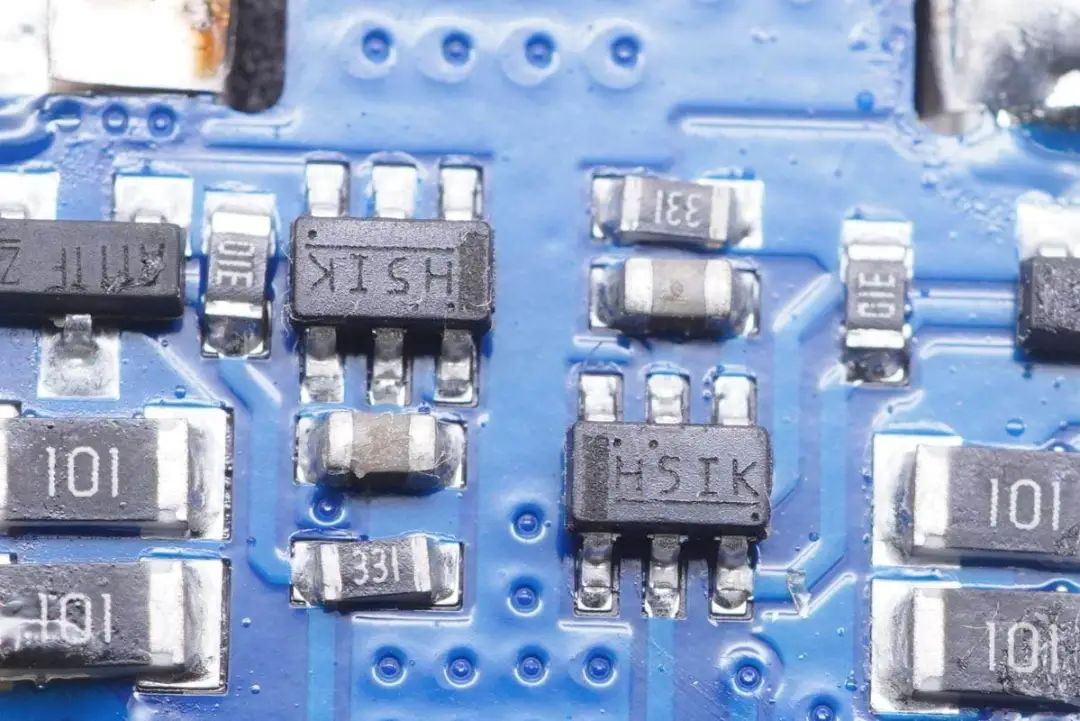

两颗丝印HSIK芯片特写，用于电池组均衡功能。

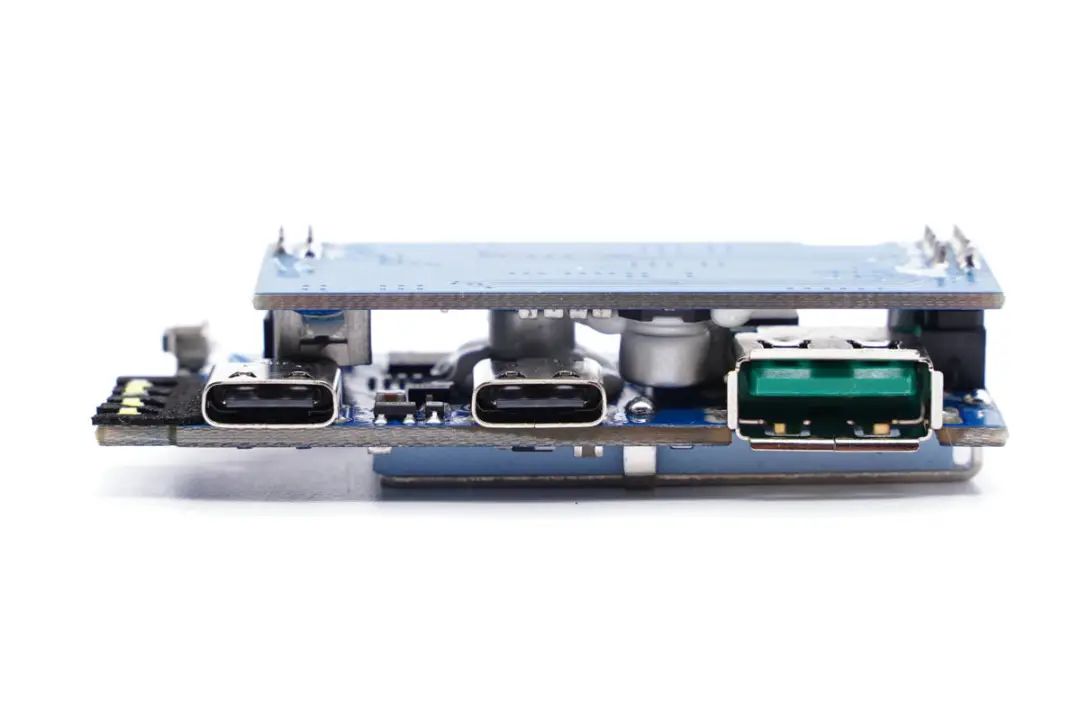

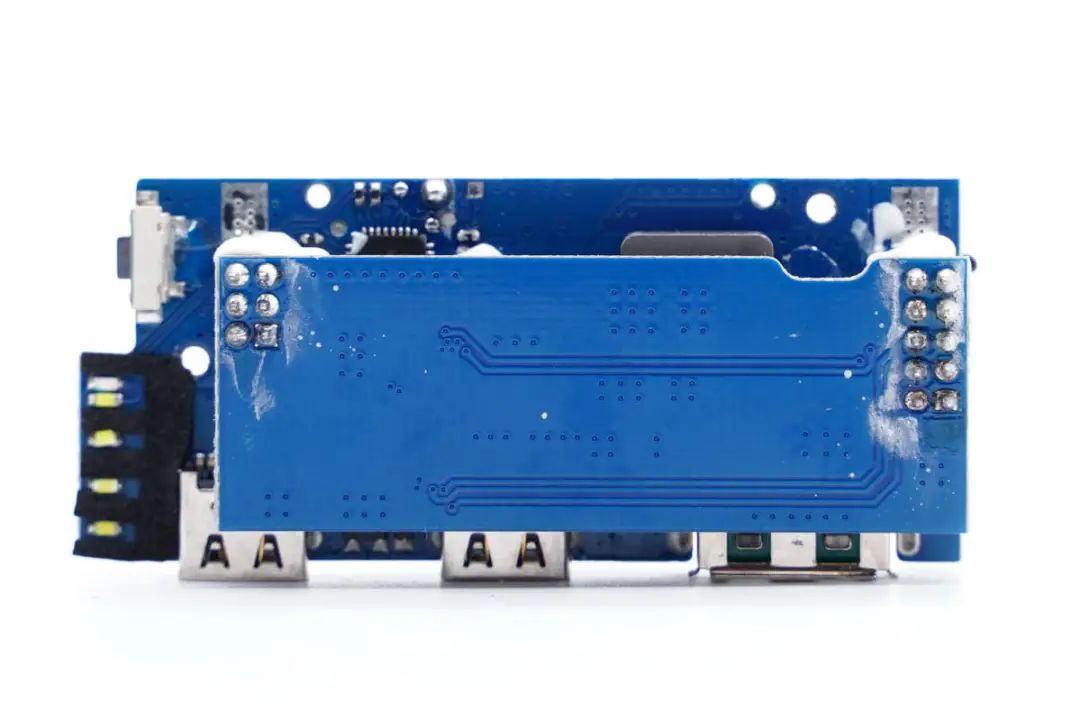

PCB板双层结构设计。

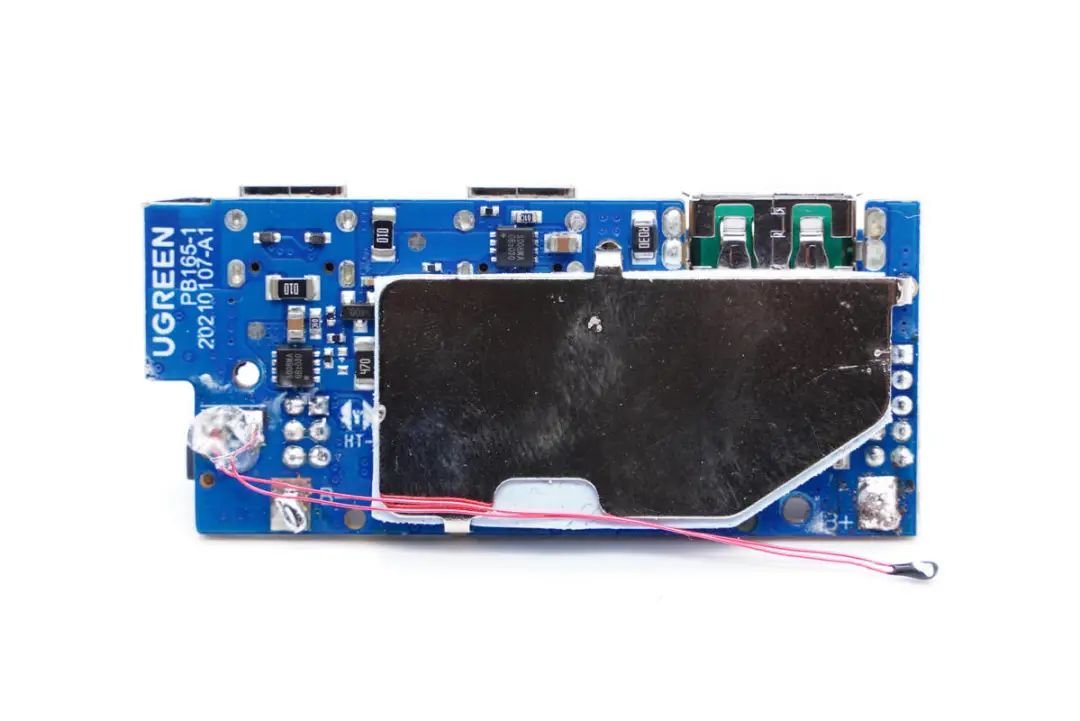

主板背面贴有导热垫和散热片，右侧连接一颗热敏电阻用于监控电芯温度，焊点涂胶保护。

另一块小板背面没有元器件。

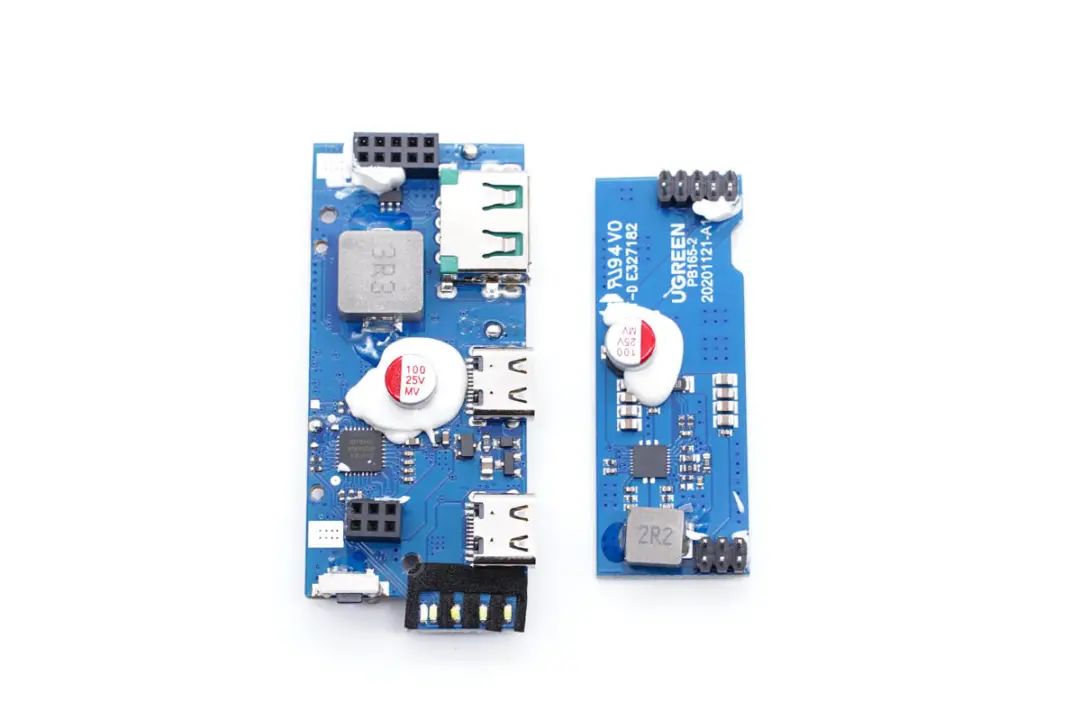

将两块板子分开。

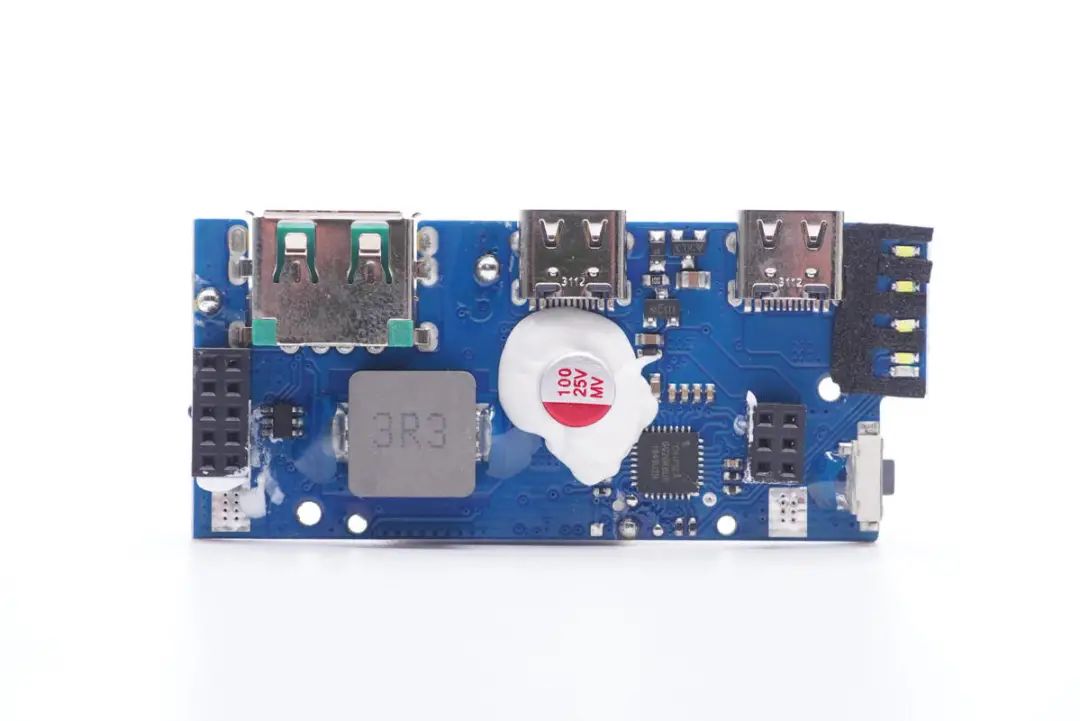

主板正面有两颗协议芯片、电感、电容、LED灯等，电感和电容均打胶加固。

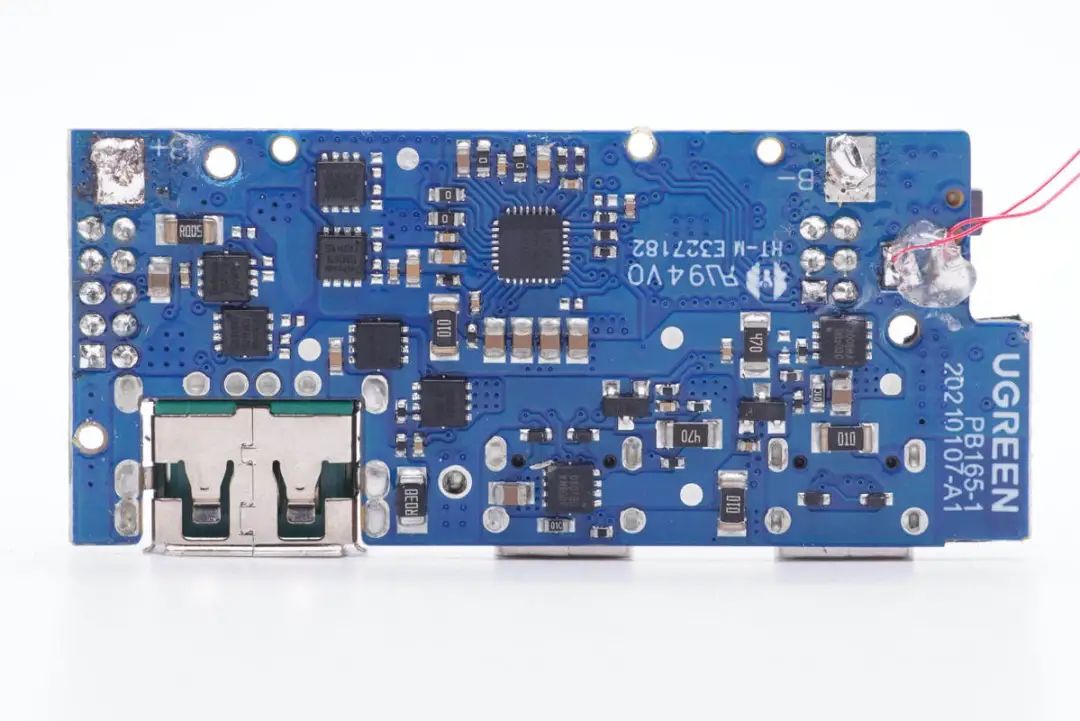

背面设有升降压充放电电路，切换MOS管。

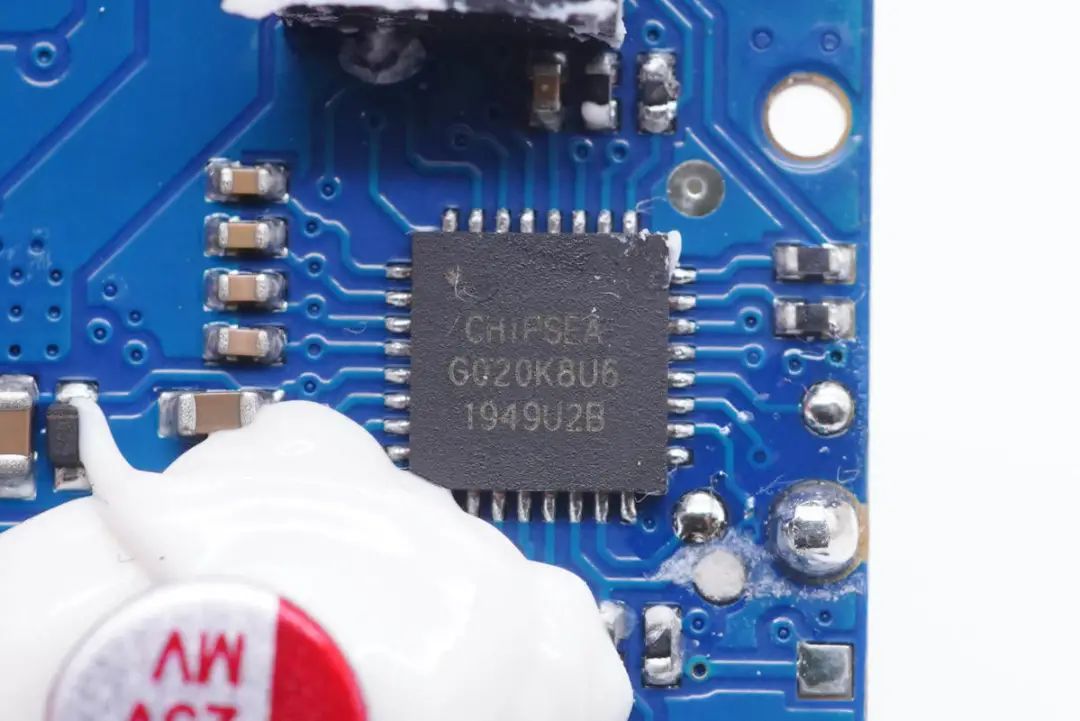

C1和C2口快充协议芯片来自芯海科技，型号CS32G020。该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。

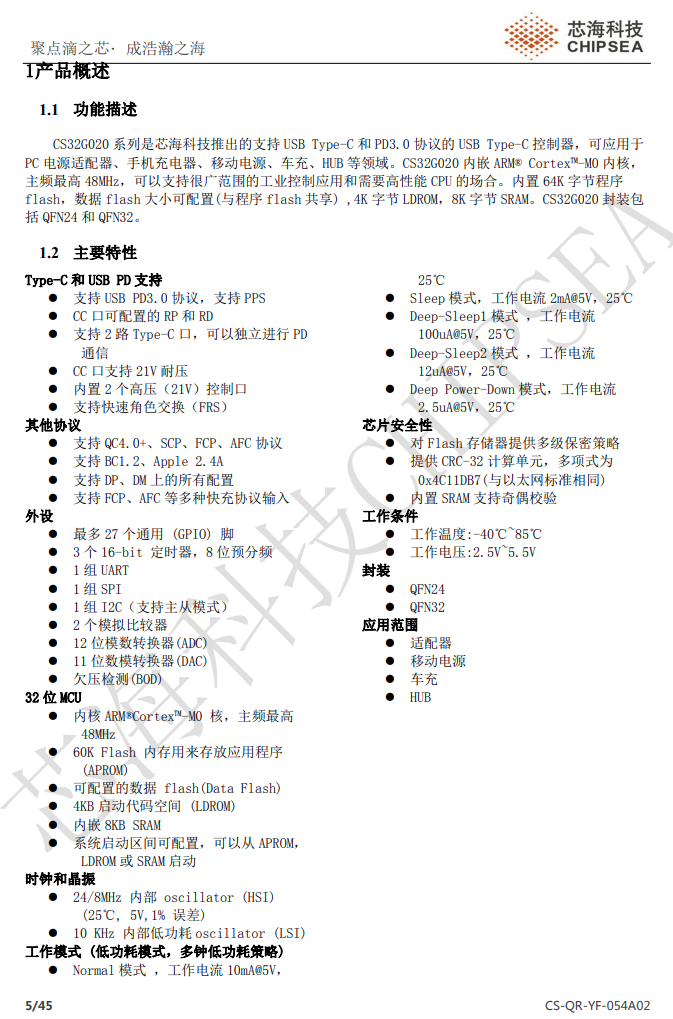

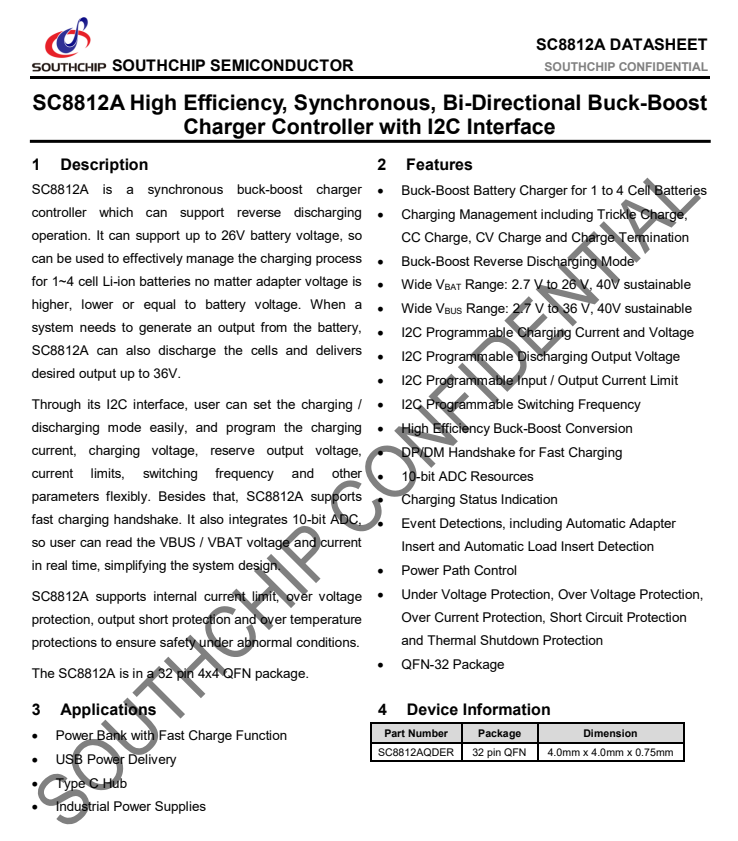

芯海科技CS32G020资料信息。

充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。

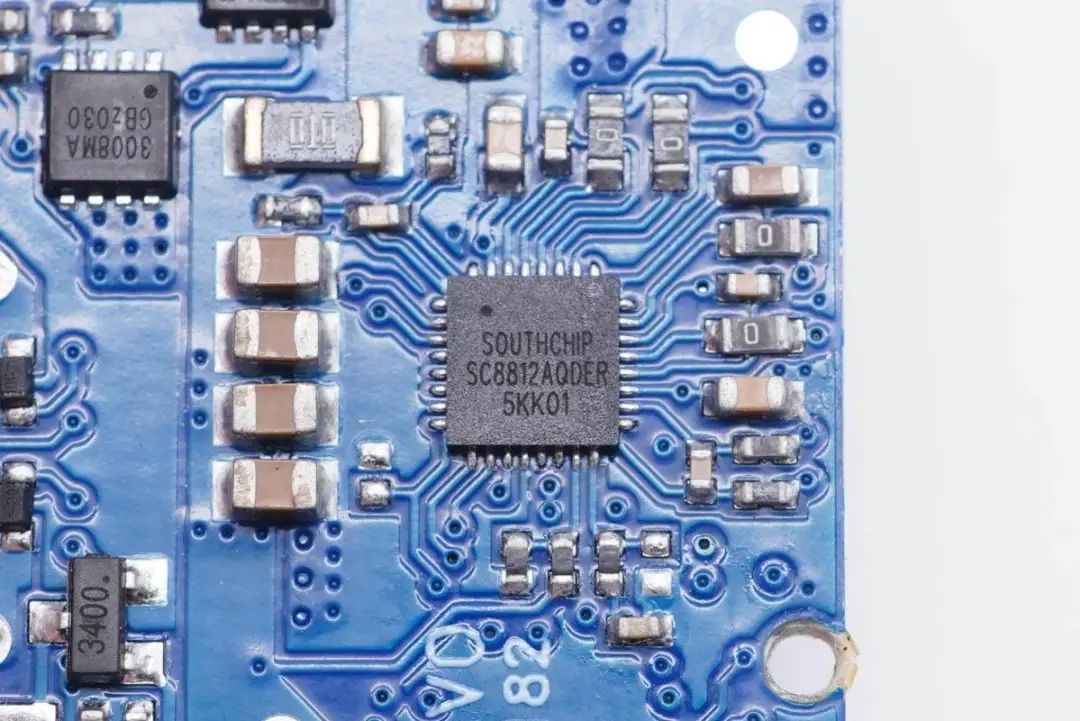

C口升降压转换器采用南芯SC8812A，这是一款高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

充电头网了解到，南芯SC8812A此前已被ANKER 65W双向快充移动电源、锤子20000mAh 45W双向PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源、全汉10000mAh USB PD移动电源、羽博26800mAh 45W USB PD快充移动电源、电友 20000mAh 45W双向快充移动电源等产品。此外，南芯的快充芯片还被广泛应用于充电器、车充等领域，并获得数十款产品采用。

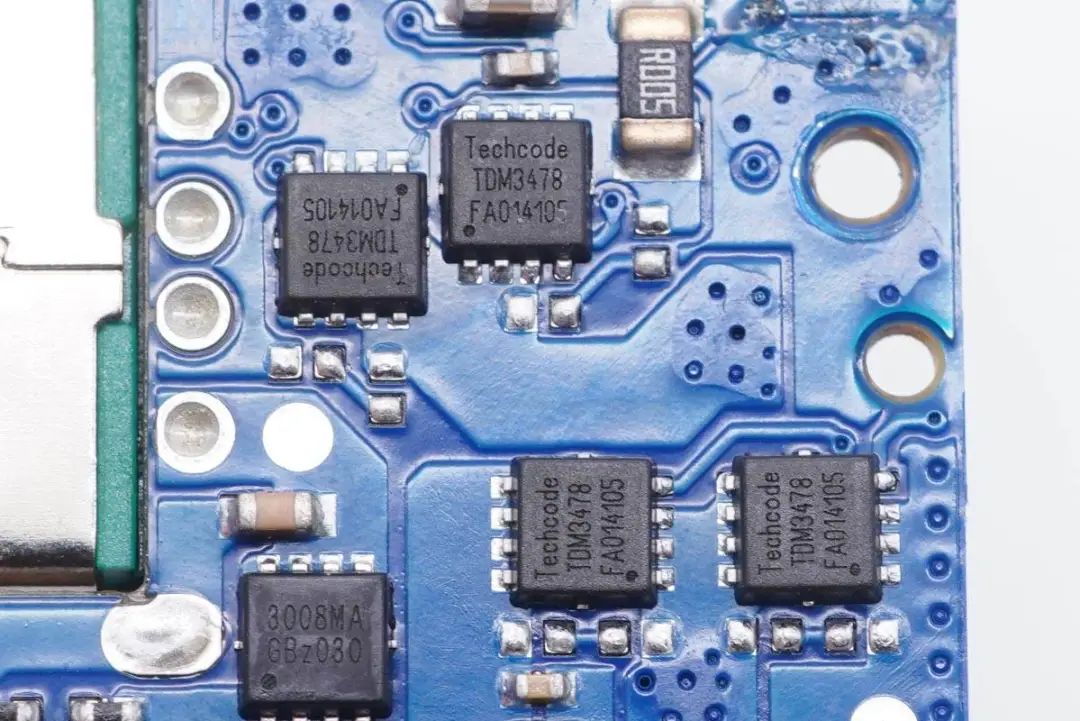

外挂四颗泰德TDM3478 NMOS管组成H桥进行升降压，NMOS，耐压30V。

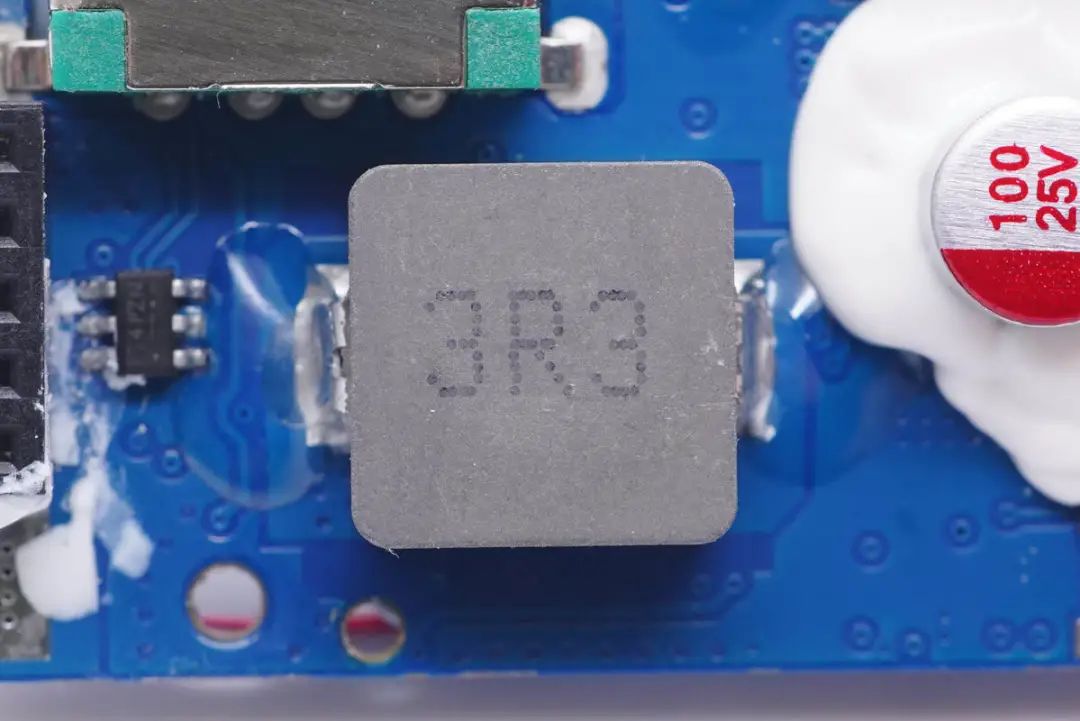

3R3升降压电感特写，电感焊点打胶加固。

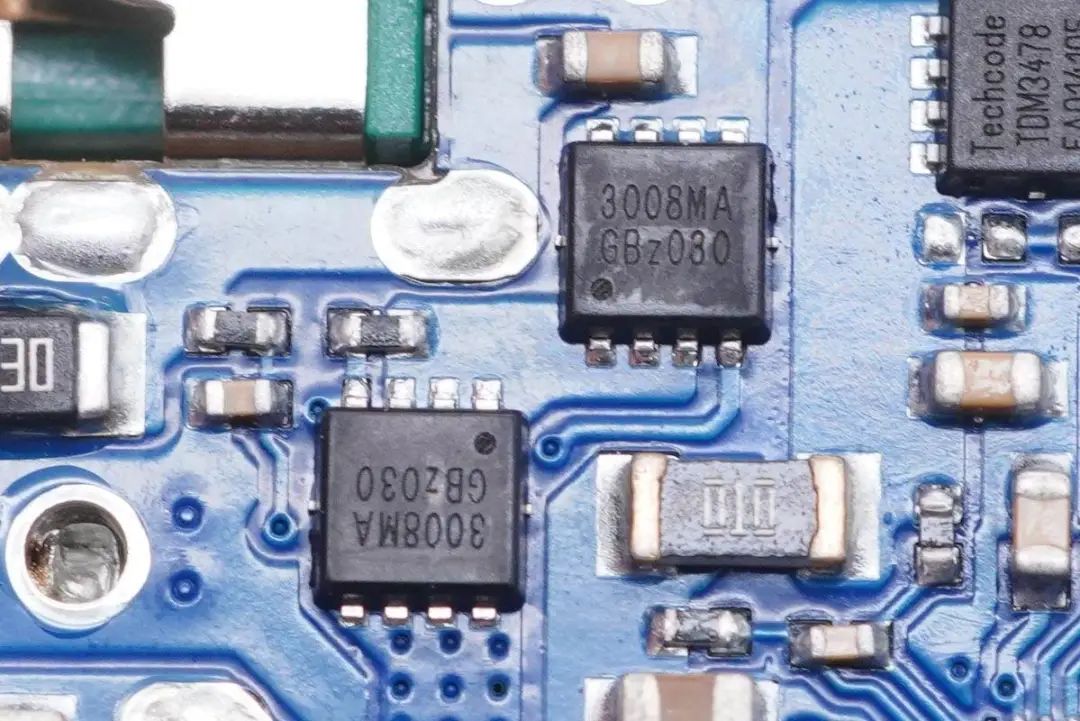

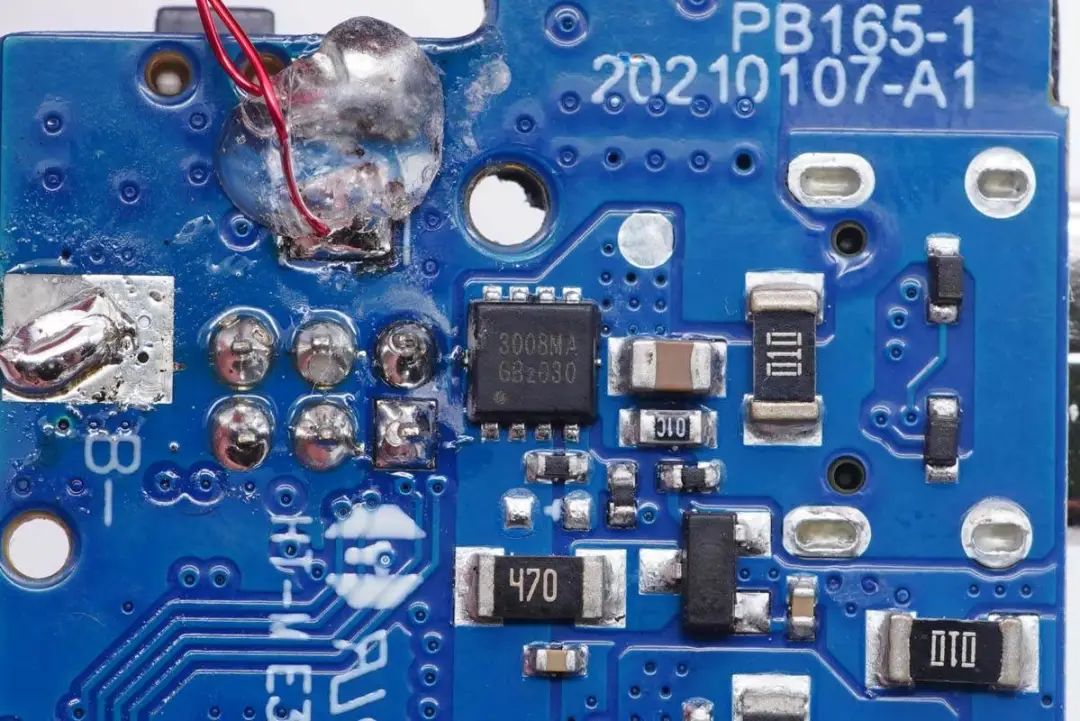

两颗芯电元PED3008MA，耐压30V，用于两个C口充放电切换。

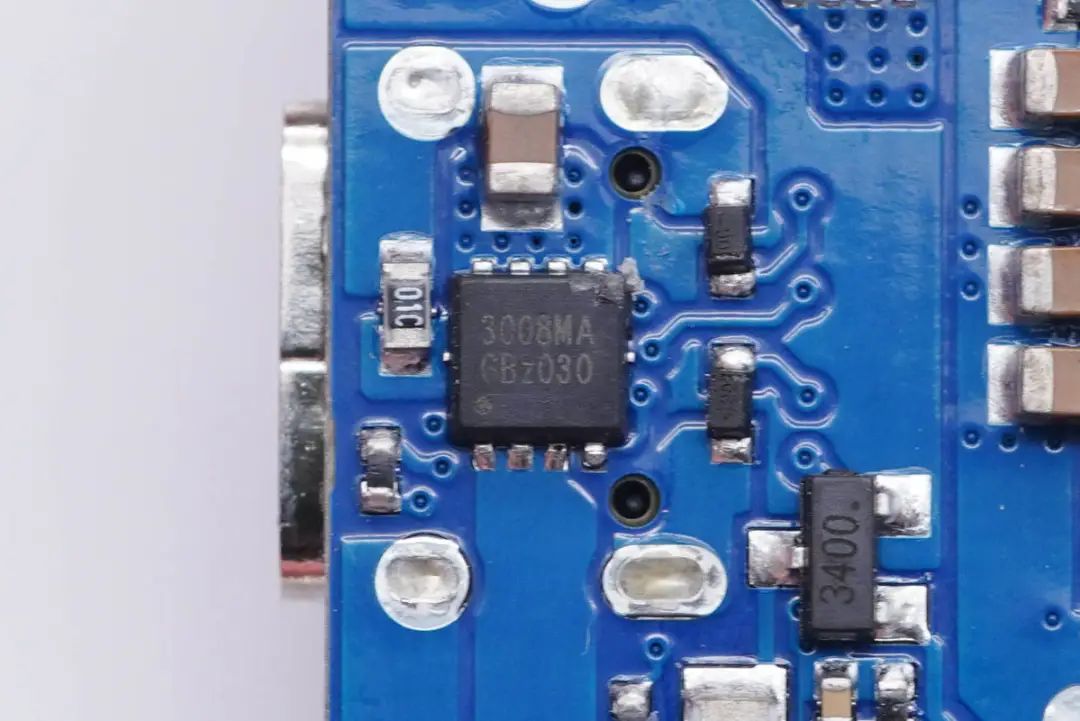

USB-C1口保护管也是采用芯电元PED3008MA。

USB-C2口保护管也是采用芯电元PED3008MA。

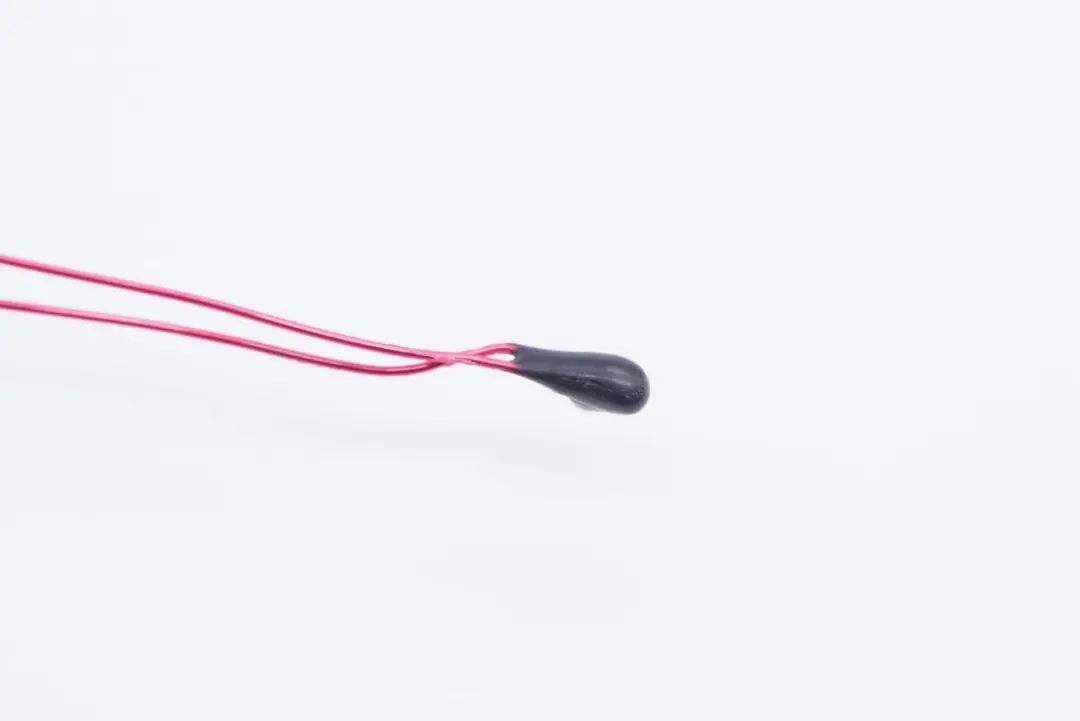

热敏电阻特写。

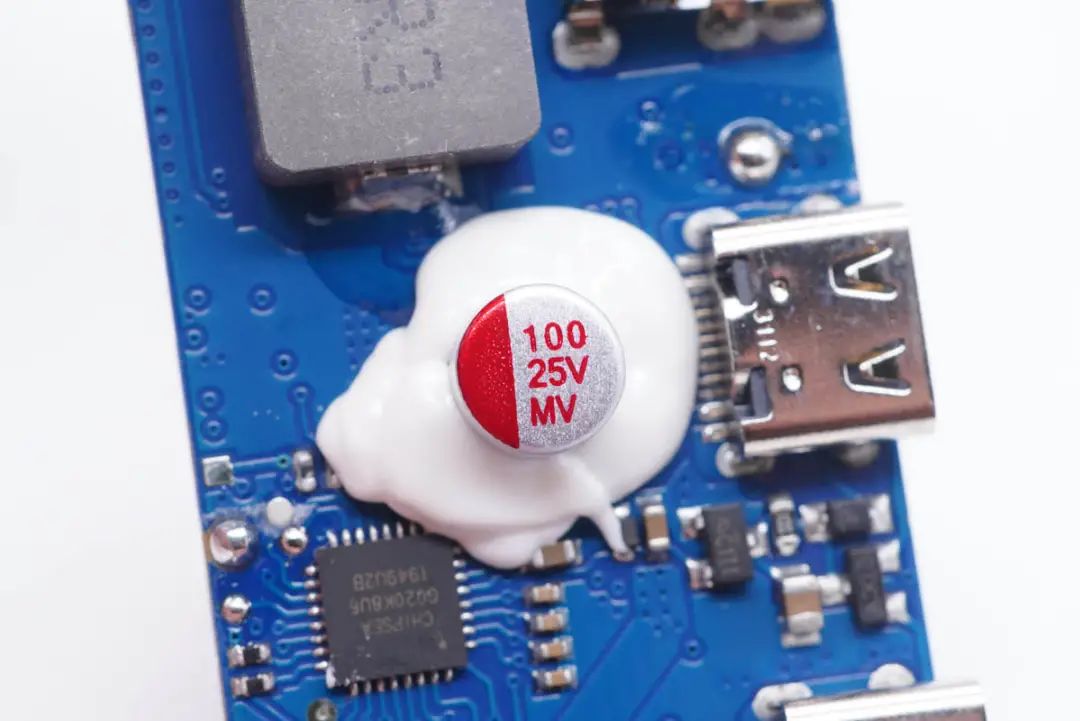

输入输出滤波固态电容，规格为25V 100μF，打胶加固。

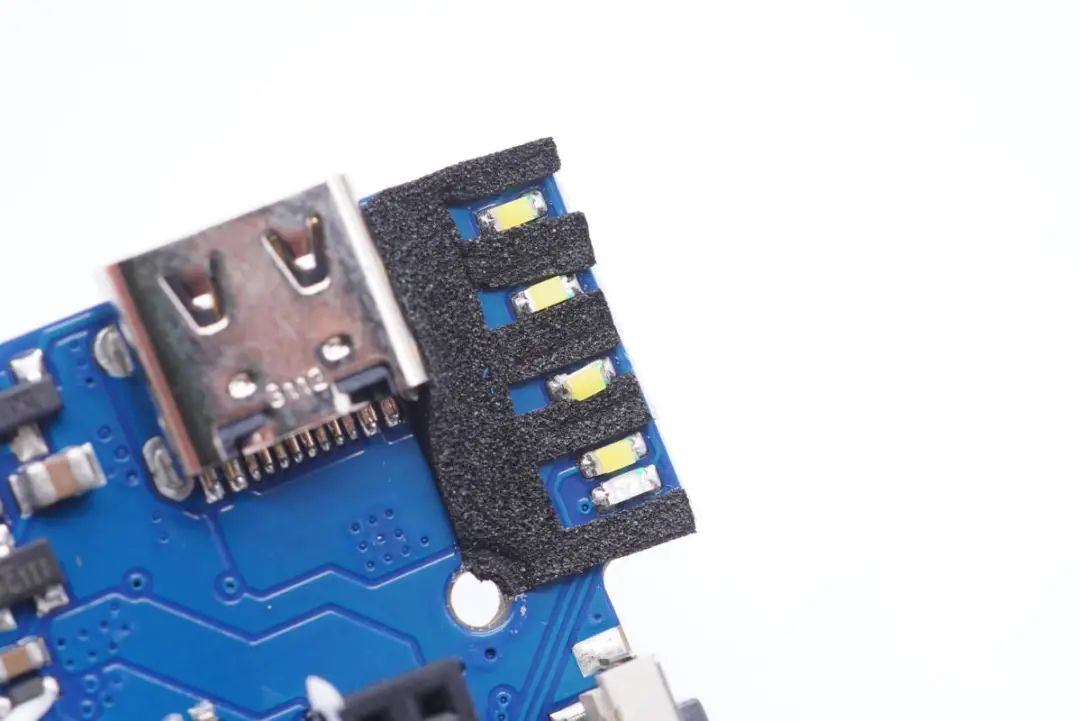

LED指示灯特写，贴有泡棉防串光，其中一颗快充指示灯和电量指示灯共享一个位置。

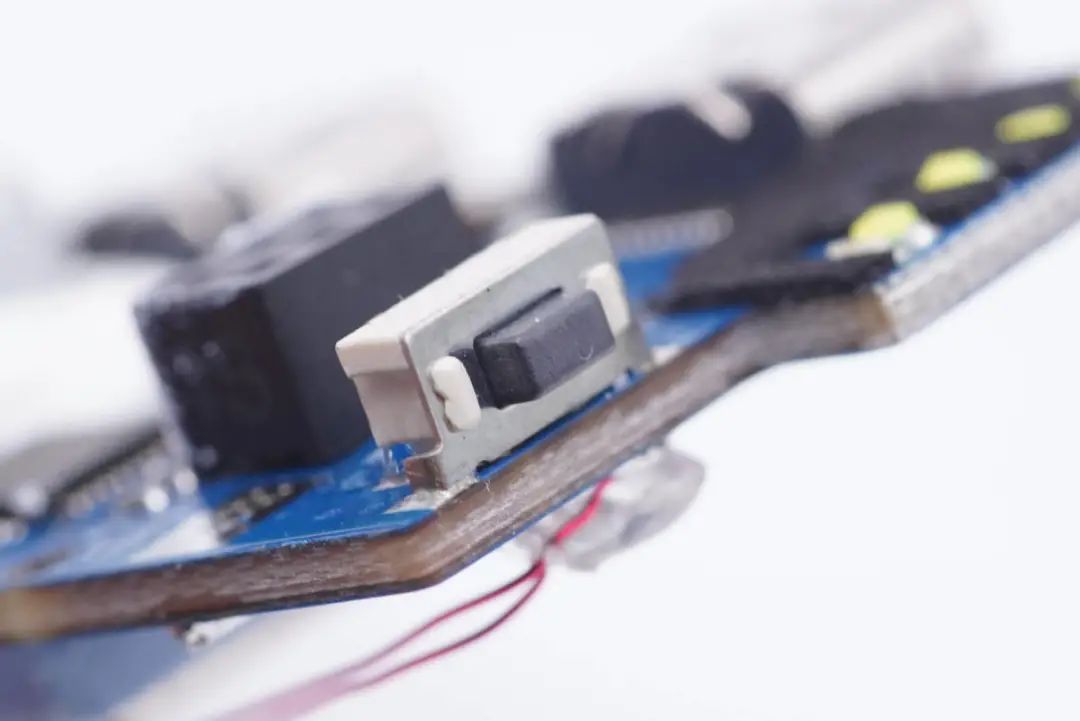

电源键特写，贴片焊接。

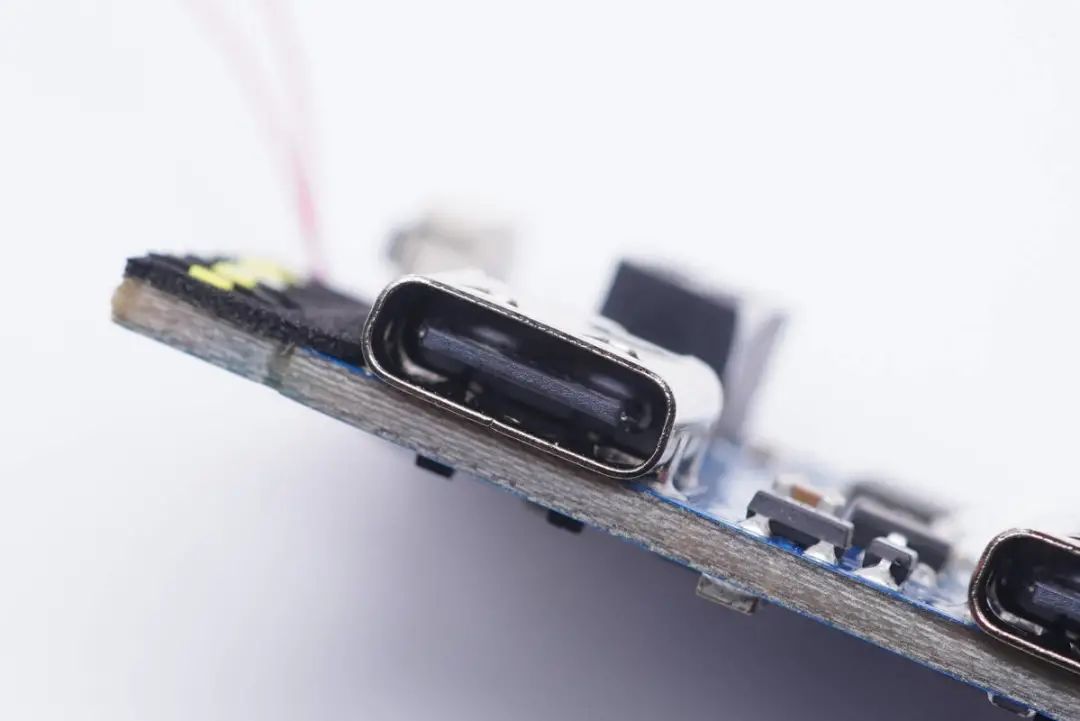

USB-C1母座特写，过孔焊接。

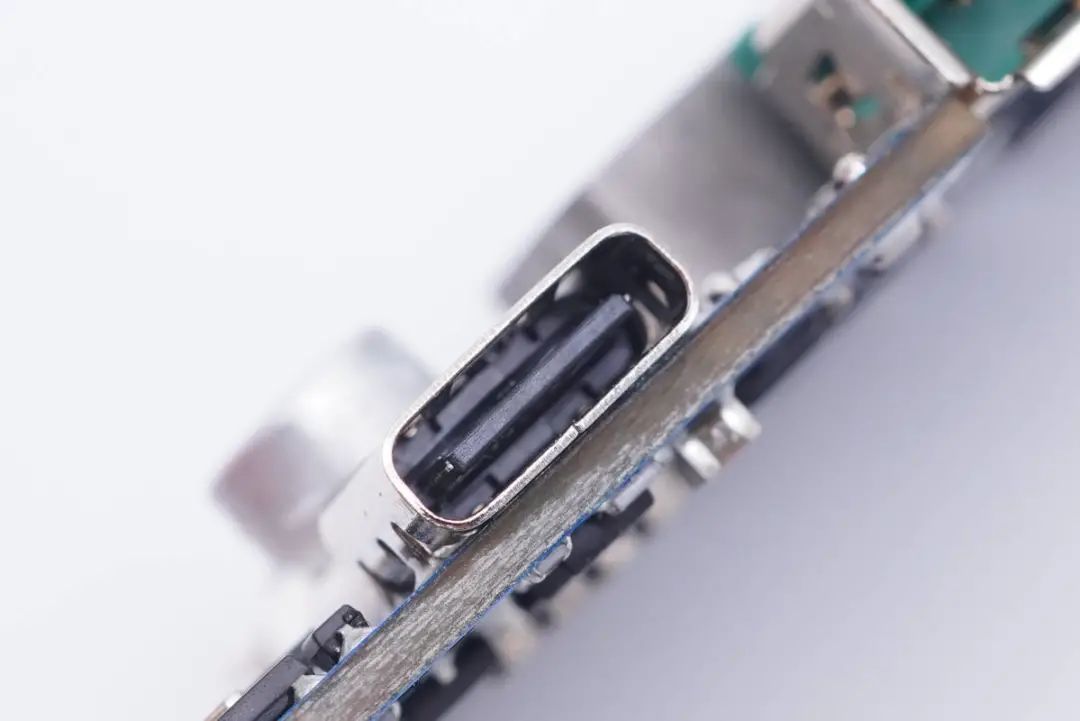

USB-C2母座特写。

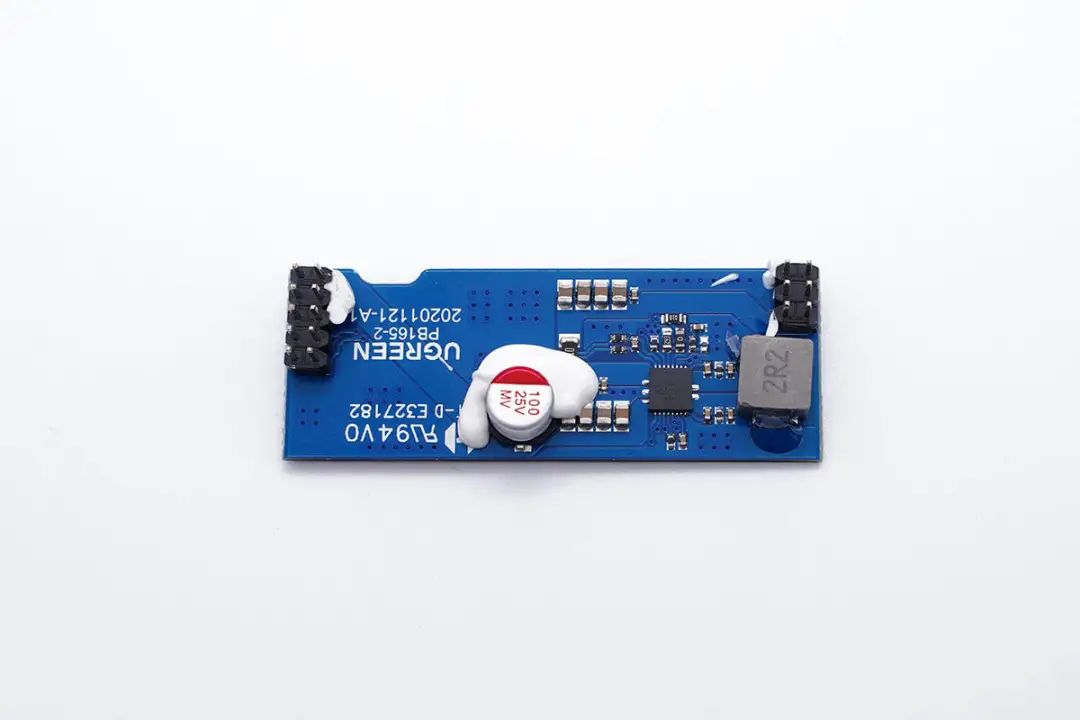

另一块小板上设有USB-A口升降压电路，电容、电感也是打胶加固。

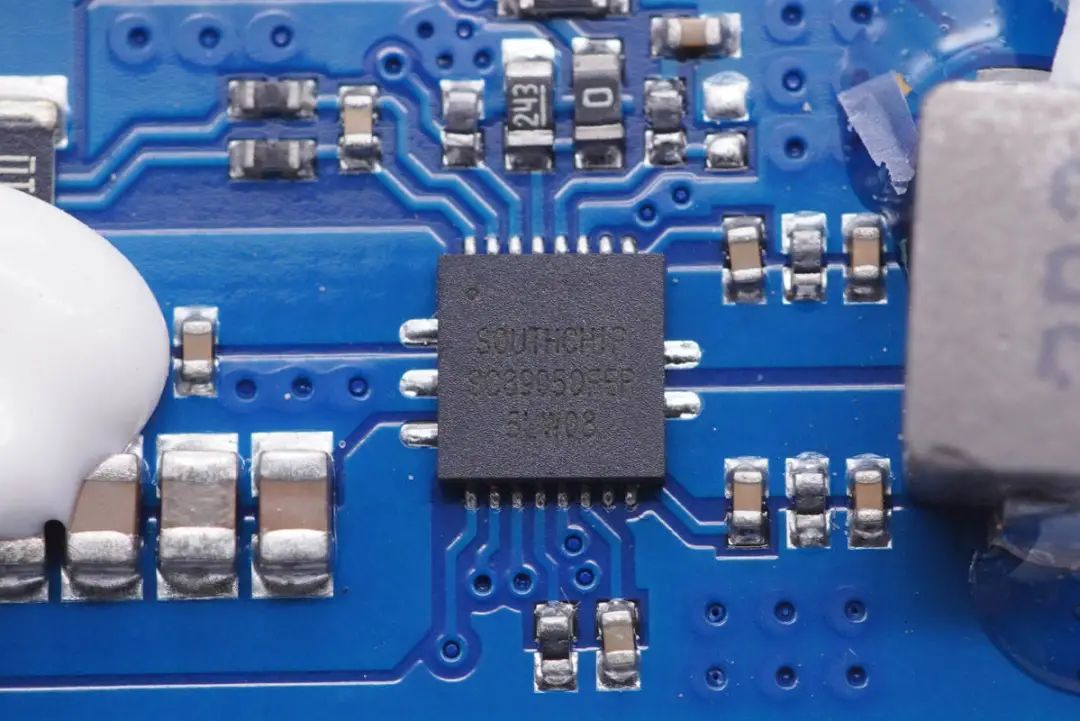

USB-A口升降压转换器采用南芯SC8905，这是一颗双向同步升降压转换器，内部

集成了4颗低Rdson功率管，转换效率超高以减少热损耗，同时可以最大尺度减小外围器件BOM，优化PCB空间及成本。该芯片使用电流控制模式，支持超宽的2.7V至22V电压输入，可有效管理2节至4节电池的充电；当系统需要从电池获取能量时，可实现电池反向放电功能，用于USB-A口快充输出。

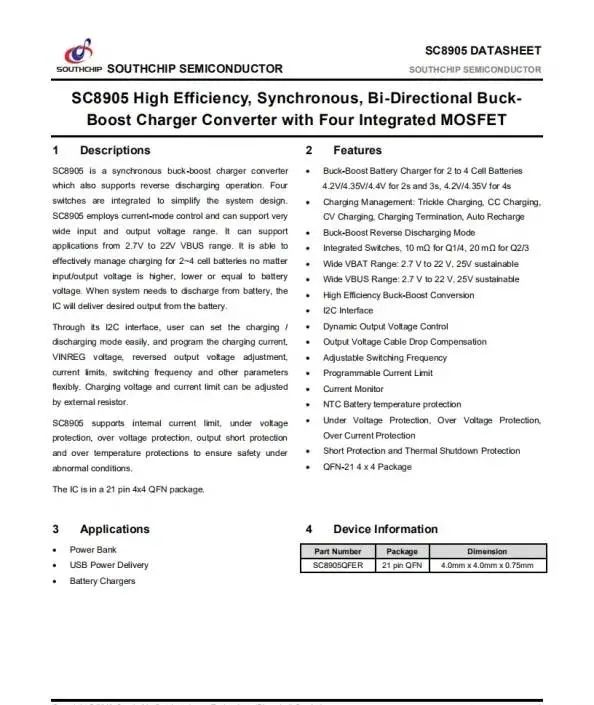

南芯SC8905资料信息。

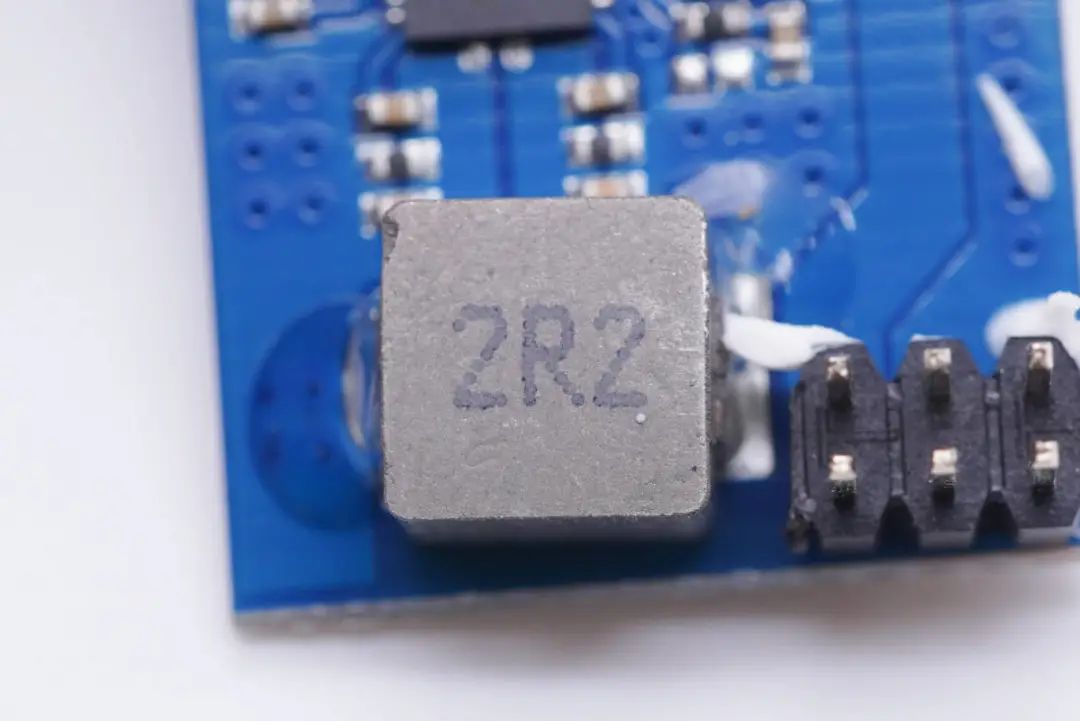

2R2升降压电感特写，两侧打胶加固。

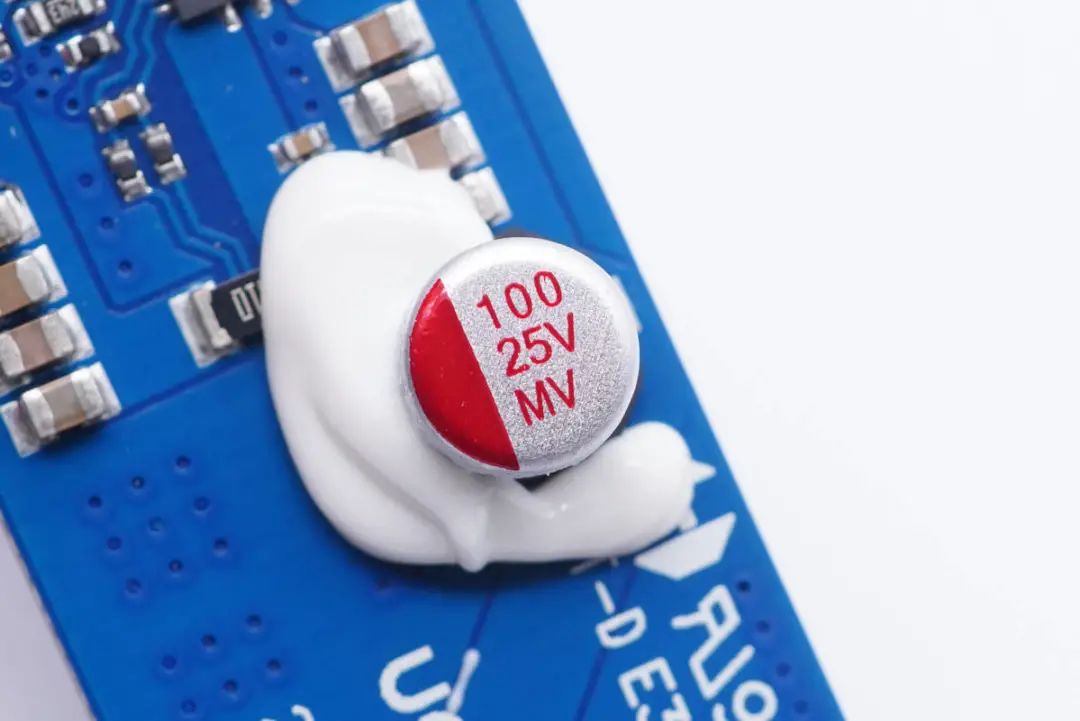

输出滤波固态电容特写，规格为25V 100μF。

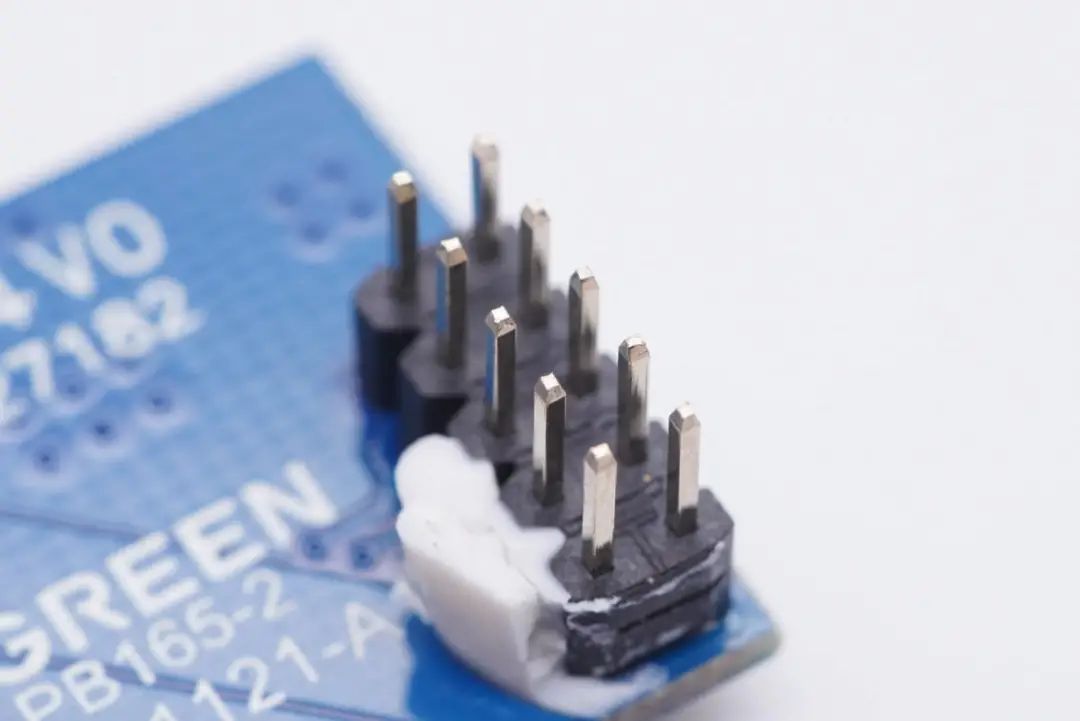

连接排针特写。

USB-A口协议芯片采用天德钰FP6601Q，支持高通QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

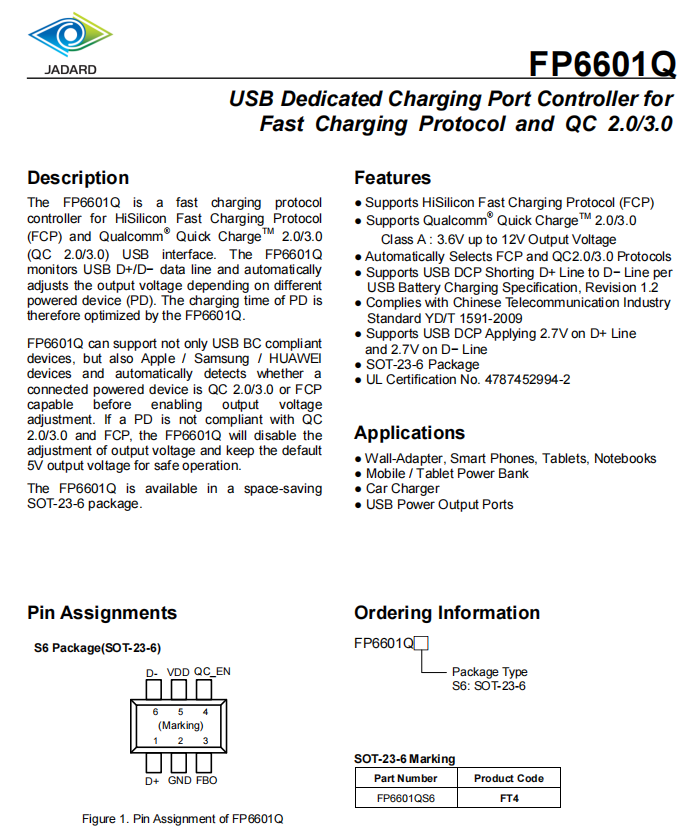

天德钰FP6601Q详细规格资料。

据充电头网了解，天德钰FP6601Q快充协议芯片此前已被omnicharge多合一100W快充全能户外电源、奥睿科300W户外电源、征拓100W双向快充移动电源SuperTank Pro、征拓X5 2A1C 45W双向快充多功能移动电源、安克25600mAh 60W双向快充移动电源等产品采用。此外FP6601Q还可用于车充、移动电源领域，并被数十款电源配件采用。

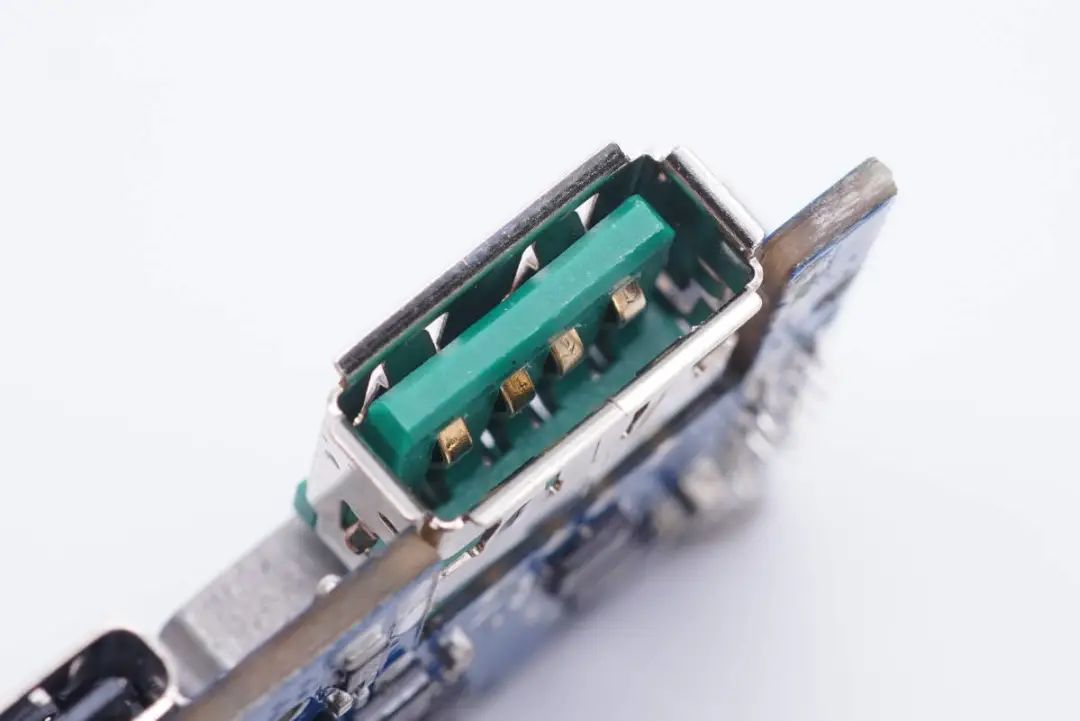

USB-A母座特写，沉板焊接。

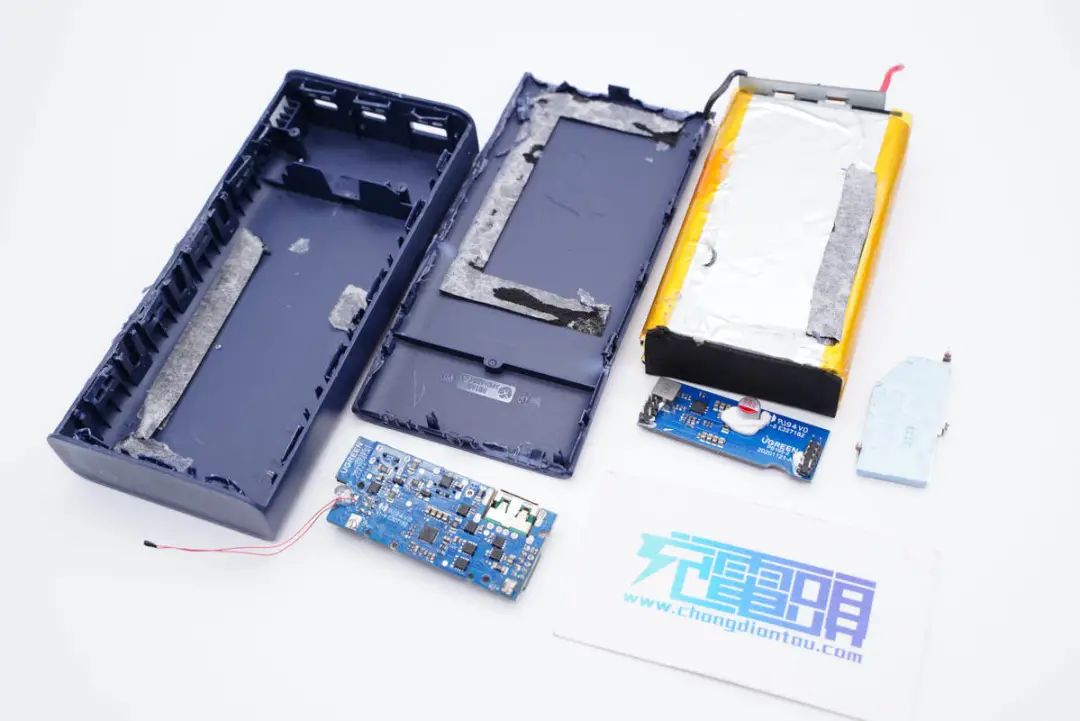

全部拆解完毕，来张全家福。

充电头网拆解总结

绿联这款移动电源采用PC+ABS防火材质外壳，机身正背面晒纹处理，整体很有质感，手感也不错。电池容量达20000mAh，续航强劲；配备2C1A三个接口，支持45W、30W双向快充，支持苹果iPhone 12 20W快充，最多可以给三台设备同时充电，满足长途旅行中笔电、手机、耳机等设备充电需求。

充电头网通过拆解发现，移动电源内部做工也十分讲究，机身壳设有隔离板隔离PCB板和电芯，电芯来自知名大厂ATL，质量可靠，使用寿命有保证。此外电芯贴有泡棉进行跌、摔等物理上的保护，另外设有锂电保护电路，具备电池均衡，并配有热敏电阻进行温度监控。

PCB板双层结构设计，两个C口共用一套输入输出充电方案，南芯SC8812A搭配泰德TDM3478进行升降压，采用芯海科技CS32G020控制两个C口输入输出电压，此外升降压电路贴有导热垫和散热片帮助散热，电容、电感打胶固定。USB-A口采用南芯SC8905升降压方案，天德钰FP6601Q协议芯片控制输出电压。产品整体用料做工可靠。
