几种低通可调滤波器对比分析

1 二阶压控低通滤波器

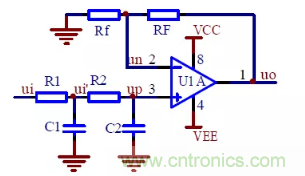

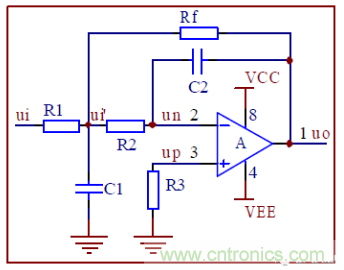

二阶压控低通滤波器电路如图所示，由R1、C1 及R2、C2 分别构成两个一阶低通滤波器，但C1 接输出端，引入电压正反馈，形成压控滤波器。

(1) 传递函数

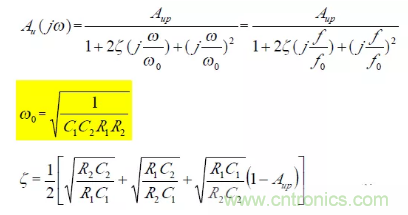

(2) 频率特性

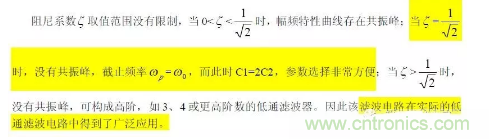

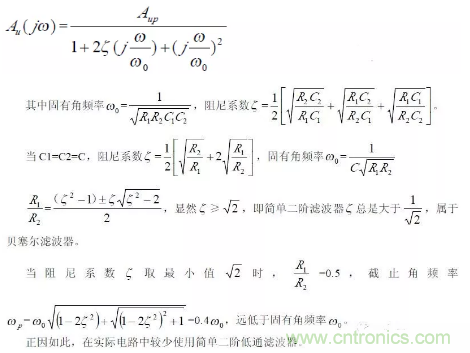

可见该低通滤波器特点是阻尼系数ζ 由电阻R1、R2，C1、C2 的比决定；而固有频率ω0与R1、R2、C1、C2 具体数值有关，即ω0与ζ 独立可调，互不影响。

(3) 参数选择

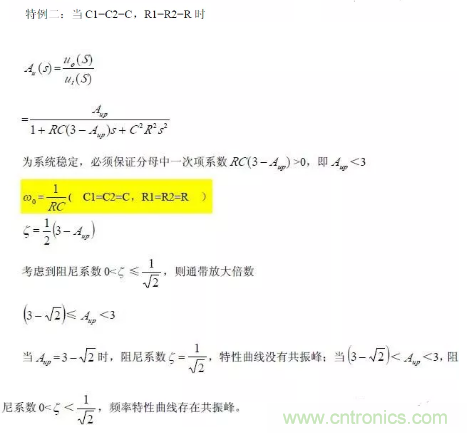

为方便参数匹配，考虑到标称电容种类较少，一般选择C1=C2=C。通过选择不同的R1、R2 满足特定的固有频率ω0 、ζ 。

2单位增益二阶压控低通滤波器

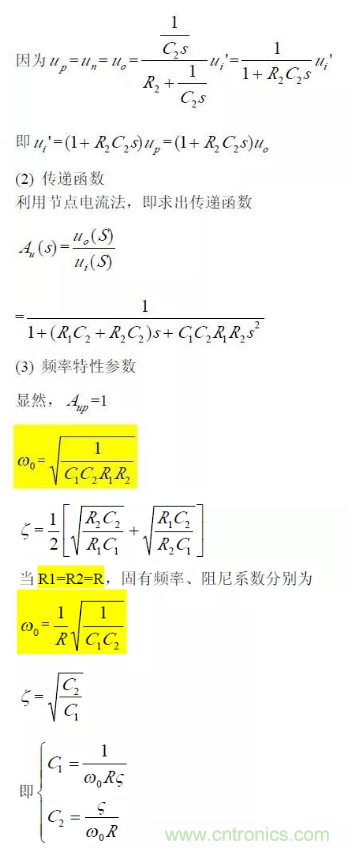

对于二阶压控低通滤波器来说，当通带放大倍数Aup =1(单位增益)时，图所示电路变为图所示，其中RF=R1+R2。

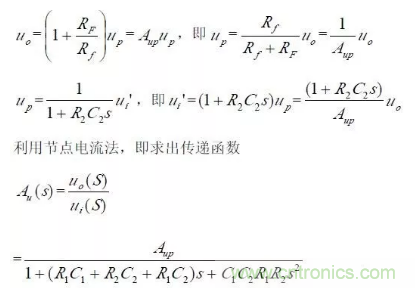

(1) 基本关系

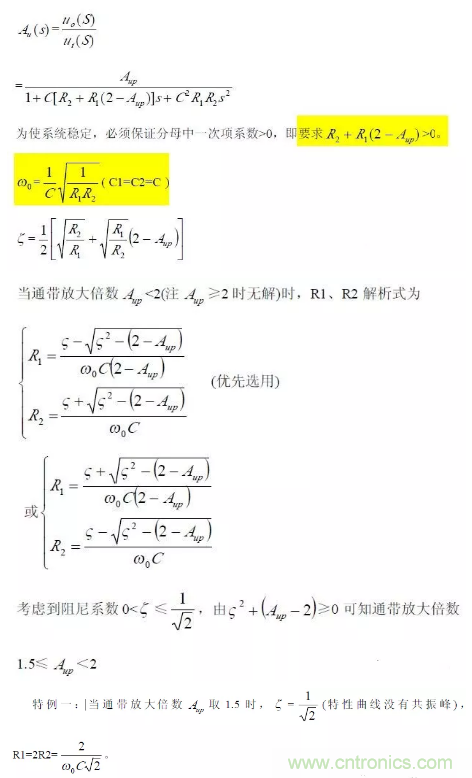

(4) 参数选择

在固有频率ω0 、阻尼系数ζ 已知情况下，设计步骤如下：

3二阶低通滤波器

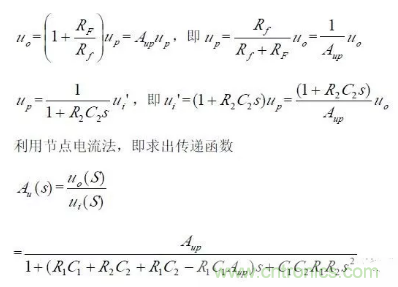

(1) 传递函数

(2) 频率特性

4无限增益多路反馈低通滤波器

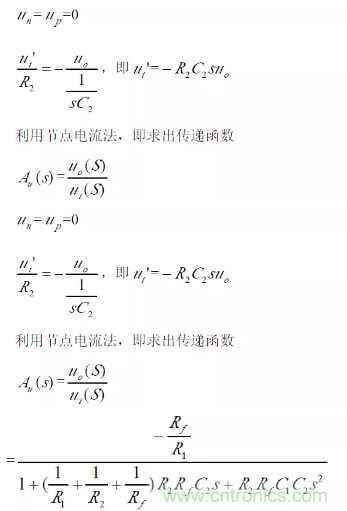

(1) 传递函数

(2) 频率特性
