DAQ信号链要求

地震检波器是将地振动信号转换成电信号的机电转换装置，适用于高分辨率地震勘探。它们沿着阵列被植入地面，用于测量地震波从非连续面（如层面）反射回来的时间，如图1所示。

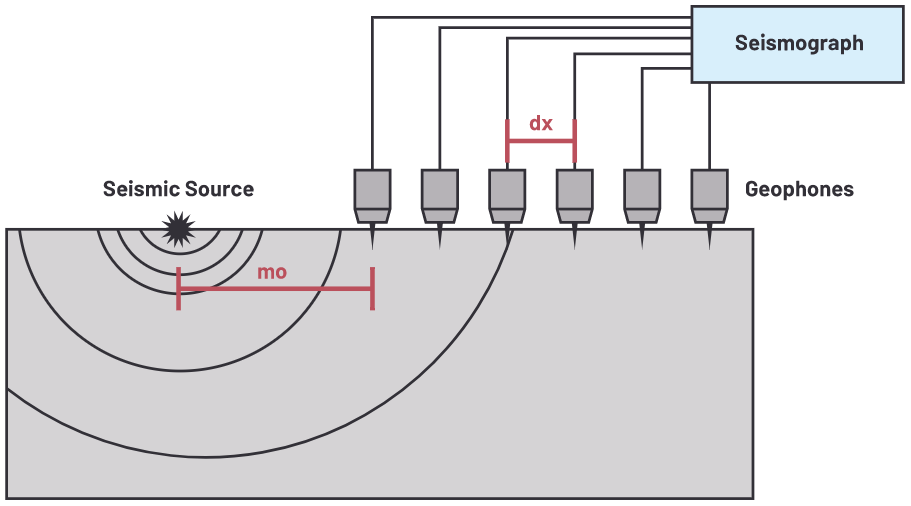

图1.地震源和检波器阵列。

要捕获地震检波器的小输出信号，必须构建高灵敏度DAQ信号链以进行数据分析。总均方根噪声应为1.0 μV rms，有限的平坦低通带宽范围为300 Hz至400 Hz左右，同时信号链应实现大约-120 dB的THD。由于地震仪器由电池供电，因此功耗应控制在约30 mW。

本文介绍两种信号链解决方案，其达成的目标要求如下：

● PGIA增益：1、2、4、8、16

● 集成可编程宽带滤波器的ADC

● 增益 = 1时（-3 dB带宽为300 Hz至约400 Hz）的RTI噪声为1.0 μV rms

● THD：-120 dB（增益 = 1时）

● CMRR > 100 dB（增益 = 1时）

● 功耗（PGIA加ADC）：33 mW

● 第二通道用于自测

DAQ信号链解决方案

ADI网站上没有一款精密ADC具备所有这些特性并能实现如此低的噪声和THD，也没有一款PGIA能提供如此低的噪声和功耗。但是，ADI公司提供了出色的精密放大器和精密ADC，可使用这些器件构建信号链以达成目标。

为了构建低噪声、低失真和低功耗PGIA，超低噪声 ADA4084-2 或零漂移放大器 ADA4522-2 是不错的选择。

关于非常高精度的ADC，24位Σ-Δ型ADC AD7768-1 或32位SAR型ADC LTC2500-32 是上上之选。它们提供可配置的ODR，并集成平坦低通FIR滤波器，适合不同的DAQ应用。

地震信号链解决方案：ADA4084-2 PGIA和AD7768-1

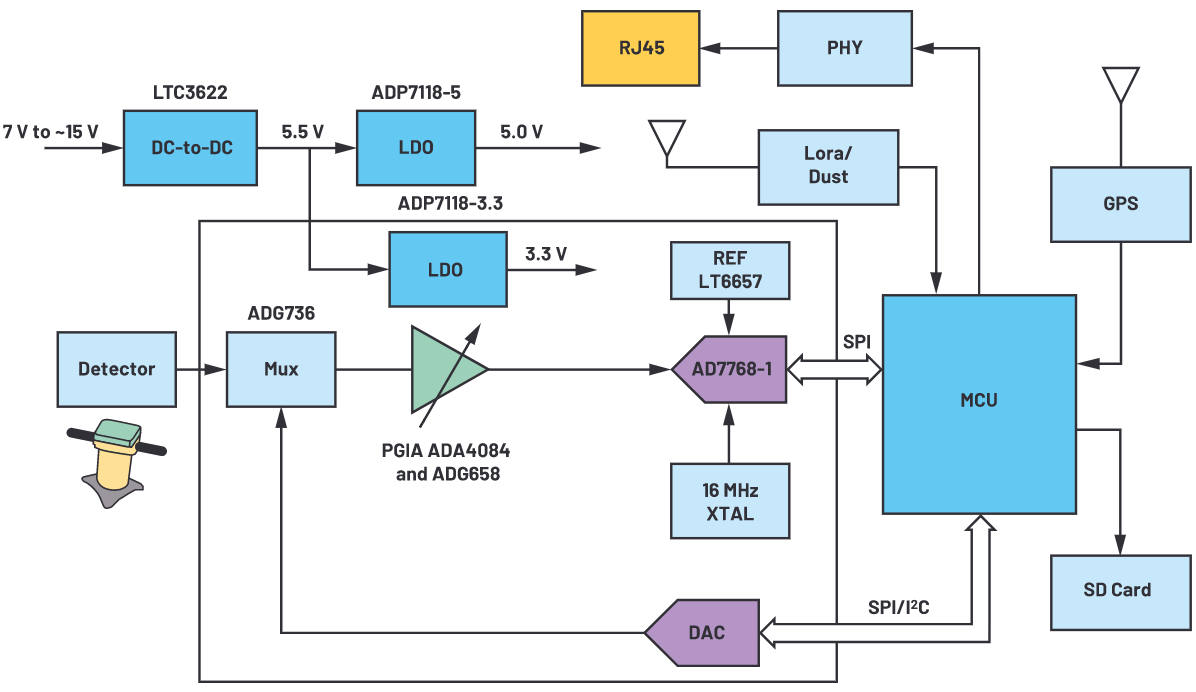

图2显示了整个信号链。ADA4084-2、 ADG658 和0.1%电阻可以构建低噪声、低THD PGIA，提供最多八个不同的增益选项。AD7768-1是单通道、低功耗、-120 dB THD平台。它具有低纹波可编程FIR、DC至110.8 kHz数字滤波器，使用 LT6657 作为基准电压源。

图2.ADA4084-2 PGIA和AD7768-1加MCU滤波信号链解决方案

AD7768-1以1 kSPS的ODR运行时，均方根噪声为1.76 μV rms；在低功耗模式下，功耗为10 mW。为了实现最终1.0 μV rms噪声，它可以更高的ODR运行，例如中速模式下的16 kSPS。当AD7768-1以较高调制器频率运行时，它具有较低的本底噪声（如图3所示）和较高的功耗。可以在MCU软件中实现平坦低通FIR滤波器算法，以消除较高带宽噪声，并将最终ODR降至1 kSPS。最终均方根噪声将是3.55μV的大约四分之一，即0.9 μV。

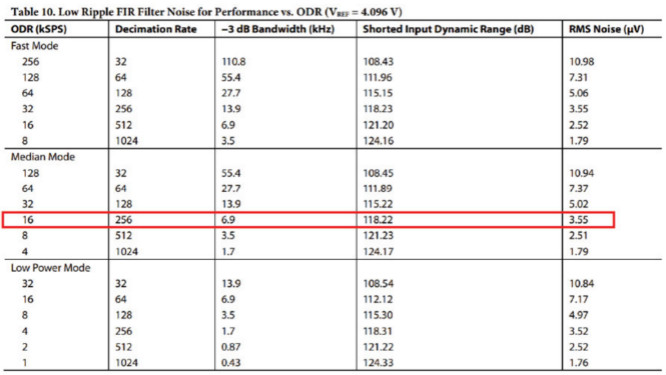

图3.利用MCU后置滤波平衡AD7768-1的ODR以达到目标噪声性能。

作为一个例子，MCU软件FIR滤波器可以按图4所示构建，以平衡性能和群延迟。

地震信号链解决方案：ADA4084-2 PGIA和LTC2500-32

LTC2500-32是一款集成可配置数字滤波器的低噪声、低功耗、高性能32位SAR ADC。32位数字滤波的低噪声和低INL输出，使它特别适合地震学和能源勘探应用。

高阻抗源应加以缓冲以使采集期间的建立时间最短，并优化开关电容输入SAR ADC线性度。为获得最佳性能，应使用缓冲放大器来驱动LTC2500-32的模拟输入。必须设计一个分立PGIA电路来驱动LTC2500-32，以实现低噪声和低THD（PGIA部分引入的）。

PGIA实现

PGIA电路的主要规格包括：

● 电源：5 V（最小值）

● AD7768-1有19.7 mW的功耗，因此PGIA电路的功耗应小于13.3 mW，才能满足33 mW的功耗目标

● 噪声：增益 = 1时的噪声为0.178 μV rms，约为AD7768-1 1.78 μV rms的1/10

有三类PGIA拓扑结构：

● 集成PGIA

● 集成仪表放大器的分立PGIA

● 带运算放大器的分立PGIA

表1列出了ADI公司的数字PGIA。 LTC6915 的IQ最低。噪声密度为50 nV/√Hz，430 Hz带宽内的积分噪声为1.036 μV rms，超过0.178 μV rms的目标值。因此，集成PGIA不是一个好的选择。

表2列出了几种仪表放大器，包括300μA IQ的 AD8422。它在430 Hz带宽内的积分噪声为1.645 μV rms，因此也不是一个好的选择。

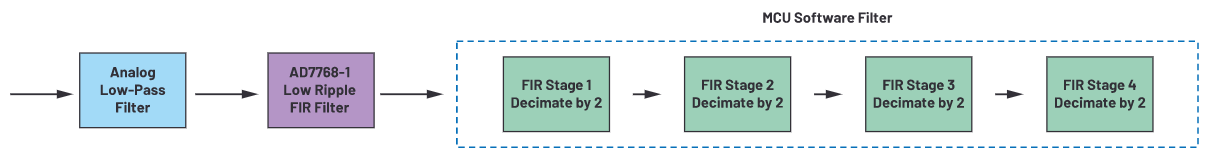

图4.MCU后置FIR滤波器级

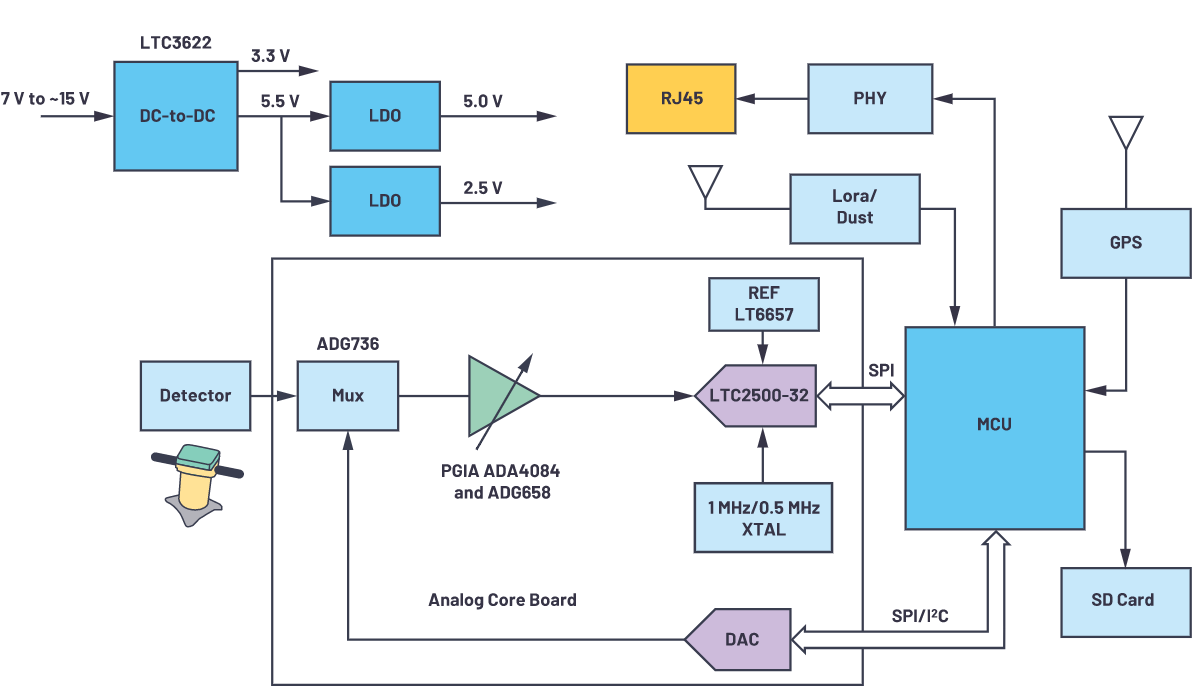

图5.ADA4084-2 PGIA和LTC2500-32信号链解决方案

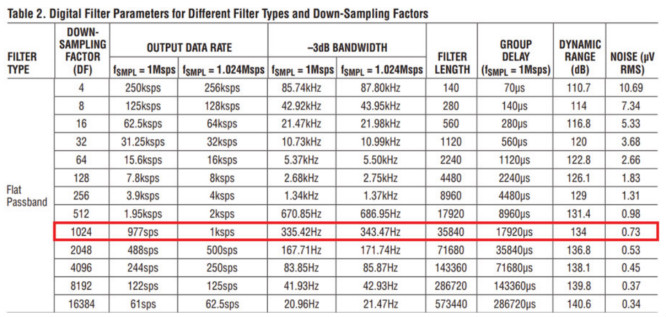

图6.不同降采样系数下的LTC2500-32平坦通带滤波器噪声

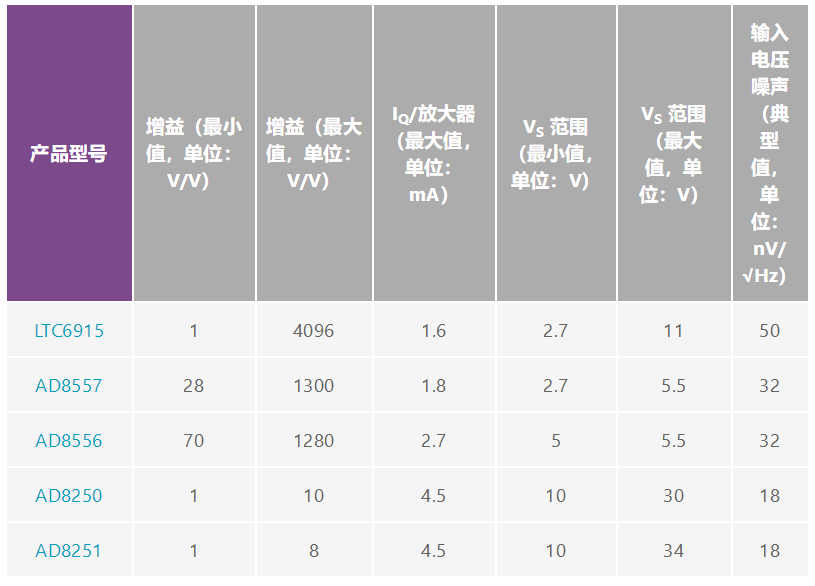

表1.数字PGIA

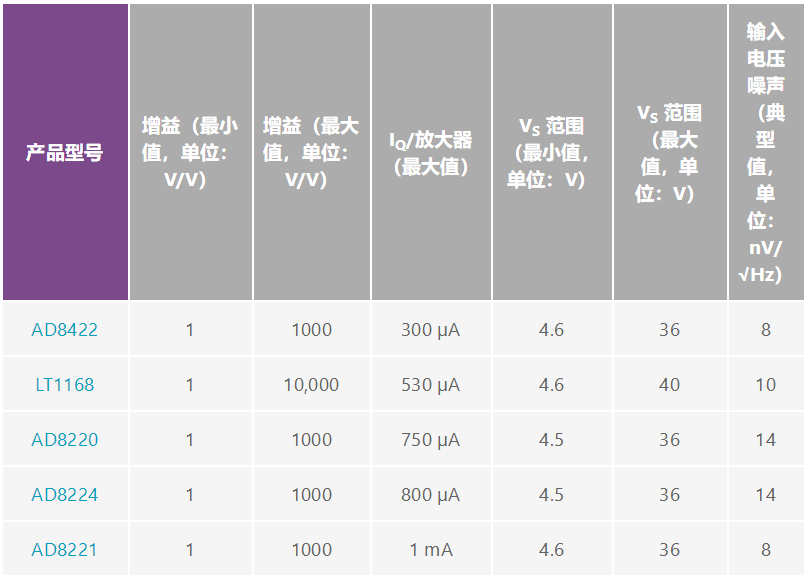

表2.仪表放大器

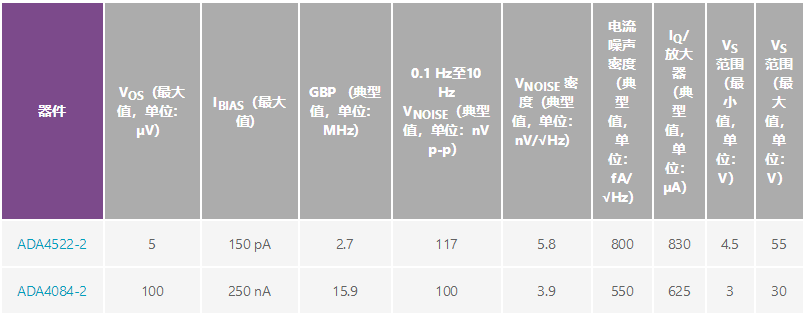

表3.低噪声、低功耗运算放大器

可以使用LTspice®来仿真分立PGIA的噪声性能。积分噪声带宽为430 Hz。表4显示了两个不同PGIA和AD7768-1的噪声仿真结果。ADA4084解决方案具有更好的噪声性能，尤其是在高增益时。

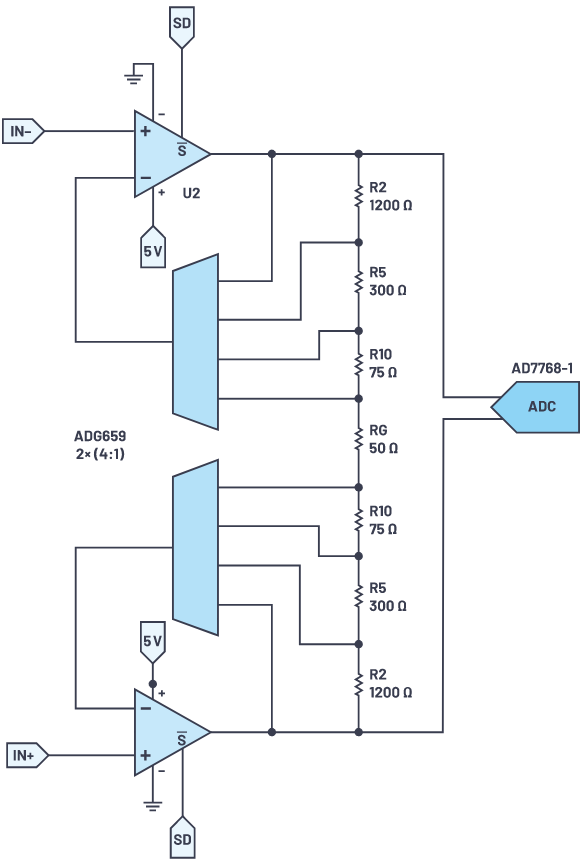

图7.分立PGIA框图

使用运算放大器构建分立PGIA

可编程增益仪表放大器：找到最适合您的放大器" 一文讨论了各种集成PGIA，并为构建满足特定要求的分立PGIA提供了很好的指导建议2>。图7显示了分立PGIA电路的框图。

可以选择低电容和5 V电源的ADG659/ADG658。

对于运算放大器，IQ（每通道<1 mA）和噪声（电压噪声密度<6 nV/√Hz）是关键规格。精密运算放大器ADA4522-2和ADA4084-2是很好的选择，其特性列于表3中。

对于增益电阻，选择1.2 kΩ/300Ω/75Ω/25Ω电阻以实现1/4/16/64增益。电阻越大，噪声可能会增加，而电阻越小，需要的功耗越多。如果需要其他增益配置，必须仔细选择电阻以确保增益精度。

差分输入ADC起到减法器的作用。ADC的CMRR大于100 dB，可满足系统要求。

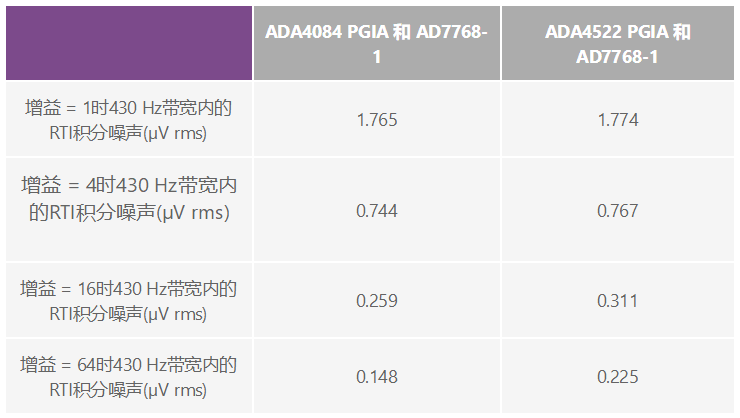

表4.噪声仿真结果

在环补偿电路驱动LTC2500-32

AD7768-1集成了预充电放大器，可减轻驱动要求。对于SAR ADC，例如LTC2500-32，一般建议使用高速放大器作为驱动器。在此DAQ应用中，带宽要求很低。为了驱动LTC2500-32，建议使用一个由精密放大器(ADA4084-2)构成的在环补偿电路。图8显示了用于驱动LTC2500-32的在环补偿PGIA。该PGIA具有如下特性：

R22/C14/R30/C5和R27/C6/R31/C3关键元件，用以提高在环补偿电路的稳定性。

使用ADG659，A1/A0 = 00，增益 = 1，上方放大器的反馈路径为放大器输出 ➞ R22 ➞ R30 ➞ S1A ➞ DA ➞ R6 ➞ AMP —IN。

使用ADG659，A1/A0 = 11，增益 = 64，上方放大器的反馈路径为放大器输出 ➞ R22 ➞ R8 ➞ R10 ➞ R12 ➞ S4A ➞ DA ➞ R6 ➞ AMP —IN。

PGIA连接到LTC2500-32EVB以验证性能。试验不同的无源元件（R22/C14/R30/C5和R27/C6/R31/C3）值，以在不同增益(1/4/16/64)下实现更好的THD和噪声性能。最终元件值为：R22/R27 = 100 Ω，C14/C6 = 1 nF，R30/R31 = 1.2 kΩ，C3/C5 = 0.22 µF。PGIA以下的增益为1时的实测3 dB带宽约为16 kHz。

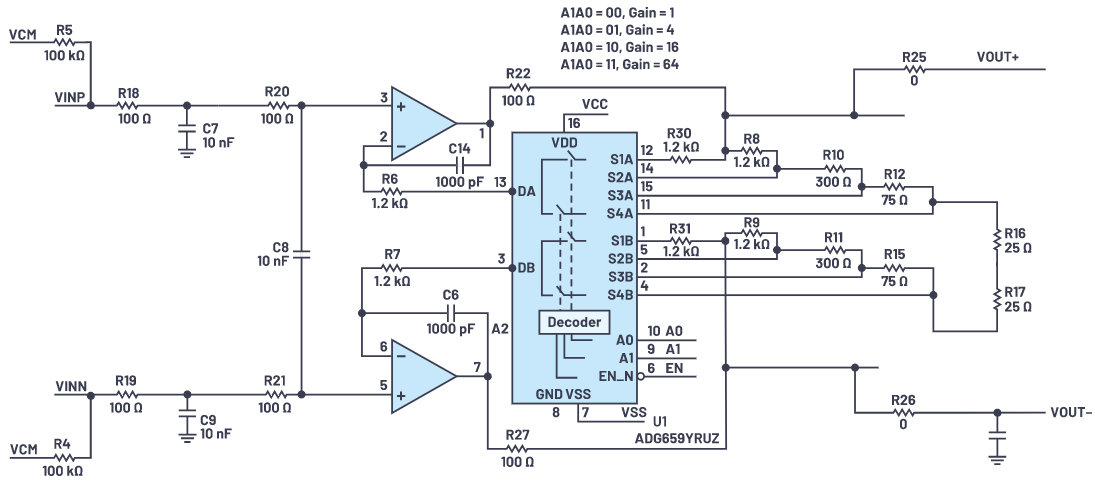

图8.PGIA驱动LTC2500-32

试验台评估设置

为了测试噪声、THD和CMRR性能，将分立ADA4084-2 PGIA和AD7768-1板做成完整解决方案。该解决方案与EVAL-AD7768-1评估板兼容，因而可以与控制板SDP-H1接口。因此，可以使用EVAL-AD7768FMCZ软件GUI来收集和分析数据。

ADA4084-2 PGIA和LTC2500-32板设计为备选的完整解决方案。电路板与SDP-H1控制板接口，并由LTC2500-32FMCZ软件GUI控制。

两个板的PGIA增益均被设计为1/2/4/8/16，这与图8所示不同。表5显示了这两个板的评估结果。

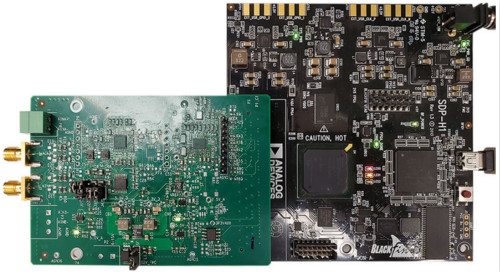

图9.ADA4084-2 PGIA和AD7768-1评估板解决方案

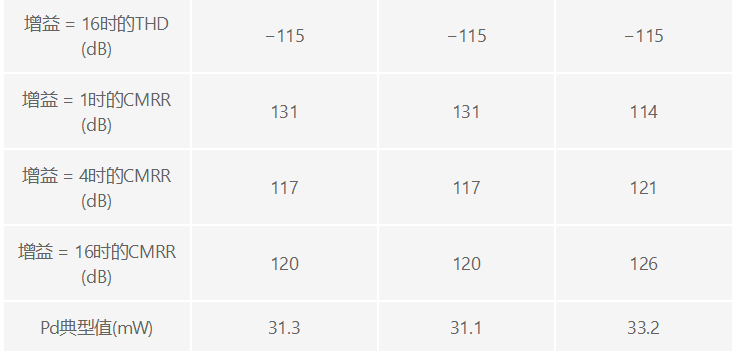

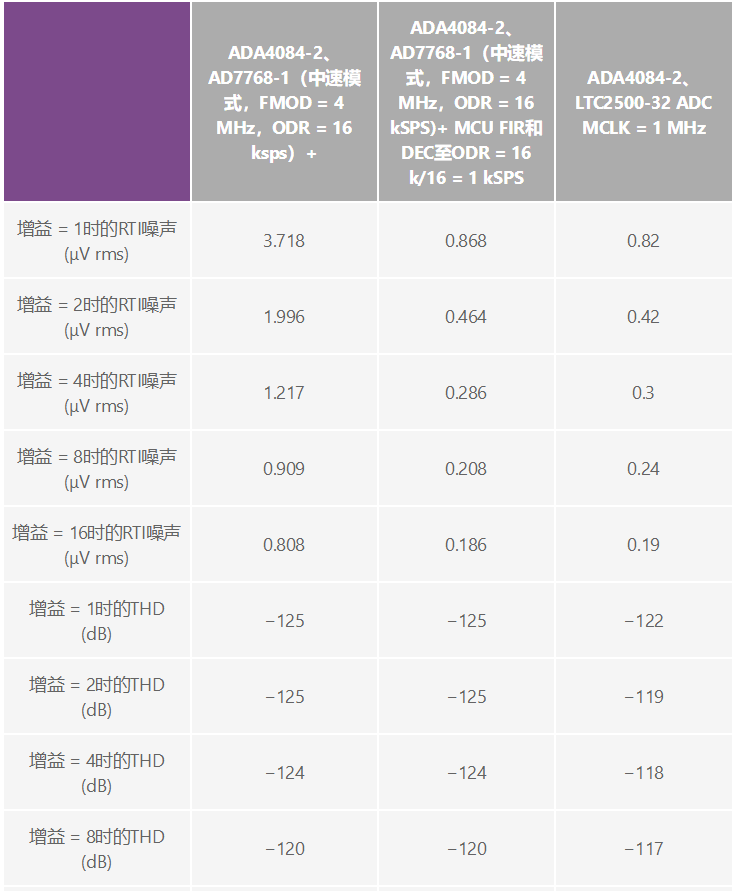

表5.信号链解决方案测试结果

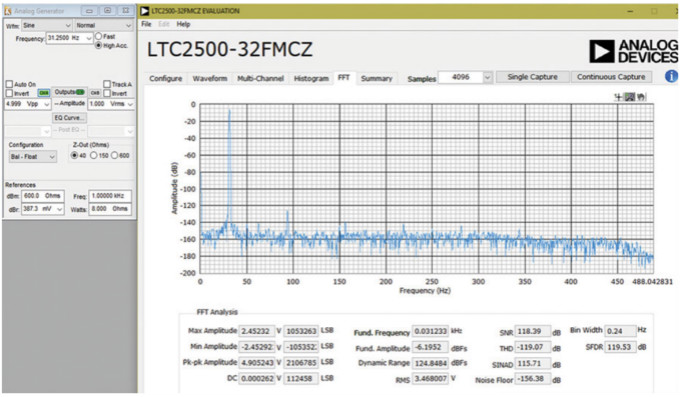

图10.增益为1时的ADA4084-2 PGIA和LTC2500-32板FFT

结论

针对地震学和能源勘探应用，为了设计一个非常低噪声和低功耗的DAQ解决方案，可以使用低噪声、低THD的精密放大器设计分立PGIA，以驱动高分辨率精密ADC。这种解决方案可以根据功耗要求灵活地平衡噪声、THD和ODR。

● LTC2500-32的低噪声性能加上ADA4084-2和LTC2500-32的优点，使得解决方案表现出最佳噪声性能，无需MCU进一步滤波处理。

● 在PGIA增益 = 1时，ADA4522-2和ADA4084-2都有良好的噪声性能。噪声性能约为0.8 µV rms。

● ADA4084-2在高增益时具有更好的噪声性能。在增益 = 16时，ADA4084-2和LTC2500-32的噪声为0.19 μV rms，比ADA4522-2的0.25 μV rms要好。

● 对于AD7768-1，借助MCU滤波，ADA4084-2和AD7768-1解决方案表现出与ADA4084-2和LTC2500-32解决方案相似的噪声性能。

本文给出的数据采集解决方案要求低噪声和低功耗，而带宽有限。其他DAQ应用会有不同的性能要求。如果低功耗不是必需的，可以使用如下运算放大器来构建PGIA：

● 最低噪声：可以考虑LT1124和LT1128以获得最佳噪声性能。

● 最低漂移：新型零漂移放大器ADA4523具有比ADA4522-2和LTC2500-32更好的噪声特性。

● 最低偏置电流：如果传感器的输出电阻较高，建议使用ADA4625-1。

● 较高带宽：当构建高带宽DAQ应用中的高带宽、低噪声PGIA时，ADA4807、LTC6226和LTC6228是很好的解决方案。

在噪声和功耗不重要，但要求较小PCB面积和高集成度的DAQ应用中，ADI公司的新型集成PGIA ADA4254和LTC6373也是很好的选择。ADA4254是一款零漂移、高电压、1/16至~176增益的鲁棒PGIA，而LTC6373是一款25 pA IBIAS、36 V、0.25至~16增益、低THD PGIA。

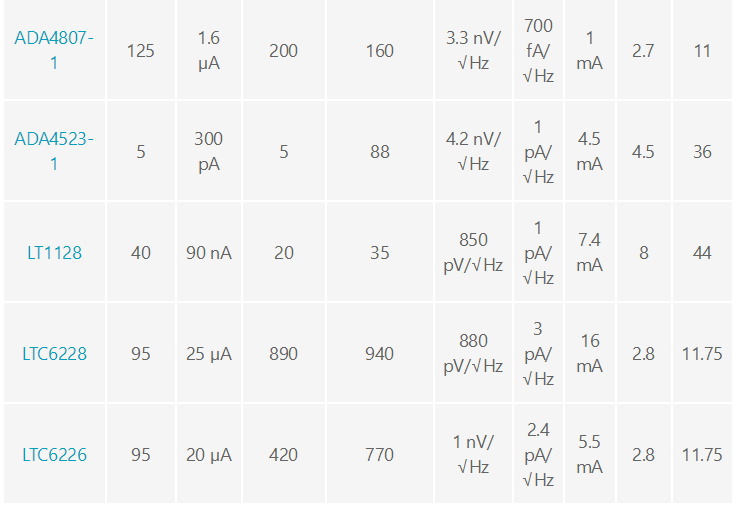

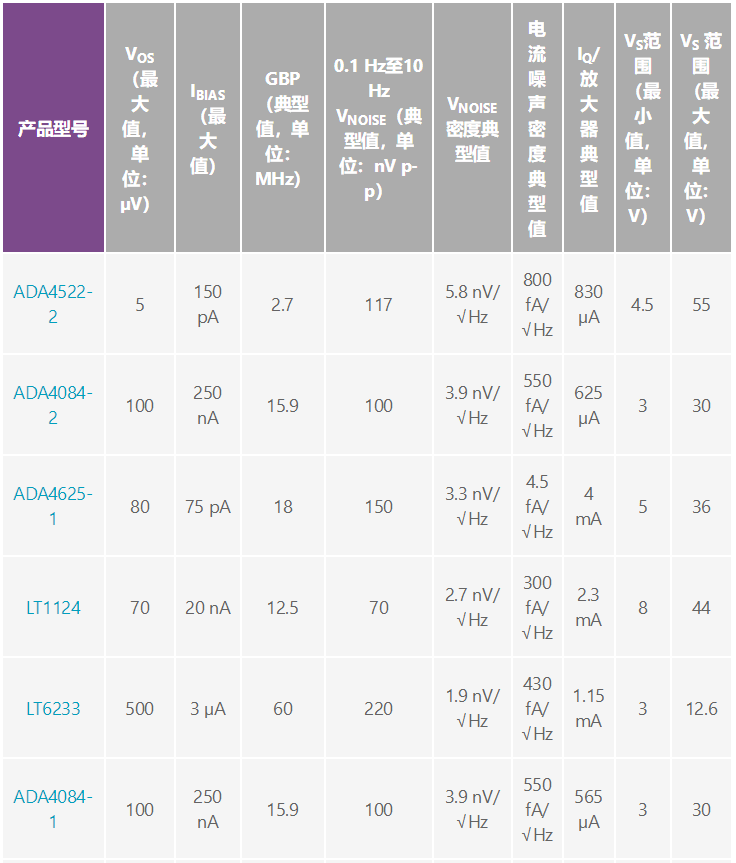

表6.精密运算放大器选型表
