RF信号链设计工具怎么用？ADI工程师手把手来教你

如今，RF技术和射频器件深深根植于我们的生活。RF，即射频，具有多种突出特性：相移、电抗、耗散、噪声、辐射、反射和非线性……看到一个RF信号链时，对其进行分析对于工程师而已也不是一件简单的事情。

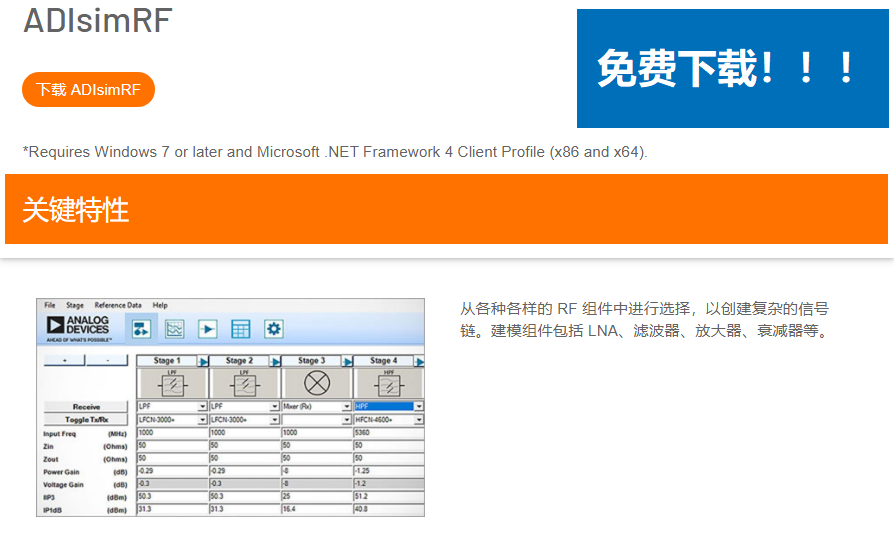

ADI推出的ADIsimRF工具，可以混合并匹配 RF 组件，轻松的将复杂 RF 信号链的信号电平、失真和噪声进行可视化；并包含了大多数 ADI RF 器件的强大的频率相关模型；还可以快速查看数据，并将设计权衡可视化。

文末点击“阅读原文”可跳转至下载页面。

ADI智库推出的了《ADIsimRF工具使用详细教程》系列在线视频，由ADI工程师为您讲解如何使用该工具进行信号链的创建、仿真、分析以及计算，帮助您快速熟悉和使用此设计工具，具体目录如下：

• ADIsimRF简介

• 在ADIsimRF中创建信号链

• 在ADIsimRF中配置和仿真DAC

• 在ADIsimRF中配置和仿真多级器件

• 在ADIsimRF中配置和仿真宽带收发器

• 在ADIsimRF中生成曲线图和扫描图像

• 如何使用ADIsimRF信号链计算工具

#1 ADIsimRF简介

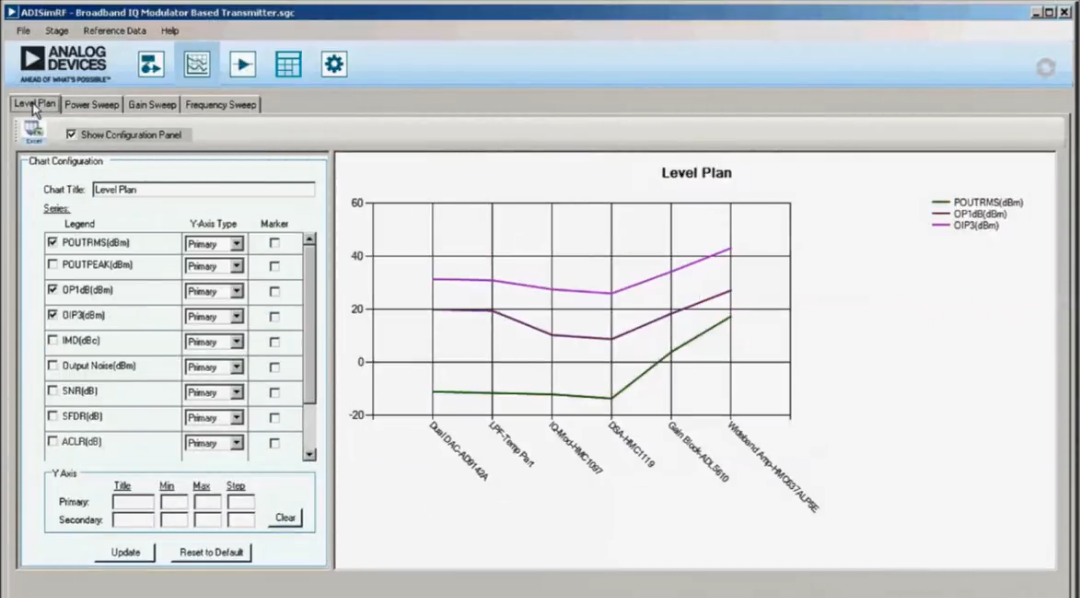

曲线图工具

虽然对ADIsimRF介绍了那么多，但是下载该工具后却不知道该怎么下手？没关系，该系列课程第一节将具体介绍ADIsimRF工具的具体功用，以及各个界面到底是什么、你可以用ADIsimRF做什么？还有使用该工具进行RF信号链处理的一系列步骤，该堂课将以实例介绍如何使用ADIsimRF。

#2 在ADIsimRF中创建信号链

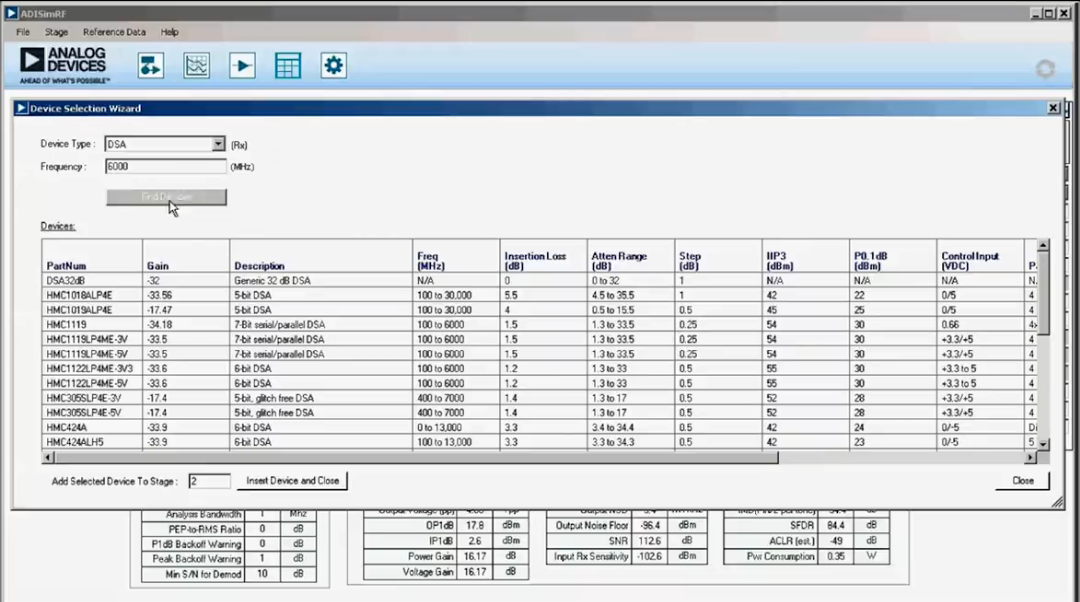

使用向导进行选型

本节视频将具体介绍如何一步一步的在ADIsimRF工具中创建信号链，您可以从ADIsimRF工具自带的庞大器件库中寻找器件，并自定义相关参数设定。在信号链创建完成后，您还可以进行保存并分享给同事。

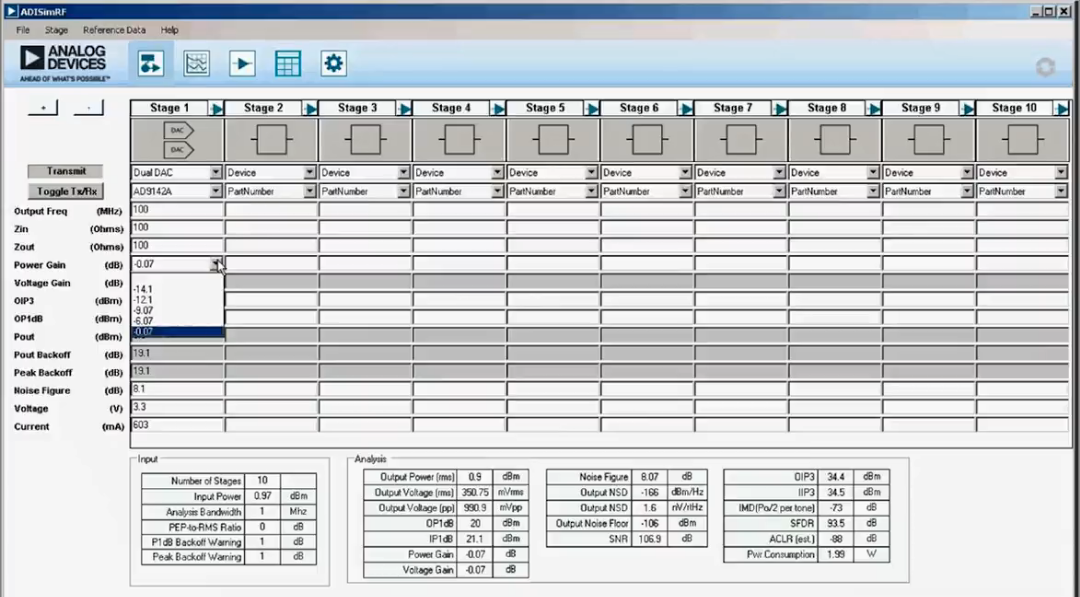

#3 在ADIsimRF中配置和仿真DAC

设定及相关分析

哪怕是对于有50个器件的信号链，ADIsimRF工具中创建的DAC模型也可以提供准确的仿真结果。ADIsimRF工具中还拥有通常用于驱动IQ调制器的双DAC模型。

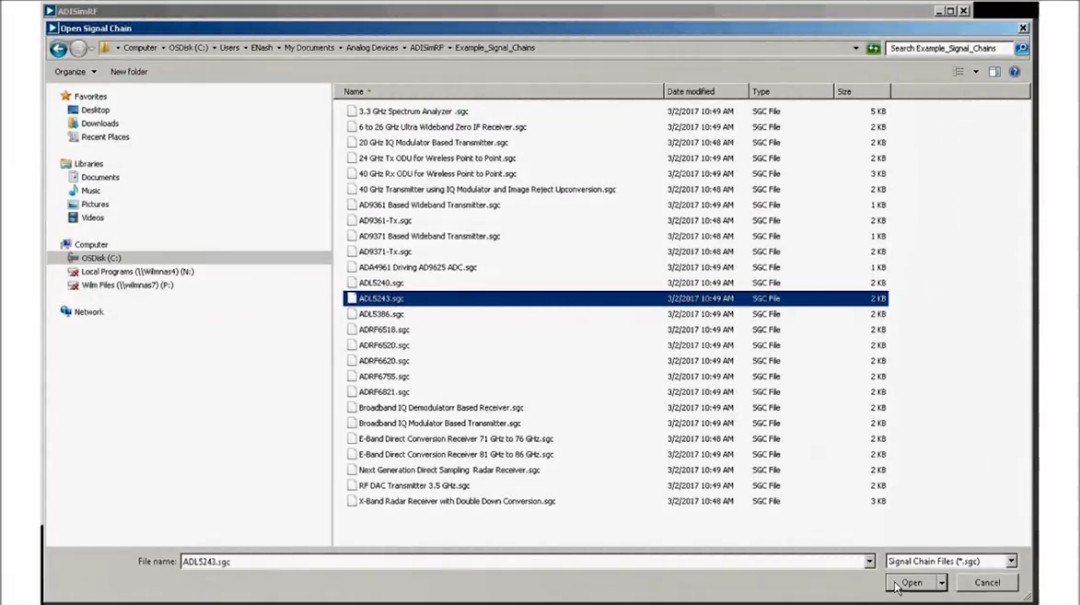

#4 在ADIsimRF中配置和仿真多级器件

直接选用器件

对于多级的器件，ADIsimRF工具也进行配置和仿真。本节视频中将以包含了一个增益模块和一个数字步进衰减器以及一个驱动放大器的ADL5243为例，讲解三级器件的仿真。

除了上述介绍的4节视频，该系列课程中还有“在ADIsimRF中配置和仿真宽带收发器”、“在ADIsimRF中生成曲线图和扫描图像”、“如何使用ADIsimRF信号链计算工具”等内容，欢迎各位智友扫码报名以观看全部内容。

学完了ADIsimRF觉得还不过瘾？ADI智库还提供了能够帮助您快速开发、评估和优化设计的时钟设计工具ADIsimCLK™，以及用数学公式模拟和显示选定器件的整体性能的ADIsimDDS工具，这些工具同样可以在ADI官网免费进行下载。点击这里还有对应教程哦▼▼▼

👉ADIsimXX系列工具教程👈

什么，还想再学点？

好吧，这里还有份“大的”包你满足！

高性能SPICE仿真软件LTspice的相关教程；电源管理工具ADI Power Studio、LTpowerCAD等相关教程；放大器与线性工具ADI DiffAmpCalc™等相关教程；数据转换器工具Visual Analog™等的相关教程以及部分工具的使用指南PDF版本……尽在ADI智库【设计工具】页面👇👇👇
