新型触摸屏控制器助便携装置显示如虎添翼

触摸屏的工作原理

首先，让我们看看电阻式触摸屏如何工作。图1显示了触摸屏的基本结构和工作原理图。

图 1. 电阻式触摸屏的结构

触摸屏由两层塑料薄膜组成，各薄膜层上均涂有一层导电金属（通常是氧化铟锡），中间的空气间隙将二者分开。电源电压激励其中的一块板，上图中为 X 板。触摸屏幕时，两块导电板碰到一起，在 X 板上构成一个电阻分压器。接触点的电压通过 Y+ 电极检测，代表X板上的位置，如图 2 所示。然后重复上述过程，电源电压激励Y板，并通过 X+ 电极检测 Y 位置。

图2. X 位置测量

接下来，将电源电压置于 Y+ 和 X– 上，再进行两次屏幕测量：测量X+上的电压得出Z1，测量Y– 上的电压得出Z2。这些测量结果可以用来估计触摸压力，其方法有两种。如果 X 板的电阻已知，则触摸电阻的计算公式为：

如果 X 板和Y 板的电阻均已知，则触摸电阻的计算公式为：

触摸电阻值越大，则表示触摸压力越小。

AD7879 触摸屏控制器

AD7879 触摸屏控制器设计用于与四线式电阻触摸屏接口。除了检测触摸动作外，它还能测量温度和辅助输入端的电压。所有四种触摸测量加上温度、电池、辅助电压测量，均可以通过编程写入其片内序列器。宽电源电压范围（1.6 V 至3.6 V）、小尺寸（12 引脚、1.6 mm ×2 mm WLCSP封装或16 引脚、4 mm ×4 mm LFCSP封装）以及低功耗（转换时480 μA，关断模式 0.5 μA），使这款控制器可以灵活地用于各种产品。

触摸唤醒

可以将AD7879 配置为在发生触摸屏幕事件时启动并转换，在释放之后进入省电模式。这种配置非常适合注重节约电量的电池供电设备。每个转换序列完成之后，AD7879 向主机微控制器发送一个中断，将其从低功耗模式唤醒，以便处理数据。这样，屏幕被触摸之前微控制器的功耗也会极低。图3 显示了触摸唤醒功能的设置。

图3. 触摸唤醒设置

触摸屏幕时，X 板与 Y 板接触，拉低限变器输入，从而唤醒AD7879，随后开始转换。转换结束时，AD7879 向主机发送一个中断。

结果滤波

在典型的显示器中，电阻板位于液晶显示器(LCD) 之上，LCD 会产生大量噪声，影响位置测量。这种噪声由脉冲噪声和高斯噪声组合而成。AD7879 提供的中值滤波器和均值滤波器可降低这种噪声。可以将序列器配置为利用 2 个、4 个、8 个或16 个样本进行位置测量，而不是利用单个样本进行测量。这些样本经过排序、中值滤波和均值滤波，便可得到噪声更低、精度更高的结果。图 4 清楚显示了其原理。获得16 个位置测量结果，然后按由低到高的顺序排序。剔除四个最大测量结果和四个最小测量结果，以消除脉冲噪声；对剩余的八个采样值求平均值，以降低高斯噪声。这种方法还有一个额外好处，即可以降低所需的主机处理工作量和主机与触摸屏控制器的通信量。

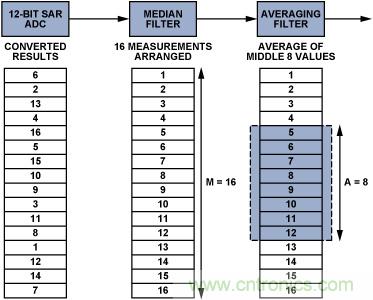

图4. 中值和均值滤波
