一种改善数字调光闪烁的方法

图1：High-side Buck 和Floating Buck拓扑

同时，在High-side Buck拓扑，为了驱动高侧的MOSFET，线路中存在BOOT电容。在每次二极管导通过程中，芯片内部路径会对BOOT电容充电。在输入和输出压差较低、调光频率较低和调光占空比较低的条件下，二极管的导通时间较短，BOOT电容能量衰减较快，会触发BOOT电容欠压保护，造成驱动光源闪烁。解决由于BOOT电容欠压造成的闪烁问题，可以选择增大输入输出压差、增大调光频率和更换Floating Buck调光拓扑。

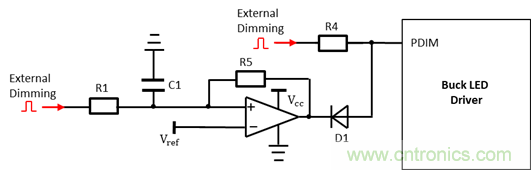

一个可行的方式是，在调光占空比较低的条件下，封锁驱动器输出，如图2所示。

图2：一种在低调光占空比下封锁输出的方法

在外部调光信号占空比大于设定值时，滞环回比较器输出为高，使能驱动器输出；在外部调光信号占空比大于设定值，滞环比较器输出为低，封锁驱动器输出。其中，滞环比较器的上阈值和下阈值如如下所示。

图3：滞环比较器的开关特性

同时，需要合理地设置低通滤波器的截止频率，此处设置为三分之一倍的调光频率

本文针对High-side Buck，在低压差、低调光频率和低调光占空下的闪烁问题，提出一个基于占空比的关断的方案，可有效解决此应用问题。
