对于Flyback拓扑结构的诠释......
Flyback的五之最
1）应用最多的变换器
生产数量、人均拥有量、总用电容量？
2）性能最差的变换器
能效、电磁兼容性
3）工况最差的变换器
硬开关、电压应力、电流应力、磁利用率、EMC应力
4）任务最重的变换器
安规隔离、宽电压应用、PFC应用，待机
5）最简单的变换器
还有比它更简单的隔离变换器？集成度越来越高、元件越来越少，做出来很容易，做好呢？
什么叫好？
●比别人做的好
●没有比这个更好
●为什么我做的总没别人做的好
●为什么有那么几个人做出来的反激就是明显比别人好
●我手上这个还能不能更好
●如果能证明这个不可能更好，那就是最好
开关电源很多指标：
效率、成本、安全、电磁兼容性、待机、能效、可靠性、稳定性、保护、体积（功率密度）、超薄、精度、纹波、电压调整率、负载调整率、交叉调整率、温度、寿命、功率因数、总谐波。
好不好，看效率：
●效率做起来，才谈得上其他的
●先做好效率，再说其余
●牺牲效率的设计不是好设计
●效率是一点一点抠出来的
●对效率的追求，永远是值得的
●多花点时间优化效率，就是效率
效率能做到多高呢？
●很多人以88%为标准，几年前的标准
●估计现在能批量出货的应该在90%以上，才有竞争力
●有的人轻易就能做到91、92%以上去
●还有个别人，一不小心就做到93%以上去
所谓高手：定一个设计标杆：整机效率94%
●觉得太高？那就93%，不能再低了
●这是一个在特定情况下可以实现的整机效率
●这是一个难以实现的整机效率。
●即使没能实现，我们也应该知道自己的差距
●即使没能实现，我们也应该知道为什么没能实现，是哪些因素导致的
一、什么在影响反激的效率？
1.漏感
●漏感问题是反激变换器的基本问题。漏感是硬伤。要实现高效率，控制漏感是重头戏。先做好漏感，再说其余。
●漏感有多大？意味着能量传递损失多大，变换器效率损失有多大，钳位电路热损耗有多大。这都是额外的，其他变换器没有的。
2.较大的峰值电流 Ipk
●反激的峰值电流较之其他拓扑更大，原因是其储能/释能这种间歇工作模式决定的，占空比较小。
●临界模式、断续模式、PFC控制、宽电压应用更加剧了峰值电流应力。
●峰值电流决定一个反激变压器的磁应力，导致磁利用率较低。
●峰值电流还与开关（以及副边二极管）导通损耗直接相对应。
3.较高的原边电压应力
●反激的原边电压应力较之其他拓扑更大，原因是反射电压、漏感尖峰电压叠加在输入电压上，导致开关电压应力为输入电压的1.5～2倍。
●导致：
a）硬开关动作的损耗剧增（因各种寄生电容导致的损耗增加2～4倍）
b）开关内寄生二极管反向恢复电流激增（导致关断损耗激增）。
c）必须使用耐压高出1.5～2倍的开关，其饱和压降大幅度提高，导通损耗剧增。
4.更高的副边二极管电压应力
●反激的副边二极管电压应力更是增加得离谱，按市电AC/DC变换的典型参数，这个电压应力更是高到了其输出电压的3到5倍，还可能有可观的尖峰电压叠加。
●导致：
a）二极管翻转动作的损耗剧增（因各种寄生电容导致的损耗增加10～30倍）
b）二极管反向恢复电流激增（不要相信此处没有反向恢复的说法）
c）必须使用耐压高出输出电压几倍的二极管，其饱和压降大幅度提高，导通损耗剧增
二、拓扑环境层面的设计考虑
高效率的反激设计应该比一般设计更注意仔细追究拓扑应用环境，这是因为对效率的极限追求也是对其应用环境的极限追求，要让电路工作处于最明确、最舒适、最能扬长避短、最能发挥到极限的环境。
1.选择一个较软的拓扑控制模式。准谐振（QR）模式是首选，而CCM、CRM模式可能效率较低。其他诸如谐振模式、无损钳位模式、Sepic模式等，由于技术尚不成熟一般不予考虑。
2.输出电压较低时，副边考虑同步整流是好主意。
3.尽量考虑采用专用控制芯片、有口碑的芯片、原边控制的芯片。避免使用6562、3842这样的通用芯片去做反激，用一大堆运放达成的控制环路更是不可取。不是因为这些芯片不能用，而是要伺候这些芯片是很难受的。
4.认真论证你的最低输入电压，也就是最大峰值电流 Ipk 的取值。全电压的必要性，过渡模式（CCM模式）的必要性，限流模式（OCP模式）的必要性，控制转折点设置在哪里？任何时候都不要让 Ipk 失控。开机冲击和短路冲击对 Ipk 的影响也要考虑。
5.认真论证你的最高输入电压，市电AC/DC应用按264Vac做显然是有问题的，小区电压飙到264Vac以上是经常的。建议按277Vac（必要时再增加一点余量）考虑。
6.认真论证你的最高输出电压，或者CV/CC模式的最大输出功率。充分考虑各种情况下输出电压意外飙高的可能性，并选择一款OVP嗨得住的芯片。OVP是否嗨得住，不仅涉及最高输出电压带来的最高电压应力、功率应力，还直接关乎假负载的损耗功率。最高输出电压就是脱离OVP保护模式后的第一个电压。
三、电路运行层面的设计考虑
1.输入回路干净利落，避免热敏电阻、保险电阻的设计，硅桥要电流稍大的。共模差模带来的损耗要斤斤计较，一级两级、个大个小、线粗线细之间的差别是很大的。这还涉及EMC设计水平，如何做到用最少的共模差模解决问题？
2.开关的选型，MOS最好是外置的，这样方便选型和控制。内阻（Rdson）尽量小一点，Cool-MOSc也是可以的。最重要的是耐压，市电 AC/DC 典型应用，MOS 耐压首选 650V 的，耐压更低的应该嗨不住，耐压更高的特性急剧恶化，其价格、内阻都是很难接受的。
3.驱动能力要足够，Rg下拉、上拉电阻要分开（上拉电阻与二极管并联后串下拉电阻）。关断要干净利落，一定不能让米勒平台出现在 Ipk 位置。

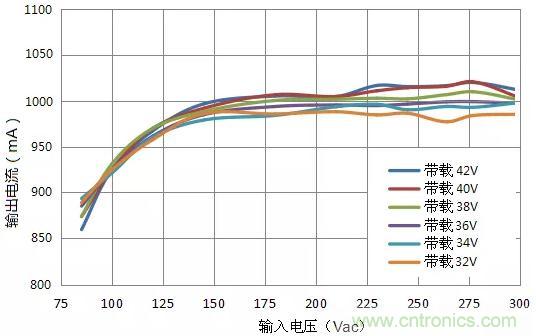

4.在高压端通过电阻实现的电压采样、VCC启动、线电压补偿、安规电容放电等电路是要耗电的。副边假负载、副边采样控制电路也是要耗电的。这些电路要优化，其能耗要追究。
5.最敏感的电流采样、过零（谷底）采样、FB采样电路要精心布置，电路要简洁，阻抗要匹配，杂散参数影响要小，PCB要安静。这是因为高效率电路对这些细微的控制有更高的要求，不能出问题。
6.各部波形要正常，没有奇怪的、离谱的东西。环路、高PFC电路的主要参数要调试好，主要指标 PF 和 THD 要基本达到要求，工作稳定，不能有振荡，在这个前提下做的效率优化才有意义。
7.在最后优化效果出来前，（在经验不足时）某些要影响效率的次要电路可以先裸奔。比如：磁珠要取消、DS上并联的电容要取消、差模共模可短路、钳位功率最小化（降低电压运行看情况）、副边二极管吸收电路不连接（用高耐压二极管先代替看情况）、假负载功率最小化，CS采样电阻最小化（非OCP模式），甚至VCC供电和副边控制电路用电可考虑用电池组临时供电。以免这些电路的设置不合理影响主电路运行工况，造成误判。
四、变压器设计
高效率反激变换器大部分设计技巧隐藏在变压器里，绕组结构和磁决定变压（换）器性能是绕组结构在决定运行参数。
1.绕组结构的约束条件：
●窗口约束
原边副边窗口分配用铜量大致相等，满足几何和能量的大致对应。技巧是分配要合理、线包要基本饱满。
●三明治约束

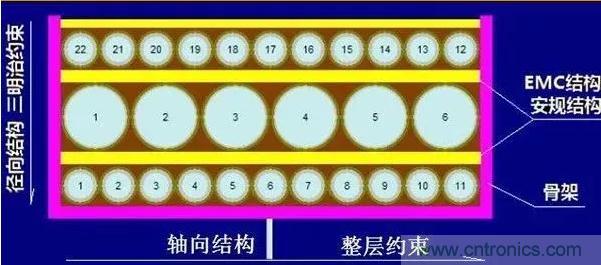

二夹一的意思，是降低漏感的重要措施，技巧是减少EMC结构、安规结构的不利影响，耦合要紧密。还需注意气隙对绕组的影响、磁芯作为导体的影响，辅助绕组的结构和位置。
●整层约束
是降低漏感最重要的措施，技巧是无论如何都要整层密绕、少半匝都不行，均绕不行、半层更不行，匝数太少就双线或多线并绕、或者用与槽宽等宽的铜箔叠绕。
绕组结构设计可以归结为平面几何问题。设计目标是漏感最小化、气隙最小化，需要较多的经验、技巧、时间、智慧、精力才能达成。是反激变换器设计的重点，也是高效率反激设计的关键所在。漏感的设计标杆：1%，否则不能实现高效率。
2.绕组结构决定运行参数：
●一个绕组结构最终与原边副边匝数相对应，其匝比决定反射电压 ：
●反射电压决定原边MOS和副边二极管电压应力（不含尖峰部分）：
● 有了反射电压即可算出原边电流应力：
●由此得到原边电感量：
●基于临界模式的最大PWM特征周期：
●与之对应的最低特征频率和最大占空比：
3.磁参数优化：
1）磁芯选择
给出一个（PC40材质的）磁功率应力的经验公式：
●可由此大致判断（λ=1）磁芯是否合适。高效率的设计要求磁应力不能太紧张，也就是变压器（包括绕组和磁芯）的发热不要成为整个电源最突出的。当热应力突出时，应增加磁芯的 Ae.B 或者使用更好的材质。
磁芯型号也有影响，骨架槽宽 B 越大于槽深 H 的偏平窗口由于越容易满足整层约束而更有利于减少漏感。
2）磁饱和强度Bs

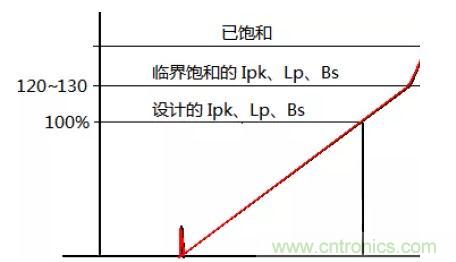

优化方向是Bs值最优化，约束条件是磁芯品质，可按 Bs（或原边电感量 Lp）扩大20%～30%余量后 Ipk 波形可见临界饱和迹象为判据确定Bs取值。更高的Bs取值，对应更小的气隙、更小的漏感，更小的尖峰电压、可能更高的整机效率。但太高的Bs取值会使上述余量更小、磁芯的品质控制困难、成品率降低。
Bs不能靠估计，要实测。Bs有个最佳值，PC40材质，大约为0.3T，偏离这个最佳值都会降低效率。
4.运行参数优化：
1）匝比 Np/Ns，反射电压 Vr
优化方向是匝比和反射电压最优化，约束条件是原边电压应力（即MOS管耐压）。更大的匝比对应更高的反射电压Vr、更小的峰值电流 Ipk、可能更小的漏感、更大的最大占空比 Dmax、更低的副边电压应力Vs（以便使用最低耐压的肖特基）。但反射电压太高会导致开关电压应力及开关损耗增加，抵消以上效应，应适可而止。
2）原边匝数Np
优化方向是原边匝数最优化，约束条件是磁损和开关损耗。更少的原边匝数，对应更小的气隙、更小的漏感绝对值、更小的尖峰、更小原边电感量 Lp、更高的特征频率 Fo、更低的铜损、更大的磁损、更大的开关损耗、可能更高的输入电压低端效率、可能更低的输入电压高端效率。根据这些表现，优化到佳值。
五、电路优化配合
一个好的变压器设计出来以后，需要电路与之配合，才能充分发挥高效率特性。
1.钳位电路

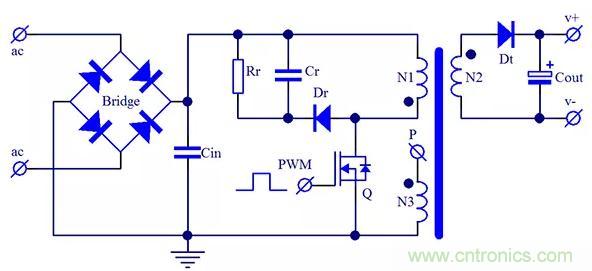

尖峰一定是有的，尖峰大小取决于漏感，钳位功率也取决于漏感。钳位二极管耐压应不低于MOS管耐压，一般应考虑用快恢复的。避免使用4007、磁珠、二极管上串电阻，这些东西是要发热的。钳位电阻应与钳位电容配合，考虑到漏感能量有一部分消耗在开关上，钳位功率控制在漏感的50%以下为宜。
2.副边二极管反压尖峰 RC 吸收电路

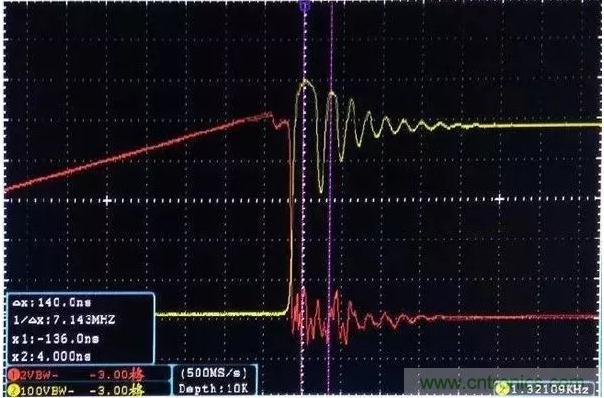

非CCM模式，建议在原边MOS驱动上动手脚，增加导通电阻、减缓导通速率、利用米勒效应转移功率、达成减小甚至完全消除副边二极管反压尖峰之目的。此法可完全省掉RC吸收，收获最高整机效率。即使有过渡到CCM模式，上述导通电阻也应做适应性调整，采用一个合理取值，配合RC吸收达成目的。
RC吸收是有损吸收，对于每一个案例、每一个吸收电容值，都有一个最佳电阻值配合使尖峰最小化，找到这个电阻值，达成最小损耗的吸收。在多路输出时，主要的回路才需要RC吸收（并按上面的方法使损耗最小化），次要的回路建议裸奔（用二极管耐压去扛），或者稍微吸收一下即可，切不可喧宾夺主。
3.副边二极管耐压
在漏感最小化、吸收最佳配合后，副边二极管电压应力已经最小化了，按此电压应力选择一款最低耐压的肖特基，即达成最高效应用。即使有同步整流助力也应如此。此举是提高整机效率最重要的措施之一。
六、其它电路优化配合
1.副边控制电路耗电最小化设计 尽量在 TL431（1～2mA）范围内解决问题，假负载电流、吸收回路电流亦可利用起来为其供电。避免单独绕组供电的设计。
2.辅助绕组电压最小化设计 以芯片VCC工况为准，电压匹配、电流够用即可，VCC电容容量够用即可。能少一匝就少绕一匝的意思，避免为加快启动而故意增加VCC电流的设计。
3.电流采样电阻Rcs 可能成为PCB板上的热点，也就是损耗点。在必须采样时，应该纠结芯片的采样阀值设置，尽量低一点有利效率；否则可适当减小此电阻值，减小热损失。
4.EMC最优化设计 对高效率电源而言，EMC最优化设计的另一个目的是简化端口的差模共模工程，从而减少器件损耗、提高效率。这些措施是：
a、变压器 EMC 结构要追究、隔离屏蔽要做好
b、 PCB 要做好
c、 Y 电容要用两只来湮灭偶极子噪音
d、开关导通速率宜缓不宜急
e、 共模差模结构要合理

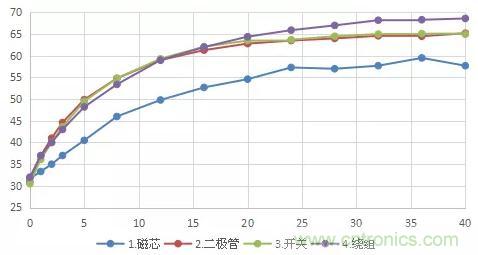

5.热平衡设计 仔细考察电源的热景象，主要温升器件的极端最大温升应大致一致，一般可以50C°为限值。温升还可判断变压器设计的合理性、散热工的合理性、意外的温升点意味着高效率设计的败笔。
