电源电压600V扩展到800V，5分钟告诉你如何做到的

LT8316是一种微功率、高压反激式控制器，不需要光耦合器、复杂的次级侧基准电源电路或附加的启动组件。

扩展电源电压

LT8316采用热增强型20引脚TSSOP封装，去除了4个引脚，以显示高压间隔。通过对第三绕组的隔离输出电压采样，无需采用光耦合器来进行稳压。输出电压通过两个外部电阻和第三个可选温度补偿电阻进行编程。准谐振边界模式操作有助于实现出色的负载调整、小变压器尺寸和低开关损耗，特别是在高输入电压下。

由于输出电压是在次级侧电流几乎为零时检测，所以无需采用外部负载补偿电阻和电容。因此，LT8316解决方案采用的组件数量较少，大大简化了隔离反激式转换器的设计（参见图1）。

图1. 完整的12 V隔离反激式转换器，适用于20 V至800 V广泛输出，最小启动电压为260 V。

LT8316的额定工作电压最大为600 V，但可以通过更换与VIN引脚串联的齐纳二极管来进行扩展。齐纳二极管的电压会降低供给芯片的电压，使得电源电压超过600 V。

LT8316

● 宽输入电压范围：16V 至 600V

● 无需光隔离器即可进行调节

● 支持准谐振边界模式

● 恒流和恒压调节

● 低纹波轻载 Burst Mode® 运行

● 低静态电流：75μA

● 可编程限流值和软启动

● 采用具有高电压引脚间距的 TSSOP 封装

图1所示为输入电压为18 V至800 V的反激式转换器的整个原理图。如需查看详细的组件选择指南，请参考LT8316数据手册。220 V齐纳二极管与VIN引脚串联时，鉴于齐纳二极管存在电压容差，电路的最小启动电压约为260V。注意，在启动后，LT8316可以在电压低于260V时正常工作。

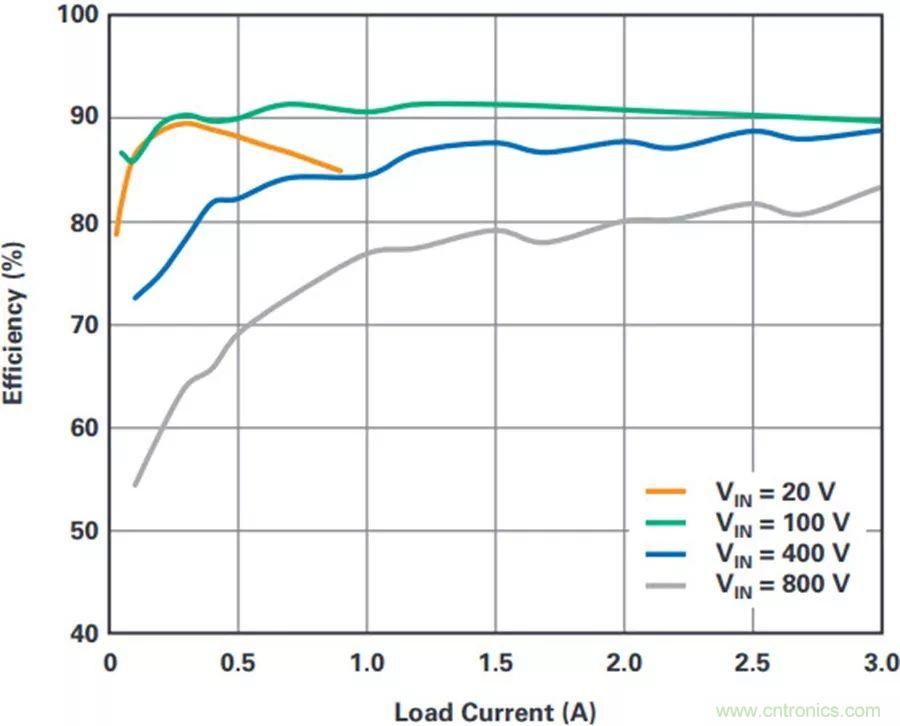

图2. 图1中反激式转换器的效率。

图2显示了不同输入电压下的效率，反激式转换器的峰值效率达到91%。即使没有光耦合器，不同输入电压下的负载调整仍然保持准确，具体如图3所示。

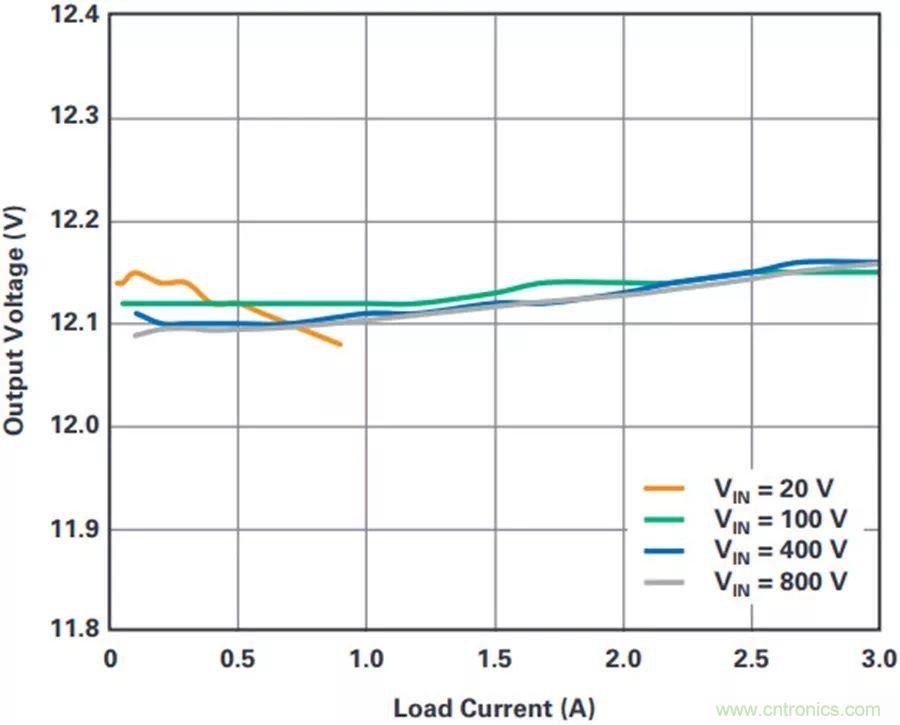

图3. 图1中反激式转换器的负载和电压调整率。

低启动电压设计

之前的解决方案虽然将输入电压扩展到800 V，但齐纳二极管将最小启动电压提高到了260 V。挑战在于，有些应用既需要高输入电压，也需要低启动电压。

图4所示为备选的800 V最大输入电压解决方案。这个电路使用齐纳二极管和一个二极管来构成电压稳压器。输入电压可以稳定增加至800 V，而VIN引脚的电压稳定保持在560 V左右。这个电路的优点在于，它允许LT8316以更低的电源电压启动。

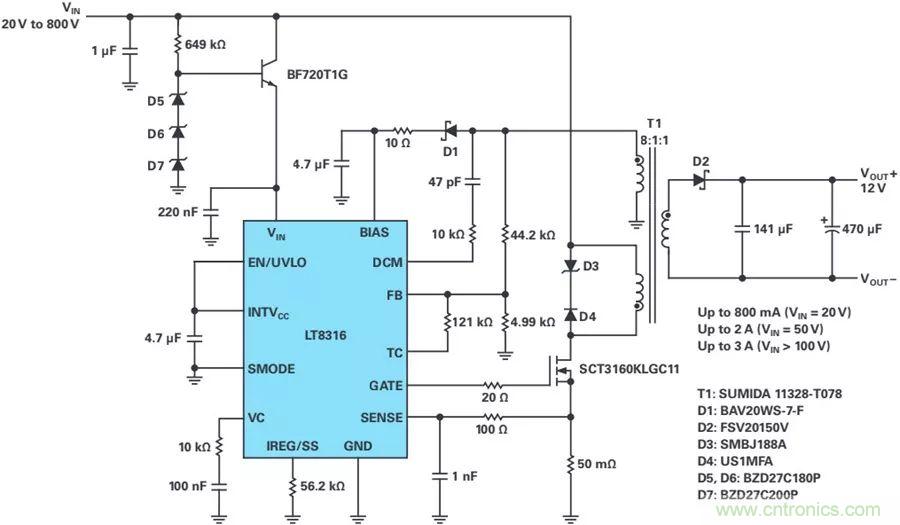

图4. 隔离反激式转换器的原理图：20 V至800 V输入转换至12 V，启动电压低。

非隔离降压转换器

LT8316的高压输入功能在简单的非隔离降压转换器中可以轻松实现，且无需采用隔离式变压器。采用价格相对便宜的现成电感作为电磁组件。

对于非隔离降压应用，LT8316的接地引脚连接至降压拓扑的开关节点，其电压可变。LT8316采用独有的检测方法，只在开关节点接地时检测输出电压，因此降压原理图相当简单。

与反激式转换器一样，降压转换器的电源电压也可以扩展。图5显示了输入电压最高可达800 V的降压转换器的原理图。LT8316的电源电压和VIN引脚之间存在一个220 V齐纳二极管。鉴于齐纳二极管存在电压容差，最小的启动电压为260 V。启动之后，LT8316继续以更低的电源电压正常运行。图6显示了不同输入电压下的效率，降压转换器的峰值效率达到91%。图7显示了负载和电压调整率。

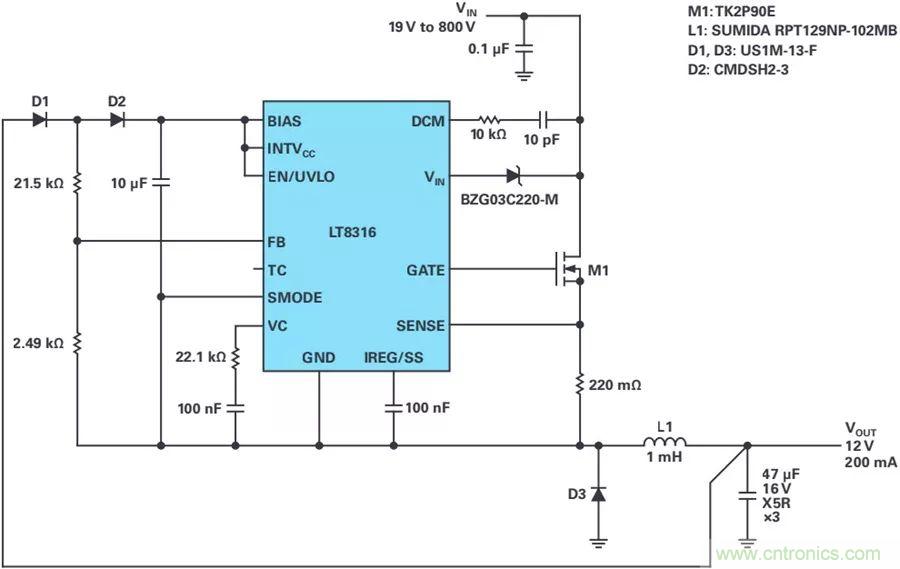

图5. 电源电压最高800 V的非隔离降压转换器的原理图。

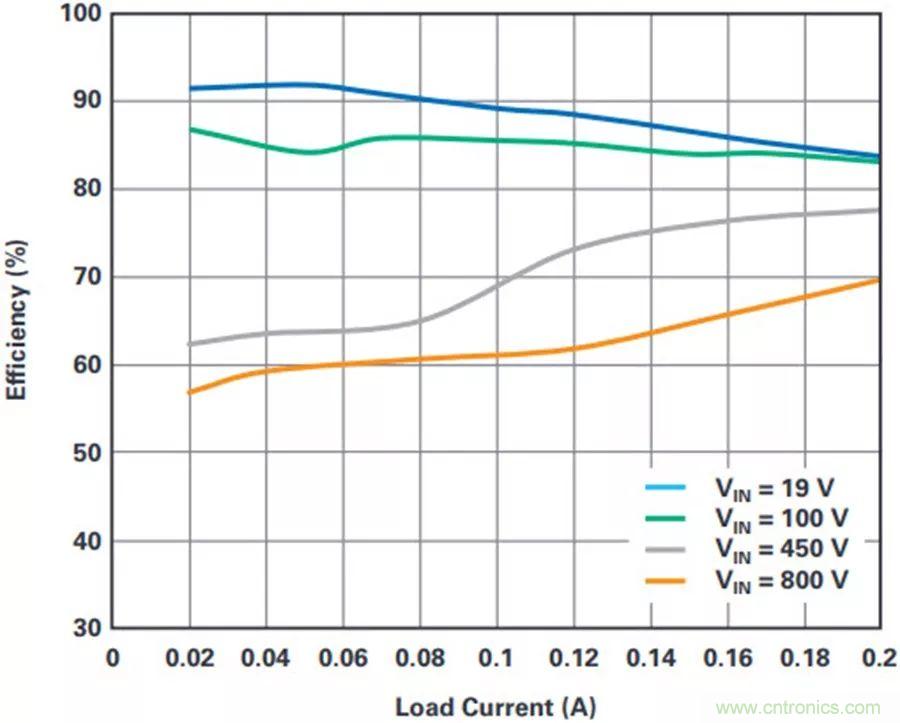

图6. 图5中降压转换器的效率。

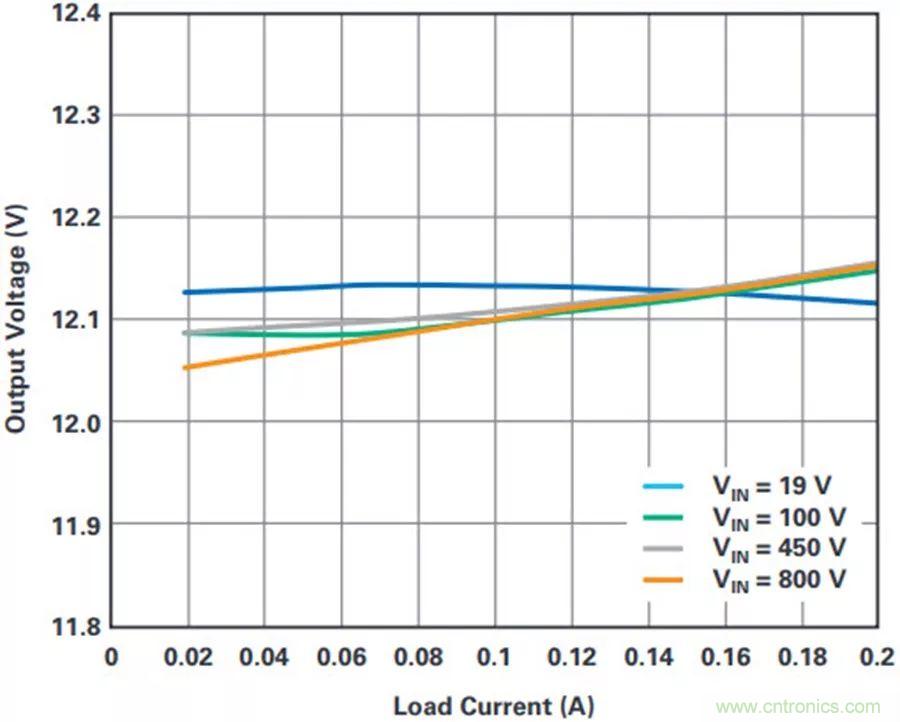

图7. 图5中降压转换器的负载和电压调整率。

与图4中的反激式转换器类似，可以在电源电压和VIN引脚之间增加电压稳压器，以使降压转换器实现低启动电压。需要注意的是，GND引脚和VIN引脚之间存在一个体二极管，它会增高晶体管的射极电压，导致基极射极击穿。为了防止出现这种情况，我们增加两个二极管来保护该晶体管。图8所示为低启动电压解决方案。

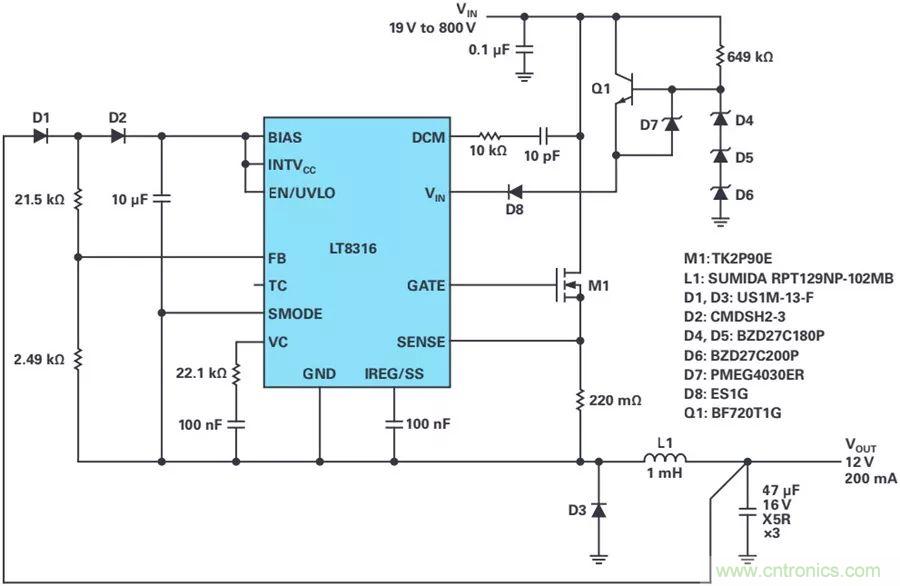

图8. 采用低启动电压的800 VIN非隔离降压转换器的原理图。

结论

LT8316在准谐振边界模式下工作，无需采用光耦合器即可实现出色稳压。此外，它还具有丰富的特性，包括低纹波突发模式(Burst Mode®)工作、软启动、可编程电流限制、欠压锁定、温度补偿和低静态电流。高度集成简化了组件数量较少的高性能解决方案的设计，涉及的应用范围非常广泛，从由电池供电的系统到汽车、工业、医疗、电信电源以及隔离辅助/家用电源。

本文转载自ADI.
