升压、降压、降压-升压三合一？一款芯片就够了

LTM8042可轻松配置为三种拓扑（升压、降压和降压-升压），能够满足多种特定应用需求。升压拓扑适用于低输入电压和高灯串电压，降压拓扑则更适用于高输入电压和低灯串电压。降压-升压拓扑用于电压可能低于或高于LED灯串的宽输入范围。本文介绍如何选择合适的拓扑及其相应的连接。

升压LED驱动器

LED驱动器最常用的拓扑是升压应用，它可能用于 VIN < VF 的12 V 输入电源轨供电的LED阵列。图1所示为LTM8042升压解决方案，图2所示为方框图。输入电压连接到BSTIN/BKLED–终端，LED灯串的阴极连接到GND。当晶体管Q导通时，电流在电感L中积聚。一旦Q关断，L上的电压就会改变极性，电感电流开始流向输出滤波电容C2。LED调光在PWM部分实施，这调节了占空比，乃至平均LED电流（由电阻RCLR设置）。电容C1是输入电压滤波器。

图1. LTM8042驱动四个LED，其中 VIN = 5.75 V 至 10.25 V and IOUT = 0.5 A

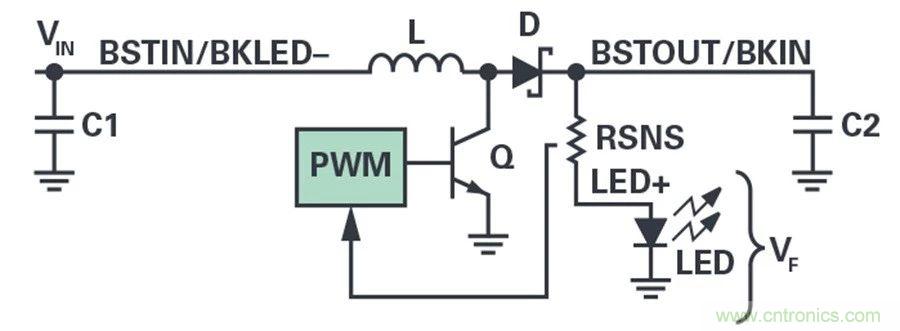

图2. 升压配置中的LTM8042方框图连接

降压LED驱动器

降压拓扑用于相对较高的输入电压，如汽车和工业24 V电源轨。图3显示了 VIN > VF配置的方框图。输入电压连接到BSTOUT/BKIN终端，LED阴极连接到BSTIN/BKLED–终端。当晶体管Q导通时，电流从输入端流过LED灯串和电感L直到GND。一旦Q关断，L上的电压就会改变极性，二极管D会正偏，从而将LED阴极拉到输入电压电平以下，在LED灯串中提供设定的电流值。C5为该拓扑创建输出滤波器。

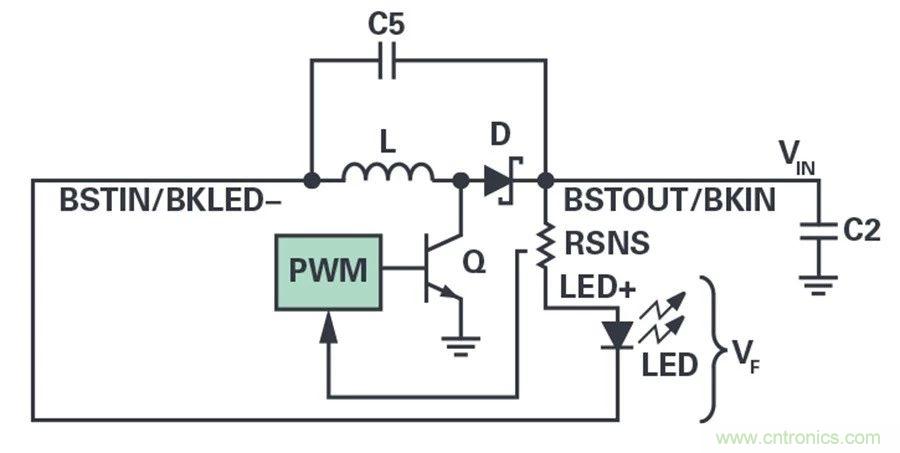

图3. 降压配置中的LTM8042方框图连接

降压-升压LED驱动器

在许多商用、电池和太阳能供电应用中，输入电压变化范围很广。在这些情况下，最合适使用图4所示的降压-升压拓扑。输入电压和LED阴极连接到BSTIN/BKLED–终端。当晶体管Q导通时，电流在电感L中积聚。一旦Q关断，L上的电压就会改变极性，使二极管D正偏，同时电压攀升超过输入电平。PWM使流经 LED和C5的电流保持在设定值不变，C2充当输出滤波器。LED灯串电压 VF 可以低于或高于 VIN。

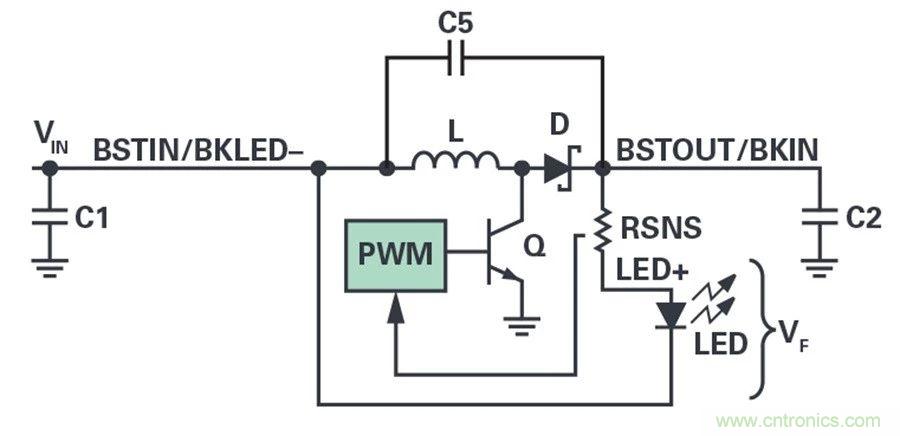

图4. 降压-升压配置中的LTM8042方框图连接

三个拓扑的测试结果

三个拓扑均使用LTM8042的DC1511演示电路测试—在所有情况下使用相同的LED灯串、输出电流和开关频率。为了确保三种设置的偏置功耗都相同，还提供了相同的 VCC （如图1所示）。在大多数情况下，VCC 引脚可连接至 VIN 图5所示为产生的效率曲线。这三个拓扑还可在 LTspice® 环境中建模，与LTM8042有关的仿真文件可在数据手册中找到。

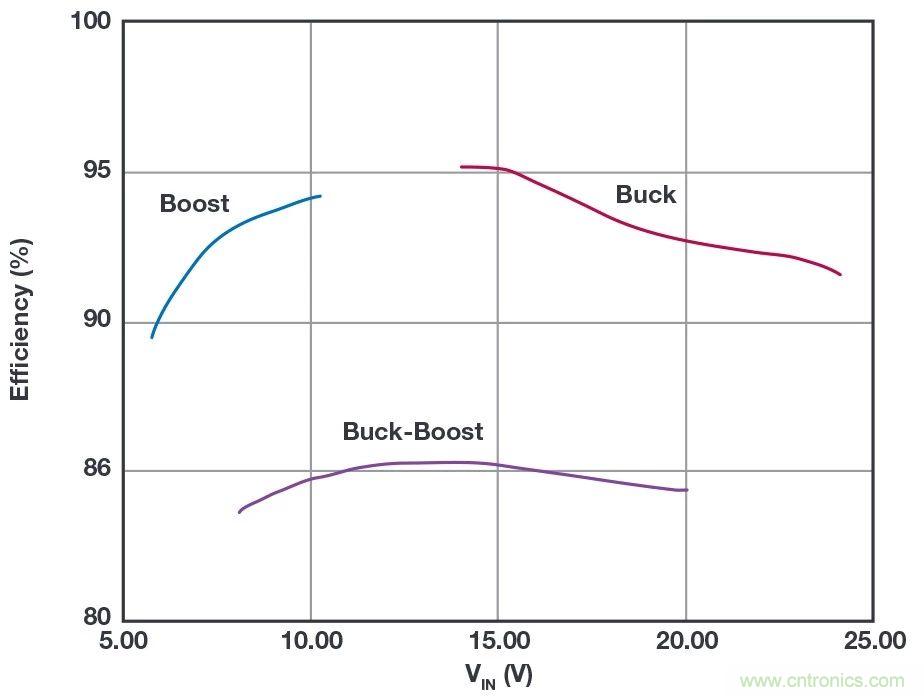

图5. LTM8042的升压、降压和降压-升压配置效率

结论

LTM8042是一种多功能、高效的LED驱动器，能够在宽输入电压范围内工作，同时提供高达1 A LED灯串电流。LTM8042可轻松用作升压、降压或降压-升压驱动器，能满足多种应用的需求。

LTM8042

● 具 3000:1 调光比的 True Color PWM™

● 可在升压、降压或降压-升压模式中运作

● 宽输入电压范围：

● 工作于 3V 至 30V

● 瞬态电压保护至 40V

● 栅极驱动器利用 P 沟道 MOSFET 来实现任选的 PWM 调光

● 可调频率：250kHz 至 2MHz

● 恒定电流和恒定电压调节

● 低停机电流：<1μA

● 具有金制衬垫涂层并符合 RoHS 标准的封装

● 纤巧、扁平的 (9mm x 15mm x 2.82mm) 表面贴装型 LGA 封装
