开关电源功率电路分析要点：
1.电容的电压不能突变，电感的电流不能突变；
2.流经电容的电流平均值为零，电感两端电压的平均值为零；
3.理想变压器电压与匝数成比且同名同极性，电流与匝数成反比且点进点出；
4.电容恒流充电的公式为C*ΔU=I*T，电感恒压储能的公式为L*ΔI=U*T；
5.变压器与电感的伏秒积必须平衡。
首先先了解这些东西，然后再去分析，切入点首先要对，不能说拿着图就瞎分析，追求个大概，这种看似比一般人知道稍微多点，又不能定量分析的状态很常见。就好比在学校，除了学霸，学渣的另外一种存在，叫做学酥，表面看起来很学霸，但一碰就掉渣渣。
碎片化的学习是无效的，有时间的话，建议大家多做思维导图，构建好知识体系。

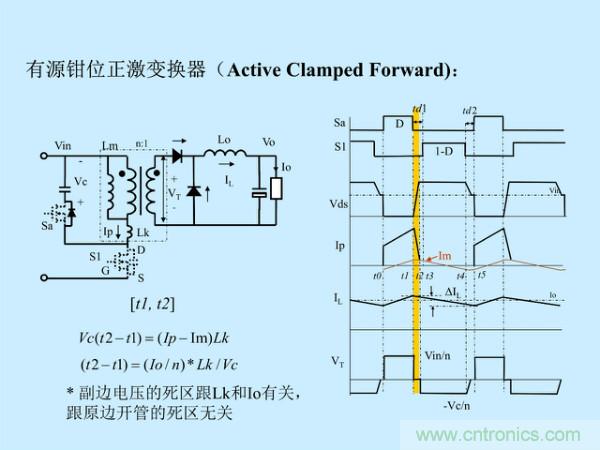

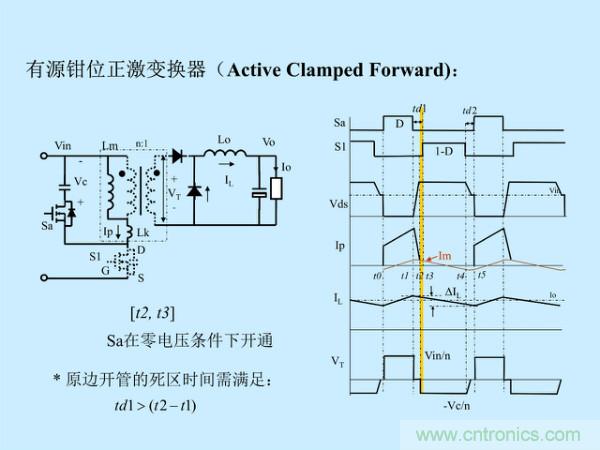

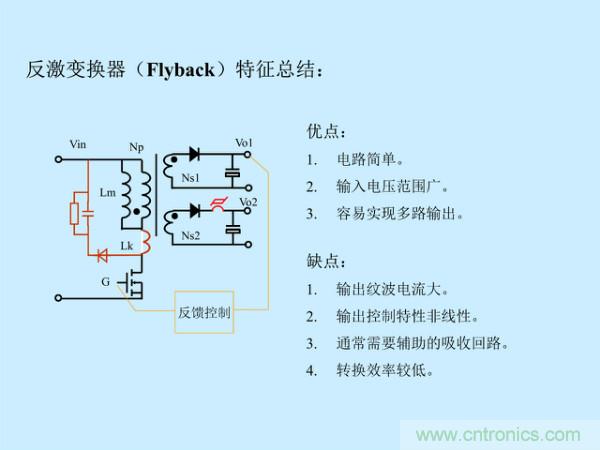

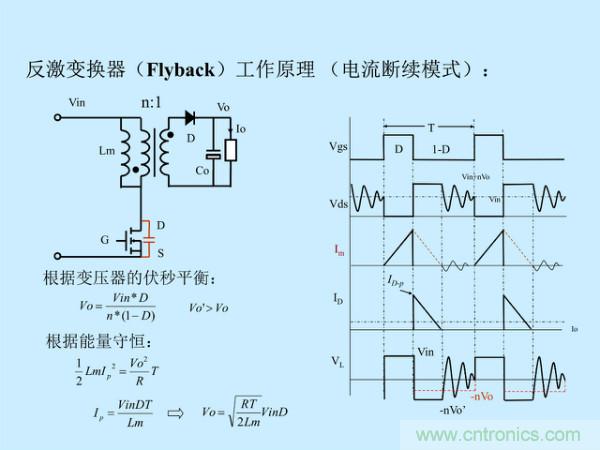

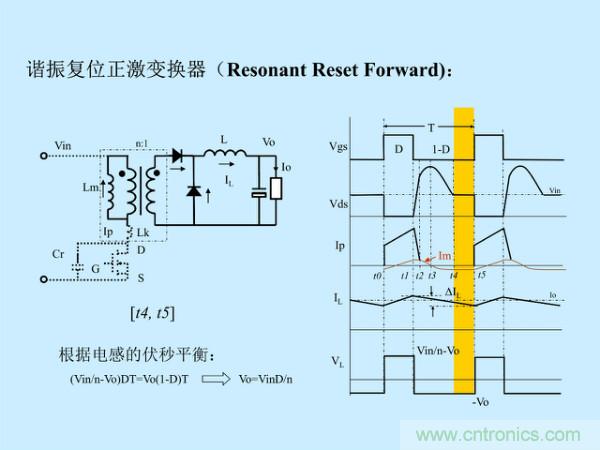

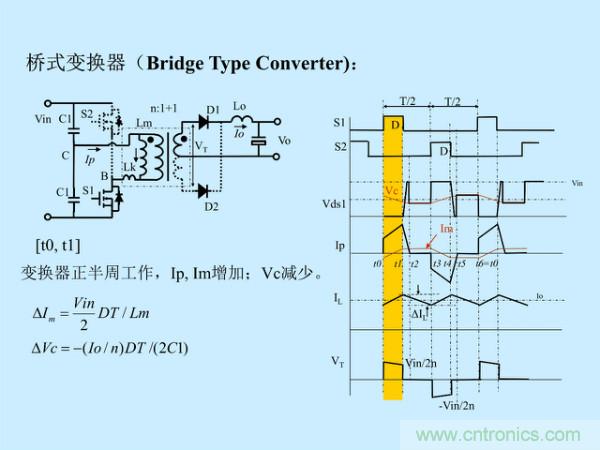

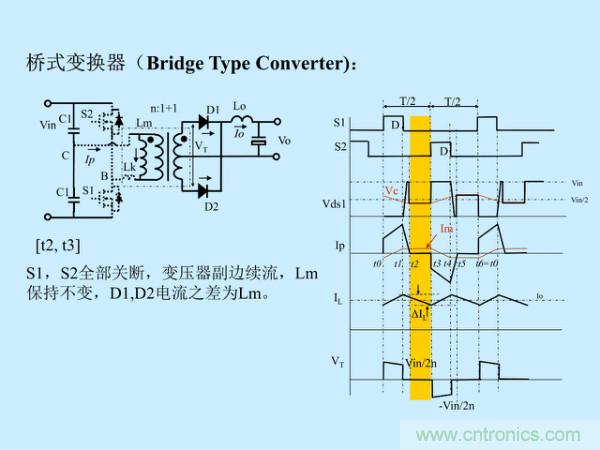

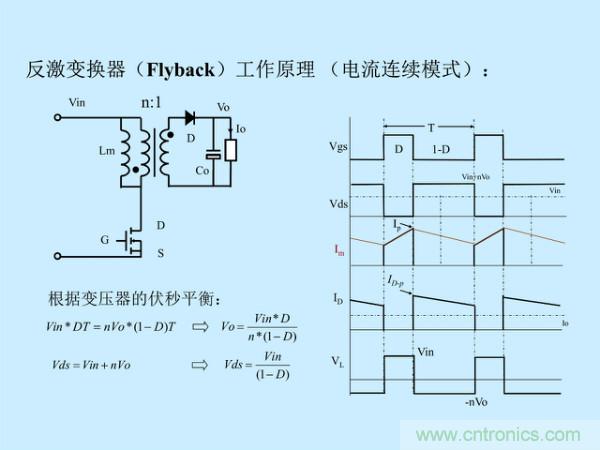

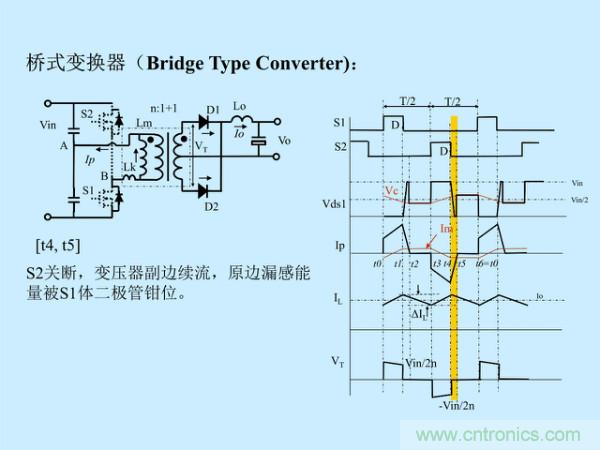

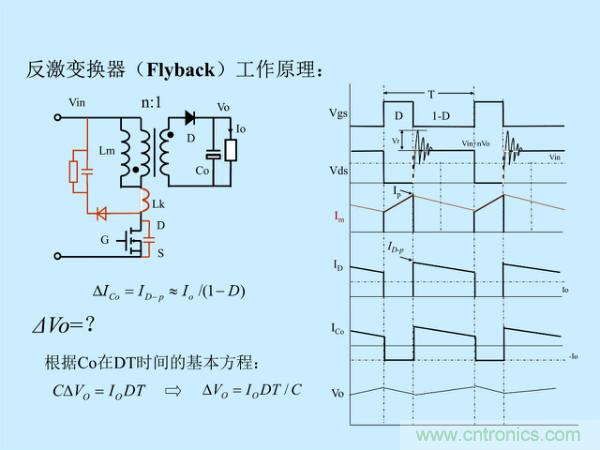

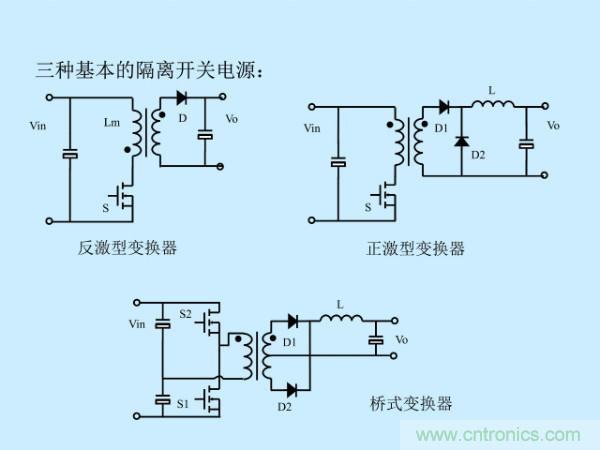

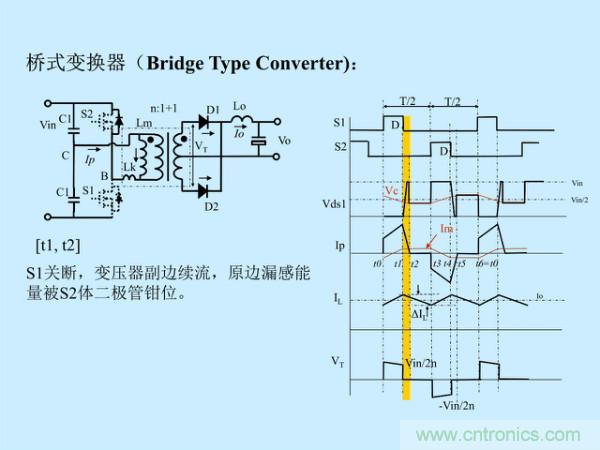

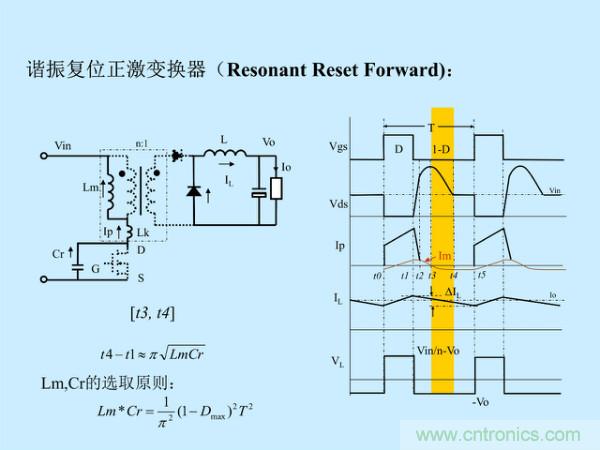

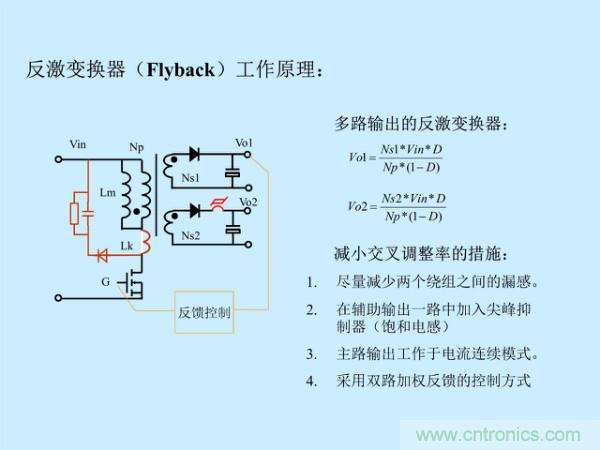

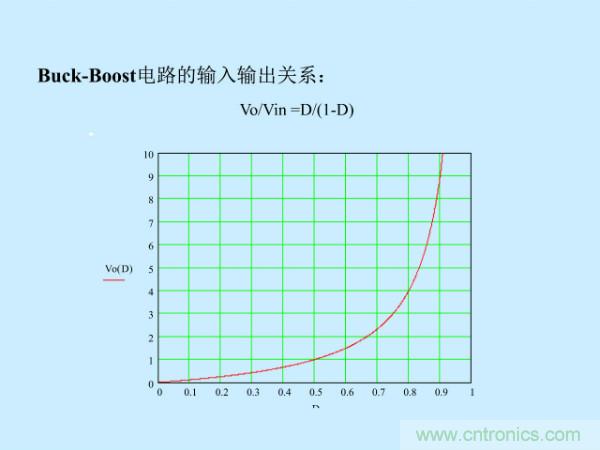

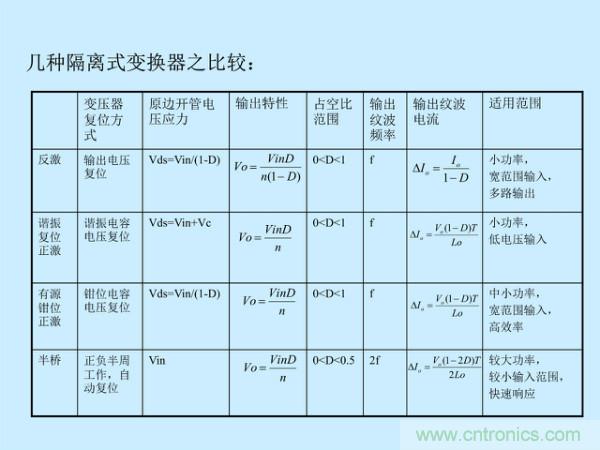

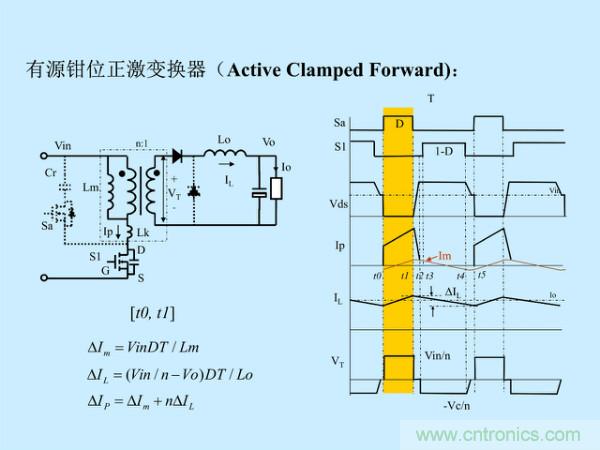

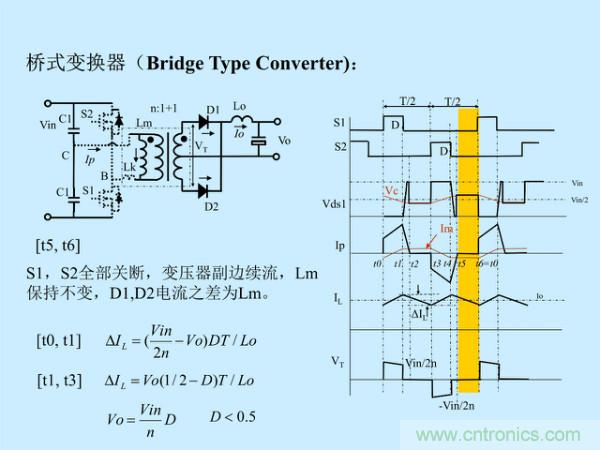

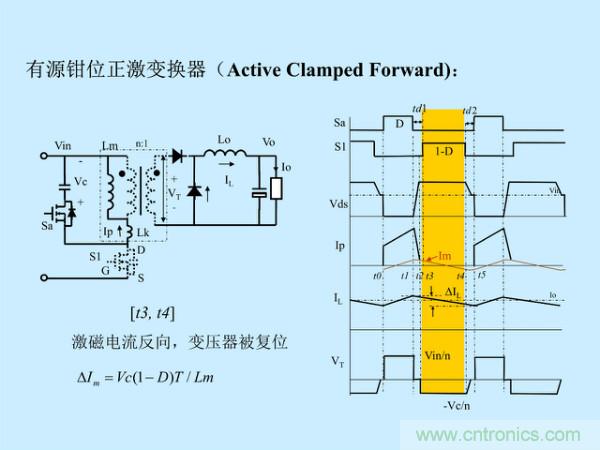

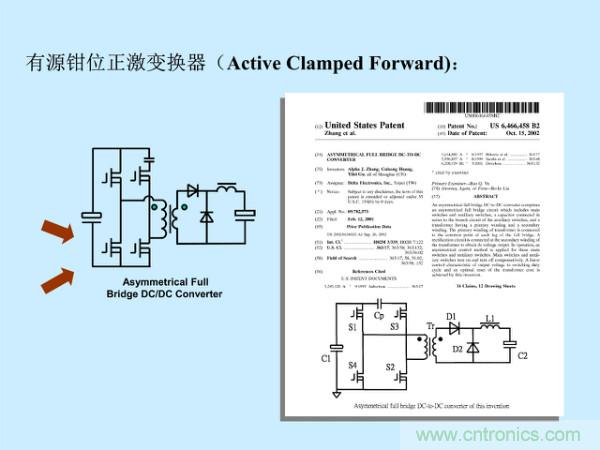

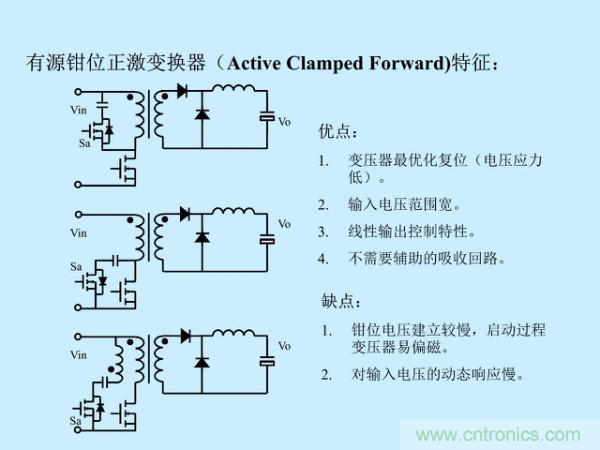

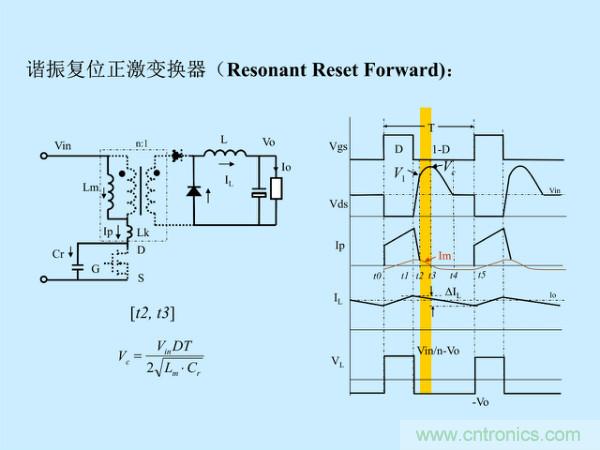

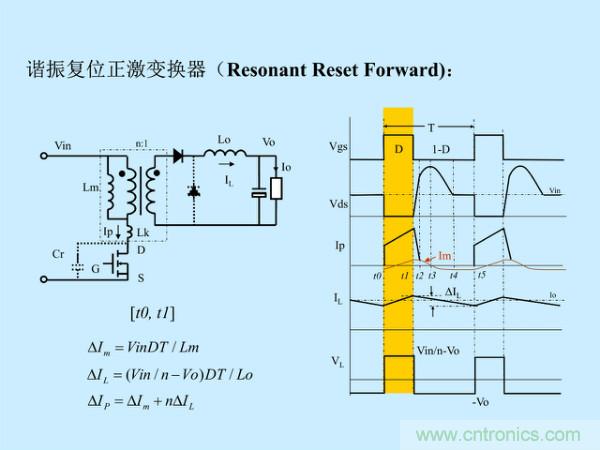

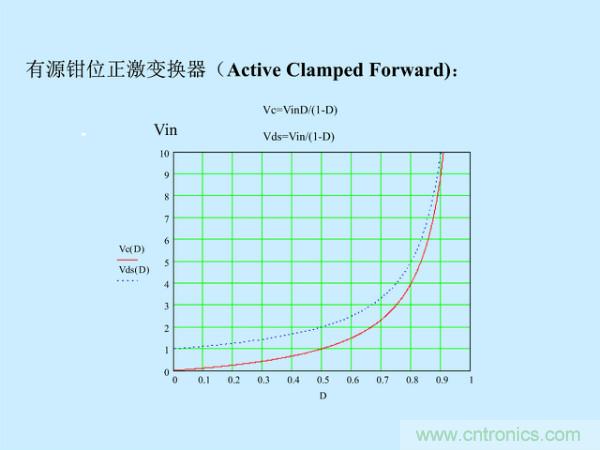

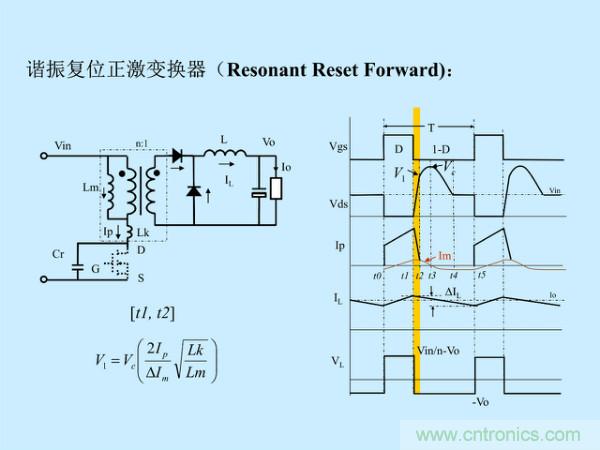

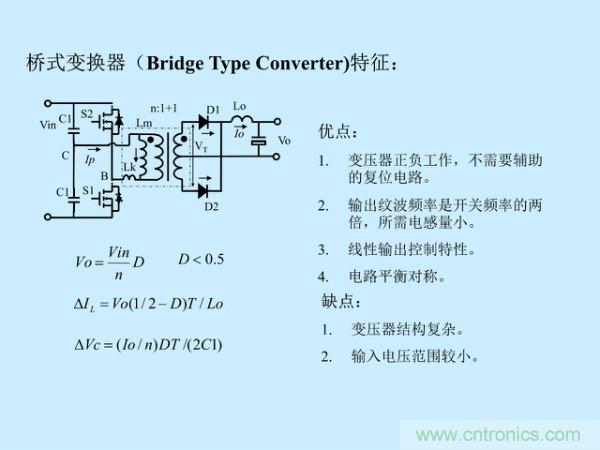

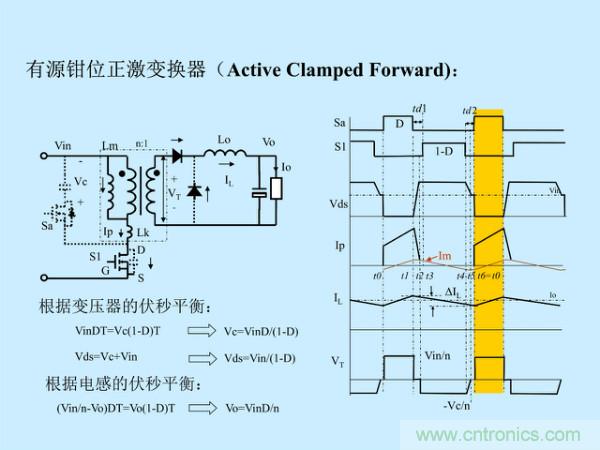

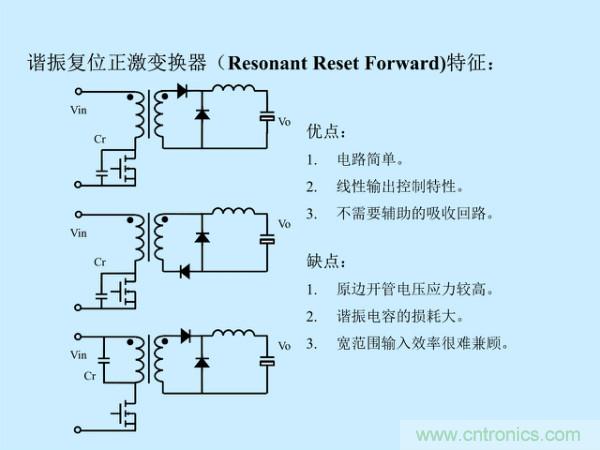

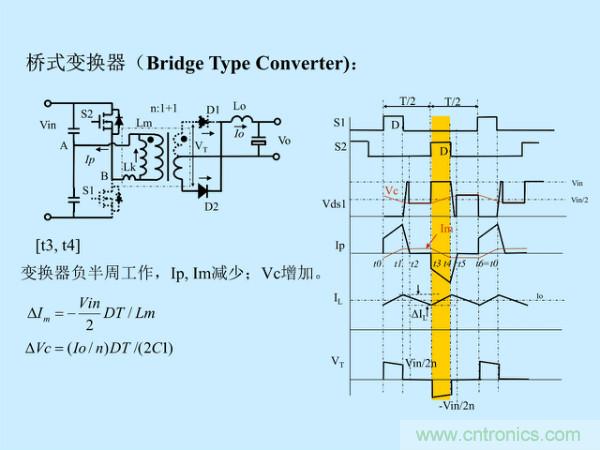

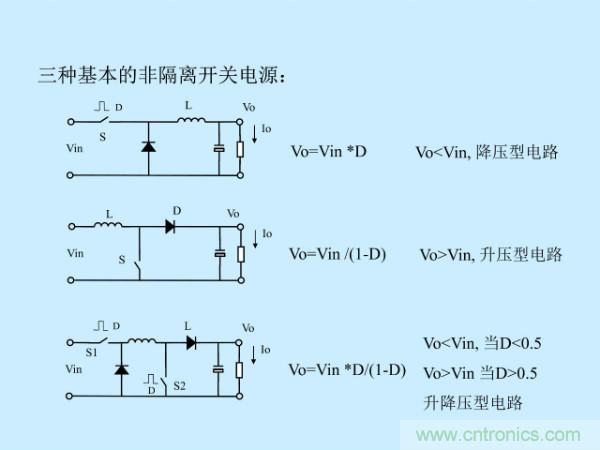

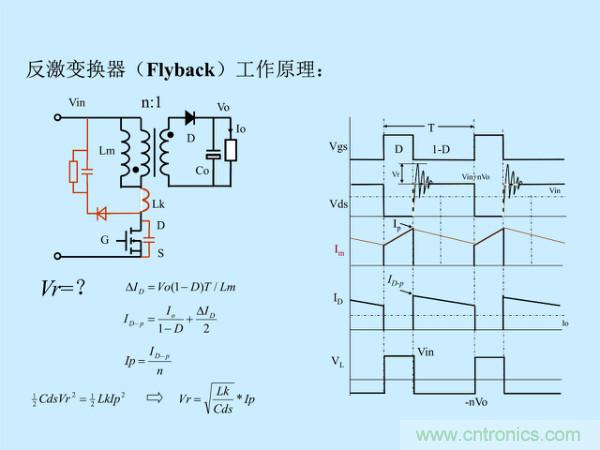

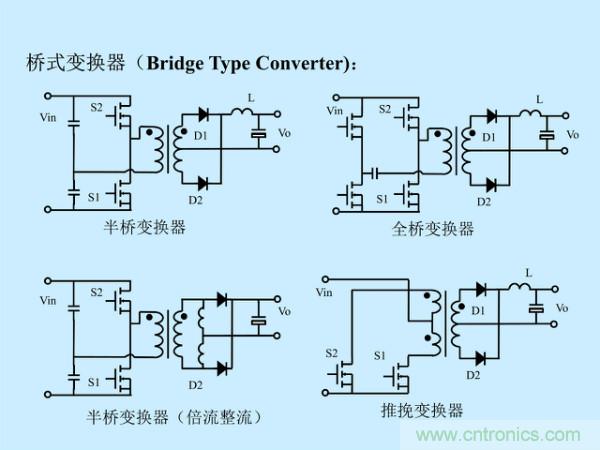

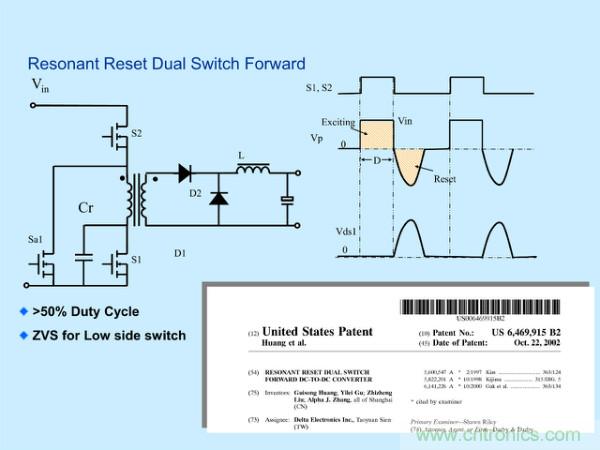

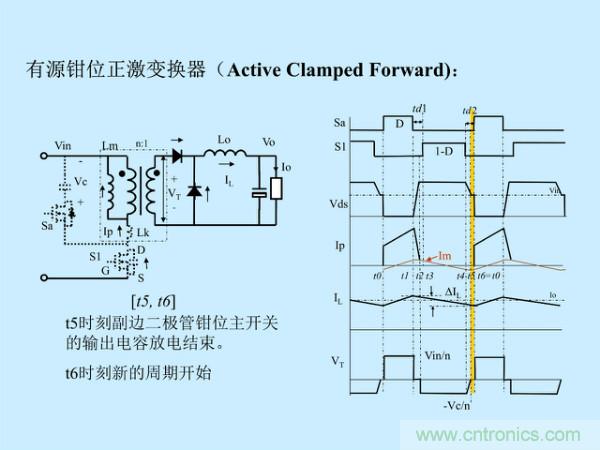

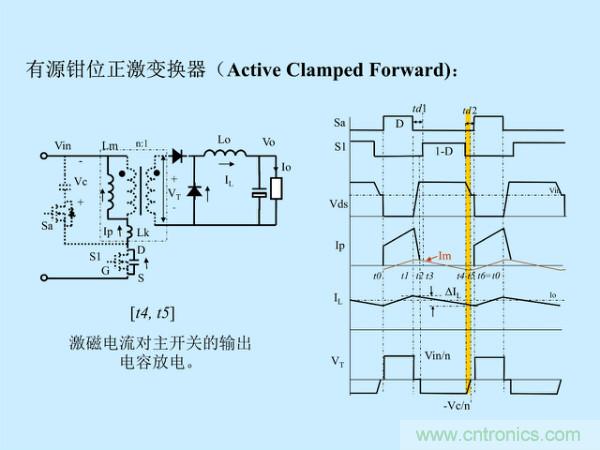

下面设计拓扑的直接放图片，这样直观点:
22
