高度集成的无线充电器接收器
对于小尺寸便携式和可穿戴设备而言，无线充电正变得越来越流行。这不足为奇。设备没有裸露的连接器和端口将更加可靠，最终用户体验也更轻松简便。为了克服这些设备（如助听器）带来的空间限制问题，LTC4124集成了无线功率管理器，它将来自无线谐振电路的交流电压转换为稳定的直流电压。然后，该直流电压会馈入功能齐全的线性电池充电器中，以提供良好的电池充电功能。有着如此高的集成度，仅需添加一个接收器谐振电路和电池本身，即可实现非常小巧且功能齐全的无线充电装置。
高效的无线功率管理器
如图2所示，如果LTC4124接收的能量超出为电池充电所需的能量，IC中的无线功率管理器通过将接收器谐振电路分流接地，可以使IC的输入电压 VCC保持低电平。这样，线性充电器将非常高效，因为其输入始终正好保持在电池电压 VBATT之上。接合分流电路时，接收器谐振频率将与发射器频率失调，谐振电路也因此会接收较小的能量。
图1. 完整的6 mm无线电池充电器解决方案。

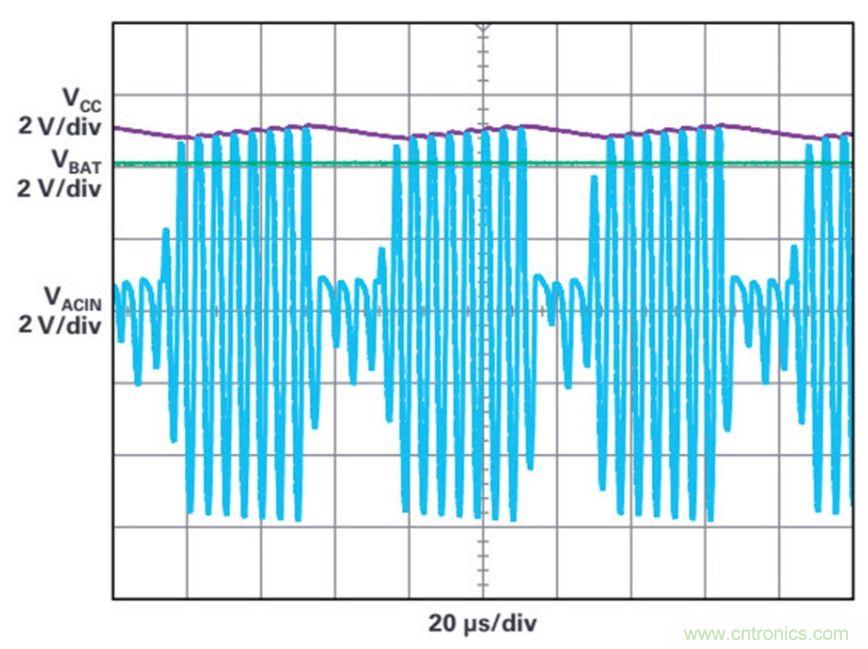

图2. 交流输入整流和直流轨电压调节。
使用LTC4125发送器构成完整的无线充电设计
图3所示的LTC4125是一款高性能 AutoResonant™ 无线发送器，它具有针对无线充电应用的完整保护功能。LTC4125中的优化功率搜索功能可根据接收器负载需求来调节发射功率。LTC4125 还包括多种异物检测方法，以防止其他物体从发射器接收无用功率。

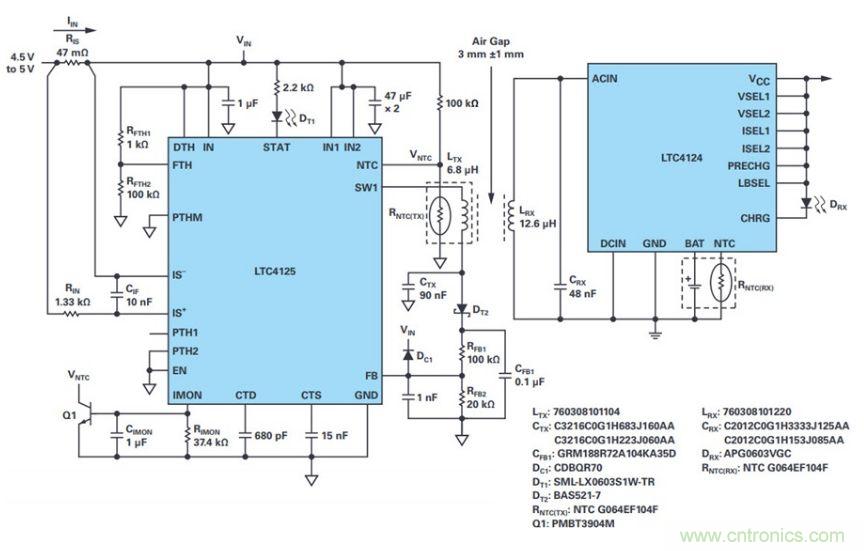

图3. LTC4124 100 mA充电器接收器与运行优化功率搜索的LTC4125 AutoResonant 发送器配对使用。
与LTC4124配对使用时，可将LTC4125全桥谐振驱动器转换为半桥驱动器，以利用更精细的搜索步长，从而使低功率接收器接收恰好足够的功率来为电池充电。当电池接近充满电的状态时，LTC4124进入恒定电压模式，使调节充电电流降低。LTC4125将自动降低其功率传输水平，以匹配接收器的更低功率需求。这有助于减少整个充电周期的功耗，使LTC4124充电器和电池保持较低温度。
图4显示了满功率和限流恒压模式下接收器电路的温度。在室温下，两种模式的温度均低于40°C。

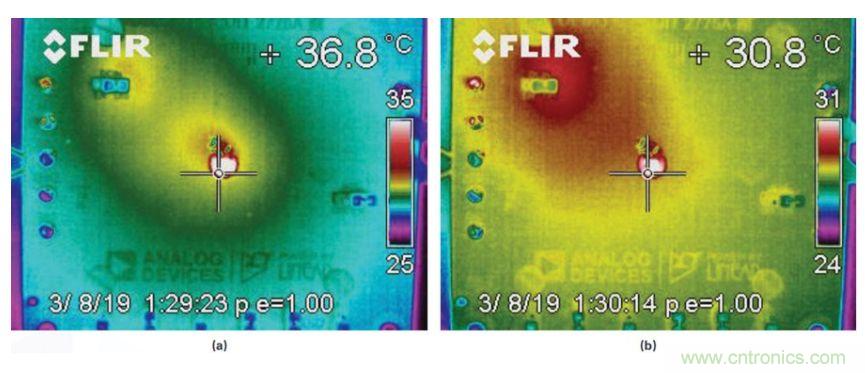

图4. 热性能比较：(a) 4.1 V输出时100 mA充电电流，(b) 4.2 V输出时10 mA充电电流。
从发送器上移开充电器接收器时，LTC4125找不到有源负载，其功率将降至待机模式（如图5所示）。图6显示了在发送器上放置金属异物时的情况：LTC4125检测到高谐振频率并进入待机模式。

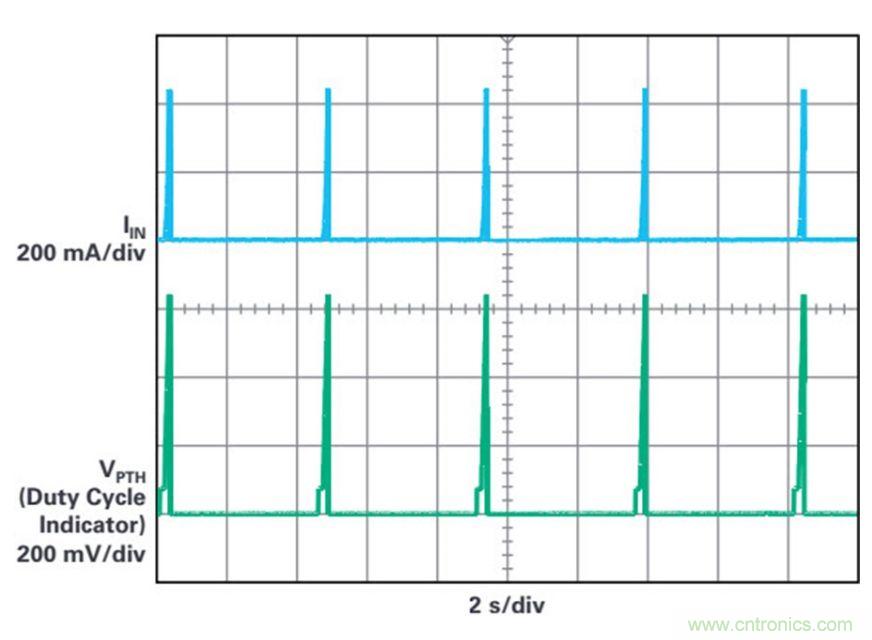

图5. LTC4125未检测到接收器时的运行情况。

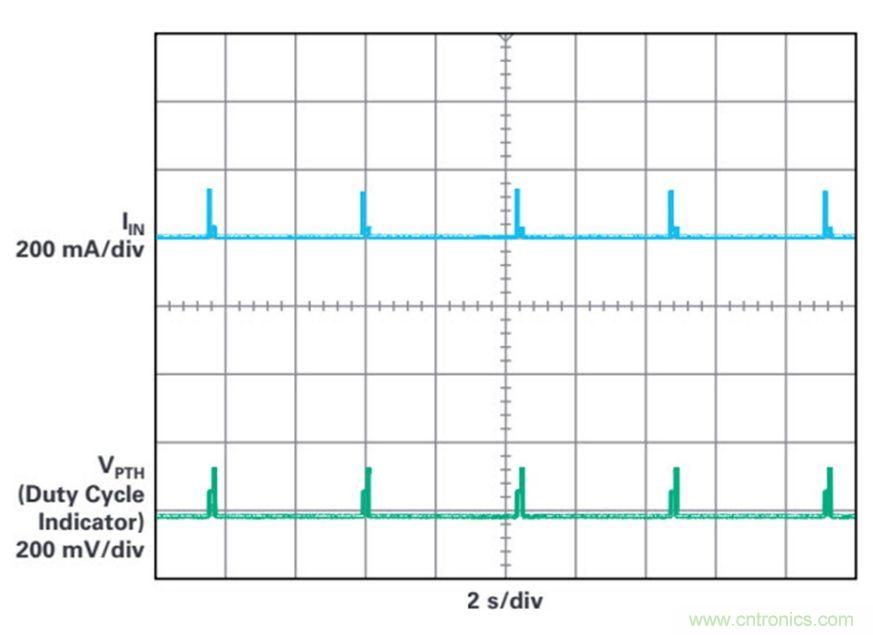

图6. LTC4125检测到异物。
结论
LTC4124集成了无线电源管理器和功能齐全的锂离子电池充电器，简化了空间受限应用中的无线充电器接收器设计。LTC4125可以用作LTC4124接收器的半桥发送器，从而提供了一个具有完备保护功能的完整高效的无线充电解决方案。
LTC4124
● 完整的无线电源接收器、锂离子充电器和 PowerPath™ 控制器
● 无线输入功率控制和整流
● 宽带无线电源频率：DC 至 >10MHz
● 引脚可选充电电流：
● 10mA/25mA/50mA/100mA
● 引脚可选充电电压：4.0V/4.1V/4.2V/4.35V
● 引脚可选低电池断开：2.7V/3.2V
● 在断开/运输模式下具有零电池漏电流
● 通过引脚可选使能提供低电池预充电电流
● 通过 NTC 输入实现温度合格的充电
● 安全充电终止计时器
● 微小的整体解决方案尺寸，极少外部元件
● 小尺寸耐热性能增强型12 引脚 2mm × 2mm LQFN 封装
